Ürün Tanımı

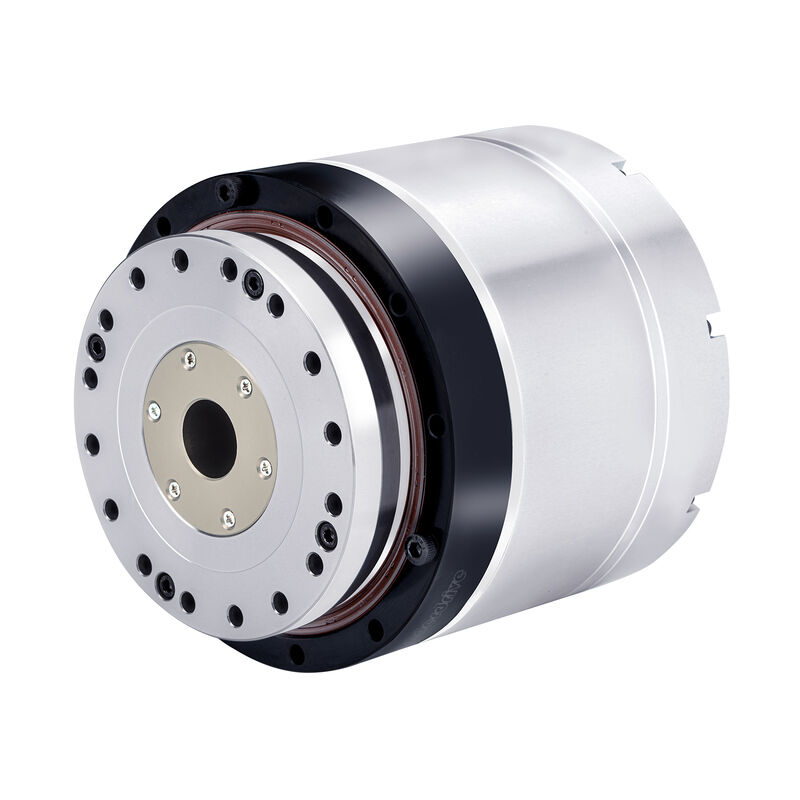

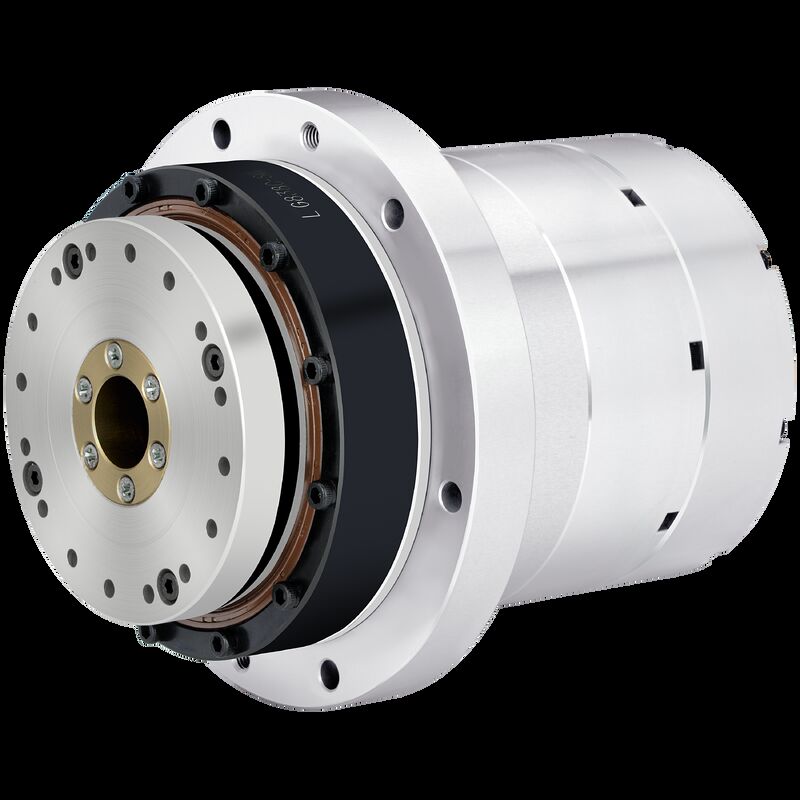

Hassas Döner Çekici Çerçevesiz Harmonik Sürücüler Döner Çalıştırıcı

Geleneksel döner aktüatörler genellikle tam işlevsel bir döner aktüatör sistemi oluşturmak için çerçevesiz iç rotor tork motorlarını harmonik sürücüler ve mutlak kodlayıcılarla birleştirir.Sürücü ünitesi genellikle dışa düzenlenmiştir.Bu aktüatörler, hem yüksek doğruluk hem de kompakt tasarım gerektiren uygulamalarda sıklıkla kullanılmaktadır.makine aletleri için döner masalar dahil, hassas tıbbi cihazlar, 5 eksenli lazer kesme makineleri ve yarı iletken üretimi için ekipman.

Harmonik Sürücü Rotary Aktuatörün Özellikleri

Yüksek Döner Performansı
Bu motor, düşük hızlarda önemli bir tork sağlar ve düşük hız/yüksek tork işlevselliği için ekipman yüklerinin taleplerini karşılamasını sağlar.

Hızlandırılmış Entegre Mimarlık
Çerçevesiz tork motorları, genel boyutu azaltmak için doğrudan aktüatöre entegre olmak üzere dış korumaları ve rulmanları ortadan kaldırır.

Kesin Kontrol Özellikleri
Yüksek çözünürlüklü kodlayıcılarla donatılmış bu sistem, mikron seviyesinde konumlandırma ve pürüzsüz iniş için izin verir.Bu da onu hassas döner masalar ve yarı iletkenler için mükemmel hale getiriyor..

Hızlı İnerti Cevabı
Hafif bir rotor ve düşük sürtünme tasarımının kombinasyonu, hareket gecikmesini en aza indirerek dinamik tepkilerin hızını artırır.

Harmonik Sürücü Döner Aktüatörün Spesifikasyonu

Ürün parametreleri ((AC-220V)
Model		11		14			17				20					25					32					40					50		58
Azaltma oranı	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
Dönüştürme tork	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
En yüksek tork	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
Rating Hızı	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
En yüksek hız	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
Rütbeli Akım	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
Maksimum Akım	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33.99	29.29
Döngü Sabiti	N·M/Silahlar	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
Tek yönlü konumlandırma doğruluğu	Arcsec	≤ 90	≤ 90	≤ 70	≤ 60	≤ 60	≤ 60	≤ 60	≤50	≤50	≤ 60	≤ 60	≤ 60	≤50	≤50	≤ 60	≤50	≤50	≤40	≤40	≤ 60	≤50	≤50	≤40	≤40	≤ 60	≤50	≤50	≤40	≤40	≤30	≤30	≤30	≤30
Tekrar konumlandırma doğruluğu	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Eğiliş Sertliği	X104N.m/rad	4		8			15				24					38					95					175					2750N nominal radyal yük 2750N nominal aksel yükü Belirli devrilme anı 1950N.M.		3200N nominal radyal yük 3200N nominal aksel yükü 2500N.M'lik nominal ters dönme anı
Torsional Sertlik	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Motor Faz Direnci	Ohma ((20°C)	12		7.5			2.6				2.6					3.55					0.88					0.8					0.126		0.126
Motor Faz İndüktansı	- Hayır.	9.5		11.5			6.7				6.7					10					6.1					8					0.65		0.65
Geri EMF Sabiti	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
Rotor İnerti	Frensiz KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3					4.8*10^-3		4.8*10^-3
Rotor İnerti	Fırlatma ile KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3					/		/
Kütle (Fırlatmadan)	Kilogram	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
Kütle (Frenle)	Kilogram	1.36		2			2.8				2.96					4.2					8.7					12					/		/
Motor direği	Polonya	10		16			16				16					16					16					16					20		20
Çaprağı ve Uzunluğu (Fırlatma ile/Fırlatmadan)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138.7mm ø142mmX164.2mm					ø170mmX150.7mm ø170mmX175.7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249.4mm
Çürük Çubuk Çaprağı	mm	ø10mm		ø9mm			ø13.5mm				ø16.5mm					ø17mm					ø29mm					ø40mm					ø40mm		ø50mm
Notlar	Sadece referans için, lütfen gerçek parametreler için satışlara başvurun.
