Ürün Tanımı

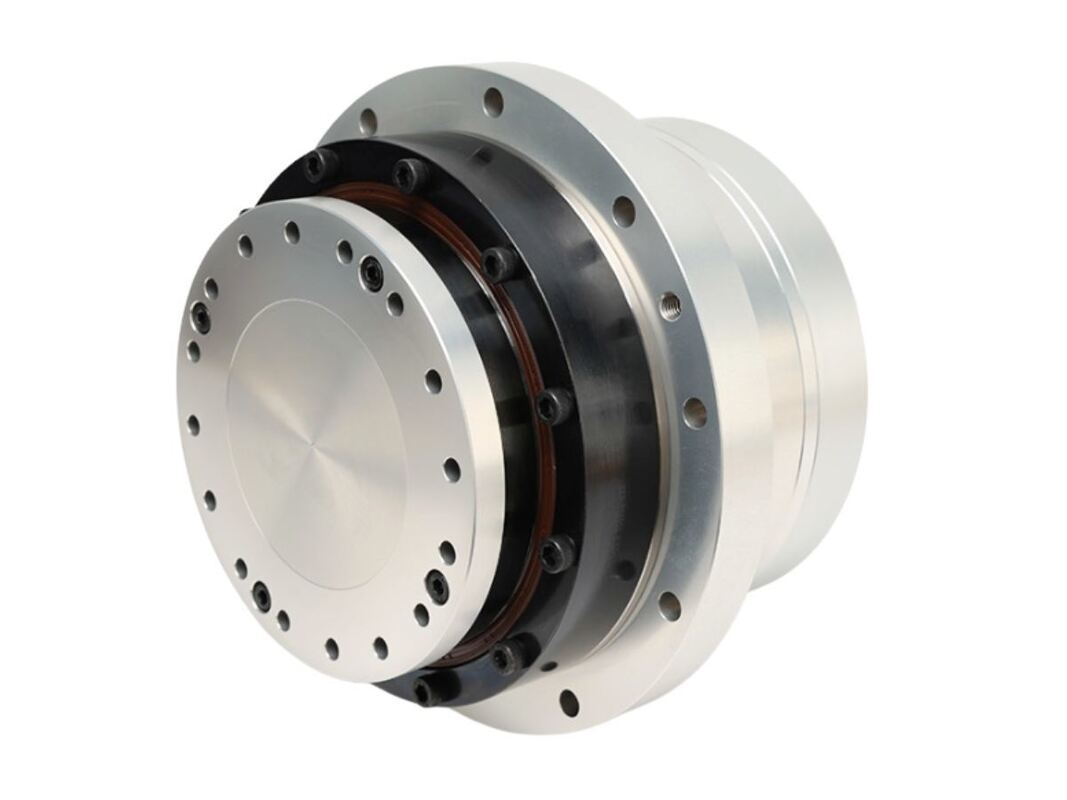

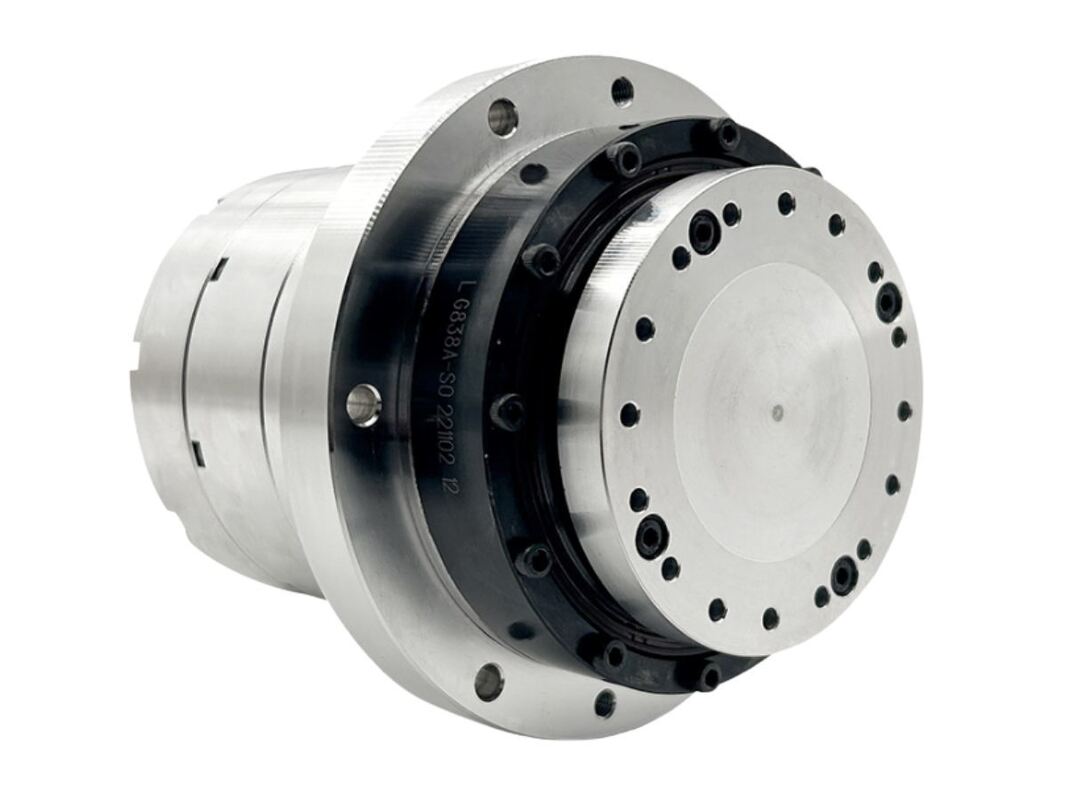

Entegre Flange Harmonik Servo Rotary Actuator

HASF Solid Standard Harmonic Servo Rotary Actuator, 4 N · m ile 133 N · m arasında nominal tork aralığı sunan 11, 14, 17, 20 ve 25 model harmonik tahrikleri kapsar.Tamagawa protokolünü kullanan çok dönüşlü mutlak kodlayıcı ile donatılmıştır., tek dönüş için 23 bit çözünürlüğe ve çok dönüş için 16 bit çözünürlüğe sahiptir. Bu özel model, entegre bir flens dahil ederek standart HASF katı tasarımını geliştirir.Doğrudan uç yüzü montajı pratik olmayan zaman montajı kolaylaştıranFlanş, hem eksenel hem de radyal yüklerin desteğini artırır ve titreşimlere ve darbeye direnci artırır.

Harmonik Servo Döner Aktuatörün Özellikleri

Güçlü ve Güvenilir Bir Kuruluş
Disk şeklindeki flens tasarımı, güvenilir yüz teması kurulumu için eşit aralıklı vida delikleri sağlar ve motor, harmonik tahrik ve bitişik parçalar arasında güçlü bir bağlantı sağlar.

Hızlandırılmış Kurulum Süreci
Yüz teması montajı ile, sistem montajını hızlandıran ve basitleştiren tam bir şaft hizasına gerek yoktur.

Kalibrasyon Maliyetleri
Bu flens, montaj sırasında hizalama ve kalibrasyon görevlerine olan ihtiyacı önemli ölçüde azaltan modülün bir kılavuz özelliği olarak hizmet eder.

Basit Bakım ve Değiştirme
Modüller, komşu bileşenleri etkilemeden hızlı erişimi sağlayan gevşek vidalar ile kolayca sökülebilir, böylece bakımı kolaylaştırır ve duraklama süresini en aza indirir.

Harmonik Servo Döner Aktüatör Özellikleri

Ürün parametreleri ((AC-220V)
Model		HASF11		HASF14			HASF17				HASF20					HASF25
Azaltma oranı	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161
Dönüştürme tork	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133
En yüksek tork	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217
Rating Hızı	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16
En yüksek hız	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30
Rütbeli Akım	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40
Maksimum Akım	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92
Döngü Sabiti	N·M/Silahlar	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38
Tek yönlü konumlandırma doğruluğu	Arcsec	≤ 90	≤ 90	≤ 70	≤ 60	≤ 60	≤ 60	≤ 60	≤50	≤50	≤ 60	≤ 60	≤ 60	≤50	≤50	≤ 60	≤50	≤50	≤40	≤40
Tekrar konumlandırma doğruluğu	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Eğiliş Sertliği	X104N.m/rad	4		8			15				24					38
Torsional Sertlik	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6
Motor Faz Direnci	Ohma ((20°C)	12		7.5			2.6				2.6					3.55
Motor Faz İndüktansı	- Hayır.	9.5		11.5			6.7				6.7					10
Geri EMF Sabiti	Vrms/Krpm	10.5		25			25				25					40
Rotor İnerti	Frensiz KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4
Rotor İnerti	Fırlatma ile KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4
Kütle (Fırlatmadan)	Kilogram	1.17		1.66			2.2				2.4					3.6
Kütle (Frenle)	Kilogram	1.36		2			2.8				2.96					4.2
Motor direği	Polonya	10		16			16				16					16
Çaprağı ve Uzunluğu (Fırlatma ile/Fırlatmadan)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm
Çürük Çubuk Çaprağı	mm	ø10mm		ø9mm			ø13.5mm				ø16.5mm					ø17mm
Notlar	Sadece referans için, lütfen gerçek parametreler için satışlara başvurun.
