Ürün Tanımı

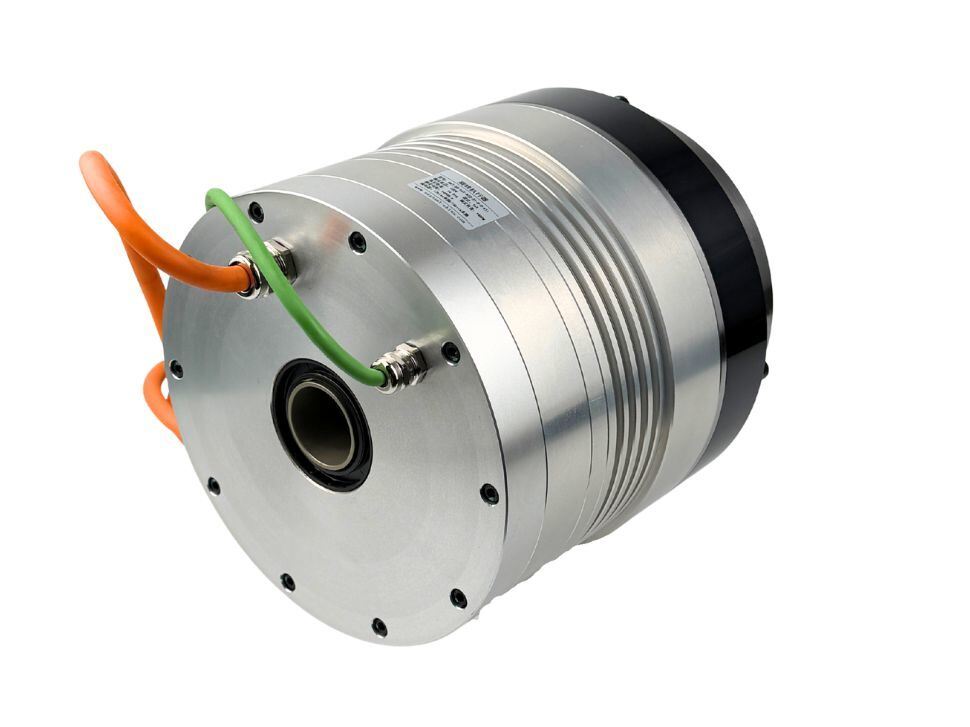

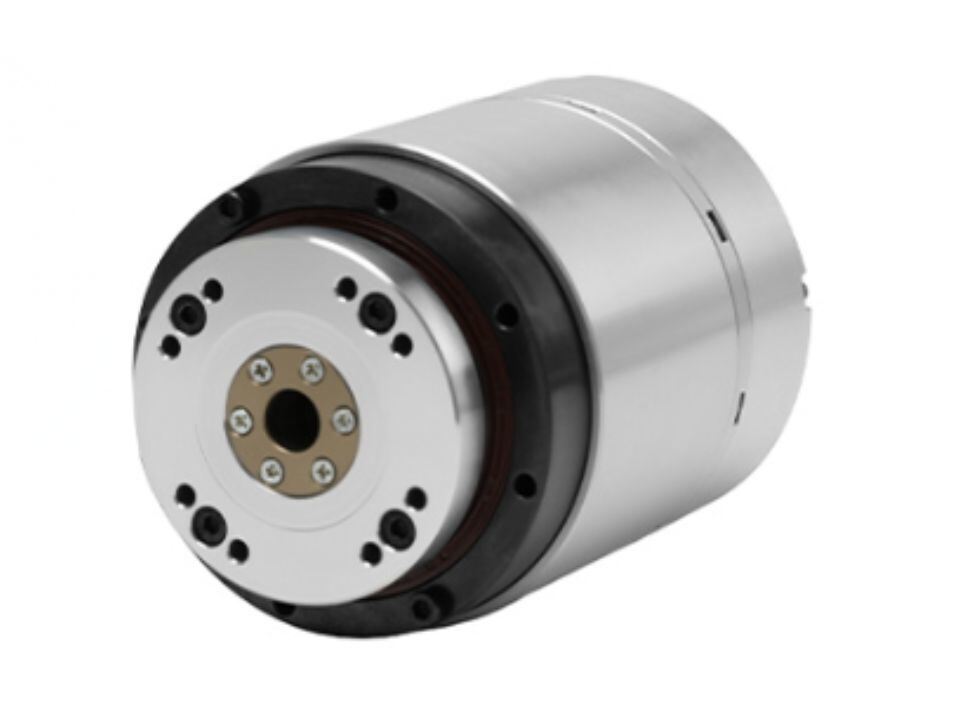

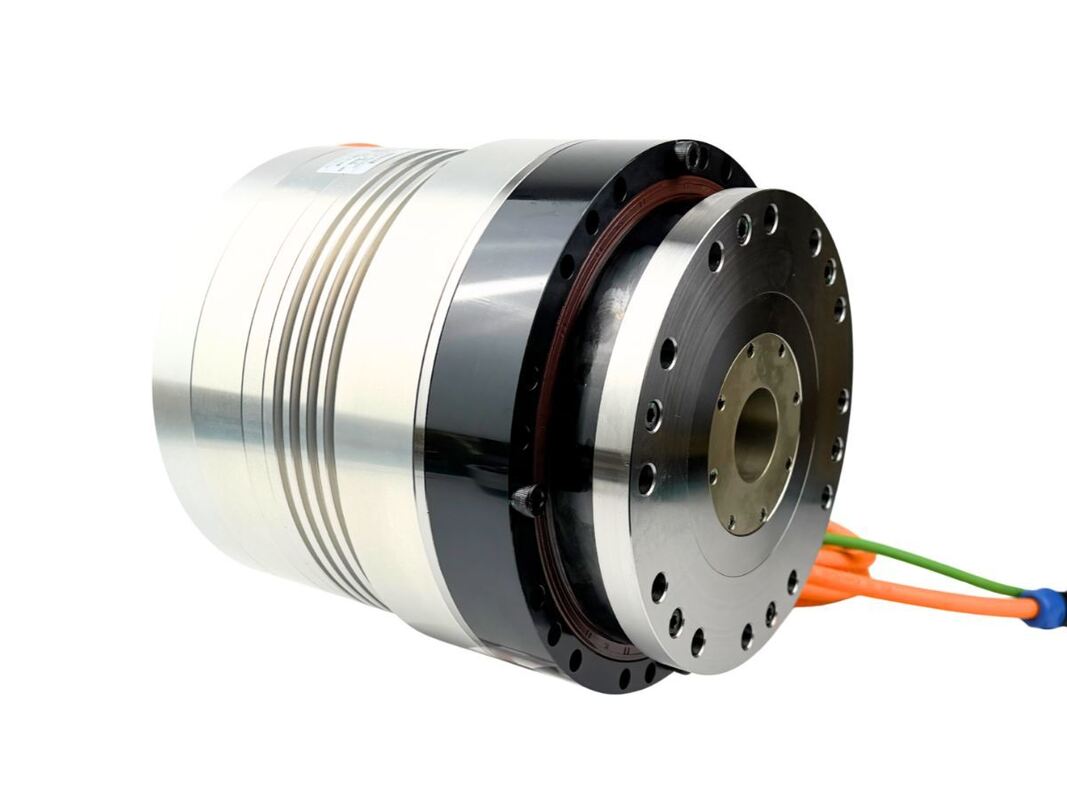

Harmonik tahrikli servo döner aktüatörlerin açıklaması

HAT Hollow ve Standard Harmonik Servo Rotary Actuators, 11, 14, 17, 20, 25, 32, 40, 50 ve 58 modellerinin harmonik tahrikleriyle uyumludur.4 N·m'den 1200 N·m'e kadar olan nominal torklar sağlarlar ve 62 mm ile 220 mm arasındaki dış çaplara sahip olabilirler.Bu aktüatörler, Tamagawa protokolüne bağlı çok dönüşlü mutlak kodlayıcılarla donatılmıştır ve tek dönüşlü 17 bit ve çok dönüşlü 16 bit gibi konfigürasyonlar sunmaktadır.veya tek dönüşlü 23 bit ile çok dönüşlü 16 bitÖzel çift kodlayıcı kurulumları da sağlanabilir. Tasarımları, uç yüzü üzerinden doğrudan montaj yapılmasına izin verir, bu da ağırlık veya alanın sınırlı olduğu uygulamalara özellikle uygundur.

Harmonik Sürüş Servo Döner Aktuatörlerinin Özellikleri

Çürük Çukur tasarımı
Çürük çekirdek, motor kablolarının, sensör tellerinin veya hidrolik/pneumatik hatların eklemden geçmesini sağlar.işbirliği yapan robotlar için ideal hale getiriyor., çoklu eklemli robot kolları ve diğer seri bağlantı sistemleri.

Kompakt Entegrasyon
Motor, kodlayıcı ve fren tek, kompakt bir birim halinde kusursuz bir şekilde birleştirilir, sürücülere hızlı bağlantıları kolaylaştırır ve genel sistem entegrasyonunu kolaylaştırır.

Dayanıklılık ve Az Bakım
Dişleri eşit bir şekilde yıpranmak için tasarlanmıştır, sert darbeyi önler ve tipik koşullar altında on binlerce saatlik çalışma sağlar.Bu tasarım uzun vadeli işletme masraflarını düşürmeye yardımcı olur..

Sağlam Çevre Performansı
Bu aktüatörler tozlu veya nemli koşullarda güvenilir bir şekilde çalışır.endüstriyel ortamlar için uygun hale getirmek, dış mekan uygulamaları ve diğer zorlu durumlar.

Çeşitli İşlem
Zorlu ağırlık ve alan gereksinimleri için tasarlanan aktüatörler hafif bir tasarım ve gelişmiş hareket esnekliği sağlar ve böylece genel ekipman performansını iyileştirir.

Harmonik tahrik servo döner aktüatörlerin özellikleri

Model		HAT11		HAT14			HAT17				HAT20					HAT25					HAT32					HAT40					HAT50		HAT58
Azaltma oranı	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
Dönüştürme tork	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
En yüksek tork	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
Rating Hızı	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
En yüksek hız	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
Rütbeli Akım	A	0.98	0.99	0.78	0.77	0.62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
Maksimum Akım	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33.99	29.29
Döngü Sabiti	N·M/Silahlar	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
Tek yönlü konumlandırma doğruluğu	Arcsec	≤ 90	≤ 90	≤ 70	≤ 60	≤ 60	≤ 60	≤ 60	≤50	≤50	≤ 60	≤ 60	≤ 60	≤50	≤50	≤ 60	≤50	≤50	≤40	≤40	≤ 60	≤50	≤50	≤40	≤40	≤ 60	≤50	≤50	≤40	≤40	≤30	≤30	≤30	≤30
Tekrar konumlandırma doğruluğu	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Eğiliş Sertliği	X104N.m/rad	4		8			15				24					38					95					175					2750N nominal radyal yük 2750N nominal aksel yükü Belirli devrilme anı 1950N.M.		3200N nominal radyal yük 3200N nominal aksel yükü 2500N.M'lik nominal ters dönme anı
Torsional Sertlik	X104N.m/rad	0.3	0.34	0.46	0.6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Motor Faz Direnci	Ohma ((20°C)	12		7.5			2.6				2.6					3.55					0.88					0.8					0.126		0.126
Motor Faz İndüktansı	- Hayır.	9.5		11.5			6.7				6.7					10					6.1					8					0.65		0.65
Geri EMF Sabiti	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
Rotor İnerti	Frensiz KG*m2	8.32*10^-6		3.6*10^-5			7.96*10^-5				8.8*10^-5					2.1*10^-4					8.3*10^-4					1.64*10^-3					4.8*10^-3		4.8*10^-3
Rotor İnerti	Fırlatma ile KG*m2	8.73*10^-6		3.7*10^-5			9.12*10^-5				9.17*10^-5					2.2*10^-4					1.04*10^-3					2.05*10^-3					/		/
Kütle (Fırlatmadan)	Kilogram	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
Kütle (Frenle)	Kilogram	1.36		2			2.8				2.96					4.2					8.7					12					/		/
Motor direği	Polonya	10		16			16				16					16					16					16					20		20
Çaprağı ve Uzunluğu (Fırlatma ile/Fırlatmadan)	mm	63mmX83mm 63mmx99.7mm		ø74mmX91.5mm ø74mmX109.5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138.7mm ø142mmX164.2mm					ø170mmX150.7mm ø170mmX175.7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249.4mm
Çürük Çubuk Çaprağı	mm	ø10mm		ø9mm			ø13.5mm				ø16.5mm					ø17mm					ø29mm					ø40mm					ø40mm		ø50mm
Notlar	Sadece referans için, lütfen gerçek parametreler için satışlara başvurun.
