Ürün Tanımı

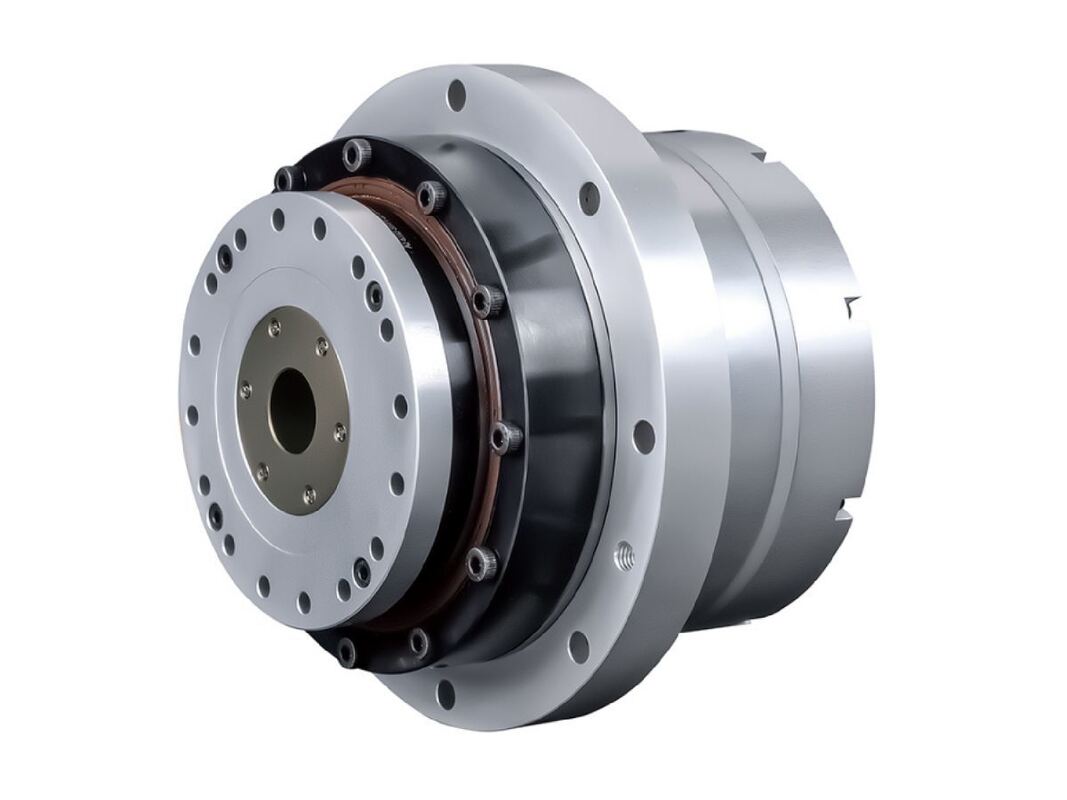

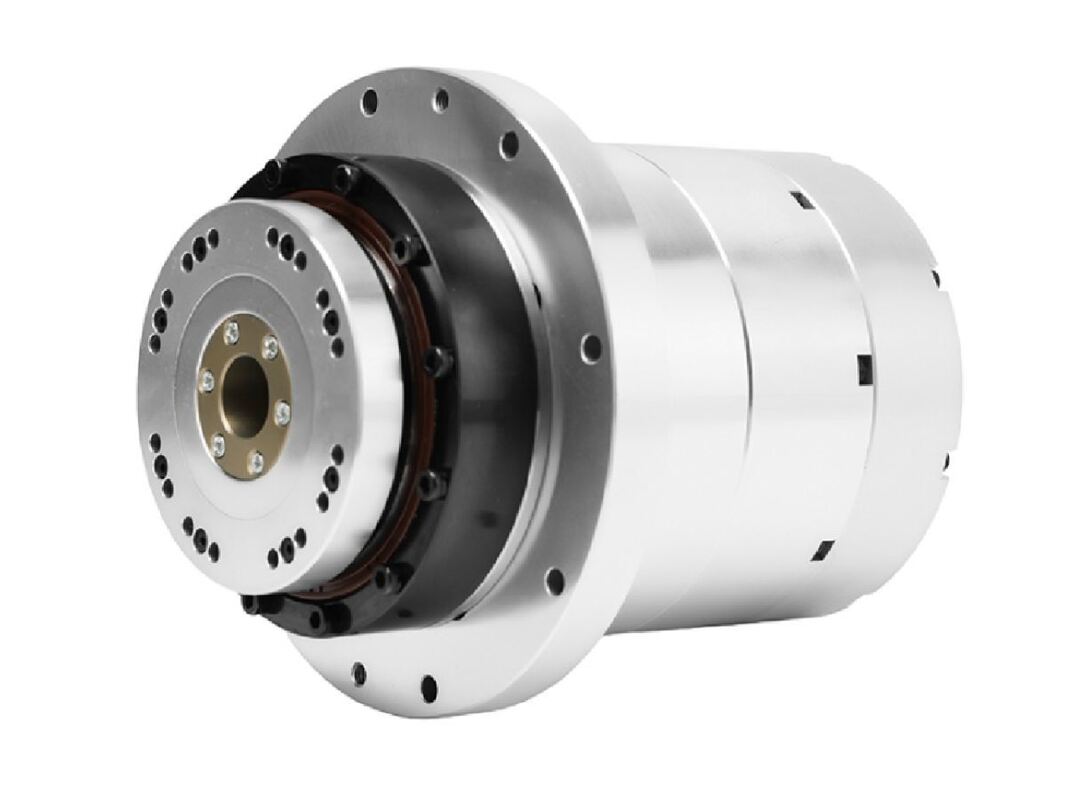

Çift Kodlayıcılı Entegre Flanşlı Harmonik Servo Döner Aktüatörlerin Açıklaması

HATF Harmonik Servo Döner Aktüatörler, 11, 14, 17, 20, 25, 32, 40, 50 ve 58 modellerinin harmonik tahrikleriyle uyumludur ve 4 N·m ila 1200 N·m arasında bir tork aralığı sağlar. Tek turlu 17 bit / çok turlu 16 bit veya tek turlu 23 bit / çok turlu 16 bit konfigürasyonları sunan Tamagawa protokolünü kullanan çok turlu mutlak kodlayıcılarla donatılmıştır. Ek olarak çift kodlayıcı kurulumları da bir seçenektir. HAS katı modelini temel alan HATF aktüatörleri, uç yüzeye montajın mümkün olmadığı durumlarda kuruluma imkan veren entegre bir flanşa sahiptir. Bu tasarım, titreşimlere ve darbelere karşı direnci artırırken hem eksenel hem de radyal yüklere yönelik desteği artırır.

Çift Kodlayıcılı Entegre Flanşlı Harmonik Servo Döner Aktüatörlerin Özellikleri

Eşit Yük Dağıtımı
Yüze temas eden flanşın tasarımı, hem radyal hem de eksenel kuvvetlerin flanş üzerine eşit şekilde yayılmasını sağlar, bu da modülün çalışırken titreşimini ve hareketini en aza indirmeye yardımcı olur.

Kolaylaştırılmış Kurulum
Yüze temaslı montaj kullanıldığında şaftın doğru şekilde hizalanmasına gerek kalmaz, bu da montajın daha hızlı ve kolay olmasını sağlar.

Daha Düşük Kalibrasyon Giderleri
Flanş, modül için bir kılavuz görevi görerek kurulum işlemi sırasında hizalama ve kalibrasyon için gereken zamanı ve çabayı önemli ölçüde azaltır.

Uygun Bakım ve Değiştirme
Bireysel modüller, cıvataların basitçe gevşetilmesiyle sökülebilir, bu da bakımın bitişik bileşenlere zarar vermeden gerçekleştirilmesine olanak tanır, böylece onarım süresini ve arıza süresini azaltır.

Çift Kodlayıcılı Entegre Flanşlı Harmonik Servo Döner Aktüatörlerin Özellikleri

Ürün Parametreleri(AC-220V)
Modeli		HATF11		HATF14			HATF17				HATF20					HATF25					HATF32					HATF40					HATF50		HATF58
Azaltma Oranı	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
Nominal Tork	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
Tepe Torku	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
Nominal Hız	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
Maksimum Hız	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
Nominal Akım	A	0,98	0,99	0,78	0.77	0,62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
Maksimum Akım	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33,99	29.29
Tork Sabiti	N·M/Silah	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
Tek Yönlü Konumlandırma Doğruluğu	Arcsec	≤90	≤90	≤70	≤60	≤60	≤60	≤60	≤50	≤50	≤60	≤60	≤60	≤50	≤50	≤60	≤50	≤50	≤40	≤40	≤60	≤50	≤50	≤40	≤40	≤60	≤50	≤50	≤40	≤40	≤30	≤30	≤30	≤30
Tekrar Konumlandırma Doğruluğu	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Eğim Sertliği	X104N.m/rad	4		8			15				24					38					95					175					Nominal radyal yük 2750N Nominal eksenel yük 2750N Anma devrilme anı 1950N.M		Nominal radyal yük 3200N Nominal eksenel yük 3200N Anma devrilme anı 2500N.M
Burulma Dayanımı	X104N.m/rad	0,3	0,34	0,46	0,6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Motor Faz Direnci	Oma(20°C)	12		7.5			2.6				2.6					3.55					0,88					0,8					0,126		0,126
Motor Faz Endüktansı	Mh	9.5		11.5			6.7				6.7					10					6.1					8					0,65		0,65
Geri-EMF Sabiti	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
Rotor Atalet	Frensiz KG*m2	8.32*10^-6		3.6*10^-5			7,96*10^-5				8,8*10^-5					2,1*10^-4					8,3*10^-4					1.64*10^-3					4.8*10^-3		4.8*10^-3
Rotor Atalet	Frenli KG*m2	8,73*10^-6		3,7*10^-5			9.12*10^-5				9.17*10^-5					2,2*10^-4					1.04*10^-3					2.05*10^-3					/		/
Kütle (Frensiz)	Kilogram	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
Kütle (Frenli)	Kilogram	1.36		2			2.8				2.96					4.2					8.7					12					/		/
Motor Direkleri	Kutup	10		16			16				16					16					16					16					20		20
Çap ve Uzunluk (Frenli/Frensiz)	mm	63mmX83mm 63mmx99,7mm		ø74mmX91,5mm ø74mmX109,5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138,7mm ø142mmX164,2mm					ø170mmX150.7mm ø170mmX175,7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249,4mm
İçi Boş Mil Çapı	mm	ø10mm		ø9mm			ø13,5 mm				ø16,5 mm					ø17mm					ø29mm					ø40mm					ø40mm		ø50mm
Notlar	Yalnızca referans amacıyla, gerçek parametreler için lütfen satışla iletişime geçin.

Ürün Parametreleri(AC-220V)
Modeli		HATF11		HATF14			HATF17				HATF20					HATF25					HATF32					HATF40					HATF50		HATF58
Azaltma Oranı	/	51	101	51	81	101	51	81	101	121	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	81	101	121	161	51	101	51	101
Nominal Tork	N·M	4	8	8.6	13.5	13.5	27	33	49	49	30	48	58	61	61	68.5	107	133	133	133	133	206	264	267	267	242	351	460	557	557	642	823	951	1200
Tepe Torku	N·M	8.3	11	23	29	34	43	53	66	66	69	91	102	108	113	121	169	194	207	217	267	376	411	436	459	497	641	702	762	800	1163	1211	1828	1964
Nominal Hız	RPM	69	35	59	37	30	59	37	30	25	59	37	30	25	19	49	31	25	21	16	45	28	23	19	14	39	25	20	17	12	27	22	27	22
Maksimum Hız	RPM	102	51	118	74	59	118	74	59	50	118	74	59	50	37	94	59	48	40	30	90	57	49	38	29	80	51	41	34	25	37	30	37	30
Nominal Akım	A	0,98	0,99	0,78	0.77	0,62	2.36	1.82	2.17	1.81	2.63	2.65	2.56	2.25	1.69	3.90	3.84	3.83	3.20	2.40	5.82	5.68	5.83	4.93	3.7	8.72	7.97	8.37	8.46	6.36	11.94	12.27	17.68	17.89
Maksimum Akım	A	2.03	1.36	2.09	1.66	1.56	3.68	2.92	2.92	2.44	6.04	5.02	4.51	3.98	3.13	6.90	6.07	5.58	4.97	3.92	11.69	10.36	9.08	8.04	6.36	17.91	14.55	12.75	11.58	9.13	21.62	18.06	33,99	29.29
Tork Sabiti	N·M/Silah	4.08	8.08	11.02	17.50	21.82	11.42	18.14	22.62	27.10	11.42	18.14	22.62	27.10	36.06	17.54	27.86	34.74	41.62	55.38	22.85	36.29	45.25	54.21	72.13	27.74	44.06	54.94	65.82	87.58	53.78	67.06	53.784	67.064
Tek Yönlü Konumlandırma Doğruluğu	Arcsec	≤90	≤90	≤70	≤60	≤60	≤60	≤60	≤50	≤50	≤60	≤60	≤60	≤50	≤50	≤60	≤50	≤50	≤40	≤40	≤60	≤50	≤50	≤40	≤40	≤60	≤50	≤50	≤40	≤40	≤30	≤30	≤30	≤30
Tekrar Konumlandırma Doğruluğu	Arcsec	≤20	≤20	≤15	≤10	≤10	≤15	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10	≤10
Eğim Sertliği	X104N.m/rad	4		8			15				24					38					95					175					Nominal radyal yük 2750N Nominal eksenel yük 2750N Anma devrilme anı 1950N.M		Nominal radyal yük 3200N Nominal eksenel yük 3200N Anma devrilme anı 2500N.M
Burulma Dayanımı	X104N.m/rad	0,3	0,34	0,46	0,6		1.07	1.3			1.8	2.3				3.4	4.6				7.6	9.9				14	18.6
Motor Faz Direnci	Oma(20°C)	12		7.5			2.6				2.6					3.55					0,88					0,8					0,126		0,126
Motor Faz Endüktansı	Mh	9.5		11.5			6.7				6.7					10					6.1					8					0,65		0,65
Geri-EMF Sabiti	Vrms/Krpm	10.5		25			25				25					40					40					44					52		52
Rotor Atalet	Frensiz KG*m2	8.32*10^-6		3.6*10^-5			7,96*10^-5				8,8*10^-5					2,1*10^-4					8,3*10^-4					1.64*10^-3					4.8*10^-3		4.8*10^-3
Rotor Atalet	Frenli KG*m2	8,73*10^-6		3,7*10^-5			9.12*10^-5				9.17*10^-5					2,2*10^-4					1.04*10^-3					2.05*10^-3					/		/
Kütle (Frensiz)	Kilogram	1.17		1.66			2.2				2.4					3.6					7.4					10.7					25		32
Kütle (Frenli)	Kilogram	1.36		2			2.8				2.96					4.2					8.7					12					/		/
Motor Direkleri	Kutup	10		16			16				16					16					16					16					20		20
Çap ve Uzunluk (Frenli/Frensiz)	mm	63mmX83mm 63mmx99,7mm		ø74mmX91,5mm ø74mmX109,5mm			ø88mmX98mm ø88mmX122mm				ø88mmX101mm ø88mmX125mm					ø110mmX109mm ø110mmX130.5mm					ø142mmX138,7mm ø142mmX164,2mm					ø170mmX150.7mm ø170mmX175,7mm					ø214mmX196mm		ø240mmX216mm ø240mmX249,4mm
İçi Boş Mil Çapı	mm	ø10mm		ø9mm			ø13,5 mm				ø16,5 mm					ø17mm					ø29mm					ø40mm					ø40mm		ø50mm
Notlar	Yalnızca referans amacıyla, gerçek parametreler için lütfen satışla iletişime geçin.
