Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Dik Açılı Boş Döner Masa

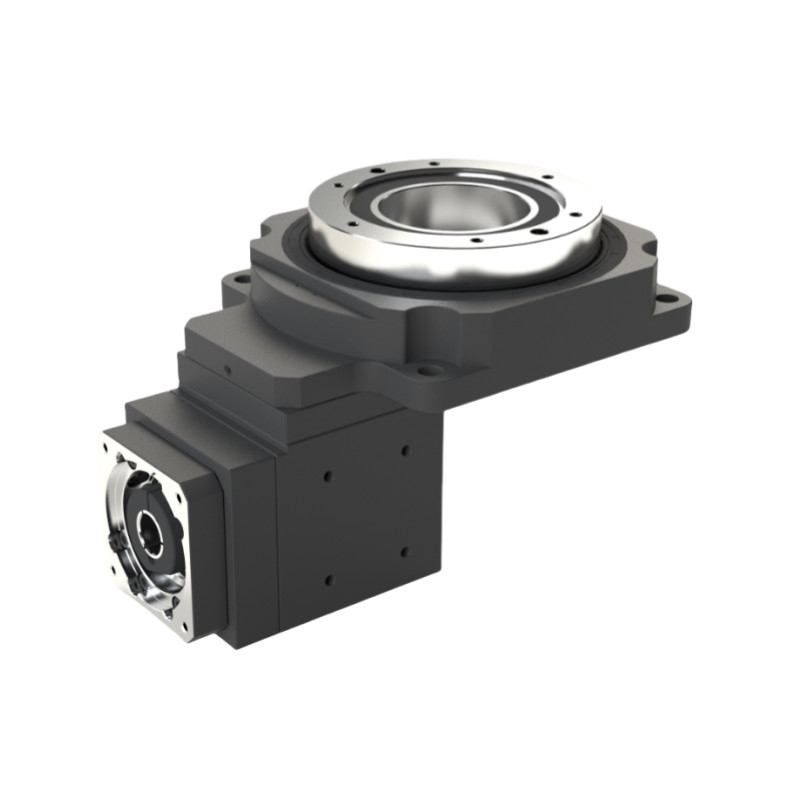

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Yukarıdaki spiral eğri dişli tasarımlı yumuşak gövde ve temas diş yüzeyinin optimize edilmiş tasarımı, yükü eşit hale getirir ve yüksek tork çıkışına izin verir.Gezegen azaltıcısıyla birleştirildiğinde, vites oranı 1'e kadar artarak daha büyük olacaktır:50.
Ana Bileşenler
Alt plaka: Tüm montajı destekleyen ve makinelere monte edilmesini sağlayan temel.
Döner mekanizma: Bu, masanın 360 derece dönmesini sağlayan dişlileri veya motorları içerir.
Çürük Şaktı: Araçların, soğutma suyunun veya kabloların geçmesine izin veren merkezi boş bölüm.
Masa Üstü: Çalışma parçalarının yerleştirildiği yüzey, sıklıkla sıkıştırma için T yuvaları vardır.
Açı ayarlama mekanizması: İstenen işleme pozisyonlarına ulaşmak için masanın hassas bir açılmasına izin verir.
Taşıma Sistemi: İşlem sırasında pürüzsüz dönüş ve istikrar sağlar.
Kontrol Sistemi: Kesin konumlandırma ve hareket için dijital okumaları veya CNC entegrasyonunu içerebilir.
Hollow Center: Çok yönlülüğü artırarak araçların, iş parçalarının veya soğutma sıvısının kolay geçmesine izin verir.
Çok Eksenli Kapasite: İşlemde esnekliği arttırarak çoklu açılarda işleme veya konumlandırmaya olanak tanır.
Hassas rulmanlar: Düzenli ve doğru dönüşü sağlar, akışı en aza indirir ve işleme kalitesini arttırır.
Sağlam İnşaat: Yük altında dayanıklılık ve istikrar için yüksek kaliteli malzemelerden yapılmıştır.
Düzenlenebilir Hız Kontrolü: Operatörlerin özel işleme gereksinimlerine uygun dönme hızlarını özelleştirmelerine izin verir.
T yuvası tasarımı: İş parçasını kolayca sabitlemek için sıkıştırma seçenekleri sağlar.
CNC Sistemleri ile entegrasyon: Karmaşık işleme görevleri için otomasyon ve programlamayı destekler.
Performans Parametresi
| Performans Parametresi HRG280Z | |||||||
| Çıktı Platformu Destek | Çapraz rulo rulmanı | İzin verilen çıkış hızı | 200 rpm | Dönüş İnersiyası | 361220x10-6 kg.m2 | ||
| Değişim Hareketi | 360° ((Herhangi bir açıda dönme) | Tekrarlanan konumlandırma doğruluğu | ±15 ark saniyesi | Konumlama Doğruluğu | ≤30 ark saniye | ||
| Eşleşen Motor (Bölüm) | 750-1.5KW ServoMotor Φ19-Φ70-Φ90-M5 |
İzin verilen eksen yükü | 7000N | Yağlama | Sentetik Yağ | ||
| Azaltma oranı | 20 | 30 | 50 | İzin verilen radyal yük | 3500N | çalışma sıcaklığı | ¥-10°C~90°C |
| Adli çıkış tork | 120NM | Çıkış Platformu Paralelliği | 0.02 mm | Hizmet Hayatı | 20000 saat | ||
| En yüksek hızlanma tork | 216NM | Çıktı platformu yüzeyinin akışı | 0.01mm | Üretim seviyesi | IP65 | ||
| Acil durma tork | 600NM | Çıkış Platformu Çemberinin Çıkışı | 0.01mm | Gürültü seviyesi | ≤ 65dB | ||

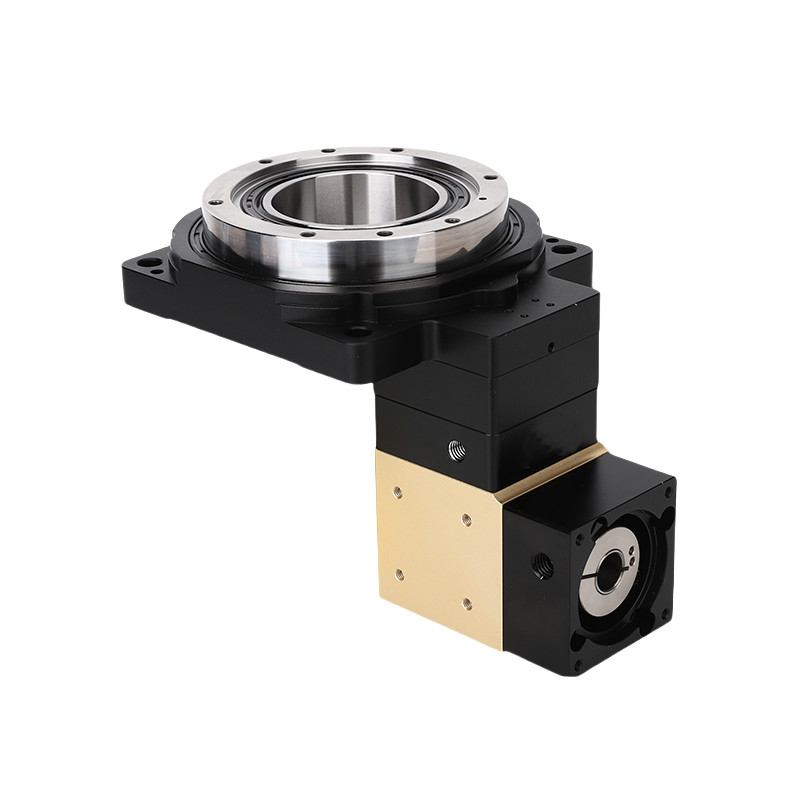

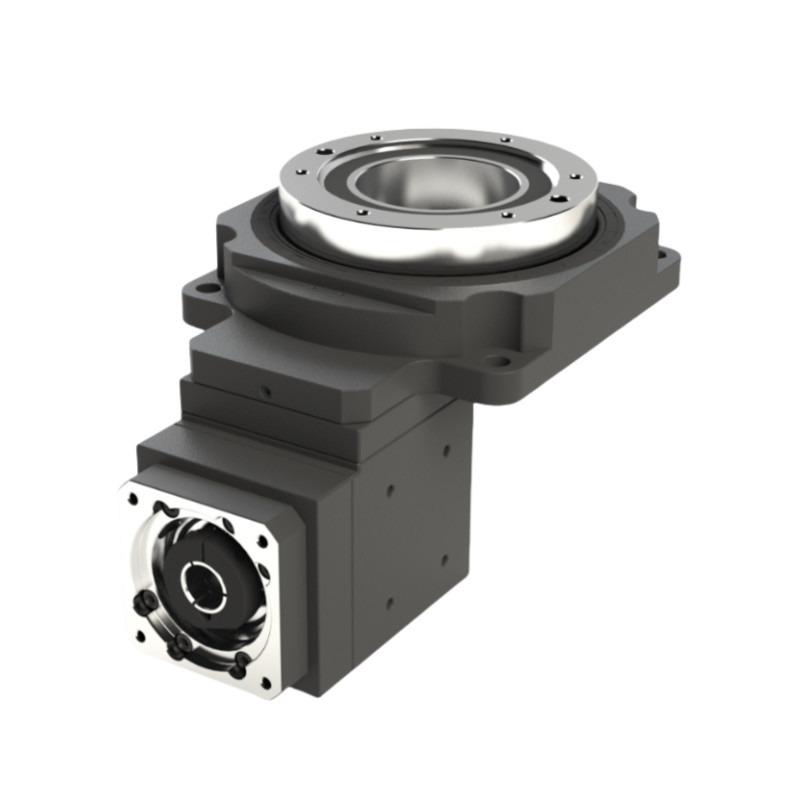

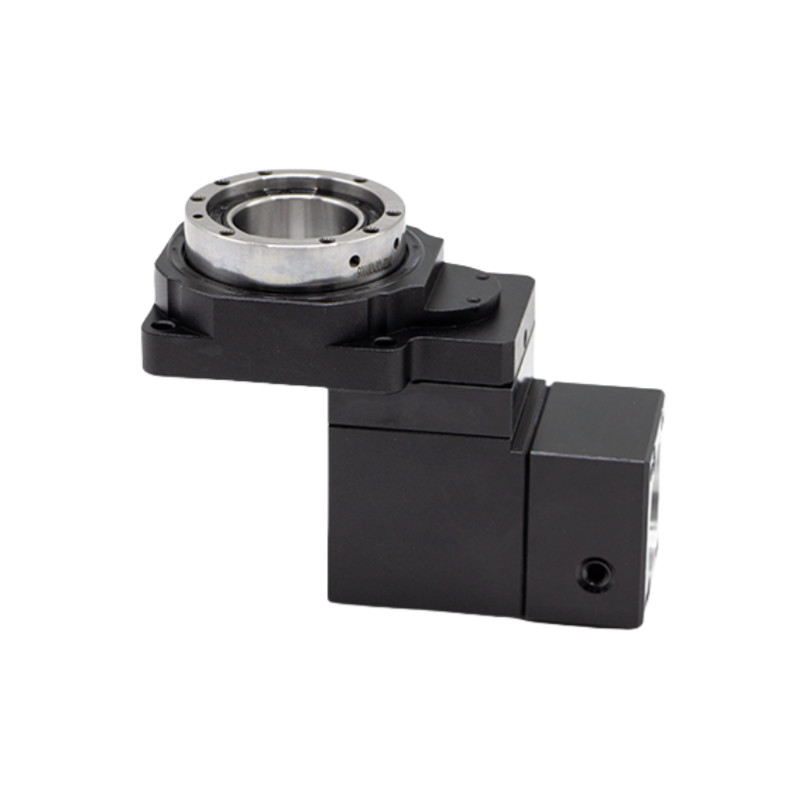

Detaylı Resimler
 |
|
|
Çizimler
Boş Döner Platformu Uygulamaları
CNC frezeleme: İş parçasını yeniden konumlandırmadan birden fazla açıdan hassas işleme imkanı verir.
Montaj İşlemleri: Çeşitli açılardan kolay erişimi sağlayarak karmaşık parçaların montajını kolaylaştırır.
Denetim: Kalite kontrolünde, ayrıntılı inceleme için bileşenleri döndürmek için kullanılır.
Otomatik Sistemler: Kaynaklama veya boyama gibi görevler için robot kollarıyla bütünleşir.
