Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
HRG Serisi içi boş planet entegre makine
Gezegensel dişli kutusuyla boş döner platform, hassas hareket için boş döner bir yapıyı gezegenli dişli kutusuyla birleştiren mekanik bir sistemdir.Çürük tasarım kabloların veya sıvıların kolayca yönlendirilmesini sağlar, gezegen şanzımanı yüksek tork ve düşük geri tepki sağlarken, pürüzsüz ve doğru dönme hareketi sağlar.ve otomatik sistemler.
Yüksek hassasiyet:
5 ark saniyesinden daha az tekrarlanan konumlandırma doğruluğu elde ederek, zorlu uygulamalarda güvenilir performans sağlar.
Yüksek Sertlik:
Hassas çapraz rulo rulmanları tarafından desteklenen platform, geleneksel rulmanların on katından fazla sertliği sağlayarak önemli radyal, eksenel ve devrilme kuvvetlerine dayanabilir.
Esnek Motor Uyumluluğu:
Servo ve adımlı motorlar da dahil olmak üzere çeşitli marka ve motor türlerine uyum sağlamak için kolayca yapılandırılabilir, özelleştirilebilir flensler ve giriş ocağı ile.
 | Model | Model | Model | oranı |
| Çürük Döner Masa | Gezegen Redüktörü | |||
HRG170A | HRG170 | HA090 | 3, 5, 7, 10 |
Performans Parametresi
| HRG170A | ||||||||
| Çıktı Platformu Destek | Çapraz rulo rulmanı | İzin verilen çıkış hızı | 200 rpm | Dönüş İnersiyası | 27619x10-6 kg.m2 | |||
| Değişim Hareketi | 360° ((Herhangi bir açıda dönme) | Tekrarlanan konumlandırma doğruluğu | ±15 ark saniyesi | Konumlama Doğruluğu | ≤30 ark saniye | |||
| Eşleşen Motor (Bölüm) | 750-1KW ServoMotor Φ14-Φ50-Φ70-M4 | İzin verilen eksen yükü | 3000N | Yağlama | Sentetik Yağ | |||
| Azaltma oranı | 30 | 50 | 70 | 100 | İzin verilen radyal yük | 2000N | çalışma sıcaklığı | -10°C~90°C |
| Adli çıkış tork | 112NM | Çıkış Platformu Paralelliği | 0.02 mm | Hizmet Hayatı | 20000 saat | |||
| En yüksek hızlanma tork | 201.6NM | Çıktı platformu yüzeyinin akışı | 0.01mm | Üretim seviyesi | IP65 | |||
| Acil durma tork | 336NM | Çıkış Platformu Çemberinin Çıkışı | 0.01mm | Gürültü seviyesi | ≤ 65dB | |||

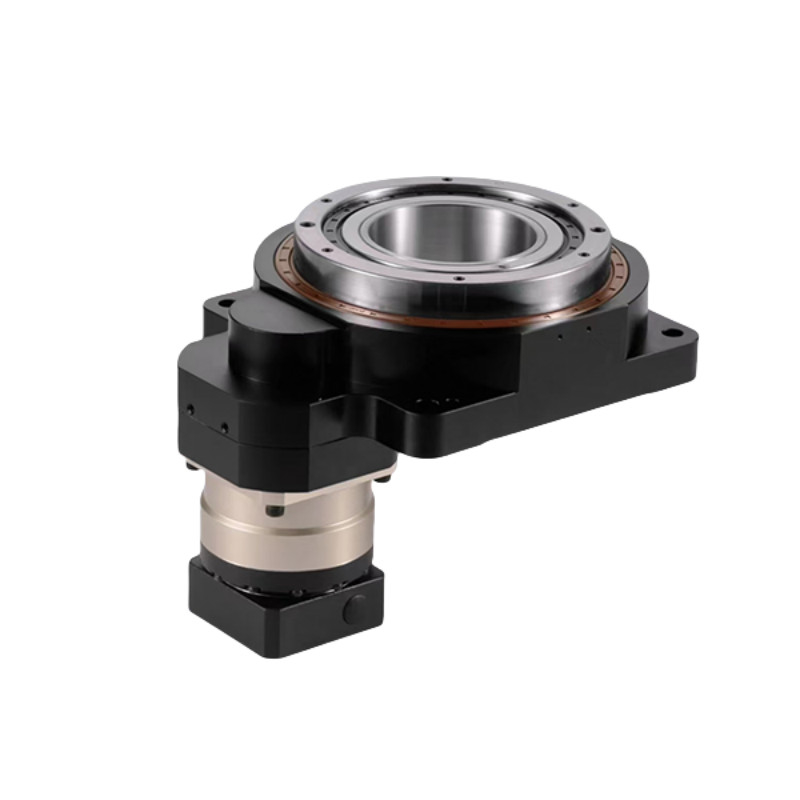

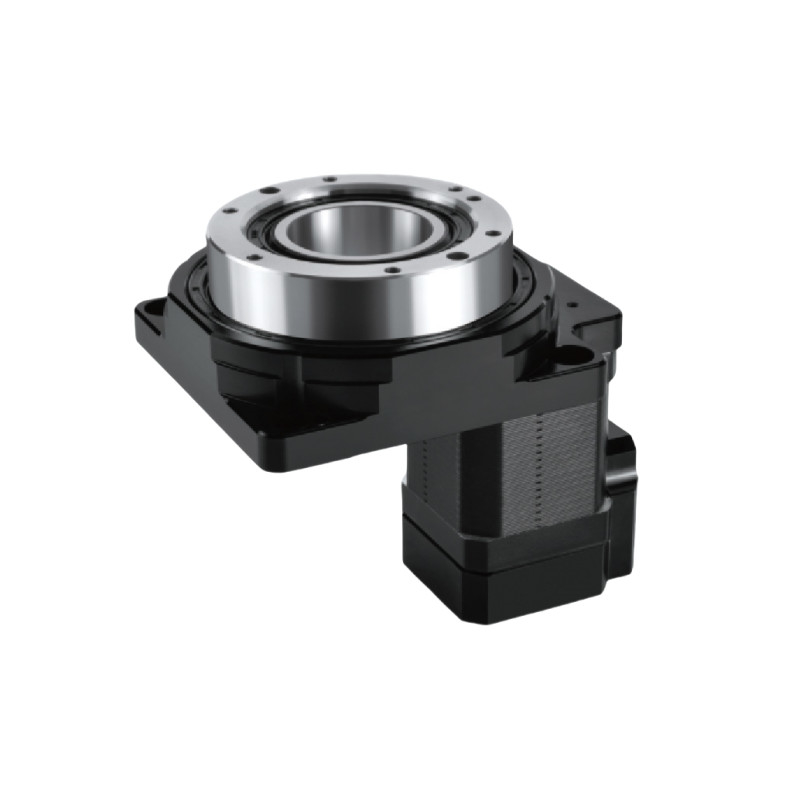

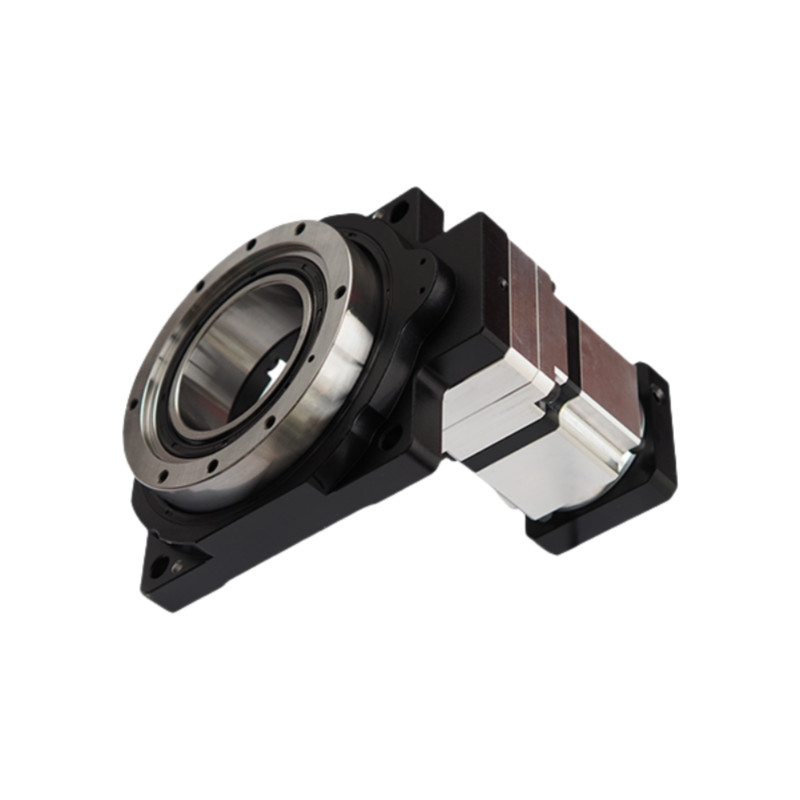

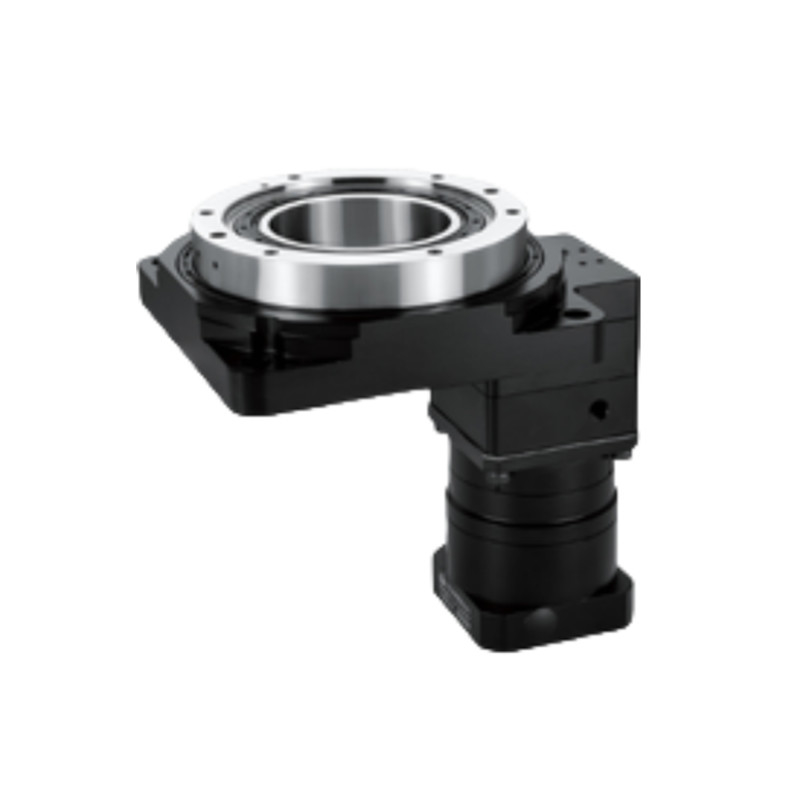

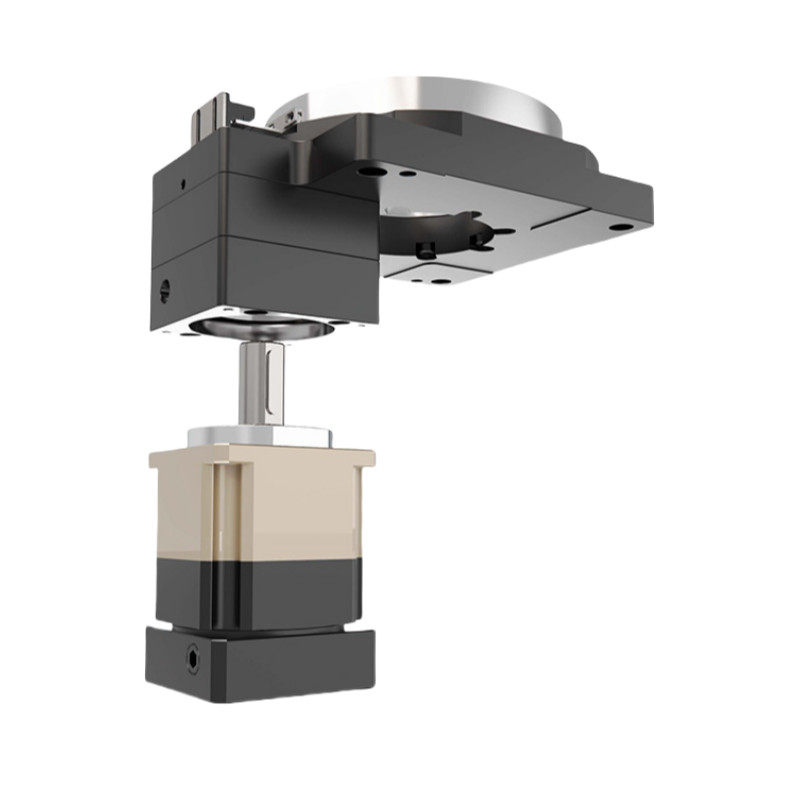

Detaylı Resimler
| | | |
Çizimler
Boş Döner Platformu Uygulamaları
Robotik:
Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.
Otomasyon Sistemleri:
Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.
CNC İşleme:
CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.
Tıbbi Ekipman:
Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.
Havacılık ve Savunma:
Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.
Telekomünikasyon:
En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.
