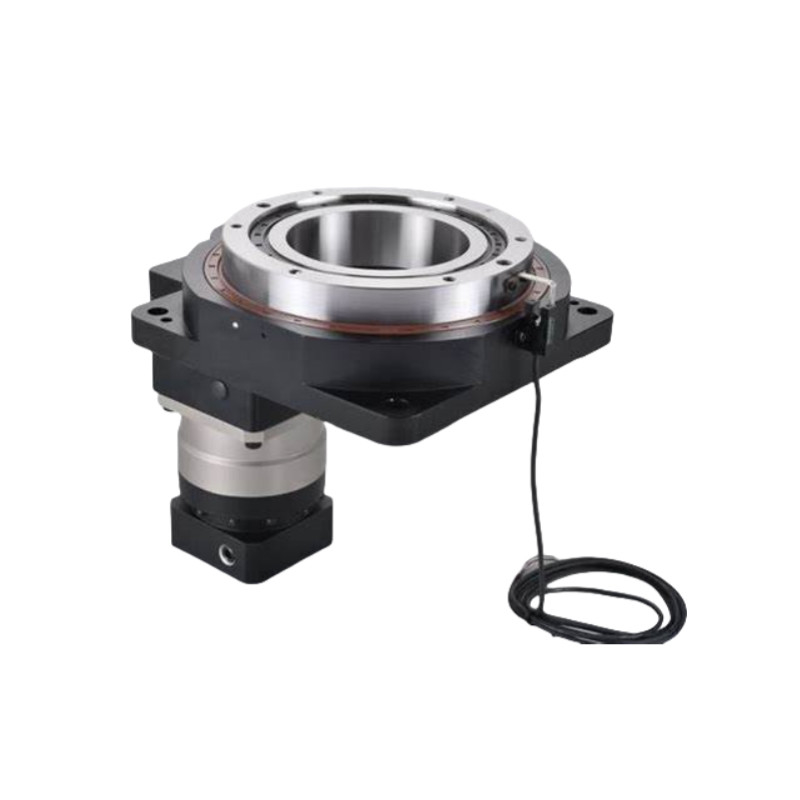

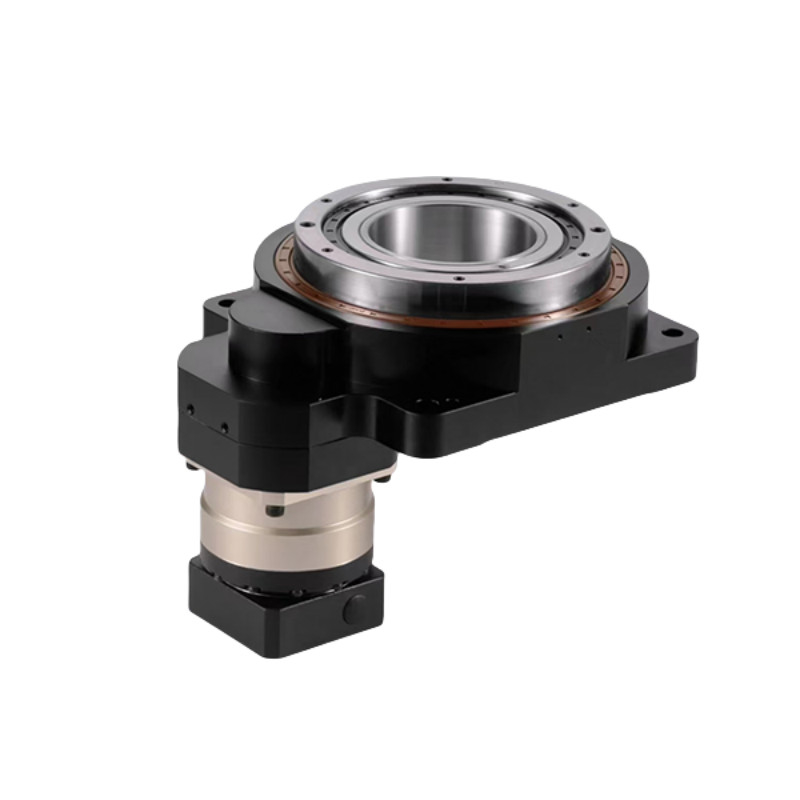

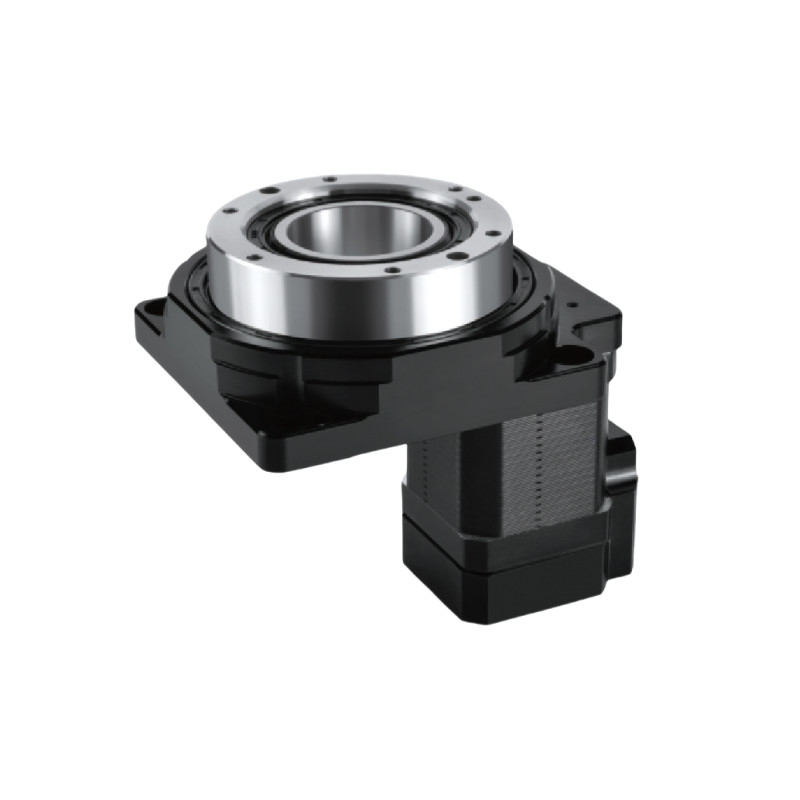

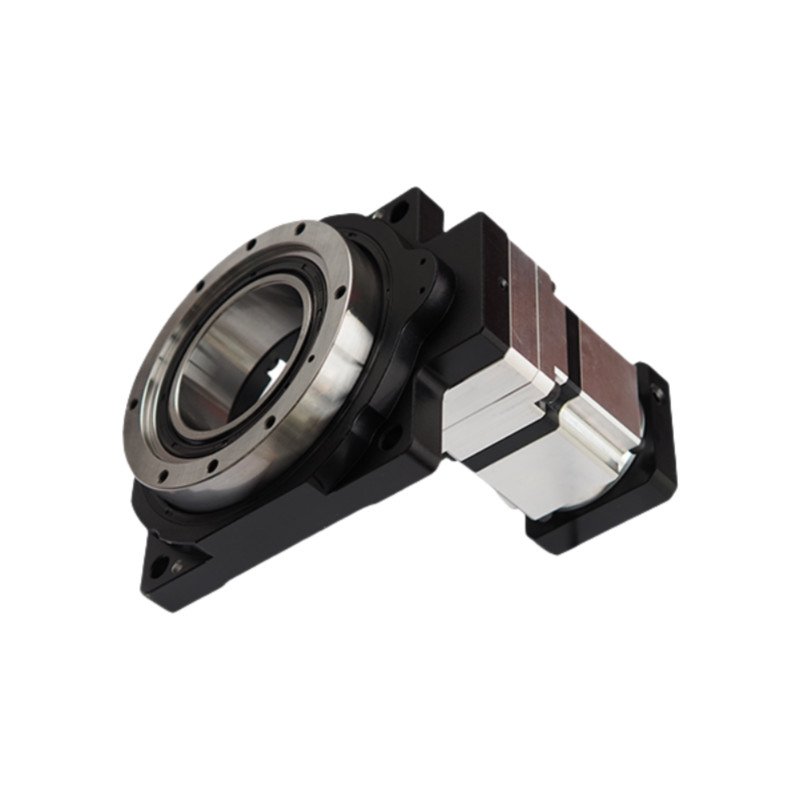

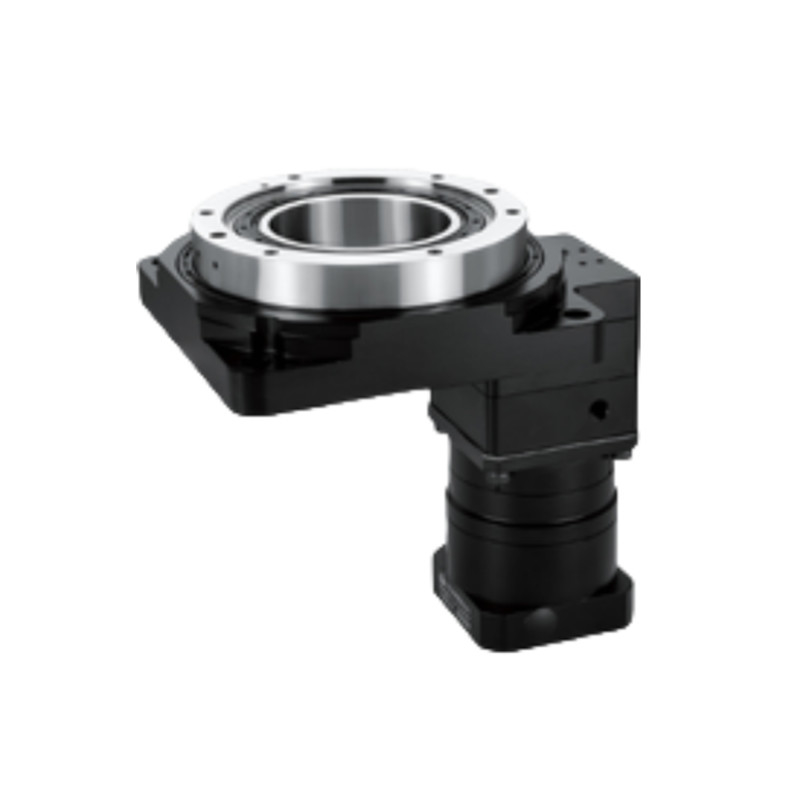

Yüksek hassasiyetli gezegenli dişli kutusu ile boş döner platform ağır yük için gezegenli azaltma döner masa

Yüksek hassasiyetli boş döner platform

Ağır Yüklü Çürük Döner Platform

Gezegen dişli kutusu boş döner platform

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HRG Serisi içi boş planet entegre makine

Bizimle İletişim

Bir İndirim İste

Yüksek hassasiyetli gezegenli dişli kutusu ile boş döner platform ağır yük için gezegenli azaltma döner masa

Ürün Ayrıntıları

Ürün:

HRG 130A içi boş planet entegre makine

Çıktı Platformu Desteği:

Çapraz Makaralı Rulman

Hareketi Değiştir:

360° (Herhangi Bir Açıda Dönüş)

Eşleşen Motor(Boyut):

200-400W ServoMotor

Azaltma oranı:

30, 50, 70, 100

Nominal çıkış torku:

34NM

Maksimum hızlanma torku:

61.2NM

Acil Durdurma Torku:

102 deniz mili

Çalışma sıcaklığı:

-10℃~90℃

Üretim Seviyesi:

IP65

Gürültü Seviyesi:

≤65dB

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Müzakere edilecek

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Yüksek hassasiyetli gezegen dişli kutusu için boş döner aktör döner platform tablosu

En İyi Fiyatı Bulun

Yüksek hassasiyetli gezegenli dişli kutusu ile boş döner platform ağır yük için gezegenli azaltma döner masa

En İyi Fiyatı Bulun

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama

En İyi Fiyatı Bulun

Yüksek hassasiyetli ağır yük için boş dönen platform gezegen azaltma dönen masa

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HRG 130A SerisiBoş Gezegenli Entegre Döner Masa

Çürük Gezegenli Entegre Döner Masa, özellikle robotik, otomasyon ve hassas işleme alanlarında çeşitli uygulamalarda kullanılan özel bir ekipmandır.Genellikle kabloların yönlendirilmesine izin veren boş bir yapıya sahiptir, sıvılar veya diğer malzemeler merkezden geçerek çalışma alanını düzenli ve karışıklıktan uzak tutmaya yardımcı olur.

Temel Özellikler

Yüksek hassasiyet

5 ark saniyesinden daha az tekrarlanan konumlandırma doğruluğu elde ederek, zorlu uygulamalarda güvenilir performans sağlar.

Yüksek Sertlik

Hassas çapraz rulo rulmanları tarafından desteklenen platform, geleneksel rulmanların on katından fazla sertliği sağlayarak önemli radyal, eksenel ve devrilme kuvvetlerine dayanabilir.

Esnek Motor Uyumluluğu

Servo ve adımlı motorlar da dahil olmak üzere çeşitli marka ve motor türlerine uyum sağlamak için kolayca yapılandırılabilir, özelleştirilebilir flensler ve giriş ocağı ile.

Gezegen Düğmesi Sistemi

Bu, yumuşak, hassas hareket ve daha yüksek tork çıkışına izin verirken geri tepkiyi en aza indirir.

Çürük Tasarım

Çürük merkez, kablolama veya borulama için kolay erişimi kolaylaştırabilir ve kesintisiz sürekli dönüş gerektiren uygulamalar için idealdir.

Model	Model	Model	oranı
Model	Çürük Döner Masa	Gezegen Redüktörü	oranı
HRG130A	HRG130	HA060	5,7 10

Performans Parametresi

HRG130A
Çıktı Platformu Destek	Çapraz rulo rulmanı				İzin verilen çıkış hızı	200 rpm	Dönüş İnersiyası	2772x10-6 kg.m2
Değişim Hareketi	360° ((Herhangi bir açıda dönme)				Tekrarlanan konumlandırma doğruluğu	±15 ark saniyesi	Konumlama Doğruluğu	≤30 ark saniye
Eşleşen Motor (Bölüm)	200-400W ServoMotor Φ14-Φ50-Φ70-M4				İzin verilen eksen yükü	2000N	Yağlama	Sentetik Yağ
Azaltma oranı	30	50	70	100	İzin verilen radyal yük	1200N	çalışma sıcaklığı	-10°C~90°C
Adli çıkış tork	43NM	34NM			Çıkış Platformu Paralelliği	0.02 mm	Hizmet Hayatı	20000 saat
En yüksek hızlanma tork	77.4NM	61.2NM			Çıktı platformu yüzeyinin akışı	0.01mm	Üretim seviyesi	IP65
Acil durma tork	129NM	102NM			Çıkış Platformu Çemberinin Çıkışı	0.01mm	Gürültü seviyesi	≤ 65dB

Detaylı Resimler

Çizimler

Yüksek hassasiyetli gezegenli dişli kutusu ile boş döner platform ağır yük için gezegenli azaltma döner masa 5

Boş Döner Platformu Uygulamaları

Robotik:Robotik kollarda ve mobil platformlarda kesin konumlandırma ve dönüş için.

CNC İşleme:Dövizleme ve işleme merkezlerinde yüksek hassasiyetli dönüş hareketlerini kolaylaştırmak için.

Tıbbi ekipman:İşlemlerin sorunsuz olması için cerrahi robotlarda ve görüntüleme cihazlarında.

Otomasyon Sistemleri:Montaj hatlarında veya otomatik üretimlerde bileşenleri döndürmek için.

Havacılık:Uydu konumlandırma ve anten sistemleri için.
