Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama

Ağır Yüklü Çürük Döner Aşama

Gezegensel Redüksiyon Çürük Döner Aşama

Ağır Güçlü Çürük Döner Aşama

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HRG Serisi içi boş planet entegre makine

Bizimle İletişim
Bir İndirim İste
Ürün Ayrıntıları
Ürün:
HRG-110A içi boş planet entegre makine
Çıktı Platformu Desteği:
Çapraz Makaralı Rulman
Hareketi Değiştir:
360° (Herhangi Bir Açıda Dönüş)
Eşleşen Motor(Boyut):
200-400W ServoMotor
Azaltma oranı:
25, 35, 50
Nominal çıkış torku:
35nm
Maksimum hızlanma torku:
70NM
Acil Durdurma Torku:
105 Nm
Çalışma sıcaklığı:
-10℃~90℃
Üretim Seviyesi:
IP65
Gürültü Seviyesi:
≤65dB
Ödeme ve Nakliye Şartları
Min sipariş miktarı
Müzakere edilecek
Fiyat
To Be Negotiated
Ambalaj bilgileri
Karton kutu
Teslim süresi
3-4 hafta
Ödeme koşulları
T/T
Yetenek temini
Ayda 20000 set
Ürün Tanımı
HRG 110A SerisiBoş Gezegenli Entegre Döner Masa

Çürük Gezegenli Entegre Döner Masa, özellikle robotik, otomasyon ve hassas işleme alanlarında çeşitli uygulamalarda kullanılan özel bir ekipmandır.Genellikle kabloların yönlendirilmesine izin veren boş bir yapıya sahiptir, sıvılar veya diğer malzemeler merkezden geçerek çalışma alanını düzenli ve karışıklıktan uzak tutmaya yardımcı olur.

Temel Özellikler

Gezegen Donanım Sistemi:Bu, yumuşak, hassas hareket ve daha yüksek tork çıkışına izin verirken geri tepkiyi en aza indirir.

Çürük tasarım:Çürük merkez, kablolama veya borulama için kolay erişimi kolaylaştırabilir ve kesintisiz sürekli dönüş gerektiren uygulamalar için idealdir.

Entegre bileşenler:Genellikle, HPIRT'ler motorları, kodlayıcıları ve diğer bileşenleri entegre ederek onları kompakt ve kurulum için verimli hale getirir.

Uygulamalar:Bu tablolar genellikle CNC makinelerinde, robot kollarında ve hassas konumlandırmanın çok önemli olduğu diğer otomatik sistemlerde kullanılır.

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 0 Model Model Model oranı
Çürük Döner Masa Gezegen Redüktörü

HRG110A

HRG110 HA060

5,7 10

Performans Parametresi

HRG110A-05
Çıktı Platformu Destek Çapraz rulo rulmanı İzin verilen çıkış hızı 200 rpm Dönüş İnersiyası 1483x10-6 kg.m2
Değişim Hareketi 360° ((Herhangi bir açıda dönme) Tekrarlanan konumlandırma doğruluğu ±15 ark saniyesi Konumlama Doğruluğu ≤30 ark saniye
Eşleşen Motor (Bölüm) 200-400W ServoMotor
Φ14-Φ50-Φ70-M4
İzin verilen eksen yükü 2000N Yağlama Sentetik Yağ
Azaltma oranı 25 35 50 İzin verilen radyal yük 1200N çalışma sıcaklığı ¥-10°C~90°C
Adli çıkış tork 35NM Çıkış Platformu Paralelliği 0.02 mm Hizmet Hayatı 20000 saat
En yüksek hızlanma tork 70NM Çıktı platformu yüzeyinin akışı 0.01mm Üretim seviyesi IP65
Acil durma tork 105NM Çıkış Platformu Çemberinin Çıkışı 0.01mm Gürültü seviyesi ≤ 65dB
HRG110A-10
Çıktı Platformu Destek Çapraz rulo rulmanı İzin verilen çıkış hızı 200 rpm Dönüş İnersiyası 1483x10-6 kg.m2
Değişim Hareketi 360° ((Herhangi bir açıda dönme) Tekrarlanan konumlandırma doğruluğu ±15 ark saniyesi Konumlama Doğruluğu ≤30 ark saniye
Eşleşen Motor (Bölüm) 200-400W ServoMotor
Φ14-Φ50-Φ70-M4
İzin verilen eksen yükü 2000N Yağlama Sentetik Yağ
Azaltma oranı 70 100 İzin verilen radyal yük 1200N çalışma sıcaklığı ¥-10°C~90°C
Adli çıkış tork 35NM Çıkış Platformu Paralelliği 0.02 mm Hizmet Hayatı 20000 saat
En yüksek hızlanma tork 70NM Çıktı platformu yüzeyinin akışı 0.01mm Üretim seviyesi IP65
Acil durma tork 105NM Çıkış Platformu Çemberinin Çıkışı 0.01mm Gürültü seviyesi ≤ 65dB

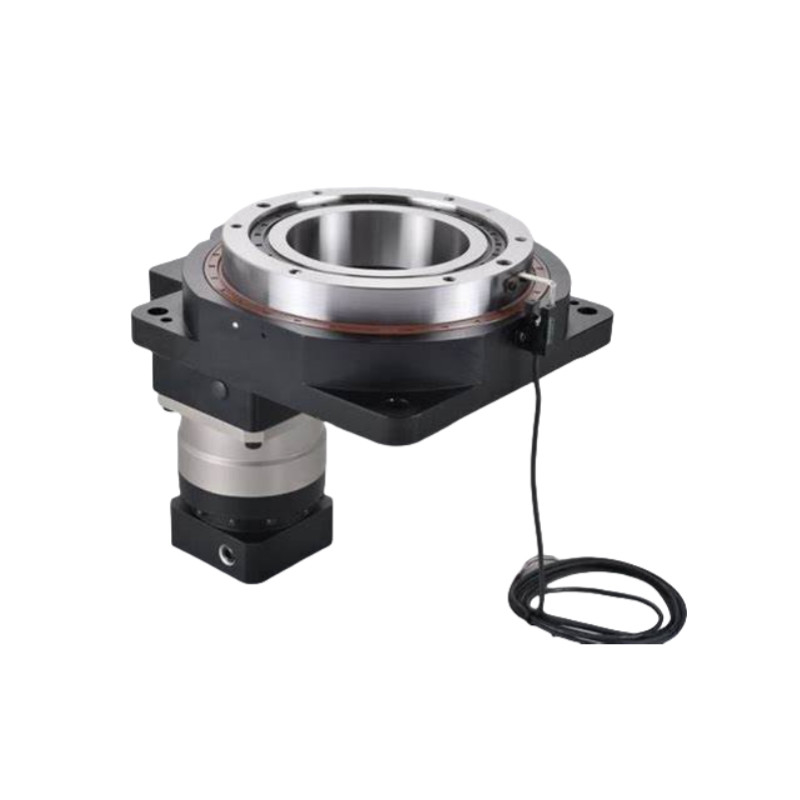

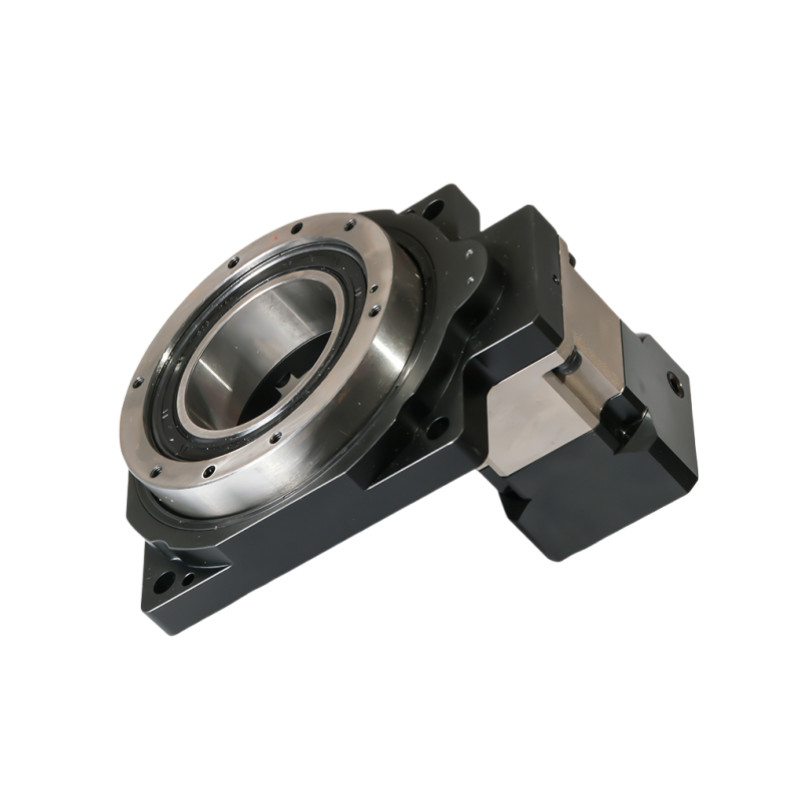

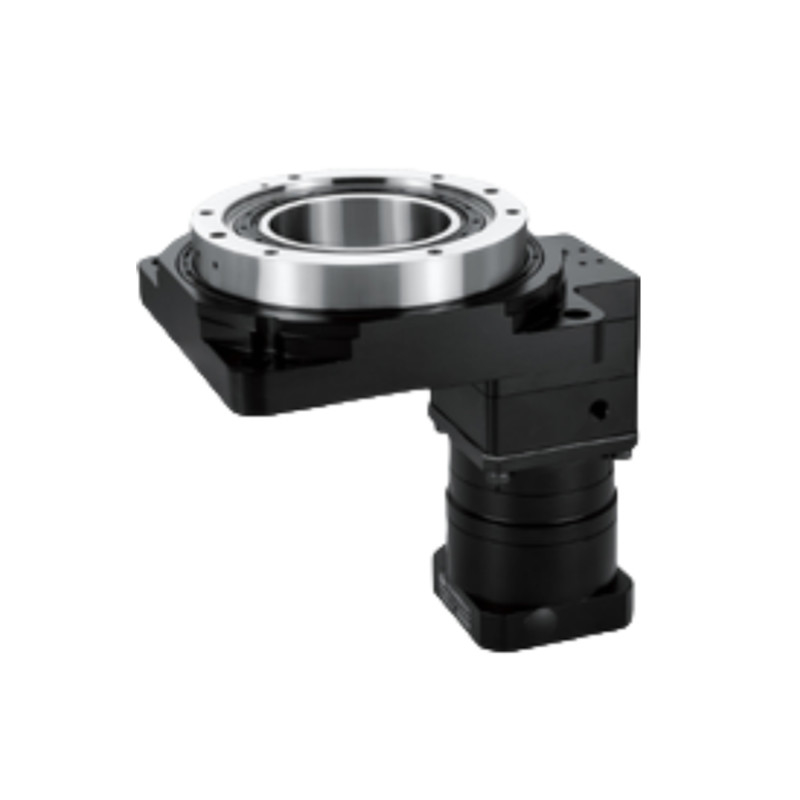

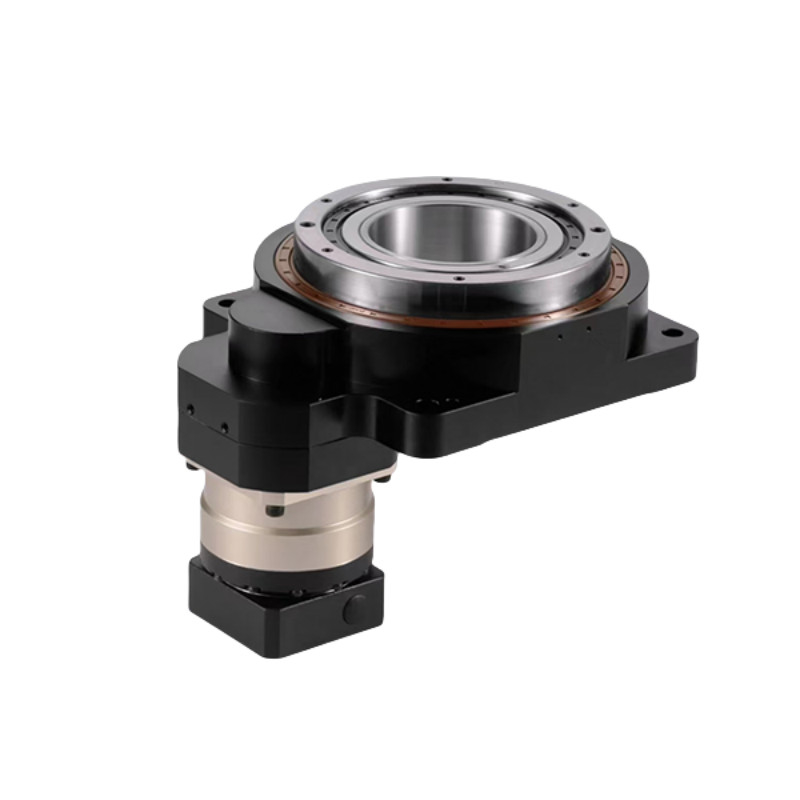

Detaylı Resimler

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 1 Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 2 Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 3 Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 4

Çizimler

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 5Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama 6

Boş Döner Platformu Uygulamaları

Robotik:

Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.

Otomasyon Sistemleri:

Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.

CNC İşleme:

CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.

Tıbbi Ekipman:

Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.

Havacılık ve Savunma:

Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.

Telekomünikasyon:

En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.

Test ve Ölçüm:

Çeşitli koşullar altında performansı değerlendirmek için dönen numuneler veya bileşenler için test ekipmanlarına entegre.

Eğlence ve Medya:

Film yapımında ve canlı etkinliklerde pürüzsüz ve kontrollü hareket için kamera teçhizatlarında ve aydınlatma sistemlerinde kullanılır.

Endüstriyel Aygıtlar:

Verimli malzeme işlemi için rotasyon hareketine ihtiyaç duyulan taşıyıcılarda ve sıralama sistemlerinde uygulanır.

Araştırma ve Geliştirme:

Laboratuvarlarda ve araştırma tesislerinde tam açı ayarları gerektiren deneysel kurulumlar için kullanılır.
