Name: Doğrudan açılı boş döner masa yüksek hassasiyetli döner platform masa robotik için
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Dik Açılı Boş Döner Masa
Availability: InStock

Evde > Ürünler > Çürük Döner Masa >

Doğrudan açılı boş döner masa yüksek hassasiyetli döner platform masa robotik için

Dik Açılı Boş Döner Masa

Yüksek hassasiyetli boş döner masa

Robotik Boş Döner Masa

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Dik Açılı Boş Döner Masa

Bizimle İletişim

Bir İndirim İste

Doğrudan açılı boş döner masa yüksek hassasiyetli döner platform masa robotik için

Ürün Ayrıntıları

Ürün:

HRG-85Z Dik Açılı Boş Döner Masa

Çıktı Platformu Desteği:

Çapraz Makaralı Rulman

Hareketi Değiştir:

360° (Herhangi Bir Açıda Dönüş)

Eşleşen Motor(Boyut):

50-100W ServoMotor

İzin verilen eksenel yük:

3000Nm

İzin Verilen Radyal Yük:

2000Nm

Azaltma oranı:

10, 15

Çalışma sıcaklığı:

-10℃~90℃

Üretim Seviyesi:

IP65

Gürültü Seviyesi:

≤65dB

Yağlama:

Sentetik gres

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Müzakere edilecek

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Yüksek hassasiyetli gezegen dişli kutusu için boş döner aktör döner platform tablosu

En İyi Fiyatı Bulun

Yüksek hassasiyetli gezegenli dişli kutusu ile boş döner platform ağır yük için gezegenli azaltma döner masa

En İyi Fiyatı Bulun

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama

En İyi Fiyatı Bulun

Yüksek hassasiyetli ağır yük için boş dönen platform gezegen azaltma dönen masa

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HRG 80Z SerisiSağ açılı boş döner masa

Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.

Yukarıdaki spiral eğri dişli tasarımlı yumuşak gövde ve temas diş yüzeyinin optimize edilmiş tasarımı, yükü eşit hale getirir ve yüksek tork çıkışına izin verir.Gezegen azaltıcısıyla birleştirildiğinde, vites oranı 1'e kadar artarak daha büyük olacaktır:50.

Ana Bileşenler

Alt plaka: Tüm montajı destekleyen ve makinelere monte edilmesini sağlayan temel.

Döner mekanizma: Bu, masanın 360 derece dönmesini sağlayan dişlileri veya motorları içerir.

Çürük Şaktı: Araçların, soğutma suyunun veya kabloların geçmesine izin veren merkezi boş bölüm.

Masa Üstü: Çalışma parçalarının yerleştirildiği yüzey, sıklıkla sıkıştırma için T yuvaları vardır.

Açı ayarlama mekanizması: İstenen işleme pozisyonlarına ulaşmak için masanın hassas bir açılmasına izin verir.

Taşıma Sistemi: İşlem sırasında pürüzsüz dönüş ve istikrar sağlar.

Kontrol Sistemi: Kesin konumlandırma ve hareket için dijital okumaları veya CNC entegrasyonunu içerebilir.

Temel Özellikler

Doğru açı tasarımı: Dikey ve yatay işleme ayarlarına izin verir.

Hollow Center: Masa üzerinden alet veya malzemelerin hareketini kolaylaştırır.

Hassas Kontrol: Doğru konumlandırma ve dönüş mekanizmaları ile donatılmıştır.

Dayanıklılık: Ağır işleme yüklerine dayanabilmesi için sağlam malzemelerden yapılmıştır.

Model	Model	Model	Düz açı oranı
Model	Çürük Döner Masa	Düz açı	Düz açı oranı
HRG85Z	HRG85	HAS060	2, 3

Performans Parametresi HRG80Z-05
Çıktı Platformu Destek	Çapraz rulo rulmanı		İzin verilen çıkış hızı	200 rpm	Dönüş İnersiyası	1203x10-6 kg.m2
Değişim Hareketi	360° ((Herhangi bir açıda dönme)		Tekrarlanan konumlandırma doğruluğu	±15 ark saniyesi	Konumlama Doğruluğu	≤30 ark saniye
Eşleşen Motor (Bölüm)	200-400W ServoMotor Φ14-Φ50-Φ70-M4		İzin verilen eksen yükü	3000N	Yağlama	Sentetik Yağ
Azaltma oranı	10	15	İzin verilen radyal yük	2000N	çalışma sıcaklığı	¥-10°C~90°C
Adli çıkış tork	18NM		Çıkış Platformu Paralelliği	0.02 mm	Hizmet Hayatı	20000 saat
En yüksek hızlanma tork	32.4NM		Çıktı platformu yüzeyinin akışı	0.01mm	Üretim seviyesi	IP65
Acil durma tork	54NM		Çıkış Platformu Çemberinin Çıkışı	0.01mm	Gürültü seviyesi	≤ 65dB
Performans Parametresi HRG80Z-10
Çıktı Platformu Destek	Çapraz rulo rulmanı		İzin verilen çıkış hızı	200 rpm	Dönüş İnersiyası	1203x10-6 kg.m2
Değişim Hareketi	360° ((Herhangi bir açıda dönme)		Tekrarlanan konumlandırma doğruluğu	±15 ark saniyesi	Konumlama Doğruluğu	≤30 ark saniye
Eşleşen Motor (Bölüm)	200-400W ServoMotor Φ14-Φ50-Φ70-M4		İzin verilen eksen yükü	500N	Yağlama	Sentetik Yağ
Azaltma oranı	20	30	İzin verilen radyal yük	250N	çalışma sıcaklığı	¥-10°C~90°C
Adli çıkış tork	18NM		Çıkış Platformu Paralelliği	0.02 mm	Hizmet Hayatı	20000 saat
En yüksek hızlanma tork	32.4NM		Çıktı platformu yüzeyinin akışı	0.01mm	Üretim seviyesi	IP65
Acil durma tork	54NM		Çıkış Platformu Çemberinin Çıkışı	0.01mm	Gürültü seviyesi	≤ 65dB

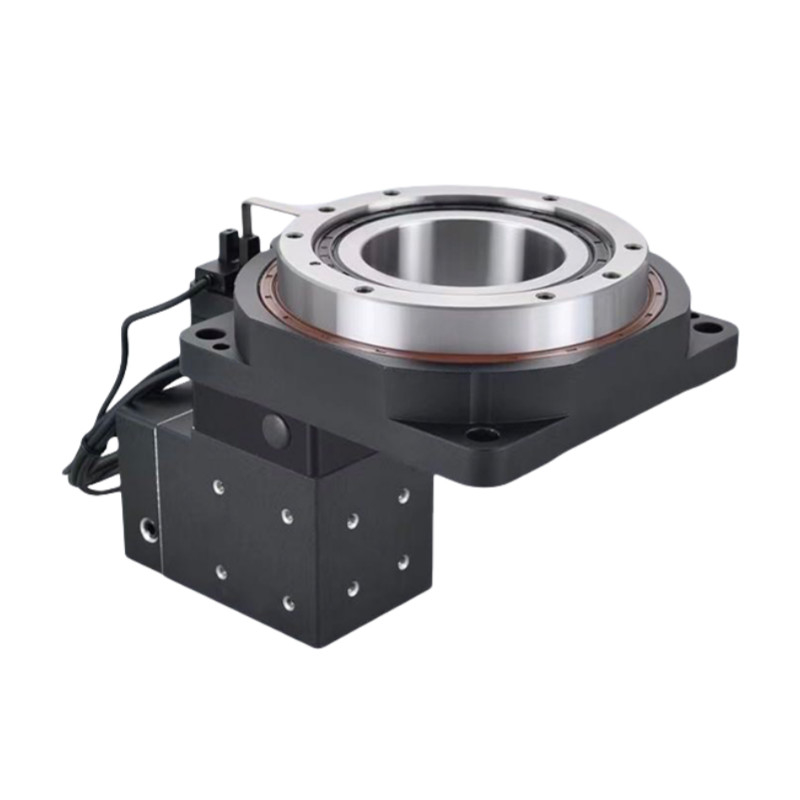

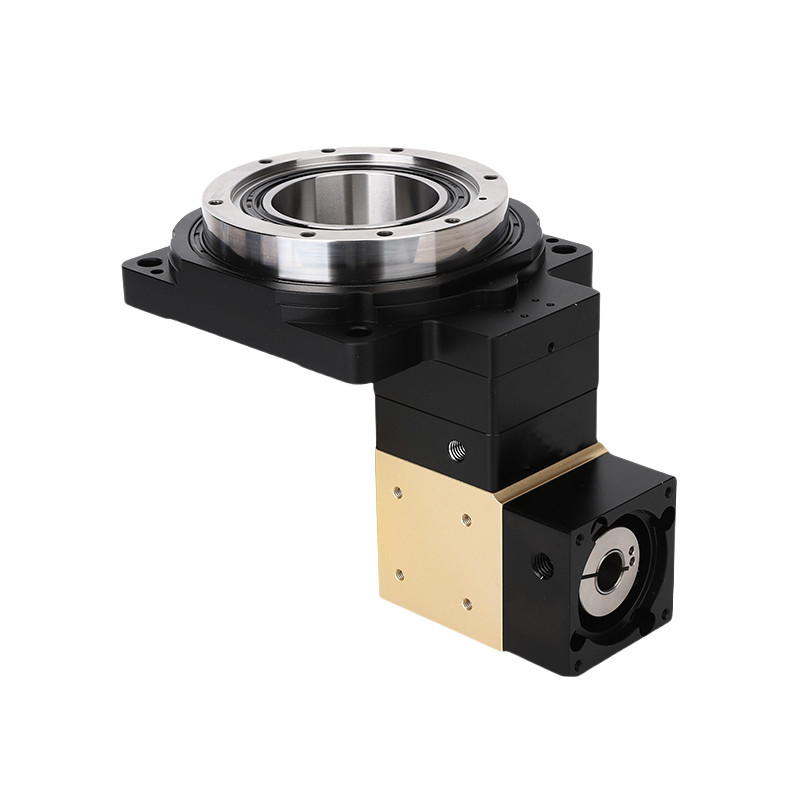

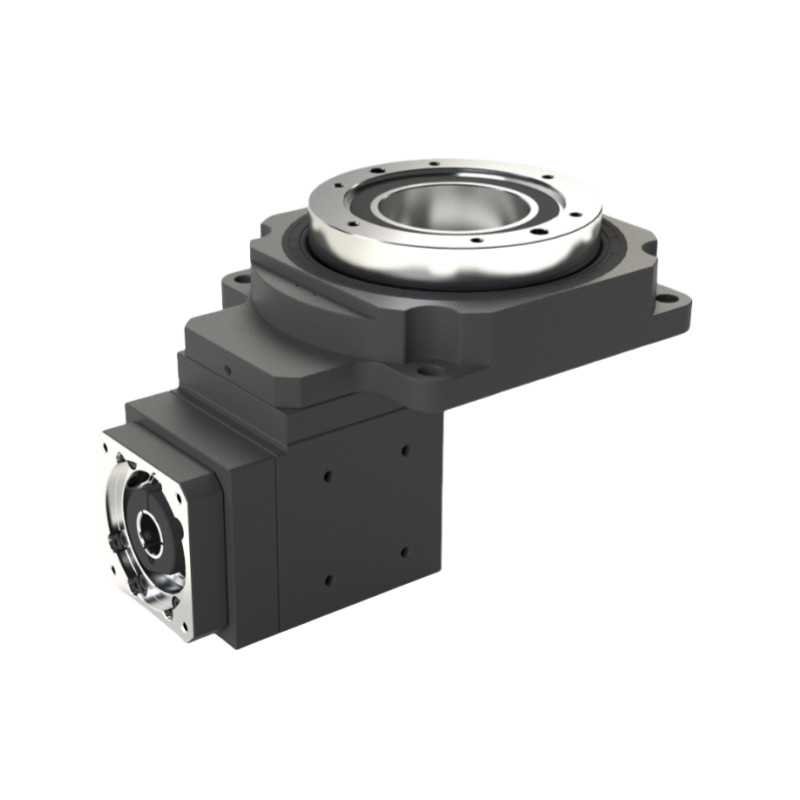

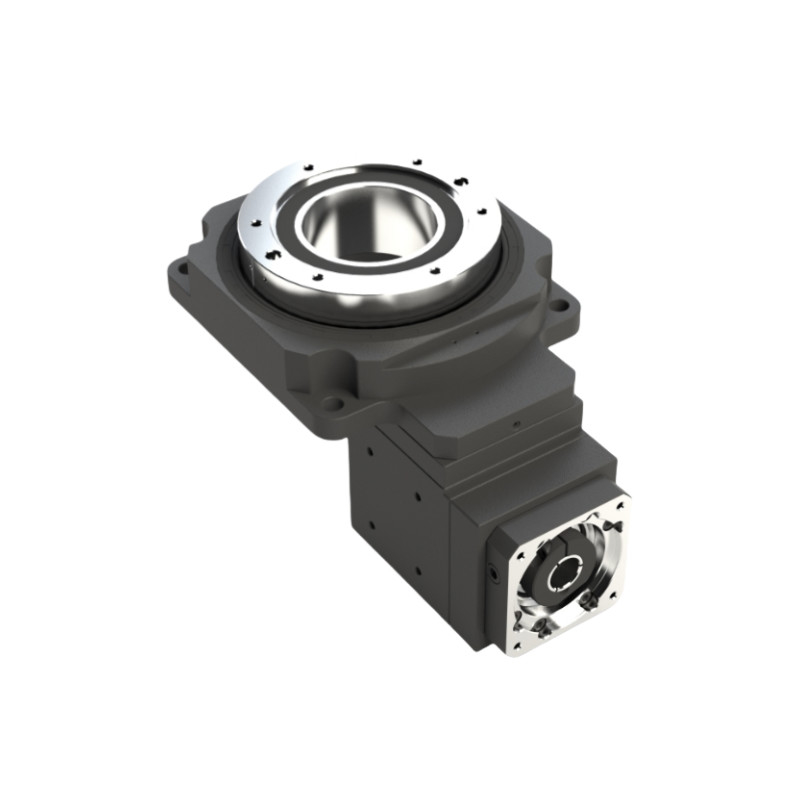

Detaylı Resimler

Çizimler

Boş Döner Platformu Uygulamaları

Robotik

Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.

Otomasyon Sistemleri

Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.

CNC İşleme

CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.

Tıbbi Ekipman

Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.

Havacılık ve Savunma

Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.

Telekomünikasyon

En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.

Ambalaj ve Nakliye
