Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Dik Açılı Boş Döner Masa
Right Angle Hollow Rotary Table is a kind of rotating load device that specially designed for 90 degree force direction changes in some application for the purpose of spacing saving or special mechanism design.
Yukarıdaki spiral eğri dişli tasarımlı yumuşak gövde ve temas diş yüzeyinin optimize edilmiş tasarımı, yükü eşit hale getirir ve yüksek tork çıkışına izin verir.Gezegen azaltıcısıyla birleştirildiğinde, vites oranı 1'e kadar artarak daha büyük olacaktır:50.
Düğmeler yüksek dayanıklılıklı karbürleyici alaşımlı çelikten yapılır ve karbürlendikten sonra diş yüzeyinin sertliği HRC60±2°'ya ulaşabilir.
Servo motorla bağlantılı olarak, kam endeksleyicisinin elde edemeyeceği rakam kontrolünü karşılayabilen herhangi bir açıda segmentler yapabilir.
Ana Bileşenler
Alt plaka: Tüm montajı destekleyen ve makinelere monte edilmesini sağlayan temel.
Döner mekanizma: Bu, masanın 360 derece dönmesini sağlayan dişlileri veya motorları içerir.
Çürük Şaktı: Araçların, soğutma suyunun veya kabloların geçmesine izin veren merkezi boş bölüm.
Masa Üstü: Çalışma parçalarının yerleştirildiği yüzey, sıklıkla sıkıştırma için T yuvaları vardır.
Açı ayarlama mekanizması: İstenen işleme pozisyonlarına ulaşmak için masanın hassas bir açılmasına izin verir.
Taşıma Sistemi: İşlem sırasında pürüzsüz dönüş ve istikrar sağlar.
Kontrol Sistemi: Kesin konumlandırma ve hareket için dijital okumaları veya CNC entegrasyonunu içerebilir.
Yüksek hassasiyet:
5 ark saniyesinden daha az tekrarlanan konumlandırma doğruluğu elde ederek, zorlu uygulamalarda güvenilir performans sağlar.
Yüksek Sertlik:
Hassas çapraz rulo rulmanları tarafından desteklenen platform, geleneksel rulmanların on katından fazla sertliği sağlayarak önemli radyal, eksenel ve devrilme kuvvetlerine dayanabilir.
Esnek Motor Uyumluluğu:
Servo ve adımlı motorlar da dahil olmak üzere çeşitli marka ve motor türlerine uyum sağlamak için kolayca yapılandırılabilir, özelleştirilebilir flensler ve giriş ocağı ile.
 |
Model | Model | Model | Düz açı oranı |
| Çürük Döner Masa | Düz açı | |||
|
HRG60Z |
HRG60 | HAS042 |
2, 3 |
Performans Parametresi
| Performans parametresi HRG60Z | ||||||
| Çıktı Platformu Destek | Çapraz rulo rulmanı | İzin verilen çıkış hızı | 200 rpm | Dönüş İnersiyası | 735x10-7 kg.m2 | |
| Değişim Hareketi | 360° ((Herhangi bir açıda dönme) | Tekrarlanan konumlandırma doğruluğu | ±15 ark saniyesi | Konumlama Doğruluğu | ≤30 ark saniye | |
| Eşleşen Motor (Bölüm) | 50-100W ServoMotor Φ8-Φ30-Φ46-M4 |
İzin verilen eksen yükü | 150N | Yağlama | Sentetik Yağ | |
| Azaltma oranı | 10 | 15 | İzin verilen radyal yük | 300N | çalışma sıcaklığı | -10°C~90°C |
| Adli çıkış tork | 5NM | Çıkış Platformu Paralelliği | 0.02 mm | Hizmet Hayatı | 20000 saat | |
| En yüksek hızlanma tork | 9NM | Çıktı platformu yüzeyinin akışı | 0.01mm | Üretim seviyesi | IP65 | |
| Acil durma tork | 15NM | Çıkış Platformu Çemberinin Çıkışı | 0.01mm | Gürültü seviyesi | ≤ 65dB | |

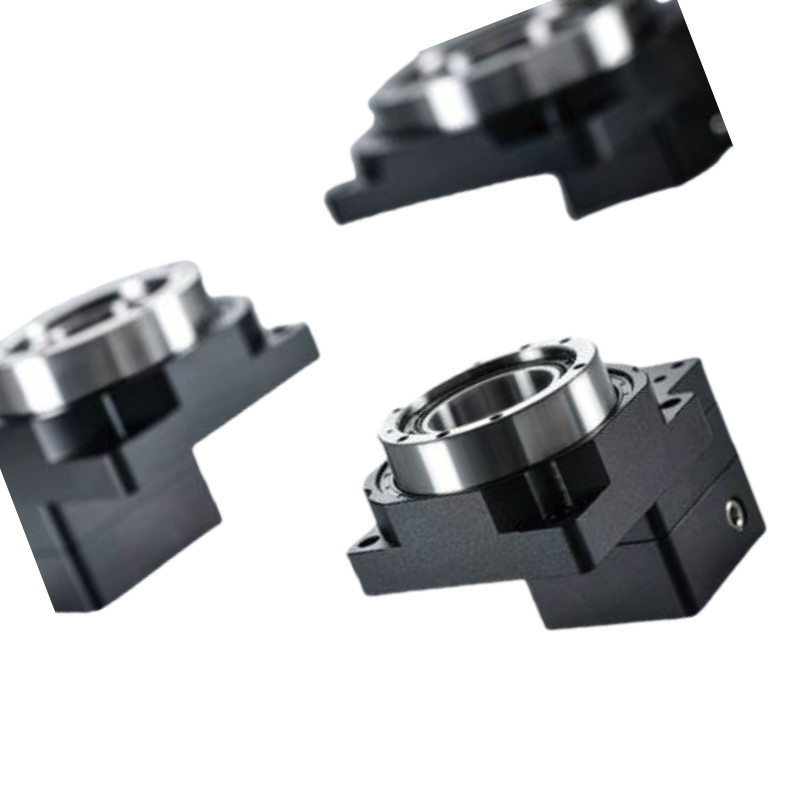

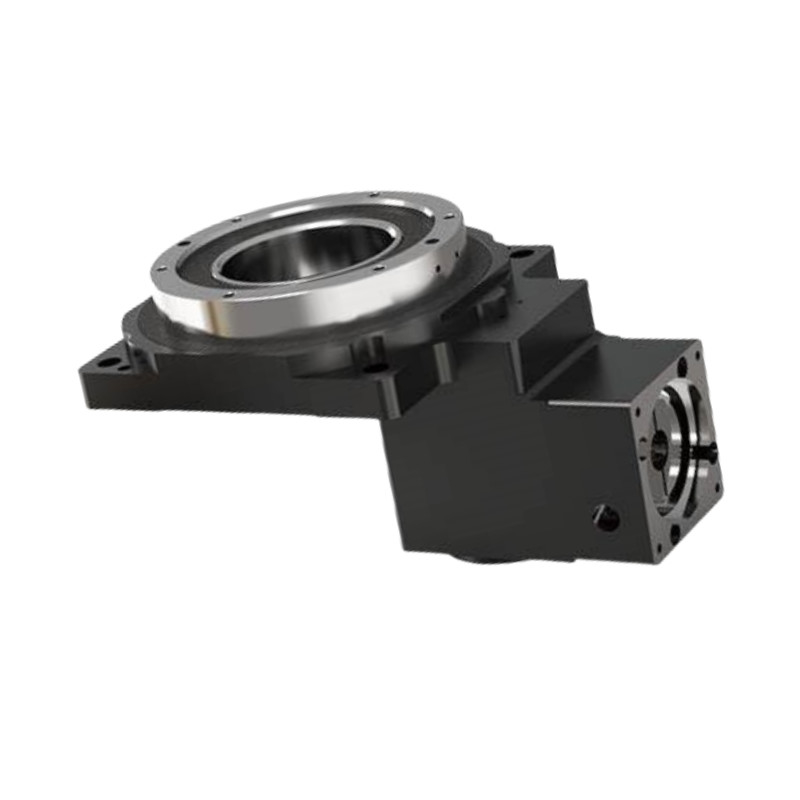

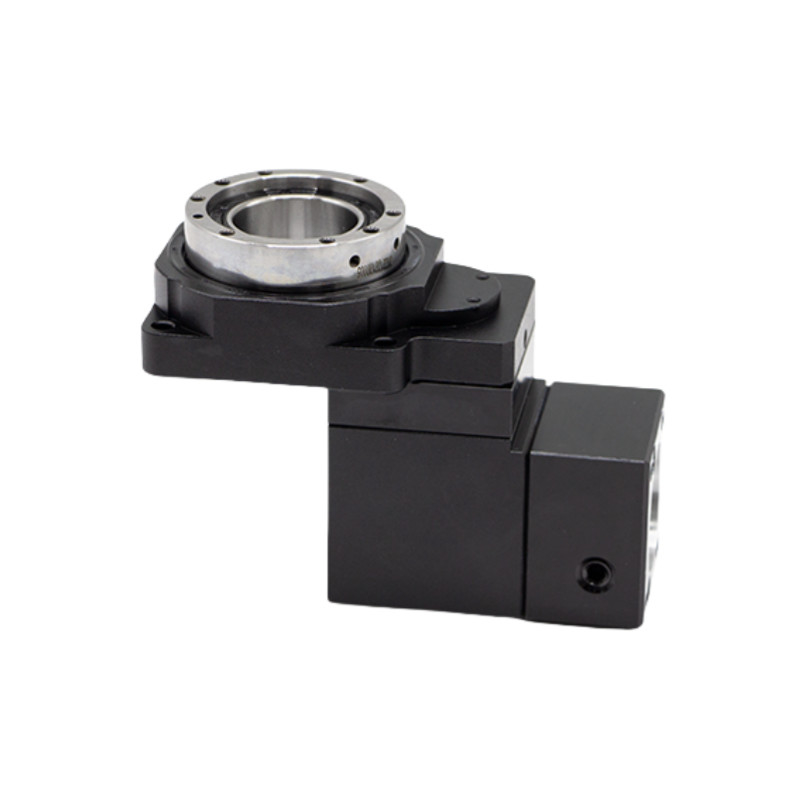

Detaylı Resimler
|
|
|
Çizimler
Boş Döner Platformu Uygulamaları
Robotik
Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.
Otomasyon Sistemleri
Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.
CNC İşleme
CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.
Tıbbi Ekipman
Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.
Havacılık ve Savunma
Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.
Telekomünikasyon
En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.
