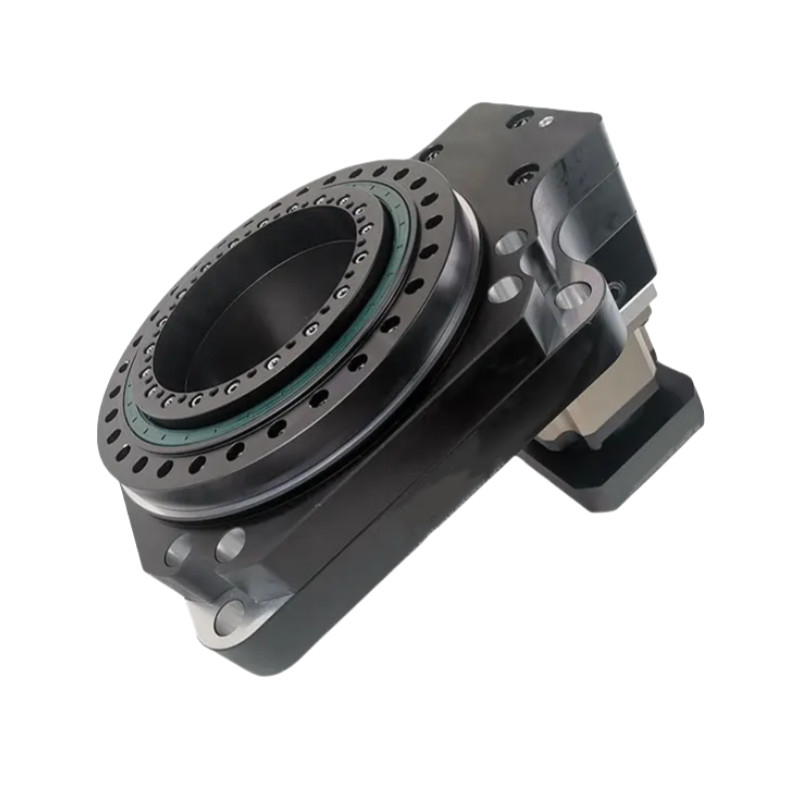

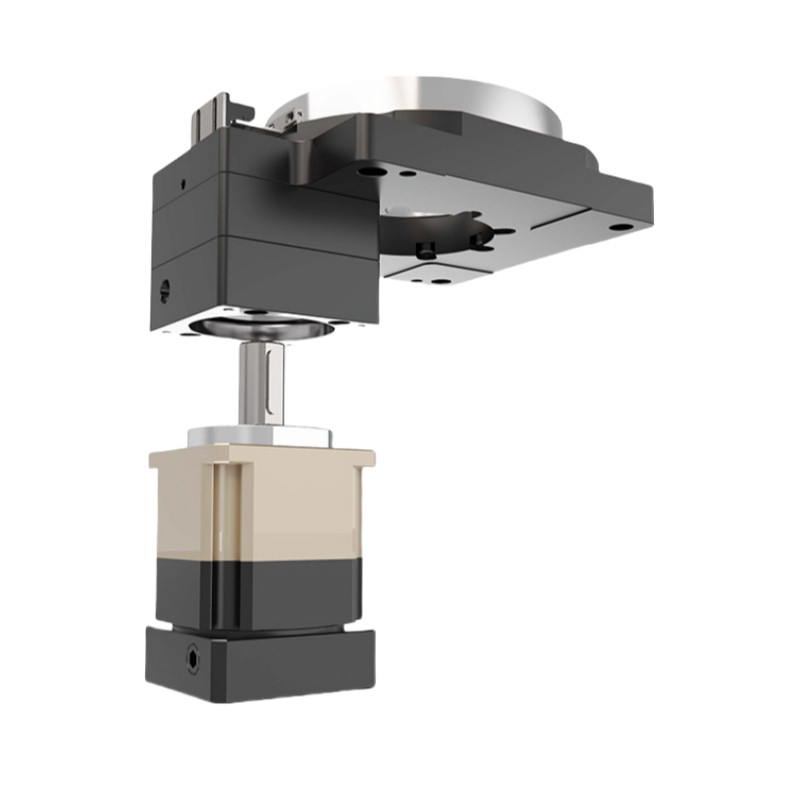

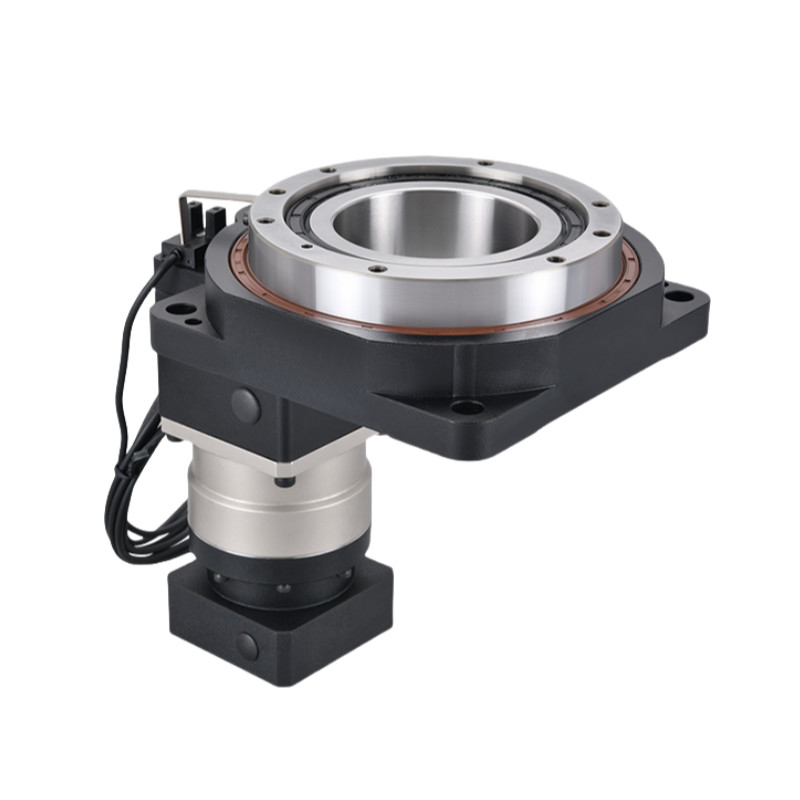

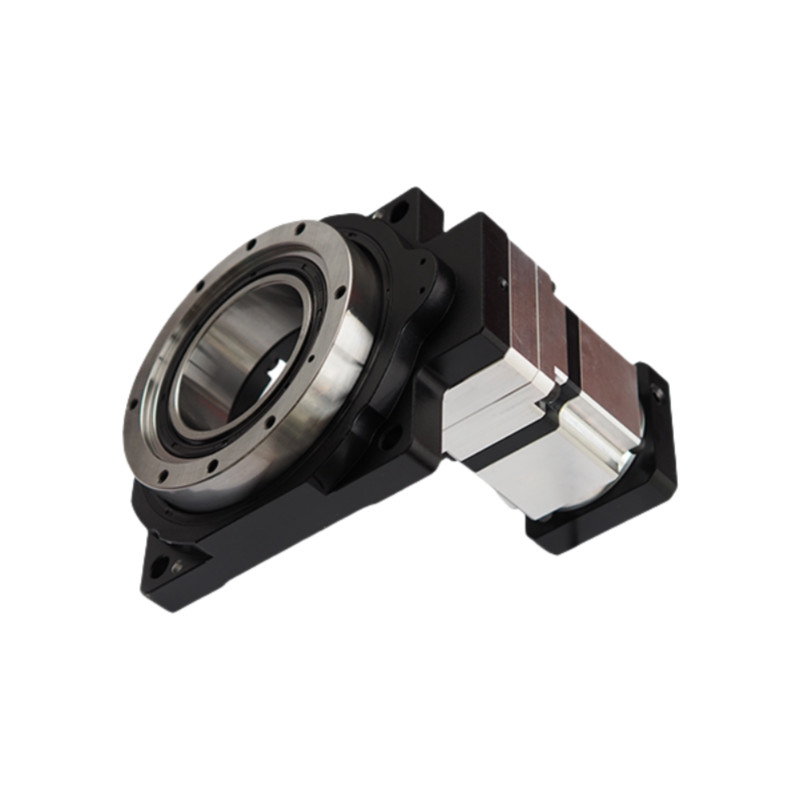

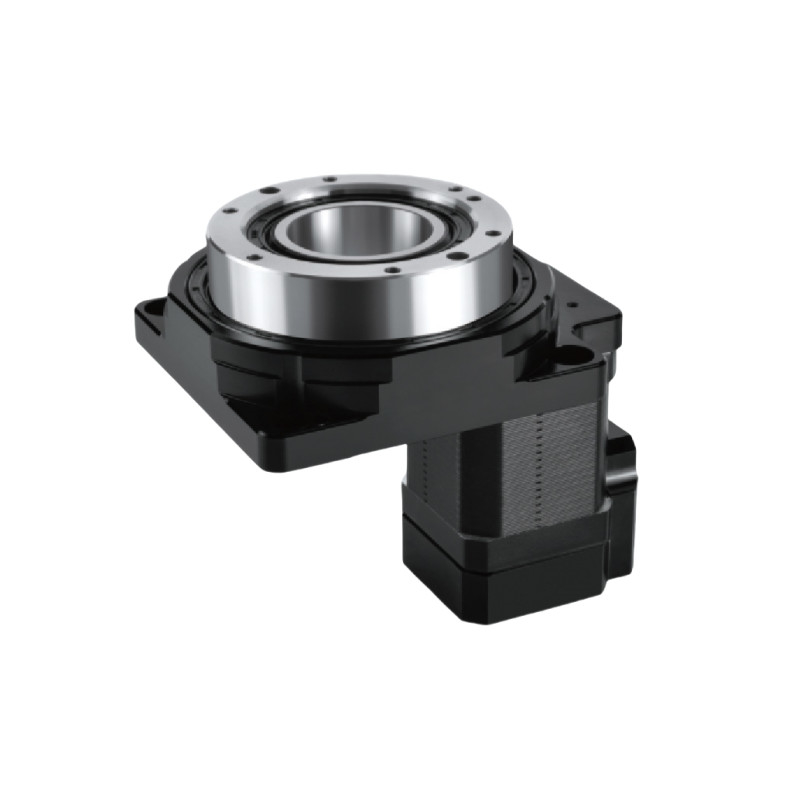

Name: Yüksek hassasiyetli boş döner masa aktör gezegen dişli kutusu ile döner platform masa
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HRG Serisi içi boş planet entegre makine
Availability: InStock

Evde > Ürünler > Çürük Döner Masa >

Yüksek hassasiyetli boş döner masa aktör gezegen dişli kutusu ile döner platform masa

Gezegen dişli kutusu boş döner masa

Yüksek hassasiyetli boş döner masa

Döner platform boş döner masa

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HRG Serisi içi boş planet entegre makine

Bizimle İletişim

Bir İndirim İste

Yüksek hassasiyetli boş döner masa aktör gezegen dişli kutusu ile döner platform masa

Ürün Ayrıntıları

Ürün:

HRG-280A içi boş planet entegre makine

Çıktı Platformu Desteği:

Çapraz Makaralı Rulman

Hareketi Değiştir:

360° (Herhangi Bir Açıda Dönüş)

Eşleşen Motor(Boyut):

750-1.5KW ServoMotor

İzin verilen eksenel yük:

7000Nm

İzin Verilen Radyal Yük:

3500Nm

Nominal çıkış torku:

120Nm

Azaltma oranı:

30, 50, 70, 100

İzin Verilen Çıkış Hızı:

250 devir

Çalışma sıcaklığı:

-10℃~90℃

Üretim Seviyesi:

IP65

Gürültü Seviyesi:

≤65dB

Yağlama:

Sentetik gres

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Müzakere edilecek

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Yüksek hassasiyetli gezegen dişli kutusu için boş döner aktör döner platform tablosu

En İyi Fiyatı Bulun

Yüksek hassasiyetli gezegenli dişli kutusu ile boş döner platform ağır yük için gezegenli azaltma döner masa

En İyi Fiyatı Bulun

Ağır Yüklü Gezegen Redüksiyon Döner Masası Ağır Görevli Çürük Döner Aşama

En İyi Fiyatı Bulun

Yüksek hassasiyetli ağır yük için boş dönen platform gezegen azaltma dönen masa

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HRG 280A SerisiBoş Gezegenli Entegre Döner Masa

Gezegensel dişli kutusuyla boş döner platform, hassas hareket için boş döner bir yapıyı gezegenli dişli kutusuyla birleştiren mekanik bir sistemdir.Çürük tasarım kabloların veya sıvıların kolayca yönlendirilmesini sağlar, gezegen şanzımanı yüksek tork ve düşük geri tepki sağlarken, pürüzsüz ve doğru dönme hareketi sağlar.ve otomatik sistemler.

Ana Bileşenler

Temel: Tüm montajı destekleyen sağlam platform.

Döner platform: İş parçasını tutan ve dikey veya yatay bir eksen etrafında dönebilen parça.

Sürücü Mekanizmi: Bu, dönüşü ve konumlandırmayı sağlayan motorları (servo veya stepper), dişlileri ve kemerleri içerir.

İndeksleme Sistemi: Bu, masanın belirli açılarda yerinde kilitlenmesi için sıklıkla iğne veya detent kullanılarak hassas bir konumlandırmayı sağlar.

Kontrol Sistemi: Hareketi yöneten elektronikler, kontrolörler, sensörler ve programlama için kullanıcı arayüzleri de dahil.

Lageranlar: Sürtünmeyi en aza indirerek masanın pürüzsüz dönmesine izin verin.

Montaj Özellikleri: İş parçasının sağlam bir şekilde tutulduğunu sağlamak için armatür veya aletlerin takılması için yuvalar veya delikler.

Güç kaynağı: Sürüş mekanizması ve kumandaları için gerekli gücü sağlar.

Temel Özellikler

360 derecelik Dönüş: Çok taraflı işleme için bir iş parçasını döndürme yeteneği sağlar.

Hassas Kontrol: Genellikle doğru konumlandırma için dijital okumalar veya kodlayıcılarla donatılır.

Çeşitlilik: Basit geometriden karmaşık geometrilere kadar çok çeşitli uygulamalar için uygundur.

Bağlama mekanizması: Çalışma sırasında istikrarını sağlamak için iş parçacıklarını sıkıca bağlar.

Model	Model	Model	oranı
Model	Çürük Döner Masa	Gezegen Redüktörü	oranı
HRG280A	HRG280	HA115	3, 5, 7, 10

Performans Parametresi

HRG280A
Çıktı Platformu Destek	Çapraz rulo rulmanı				İzin verilen çıkış hızı	250 rpm	Dönüş İnersiyası	27619x10-6 kg.m2
Değişim Hareketi	360° ((Herhangi bir açıda dönme)				Tekrarlanan konumlandırma doğruluğu	±15 ark saniyesi	Konumlama Doğruluğu	≤30 ark saniye
Eşleşen Motor (Bölüm)	750-1KW ServoMotor Φ14-Φ50-Φ70-M4				İzin verilen eksen yükü	7000N	Yağlama	Sentetik Yağ
Azaltma oranı	30	50	70	100	İzin verilen radyal yük	3500N	çalışma sıcaklığı	-10°C~90°C
Adli çıkış tork	120NM				Çıkış Platformu Paralelliği	0.02 mm	Hizmet Hayatı	20000 saat
En yüksek hızlanma tork	216NM				Çıktı platformu yüzeyinin akışı	0.01mm	Üretim seviyesi	IP65
Acil durma tork	600NM				Çıkış Platformu Çemberinin Çıkışı	0.01mm	Gürültü seviyesi	≤ 65dB
