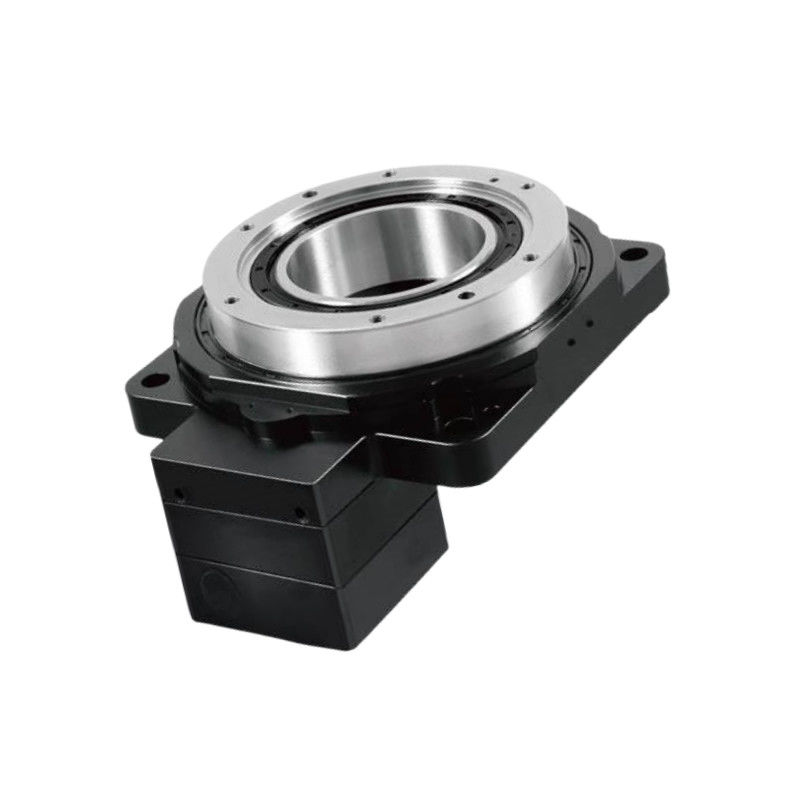

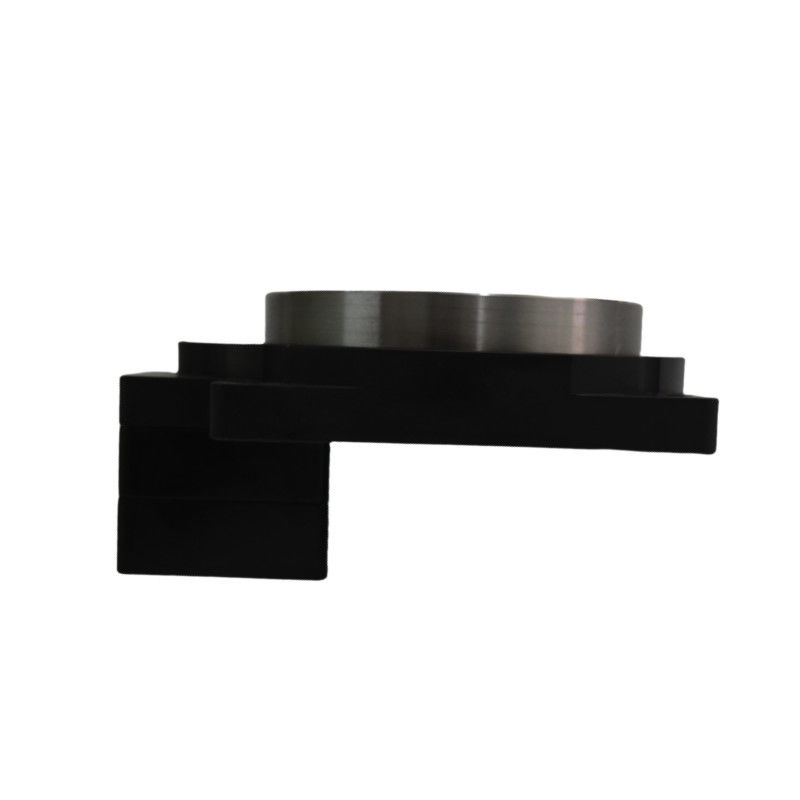

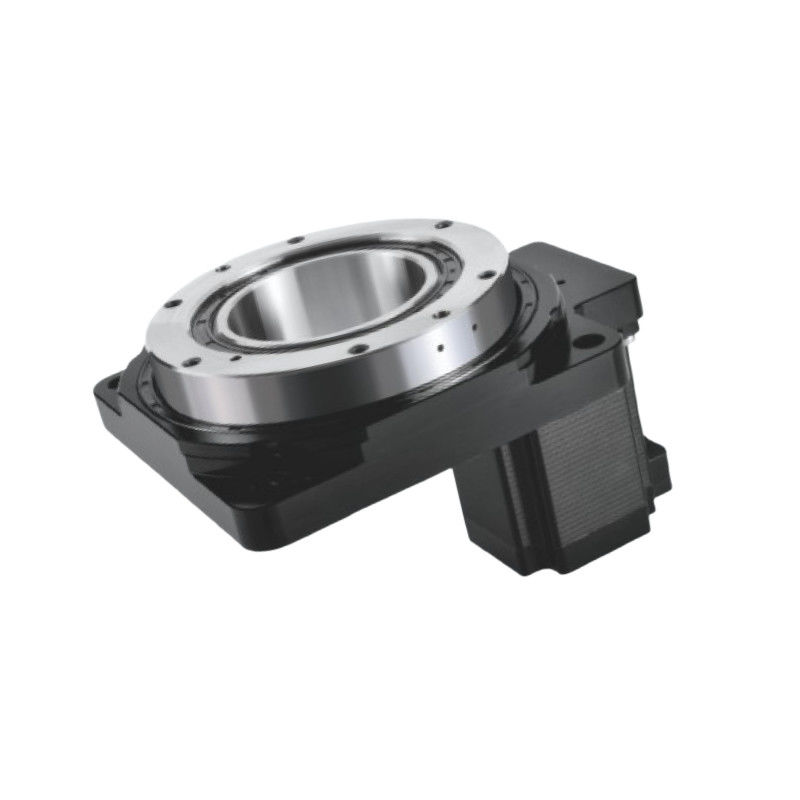

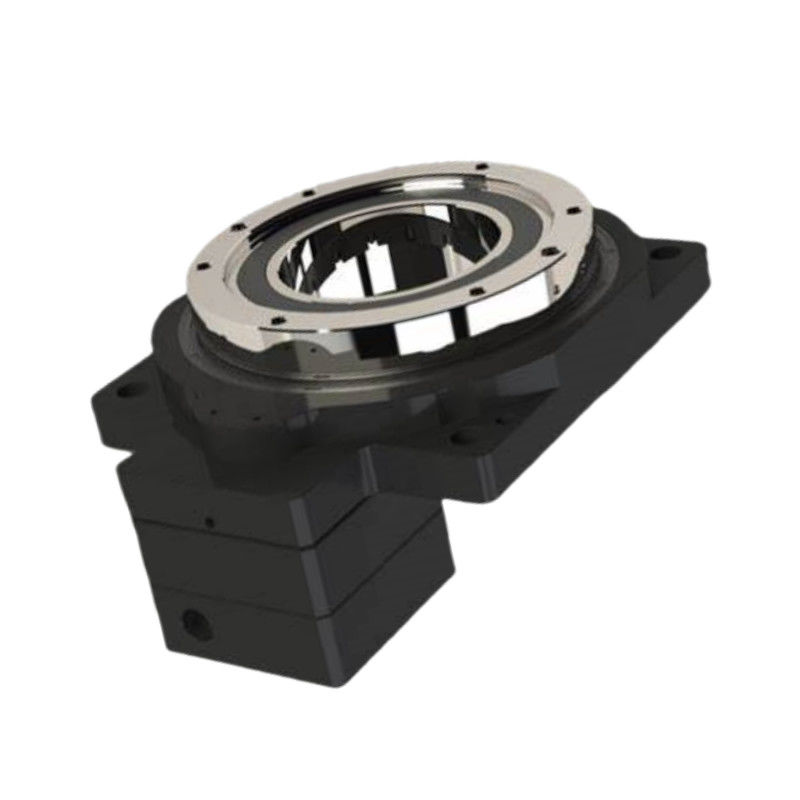

HRG 200 SerisiÇürük Döner Masa
Çürük döner platform, kabloların, boruların veya diğer bileşenlerin merkezinden geçmesine izin verirken hassas bir dönme hareketi sağlamak için tasarlanmış mekanik bir cihazdır.Bu benzersiz tasarım birkaç avantaj sunuyor, çeşitli uygulamalarda daha çok yönlü ve kolaylık da dahil olmak üzere.
Çürük bir döner platformun yapısı
Temel Çerçeve:
Diğer tüm bileşenleri barındıran temel destek, bütün montajın istikrarını ve sertliğini sağlar.
Döner disk:
Orta bir eksenin etrafında dönen ana platform. İş parçasının monte edildiği yer ve genellikle yüksek hassasiyet için tasarlanmıştır.
Hollow Center:
Kabloların, boruların veya diğer bileşenlerin geçmesini sağlayan, daha temiz kurulumları ve daha kolay yönlendirmeyi sağlayan merkezi açıklık.
Çapraz rulo rulmanları:
Döner diski destekleyen hassas rulmanlar. Konfigurasyonları, pürüzsüz dönmeyi sağlayan yüksek yük kapasitesi ve sertliği sağlar.
Sürücü Mekanizmi:
Bu, dönüş için gerekli tork ve kontrolü sağlayan motoru (genellikle bir servo veya adım motoru) ve ilgili dişlileri (helikal dişliler gibi) içerir.
Düzenlenebilir Sertifikasyon Mekanizması:
Geri tepkiyi en aza indirmek ve konumlandırma doğruluğunu artırmak için dişliler arasındaki boşluğun ince ayarlanmasını sağlayan bir sistem.
Giriş Çubuğu ve Flanş:
Motoru platformla bağlayan bileşenler. Özelleştirilebilir arayüzler çeşitli motor markaları ve türleriyle uyumluluğu sağlar.
Kontrol Arayüzü:
Dönüş hızı, yönü ve konumunu kontrol eden motorun işleyişini yöneten elektronik bileşenler veya sistemler.
Montaj Noktaları:
Çalışma parçalarını veya armatürlerini sabitlemek için platformdaki yerler, çalışma sırasında istikrarı sağlar.
Performans Parametresi
| HRG200-10K |
| Çıktı Platformu Destek |
Çapraz rulo rulmanı |
İzin verilen çıkış hızı |
200 rpm |
Dönüş İnersiyası |
27169x10-6 kg.m2 |
| Değişim Hareketi |
360° ((Herhangi bir açıda dönme) |
Tekrarlanan konumlandırma doğruluğu |
±15 ark saniyesi |
Konumlama Doğruluğu |
≤30 ark saniye |
| Eşleşen Motor (Bölüm) |
Φ19-Φ70-Φ90-M6 |
İzin verilen eksen yükü |
4000N |
Yağlama |
Sentetik Yağ |
| Azaltma oranı |
10 |
İzin verilen radyal yük |
2500N |
çalışma sıcaklığı |
-10°C~90°C |
| Adli çıkış tork |
112NM |
Çıkış Platformu Paralelliği |
0.02 mm |
Hizmet Hayatı |
20000 saat |
| En yüksek hızlanma tork |
201.6NM |
Çıktı platformu yüzeyinin akışı |
0.01mm |
Üretim seviyesi |
IP65 |
| Acil durma tork |
336NM |
Çıkış Platformu Çemberinin Çıkışı |
0.01mm |
Gürültü seviyesi |
≤ 65dB |
| HRG200-18K |
| Çıktı Platformu Destek |
Çapraz rulo rulmanı |
İzin verilen çıkış hızı |
200 rpm |
Dönüş İnersiyası |
27169x10-6 kg.m2 |
| Değişim Hareketi |
360° ((Herhangi bir açıda dönme) |
Tekrarlanan konumlandırma doğruluğu |
±15 ark saniyesi |
Konumlama Doğruluğu |
≤30 ark saniye |
| Eşleşen Motor (Bölüm) |
Φ19-Φ70-Φ90-M6 |
İzin verilen eksen yükü |
4000N |
Yağlama |
Sentetik Yağ |
| Azaltma oranı |
18 |
İzin verilen radyal yük |
2500N |
çalışma sıcaklığı |
-10°C~90°C |
| Adli çıkış tork |
85NM |
Çıkış Platformu Paralelliği |
0.02 mm |
Hizmet Hayatı |
20000 saat |
| En yüksek hızlanma tork |
153NM |
Çıktı platformu yüzeyinin akışı |
0.01mm |
Üretim seviyesi |
IP65 |
| Acil durma tork |
680NM |
Çıkış Platformu Çemberinin Çıkışı |
0.01mm |
Gürültü seviyesi |
≤ 65dB |
Çizimler
Çürük döner masa için kurulum talimatı
Boş Döner Platformu Uygulamaları
Robotik:
Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.
Otomasyon Sistemleri:
Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.
CNC İşleme:
CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.
Tıbbi Ekipman:
Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.
Havacılık ve Savunma:
Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.
Telekomünikasyon:
En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.
Test ve Ölçüm:
Çeşitli koşullar altında performansı değerlendirmek için dönen numuneler veya bileşenler için test ekipmanlarına entegre.
Eğlence ve Medya:
Film yapımında ve canlı etkinliklerde pürüzsüz ve kontrollü hareket için kamera teçhizatlarında ve aydınlatma sistemlerinde kullanılır.
Endüstriyel Aygıtlar:
Verimli malzeme işlemi için rotasyon hareketine ihtiyaç duyulan taşıyıcılarda ve sıralama sistemlerinde uygulanır.
Araştırma ve Geliştirme:
Laboratuvarlarda ve araştırma tesislerinde tam açı ayarları gerektiren deneysel kurulumlar için kullanılır.
