HRG 170 SerisiÇürük Döner Masa
Çürük döner platform, kabloların, boruların veya diğer bileşenlerin merkezinden geçmesine izin verirken hassas bir dönme hareketi sağlamak için tasarlanmış mekanik bir cihazdır.Bu benzersiz tasarım birkaç avantaj sunuyor, çeşitli uygulamalarda daha çok yönlü ve kolaylık da dahil olmak üzere.
Ana Özellikler
Çürük Tasarım:
Merkezi açıklık, kabloların, hortumların veya diğer elemanların yönlendirilmesine izin verir, dağınıklığı azaltır ve dar alanlarda kurulumu basitleştirir.
Hızlı Hareket:
Yüksek doğruluk için tasarlanmış olan platform, 5 ark saniyesinden daha az olan tekrarlanan konumlandırma toleranslarına ulaşabilir ve bu da tam hareketler gerektiren uygulamalar için uygundur.
Sağlam İnşaat:
Genellikle yüksek kaliteli çapraz rulo rulmanları ile desteklenen platform, olağanüstü sertlik ve istikrar sağlayarak önemli yükleri ve kuvvetleri kaldırabilir.
Esnek Uyumluluk:
Servo ve adımlı motorlar da dahil olmak üzere çeşitli motor türlerini özelleştirilebilir flensler ve giriş ocağı ile barındırmak için tasarlanmıştır.
Başvurular:
Genellikle robotik, otomasyon, CNC işleme, tıbbi ekipman ve güvenilir ve hassas dönme hareketi gerektiren diğer birçok alanda kullanılır.
 |
Model |
Spesifikasyon |
Çürük çap |
oranı |
| (mm) |
(mm) |
|
HRG170-10K
HRG170-18K
|
170 |
72 |
10
18
|
Performans Parametresi
| HRG170-10/18K |
| Çıktı Platformu Destek |
Çapraz rulo rulmanı |
İzin verilen çıkış hızı |
200 rpm |
Dönüş İnersiyası |
27619x10-6 kg.m2 |
| Değişim Hareketi |
360° ((Herhangi bir açıda dönme) |
Tekrarlanan konumlandırma doğruluğu |
±15 ark saniyesi |
Konumlama Doğruluğu |
≤30 ark saniye |
| Eşleşen Motor (Bölüm) |
Φ19-Φ70-Φ90-M6 |
İzin verilen eksen yükü |
3000N |
Yağlama |
Sentetik Yağ |
| Azaltma oranı |
10 |
18 |
İzin verilen radyal yük |
2000N |
çalışma sıcaklığı |
¥-10°C~90°C |
| Adli çıkış tork |
55NM |
45NM |
Çıkış Platformu Paralelliği |
0.02 mm |
Hizmet Hayatı |
20000 saat |
| En yüksek hızlanma tork |
99NM |
81NM |
Çıktı platformu yüzeyinin akışı |
0.01mm |
Üretim seviyesi |
IP65 |
| Acil durma tork |
165NM |
135NM |
Çıkış Platformu Çemberinin Çıkışı |
0.01mm |
Gürültü seviyesi |
≤ 65dB |

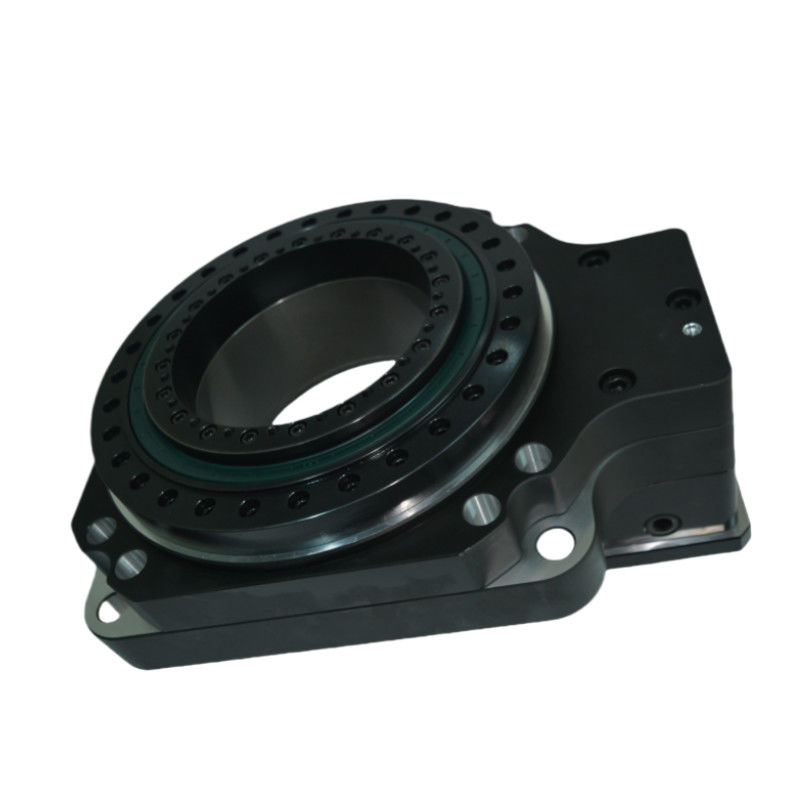

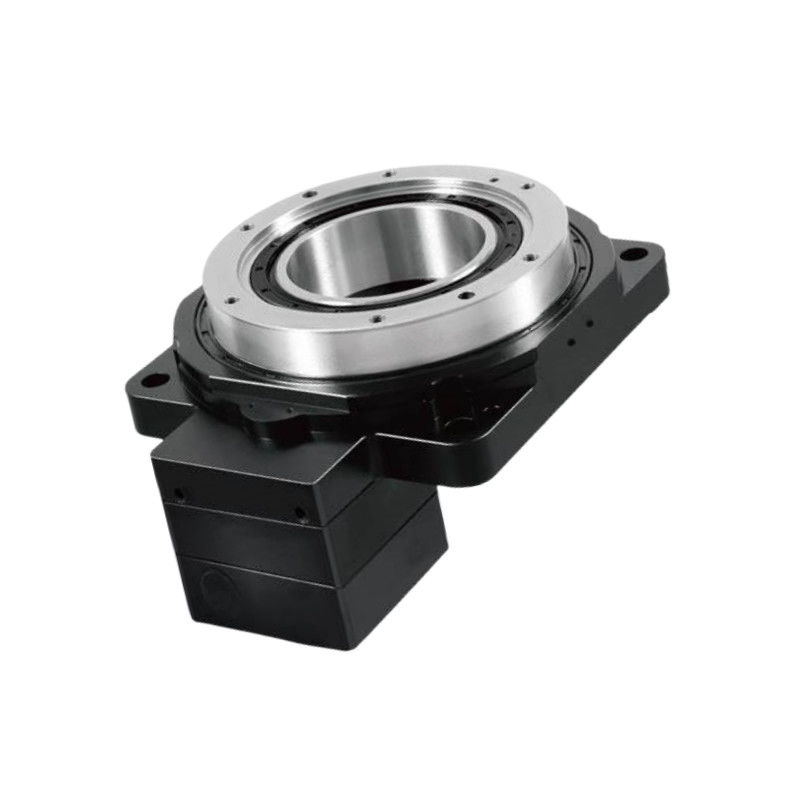

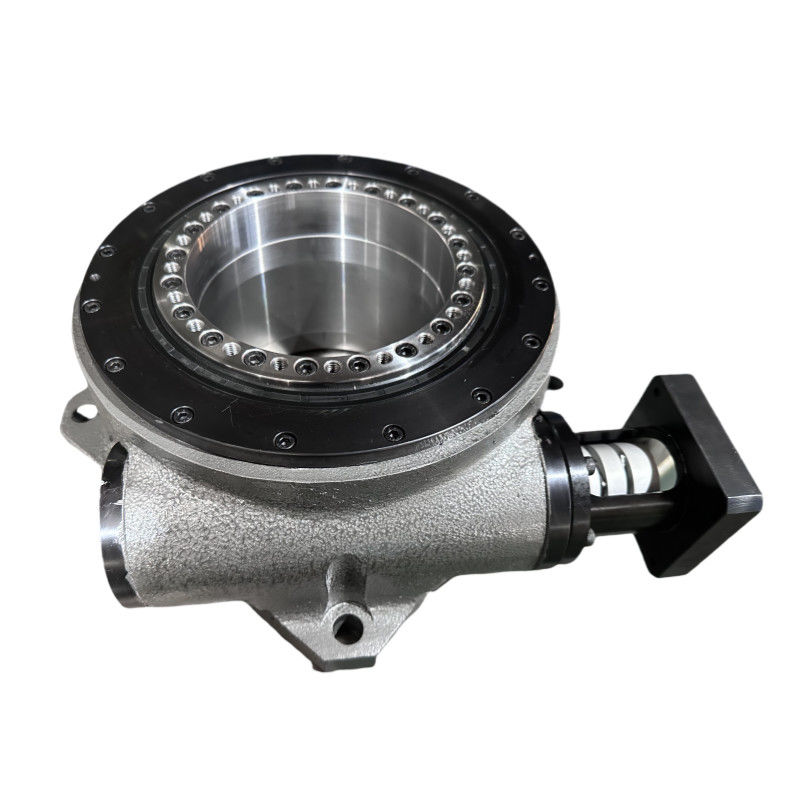

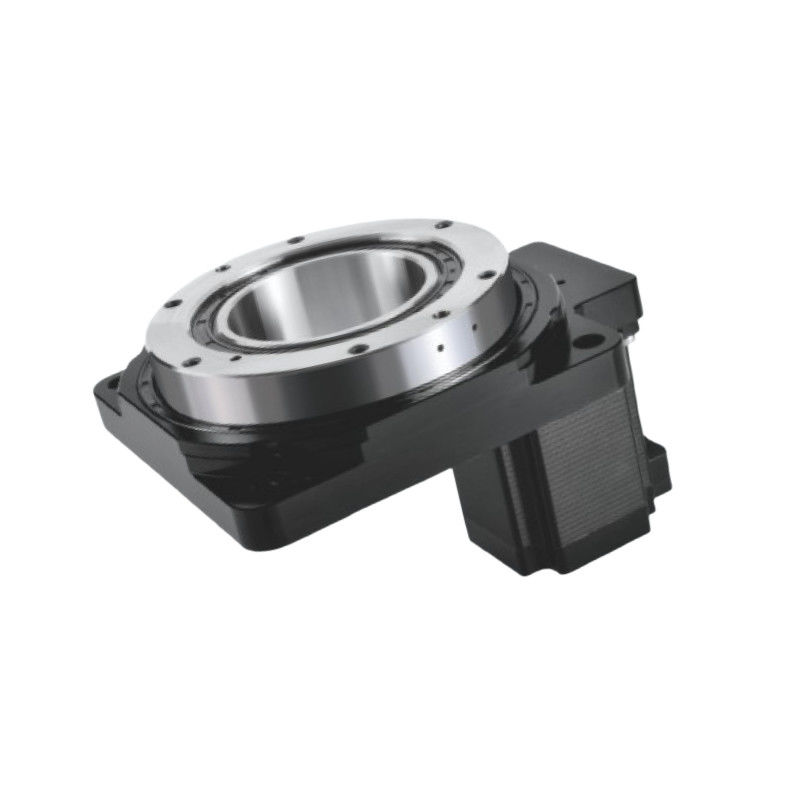

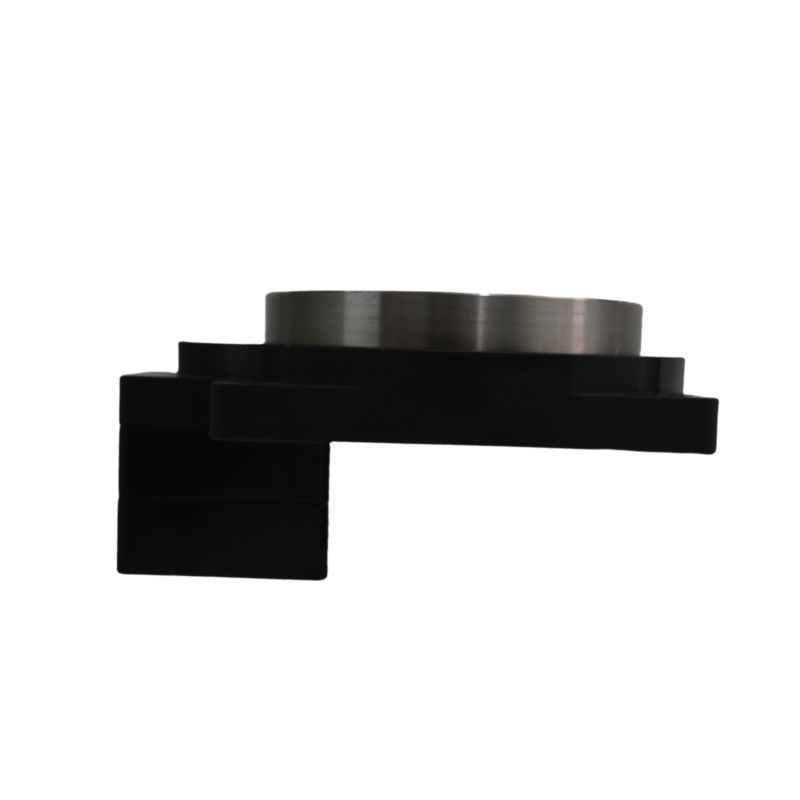

Detaylı Resimler
Çizimler
Çürük döner masa için kurulum talimatı
Boş Döner Platformu Uygulamaları
Robotik:
Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.
Otomasyon Sistemleri:
Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.
CNC İşleme:
CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.
Tıbbi Ekipman:
Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.
Havacılık ve Savunma:
Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.
Telekomünikasyon:
En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.
Test ve Ölçüm:
Çeşitli koşullar altında performansı değerlendirmek için dönen numuneler veya bileşenler için test ekipmanlarına entegre.
Eğlence ve Medya:
Film yapımında ve canlı etkinliklerde pürüzsüz ve kontrollü hareket için kamera teçhizatlarında ve aydınlatma sistemlerinde kullanılır.
Endüstriyel Aygıtlar:
Verimli malzeme işlemi için rotasyon hareketine ihtiyaç duyulan taşıyıcılarda ve sıralama sistemlerinde uygulanır.
Araştırma ve Geliştirme:
Laboratuvarlarda ve araştırma tesislerinde tam açı ayarları gerektiren deneysel kurulumlar için kullanılır.
