HRG 130 SerisiÇürük Döner Masa
Çürük döner platform, hassas dönme hareketi uygulamaları için tasarlanmış gelişmiş bir mekanik cihazdır. Kabloların ve boruların kolayca yönlendirilmesine izin veren benzersiz bir çürük tasarıma sahiptir.Çeşitli kurulumlarda çok yönlülüğünü artırmak.
Temel Özellikler
Yüksek hassasiyet:
5 ark saniyesinden daha az tekrarlanan konumlandırma doğruluğu elde ederek, zorlu uygulamalarda güvenilir performans sağlar.
Yüksek Sertlik:
Hassas çapraz rulo rulmanları tarafından desteklenen platform, geleneksel rulmanların on katından fazla sertliği sağlayarak önemli radyal, eksenel ve devrilme kuvvetlerine dayanabilir.
Esnek Motor Uyumluluğu:
Servo ve adımlı motorlar da dahil olmak üzere çeşitli marka ve motor türlerine uyum sağlamak için kolayca yapılandırılabilir, özelleştirilebilir flensler ve giriş ocağı ile.
Verimli Döner Çıktısı:
Çıktı torkunu artırmak için tek aşamalı spiral dişli azaltma mekanizması kullanır ve dişliler hassasiyet için 5. seviyenin altındadır.
Konforlu yükleme:
Platform yüzeyi, iş parçalarının doğrudan kilitlenmesini sağlar, yükleme sürecini kolaylaştırır ve operasyon verimliliğini artırır.
Düzenli Çalışma:
Istikrarlı ve pürüzsüz dönüş için tasarlanmış, hızlı konumlandırma ve çalışma sırasında minimum titreşim sağlar.
Sağlam İnşaat:
Yüksek performansı korurken çeşitli operasyonel streslere dayanacak şekilde inşa edilmiş, bu da endüstriyel ve otomasyon uygulamaları için uygun hale gelmiştir.
Çürük döner platform, yüksek hassasiyet, esneklik ve dayanıklılık gerektiren uygulamalar için idealdir ve robotik, imalat ve otomasyon endüstrilerinde değerli bir varlık haline gelir.
 |
Model |
Spesifikasyon |
Çürük çap |
oranı |
| (mm) |
(mm) |
|
HRG130-06K
HRG130-10K
HRG130-18K
|
130 |
62 |
6
10
18
|
Performans Parametresi
| HRG130-06/10/18K |
| Çıktı Platformu Destek |
Çapraz rulo rulmanı |
İzin verilen çıkış hızı |
200 rpm |
Dönüş İnersiyası |
2772x10-6 kg.m2 |
| Değişim Hareketi |
360° ((Herhangi bir açıda dönme) |
Tekrarlanan konumlandırma doğruluğu |
±15 ark saniyesi |
Konumlama Doğruluğu |
≤30 ark saniye |
| Eşleşen Motor (Bölüm) |
- Evet. |
İzin verilen eksen yükü |
2000N |
Yağlama |
Sentetik Yağ |
| Azaltma oranı |
18 |
İzin verilen radyal yük |
1200N |
çalışma sıcaklığı |
¥-10°C~90°C |
| Adli çıkış tork |
25NM |
Çıkış Platformu Paralelliği |
0.02 mm |
Hizmet Hayatı |
20000 saat |
| En yüksek hızlanma tork |
45NM |
Çıktı platformu yüzeyinin akışı |
0.01mm |
Üretim seviyesi |
IP65 |
| Acil durma tork |
75NM |
Çıkış Platformu Çemberinin Çıkışı |
0.01mm |
Gürültü seviyesi |
≤ 65dB |
| HRG130-18K Çürük Adımlı Doğrudan Bağlantı Tümü Birde Makine |
| Çıktı Platformu Destek |
Çapraz rulo rulmanı |
İzin verilen çıkış hızı |
200 rpm |
Dönüş İnersiyası |
2772x10-6 kg.m2 |
| Değişim Hareketi |
360° ((Herhangi bir açıda dönme) |
Tekrarlanan konumlandırma doğruluğu |
±15 ark saniyesi |
Konumlama Doğruluğu |
≤30 ark saniye |
| Eşleşen Motor (Bölüm) |
Φ14-Φ50-Φ70-M4 |
İzin verilen eksen yükü |
2000N |
Yağlama |
Sentetik Yağ |
| Azaltma oranı |
6 |
10 |
18 |
İzin verilen radyal yük |
1200N |
çalışma sıcaklığı |
¥-10°C~90°C |
| Adli çıkış tork |
43NM |
34NM |
25NM |
Çıkış Platformu Paralelliği |
0.02 mm |
Hizmet Hayatı |
20000 saat |
| En yüksek hızlanma tork |
77.4NM |
61.2NM |
45NM |
Çıktı platformu yüzeyinin akışı |
0.01mm |
Üretim seviyesi |
IP65 |
| Acil durma tork |
129NM |
102NM |
75NM |
Çıkış Platformu Çemberinin Çıkışı |
0.01mm |
Gürültü seviyesi |
≤ 65dB |

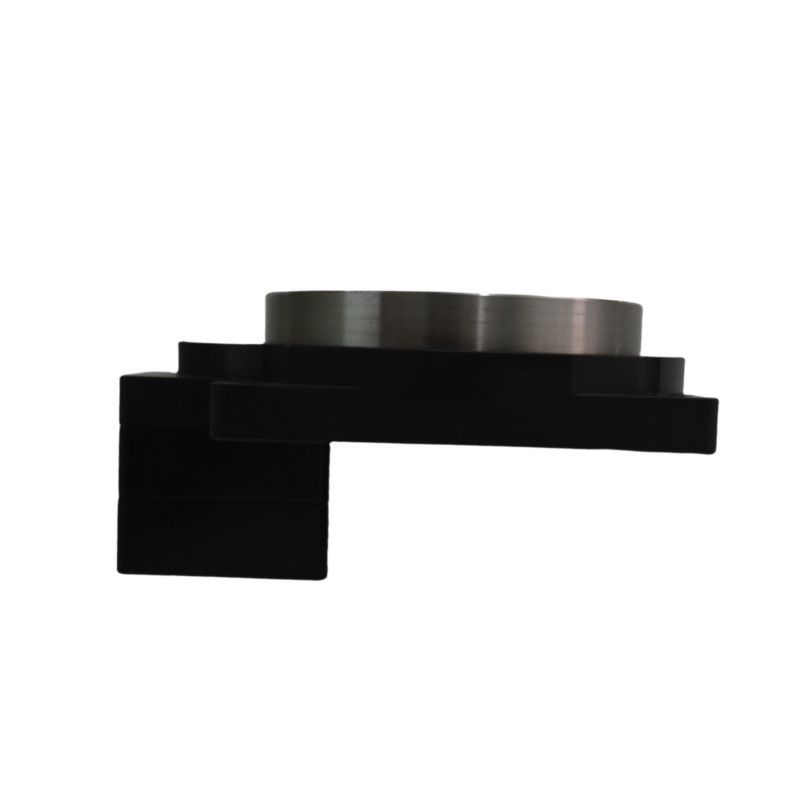

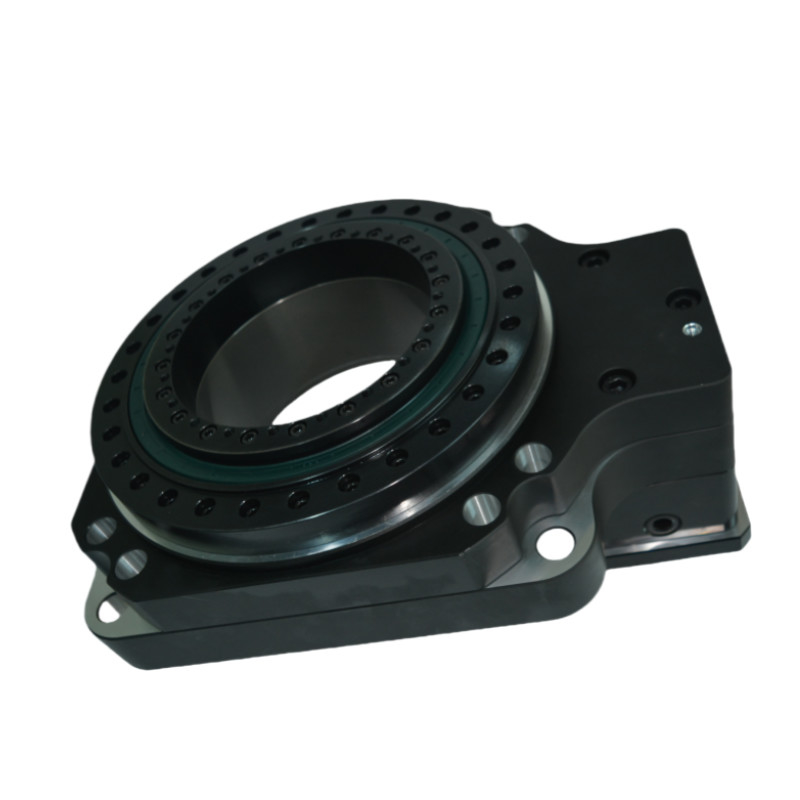

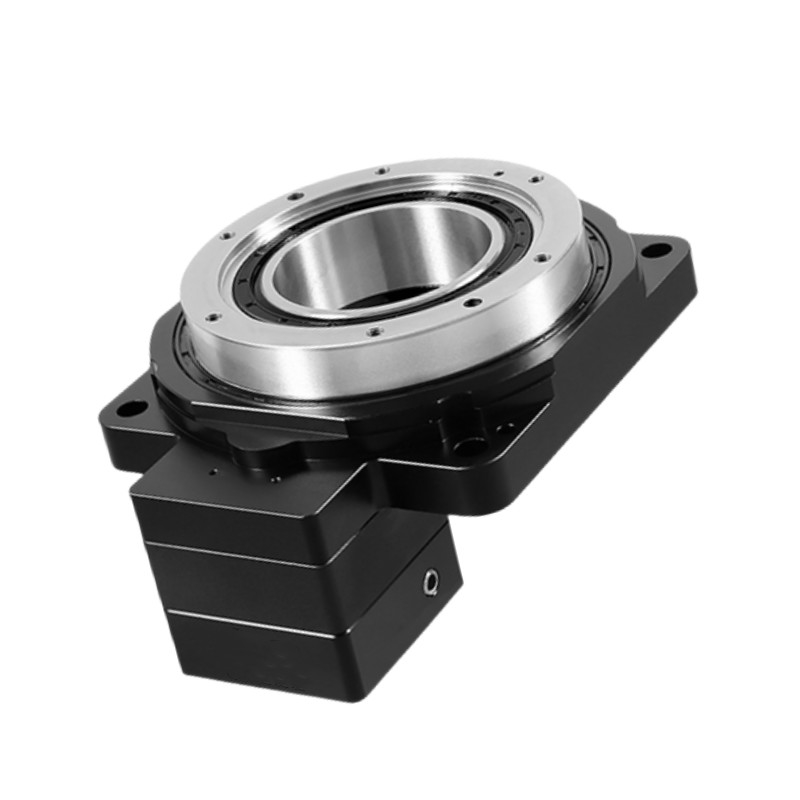

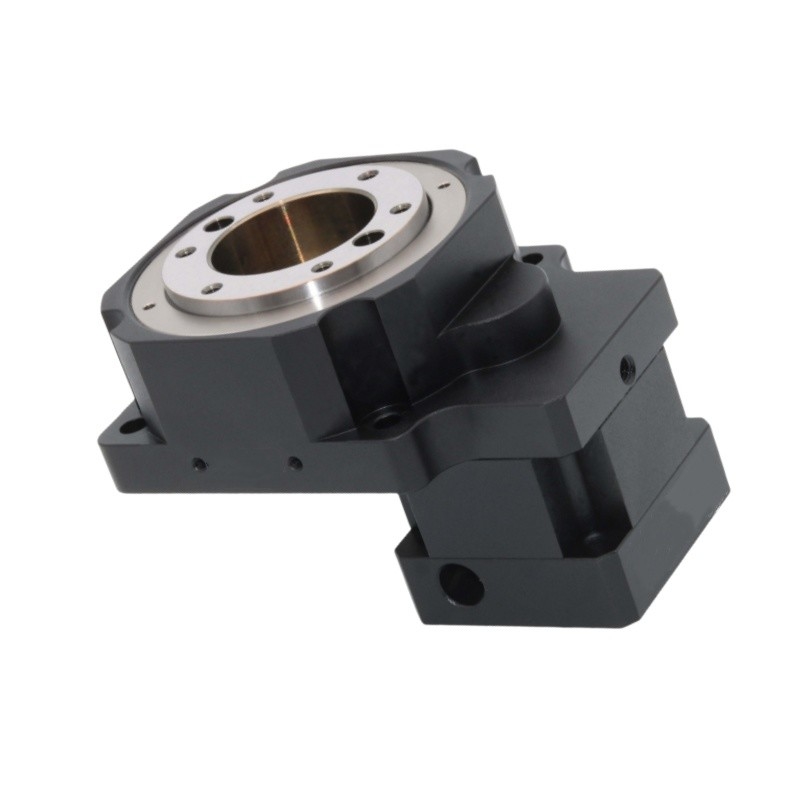

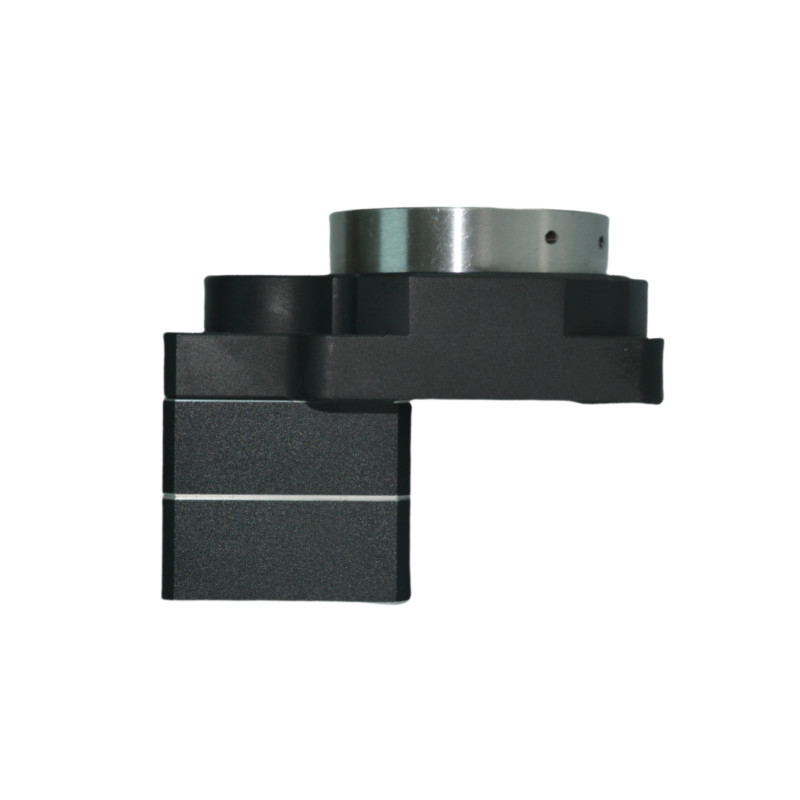

Detaylı Resimler
Çizimler
Çürük döner masa için kurulum talimatı
Boş Döner Platformu Uygulamaları
Robotik:
Montaj görevlerinde ve malzeme taşımacılığında kesin konumlandırma ve hareket için robot kollarında ve manipülatörlerde kullanılır.
Otomasyon Sistemleri:
Kesin dönüş hareketinin gerekli olduğu sıralama, ambalajlama ve paletleme gibi görevler için otomatik üretim hatlarına entegre edilmiştir.
CNC İşleme:
CNC makinelerinde freze, sondaj ve dönüş işlemleri sırasında iş parçasının hassas dönüşü için kullanılır.
Tıbbi Ekipman:
Tasarım sistemleri, cerrahi robotlar ve doğru konumlandırma ve hareket için laboratuvar otomasyonu gibi tıbbi cihazlarda kullanılır.
Havacılık ve Savunma:
Uçuş simülatörlerinde, radar sistemlerinde ve UAV'lerde doğru yönelim ve stabilizasyon için kullanılır.
Telekomünikasyon:
En iyi sinyal iletimi için doğru hizalama sağlamak için anten konumlandırma sistemlerinde kullanılır.
Test ve Ölçüm:
Çeşitli koşullar altında performansı değerlendirmek için dönen numuneler veya bileşenler için test ekipmanlarına entegre.
Eğlence ve Medya:
Film yapımında ve canlı etkinliklerde pürüzsüz ve kontrollü hareket için kamera teçhizatlarında ve aydınlatma sistemlerinde kullanılır.
Endüstriyel Aygıtlar:
Verimli malzeme işlemi için rotasyon hareketine ihtiyaç duyulan taşıyıcılarda ve sıralama sistemlerinde uygulanır.
Araştırma ve Geliştirme:
Laboratuvarlarda ve araştırma tesislerinde tam açı ayarları gerektiren deneysel kurulumlar için kullanılır.
