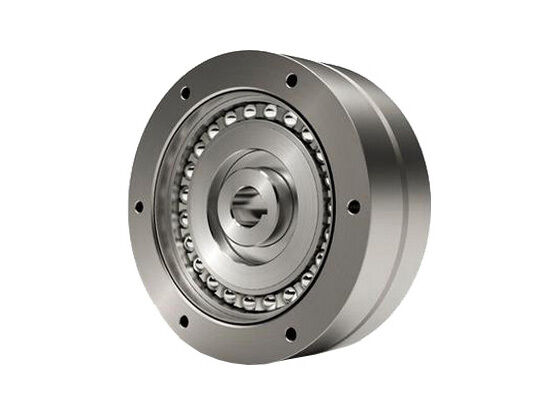

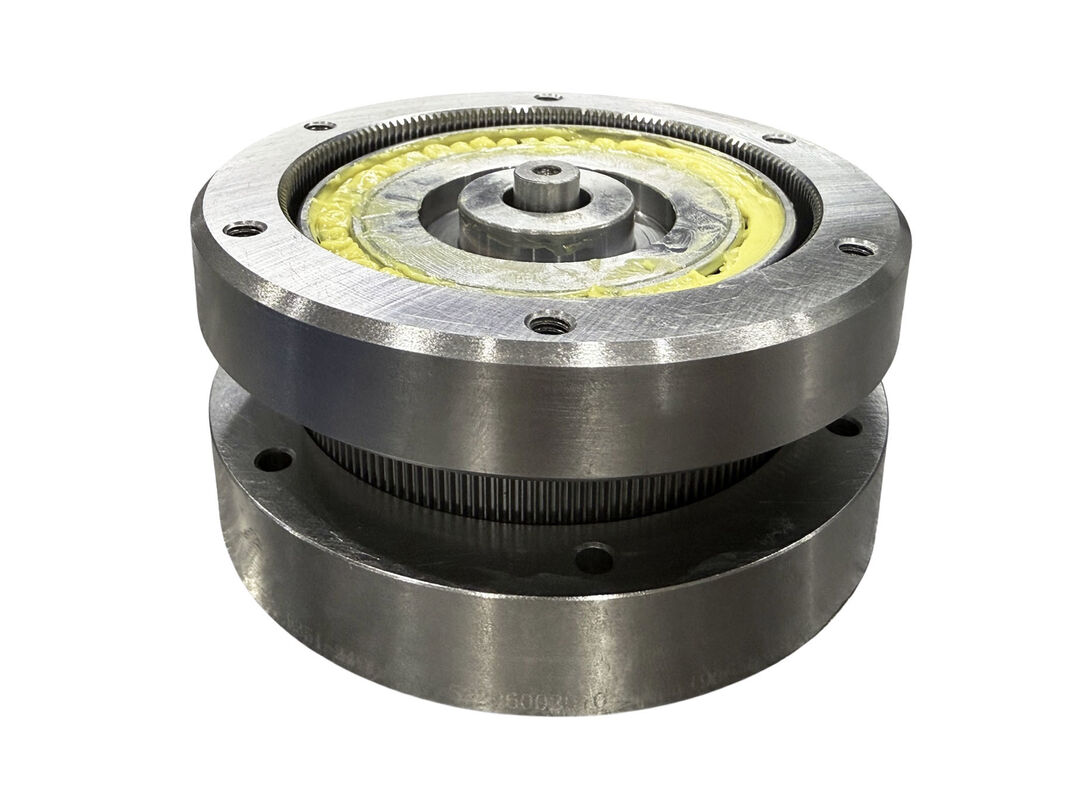

Name: Endüstriyel Robot Dairesel Spline Koaksiyel Gözleme Harmonik Tahrik Şanzımanı
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: fd'ler
Availability: InStock

Evde > Ürünler > Harmonik sürücü azaltıcı >

Endüstriyel Robot Dairesel Spline Koaksiyel Gözleme Harmonik Tahrik Şanzımanı

Menşe yeri:

Çin

Marka adı:

HONPINE

Model numarası:

fd'ler

Bizimle İletişim

Bir İndirim İste

Endüstriyel Robot Dairesel Spline Koaksiyel Gözleme Harmonik Tahrik Şanzımanı

Ürün Ayrıntıları

Azaltma oranı:

50,80,100,120,160,200,260

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Ambalaj bilgileri

köpüklü karton

Ödeme koşulları

T/T

Yetenek temini

2000000

İlişkili Ürünler

Endüstriyel Robot Dairesel Spline Koaksiyel Gözleme Harmonik Tahrik Şanzımanı

En İyi Fiyatı Bulun

HONPINE Fincan Tipi Motor Montajlı Doğrudan Mini Harmonik Tahrik Şanzımanı

En İyi Fiyatı Bulun

Video

Robot için Ultra Düz Yüksek Hassasiyetli Harmonik Sürüş Gerginlik Dalga Redüktörü

En İyi Fiyatı Bulun

Video

Endüstriyel robotlar için Ultra Düz Sıfır Geri Çarpışma Harmonik Sürücü Delek Kutusu

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HONPINE FDS Harmonik Sürüş Şanzımanının açıklaması

Differansiyel vites FDS serisi kombinasyon tipine ve bileşen tipine ayrılır.Kombine tip, diferansiyel mekanizmayı ekipmana kolay bir şekilde monte etmek için tek bir üniteye entegre etmeyi amaçlamaktadır., ve evinin, vites dişlilerini, katranları vb. doğrudan monte etmesini sağlar. Bileşen tipi düz ve ince bir tasarıma sahiptir.Müşterilerin kendi kapsül evlerini tasarlamalarını ve yapısal gereksinimlerine göre cihaz alanını optimize etmelerini sağlamak.
Harmonic Drive'ın benzersiz çalışma prensibini kullanan bu ultra kompakt bir diferansiyel cihaz, çalışma sırasında faz ve zamanlama ince ayarlamalarını gerçekleştirebilir.
FDS serisinin kombinasyon tipi, krep bileşeni tipiyle aynı dört temel bileşeni paylaşır.Ancak kombinasyon tipine ek ön ve arka sızdırma flansları ve destek rulmanları dahil edilir.FDS serisi, fincan tipi FSG serisi ile aynı çalışma prensibiyle çalışır.ve dalga jeneratörü rulmanlar iki sırada düzenlenmiştir, daha yüksek tork kapasitesini taşıyabilmek için dairesel spline ve flexspline'in diş genişliği arttırıldı.Pancake tipi, çıkış şaftına bağlanmak için flexspline ile aynı sayıda dişe sahip ekstra dairesel bir spline içerir..

HONPINE FDS Harmonik Sürüş Düğmesinin özellikleri

Model	Azaltma oranı	İsimlendirilmiş tork: Giriş 2000r/min		En yüksek tork Başlangıç/durma		Yasal maksimum. Ave.load değeri Döner		Anlık İzin verilen maksimum. Döner		Yasal maksimum. Giriş döner Hız ((r/min)	İzin veriliyor. Giriş döner Hız ((r/min)	Ağırlık
Model	Azaltma oranı	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	Yağ yağlayıcı	Yağ yağlayıcı	Kilo
FDS-14-50-CJ	50	4.4	0.45	5.4	0.55	5.4	0.55	13.7	1.4	3600	2500	0.2
FDS-14-88-CJ	88	5.9	0.6	9.8	1	9.8	1	19.6	2	3600	2500	0.2
FDS-14-100-CJ	100	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-14-110-CJ	110	7.8	0.8	13.7	1.4	9.8	1	19.6	2	3600	2500	0.2
FDS-17-50-CJ	50	15	1.6	20	2.1	20	2.1	41	4.2	3600	2500	0.4
FDS-17-80-CJ	80	20	2.1	25	2.5	24	2.5	45	4.6	3600	2500	0.4
FDS-17-100-CJ	100	24	2.5	33	3.4	26	2.7	56	5.8	3600	2500	0.4
FDS-17-120-CJ	120	24	2.5	40	4.1	26	2.7	60	6.2	3600	2500	0.4
FDS-20-50-CJ	50	25	2.5	34	3.5	34	3.5	69	7	3600	2500	0.6
FDS-20-80-CJ	80	34	3.5	41	4.2	41	4.2	72	7.3	3600	2500	0.6
FDS-20-100-CJ	100	40	4.1	53	5.4	49	5	94	9.6	3600	2500	0.6
FDS-20-128-CJ	128	40	4.1	67	6.8	49	5	102	10.4	3600	2500	0.6
FDS-20-160-CJ	160	40	4.1	77	7.9	49	5	86	8.8	3600	2500	0.6
FDS-25-50-CJ	50	39	4	55	5.6	55	5.6	108	11	3600	2500	1
FDS-25-80-CJ	80	56	5.7	69	7.0	69	7	122	12.4	3600	2500	1
FDS-25-100-CJ	100	67	6.8	91	9.3	91	9.3	160	16.3	3600	2500	1
FDS-25-120-CJ	120	67	6.8	108	11	108	11	190	19.4	3600	2500	1
FDS-25-160-CJ	160	67	6.8	135	13.8	108	11	172	17.6	3600	2500	1
FDS-25-200-CJ	200	67	6.8	147	15	108	11	172	17.6	3600	2500	1
FDS-32-50-CJ	50	76	7.8	108	11	108	11	216	22	3600	2300	2
FDS-32-78-CJ	78	108	11	137	14	137	14	245	25	3600	2300	2
FDS-32-100-CJ	100	137	14	176	18	176	18	323	33	3600	2300	2
FDS-32-131-CJ	131	137	14	255	26	216	22	451	46	3600	2300	2
FDS-32-157-CJ	157	137	14	294	30	216	22	500	51	3600	2300	2
FDS-32-200-CJ	200	137	14	314	32	216	22	372	38	3600	2300	2
FDS-32-260-CJ	260	137	14	314	32	216	22	372	38	3600	2300	2
FDS-40-50-CJ	50	137	14	196	20	196	20	353	36	3300	2000	3.6
FDS-40-80-CJ	80	196	20	245	25	245	25	431	44	3300	2000	3.6
FDS-40-100-CJ	100	255	26	314	32	314	32	549	56	3300	2000	3.6
FDS-40-128-CJ	128	294	30	392	40	392	40	686	70	3300	2000	3.6
FDS-40-160-CJ	160	294	30	461	47	451	46	813	83	3300	2000	3.6
FDS-40-200-CJ	200	294	30	529	54	451	46	745	76	3300	2000	3.6
FDS-40-258-CJ	258	294	30	627	64	451	46	745	76	3300	2000	3.6
FDS-50-80-CJ	80	363	37	441	45	441	45	784	80	3000	1700	7.2
FDS-50-100-CJ	100	470	48	578	59	578	59	1019	104	3000	1700	7.2
FDS-50-120-CJ	120	559	57	696	71	696	71	1225	125	3000	1700	7.2
FDS-50-160-CJ	160	559	57	833	85	833	85	1470	150	3000	1700	7.2
FDS-50-200-CJ	200	559	57	960	98	843	86	1411	144	3000	1700	7.2
FDS-50-242-CJ	242	559	57	1176	120	843	86	1411	144	3000	1700	7.2
FDS-65-78-CJ	78	745	76	921	94	921	94	1617	165	2200	1400	14
FDS-65-104-CJ	104	1070	109	1340	137	1340	137	2360	241	2200	1400	14
FDS-65-132-CJ	132	1070	109	1650	168	1570	160	2890	295	2200	1400	14
FDS-65-158-CJ	158	1070	109	1970	201	1570	160	3450	352	2200	1400	14
FDS-65-208-CJ	208	1070	109	2180	222	1570	160	2590	264	2200	1400	14
FDS-65-260-CJ	260	1070	109	2200	224	1570	160	2590	264	2200	1400	14
FDS-80-80-CJ	80	1320	135	1640	167	1640	167	2870	293	2000	1200	26
FDS-80-96-CJ	96	1660	169	2050	209	2050	209	3590	366	2000	1200	26
FDS-80-128-CJ	128	2300	235	2820	288	2830	289	4960	506	2000	1200	26
FDS-80-160-CJ	160	2350	240	3380	345	3130	319	5940	606	2000	1200	26
FDS-80-194-CJ	194	2350	240	4300	439	3130	319	6900	704	2000	1200	26
FDS-80-258-CJ	258	2350	240	4350	444	3130	319	5170	528	2000	1200	26
FDS-80-320-CJ	320	2350	240	4350	444	3130	319	5170	528	2000	1200	26
