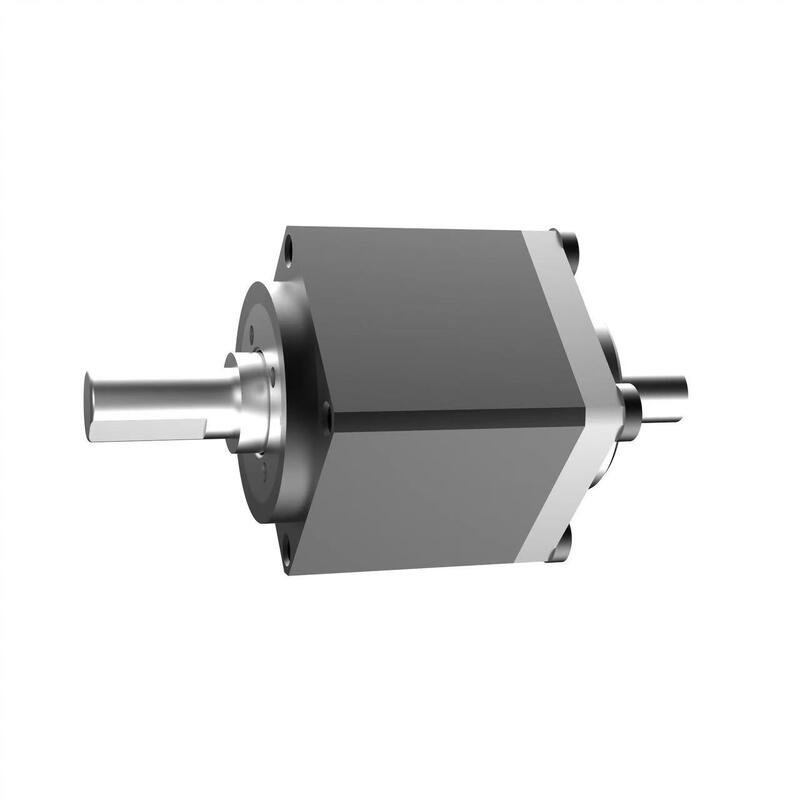

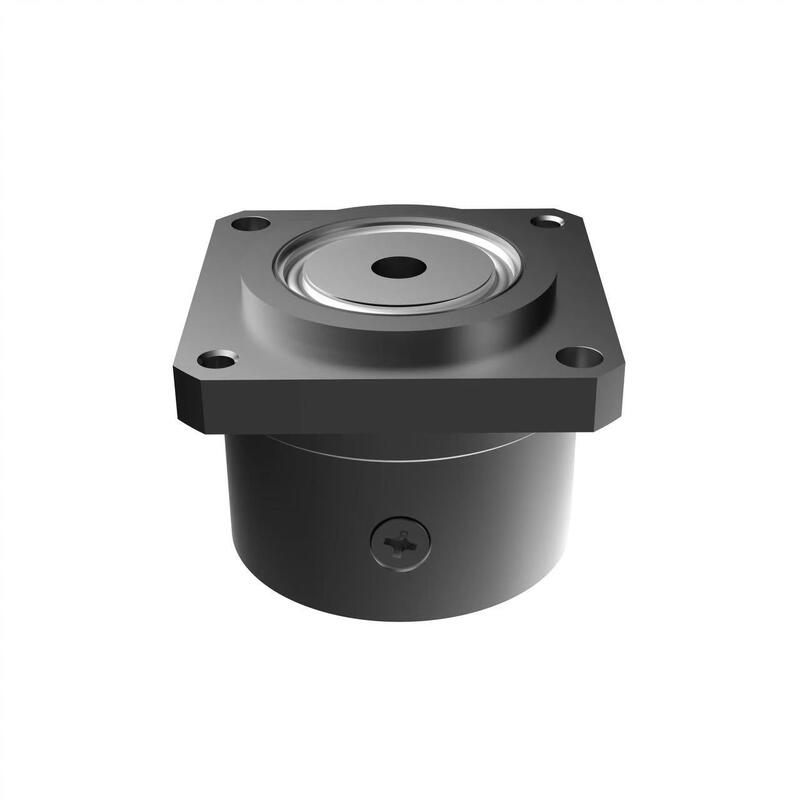

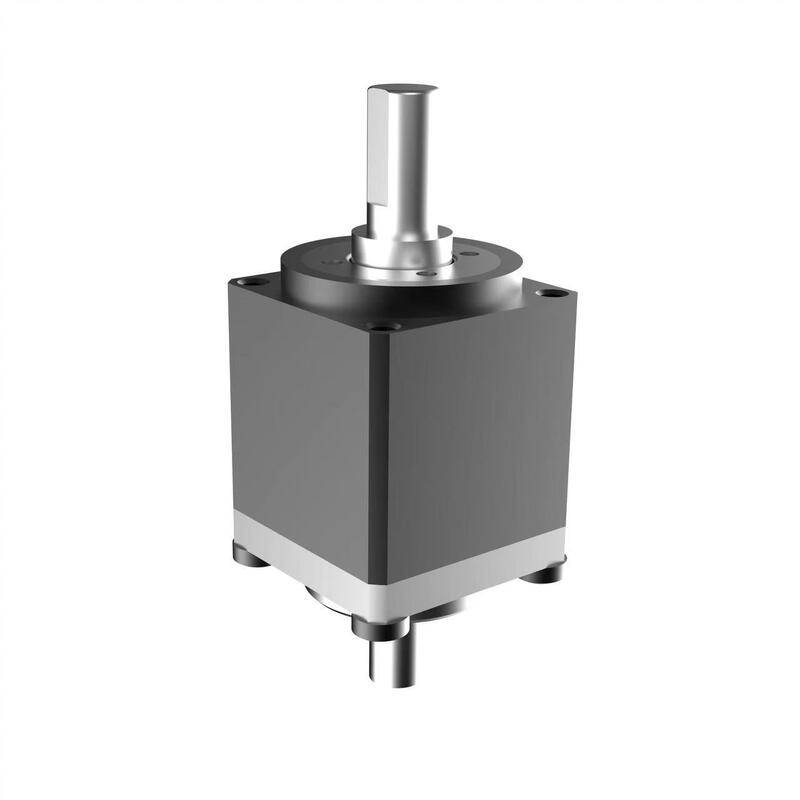

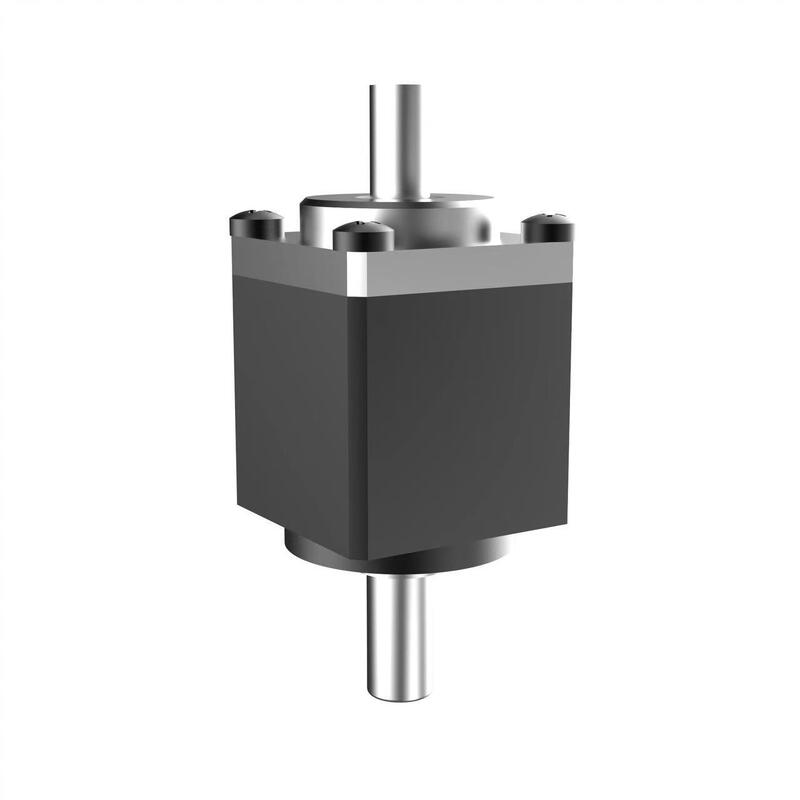

HONPINE Fincan Tipi Motor Montajlı Doğrudan Mini Harmonik Tahrik Şanzımanı

En İyi Fiyatı Bulun

Video

Robot için Ultra Düz Yüksek Hassasiyetli Harmonik Sürüş Gerginlik Dalga Redüktörü

En İyi Fiyatı Bulun

Video

Endüstriyel robotlar için Ultra Düz Sıfır Geri Çarpışma Harmonik Sürücü Delek Kutusu

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

CSF Mini Harmonik Dişli Kutusu Açıklaması

CSF-mini serisi minyatür harmonik dişli, özel hacim ve ağırlık gereksinimleri olan uygulamalar için, bir fincan tipi esnek mil kullanarak geliştirilmiştir. Bu seri, yalnızca kullanıma hazır, önceden monte edilmiş modüler ürünler sunar. Ana yatak, harici yükleri doğrudan desteklemek için kompakt dört noktalı temaslı bilyalı rulmanlar kullanır. CSF-mini serisi iki tip içerir: motor montaj tipi (2XH) ve kayışlar, dişliler ve kaplinler gibi giriş biçimlerini destekleyen şaft giriş tipi (1U). Mekanik tasarım gereksinimlerinize göre en uygun modeli seçin.

CSF Mini Harmonik Dişli Kutusu Özellikleri

● Kompakt boyut ve hafif tasarım

● Kompakt ve aerodinamik yapı

● Mükemmel dönüş doğruluğu ve konumlandırma hassasiyeti

● Koaksiyel giriş ve çıkış konfigürasyonu

HONPINE CSF Mini Harmonik Dişli Kutusu Özellikleri

Model		Dişli Oranı	Giriş 2000 dev/dak'da nominal tork [N.m]	Kalkış ve duruş sırasında izin verilen tepe torku [N.m]	Ortalama yük torkunun izin verilen maksimum değeri [N.m]	Maksimum anlık izin verilen tork [N.m]	Maksimum izin verilen giriş hızı [dev/dak]	İzin verilen ortalama giriş hızı [dev/dak]	Dişli Boşluğu (yay saniyesi)	1/4GD [kgcm2]	Kütle (kg)
CSF Serisi	03	30	0.06	0.13	0.1	0.22	10000	6500	≤20	5.3x10-7	0.017
	03	50	0.11	0.21	0.13	0.41	10000	6500	≤20	5.3x10-7	0.017
	05	30	0.25	0.5	0.38	0.9	10000	6500	≤20	2.5x10-4	0.039
		50	0.4	0.9	0.53	1.8			≤20
		80	0.52	1.35	0.84	2.5			≤10
	08	30	0.9	1.8	1.4	3.3	8500	3500	≤20	3.2x10-3	0.106
		50	1.8	3.3	2.3	6.6			≤20
		80	2.2	4.3	2.9	8			≤10
		100	2.4	4.8	3.3	9			≤10
	11	30	2.1	4.1	3.1	8.2	8500	3500	≤20	1.4x10-2	0.2
		50	3.5	8.3	5.5	17			≤20
		80	4.5	10.2	8.5	22			≤10
		100	5	11	8.9	25			≤10
