Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
XSI14 Serisi
Tanıtım

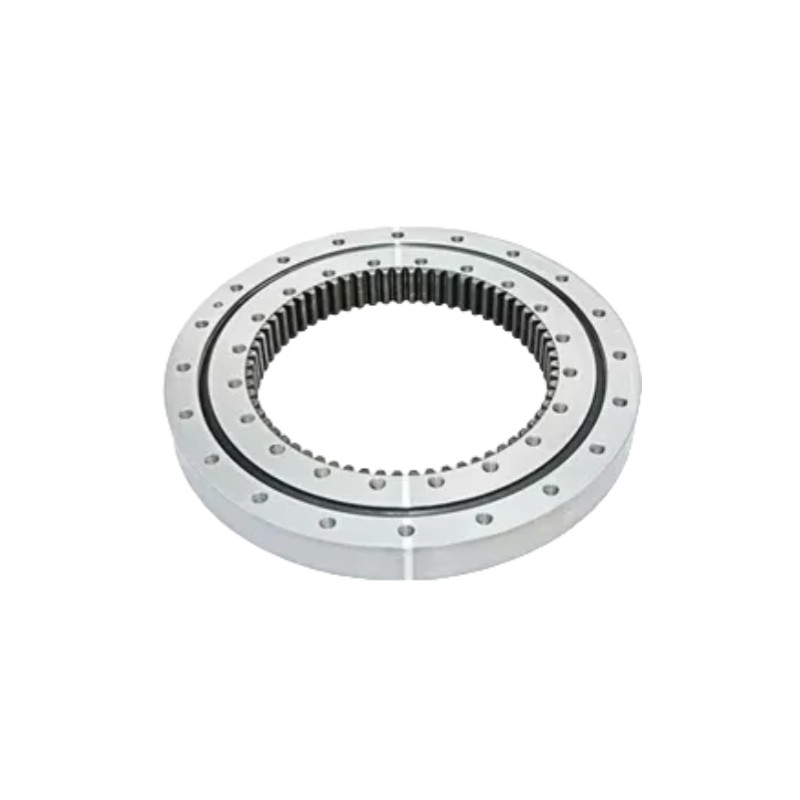

XSI serisi iki tür rulmandan oluşur: çapraz rulo döner rulman ve dört noktalı temas topu döngüsü rulmanı.Her iki rulman da iç bir dişliye sahiptir ve bir mühürle monte edilebilir, bir yağ bardağı ve küçük menzilli ayarlanabilir boşluk torkları.
XSI serisi çapraz tekerlekli döndürme makine rulmanı, büyük radyal yükleri, eksenel yükleri, devrilme momentlerini ve diğer kapsamlı yükleri taşıyabilir.Destek gibi çoklu fonksiyonları birleştirirKompakt yapısı, basit montajı ve uygun bakımı, yükleme makineleri gibi ağır ve düşük hızlı durumlarda kullanılmak için idealdir.Kazı makineleri, çalgı makineleri, rüzgar türbinleri, astronomik teleskoplar, tank kuleleri ve diğer cihazlar.
Döner masanın rulmanlarının özellikleri
1.Entegre İç Donanım:Dişler doğrudan iç halka (veya bazı tasarımlarda dış halka) üzerine işlenir.Ek dişli bileşenlerine ihtiyaç duymadan kontrol edilen dönüş için bir pinion veya motorla doğrudan bağlantı sağlayan.
2.Çapraz rulo düzenlemesi:Roller, eksenel, radyal ve eğim momentleri de dahil olmak üzere karmaşık yükleri destekleyen çapraz bir kalıpta birbirlerine 90 derecelik bir açıyla konumlandırılır.
3.Kompakt ve Uzaya Tasarruflu:Bu tasarım, dişliyi rulmanın iç halkasına entegre ederek, ayrı dişli gereksinimini ortadan kaldırır, alan tasarrufu sağlar ve sistemi basitleştirir.
4.Yüksek yük ve moment yönetimi:Çapraz rulo konfigürasyonu, rulmanın yüksek sertlikle ağır yükleri kaldırmasını sağlar ve bu da zorlu uygulamalar için uygun hale getirir.
5.Geliştirilmiş hassasiyet:Çapraz tekerlekli döngü rulmanları, doğru konumlandırmayı gerektiren uygulamalar için gerekli olan istikrarlı, yüksek hassasiyetli dönüş sağlayan minimum iç boşluğa sahiptir.
Dönüştürme Tablosu Taşıyıcısını Nasıl Seçebilirsiniz?
1.Güç gereksinimleri:Yükün türünü (eksenel, radyal, moment) ve büyüklüğünü belirleyin.
2.Kesinlik:Daha yüksek hassasiyetli rulmanlar robotik veya tıbbi ekipman için gerekli olabilir.
3.Çevre Faktörleri:Toz, nem ve sıcaklığı düşünün, çünkü bunlar rulmanın performansını etkileyebilir.
4.Montaj tasarımı:Bazı uygulamalar, kurulum kolaylığı için flens monteli tasarımlardan yararlanabilir.
Özellikler
| Model | Ana Boyutlar | Dönüm Doğruluğu | Kurulum Boyutu | Temel nominal yük | İzin | ||||||||||||||
| D | d | H | yap | M | Z | P5 | Dış Halka | İç yüzük | Aksyal | Radial | |||||||||
| Kea | Kia | Deniz | Sia | Atış Merkezi Uzaklığı | Montaj deliği | Atış Merkezi Uzaklığı | Montaj deliği | Dinamik | Statik | Dinamik | Statik | ||||||||
| XSI140414 | 484 | 325 | 56 | 335 | 5 | 67 | 0.06 | 0.06 | 0.04 | 0.04 | 460 | 24-φ14 | 375 | 24-M12 ve 20 derinlik | 229 | 520 | 146 | 250 | 0.01 ~ 0.03 |
| XSI140544 | 614 | 444 | 56 | 456 | 6 | 76 | 0.07 | 0.06 | 0.04 | 0.04 | 590 | 32-φ14 | 505 | 32 M12 ve 20 derinlik | 270 | 680 | 170 | 330 | 0.01 ~ 0.03 |
| XSI140644 | 714 | 546 | 56 | 558 | 6 | 93 | 0.08 | 0.07 | 0.05 | 0.05 | 690 | 36-φ14 | 605 | 36-M12 ve 20 derinlik | 290 | 800 | 185 | 395 | 0.01 ~ 0.04 |
| XSI140744 | 914 | 325 | 56 | 660 | 6 | 110 | 0.08 | 0.08 | 0.05 | 0.05 | 790 | 40-φ14 | 705 | 40-M12 ve 20 derinlik | 315 | 930 | 200 | 455 | 0.01 ~ 0.04 |
| XSI140844 | 914 | 444 | 56 | 752 | 8 | 94 | 0.09 | 0.08 | 0.05 | 0.05 | 890 | 40-φ14 | 805 | 40-M12 ve 20 derinlik | 340 | 1050 | 215 | 510 | 0.01 ~ 0.04 |
| XSI140944 | 1014 | 546 | 56 | 856 | 8 | 107 | 0.09 | 0.09 | 0.06 | 0.06 | 990 | 44-φ14 | 905 | 44-M12 derinliği 20 | 360 | 1170 | 227 | 580 | 0.01 ~ 0.05 |
| XSI141094 | 1164 | 325 | 56 | 1000 | 8 | 125 | 0.11 | 0.11 | 0.07 | 0.07 | 1091 | 48-φ14 | 1055 | 48-M12 ve 20 derinlik | 390 | 1360 | 246 | 670 | 0.01 ~ 0.05 |
Çizim
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
