Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
SHF SHG Serisi
 |

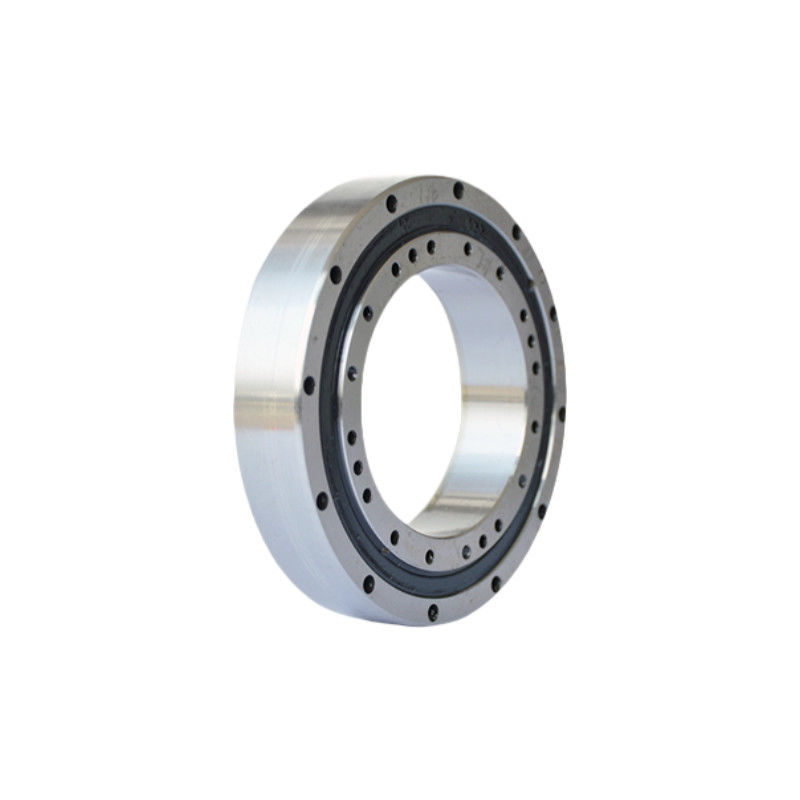

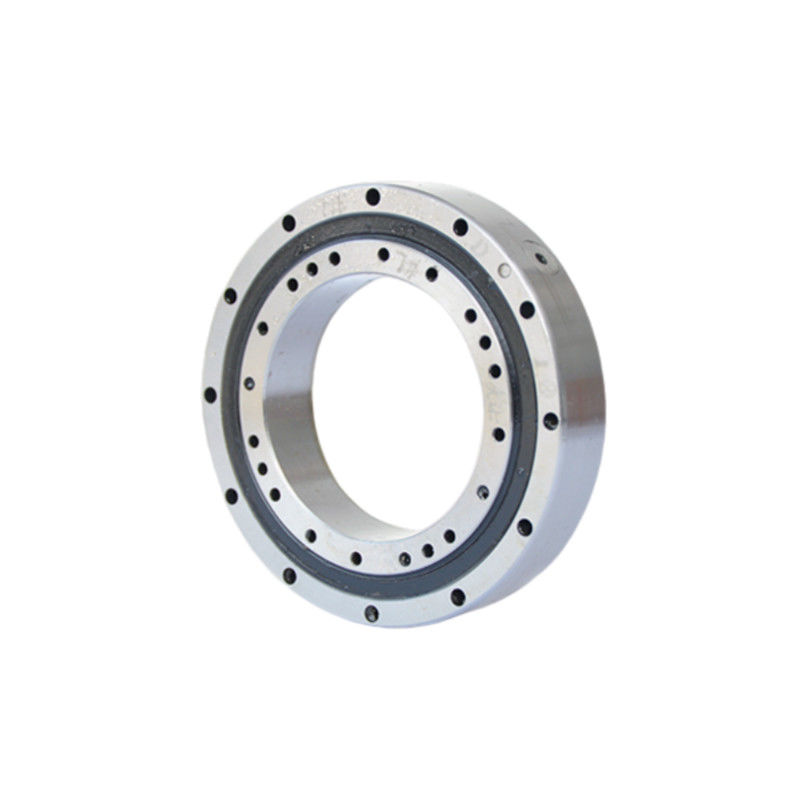

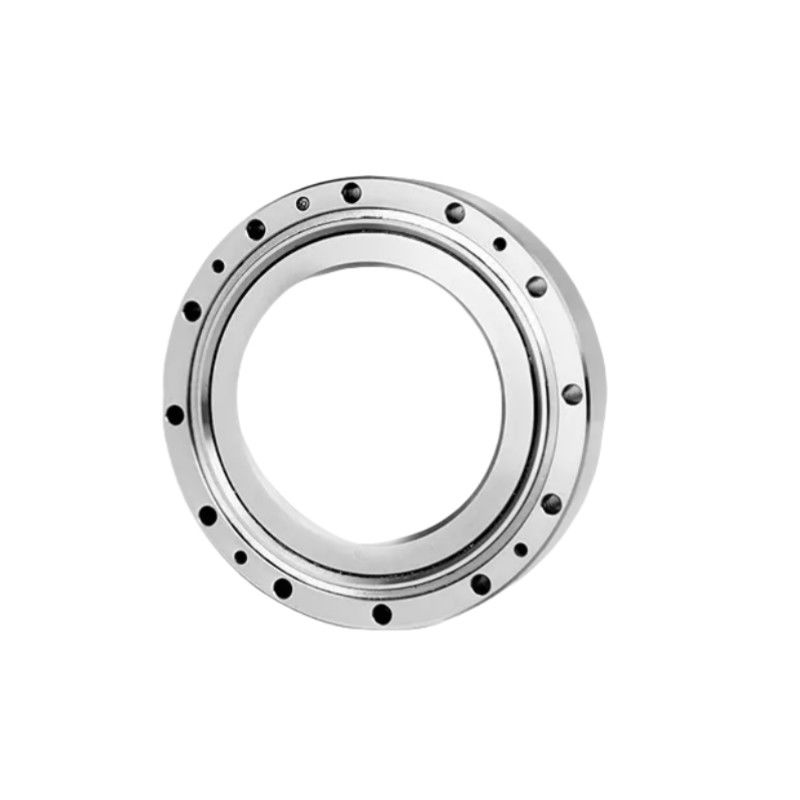

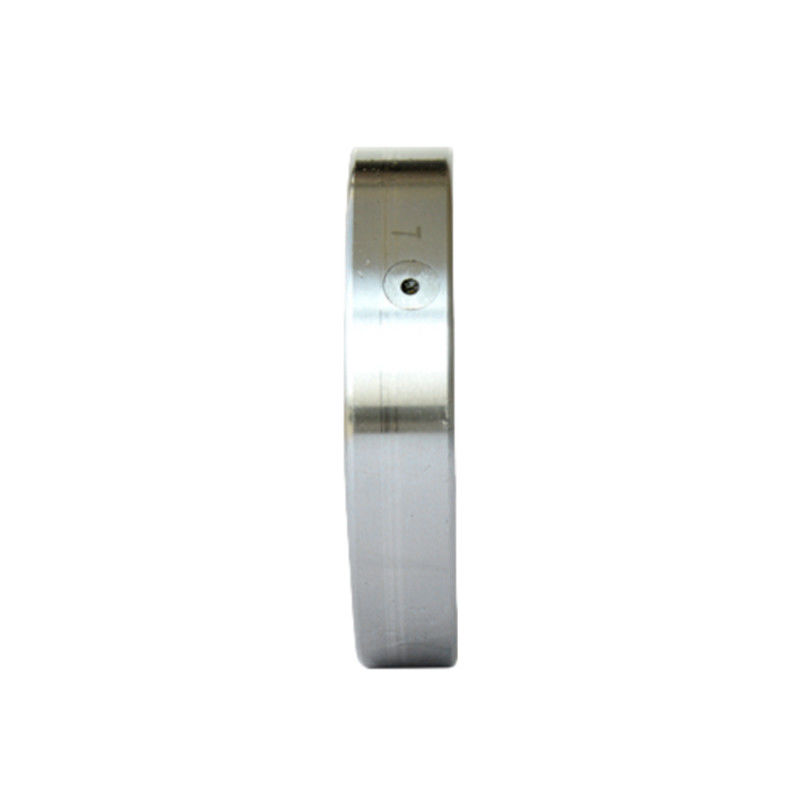

SHF (SHG) harmonik redüksiyon rulmanının dış halka ve iç halkaları, istikrarlı dönüş doğruluğu ve tork sağlayan bütünleşik bir yapıya sahiptir.Bu SHF (SHG) serisi harmonik redüktör için ideal bir seçim yapar.
Harmonik redüksiyon rulmanları, yüksek hassasiyet, yüksek redüksiyon oranları ve kompakt tasarımı ile bilinen özel dişli mekanizmaları olan harmonik tahrik sistemlerinin ayrılmaz bir bileşenidir.Bu sistemler genelde robotikte kullanılır., havacılık, tıbbi ekipman ve hassas hareket kontrolü ve konumlandırmanın gerekli olduğu diğer yüksek teknoloji endüstrileri.Bir harmonik redüktörün içindeki rulman, sistemin performansını korumak için kritik önem taşır., hem eşsiz gerilme dalgası dişli yapısını hem de uyumlu tahriklerin sağladığı yüksek hassas, geri tepki içermeyen hareketi desteklediğinden. |
Tanıtım
Harmonik tahriklerde bulunan rulmanlar, tahrikin benzersiz hareketini ve yapısını kolaylaştırmak için özel gereksinimleri karşılamalıdır.Radyal bir kombinasyon yaşadıklarındaFlexspline'in deformasyonu ve genel sistemin yüksek tork çıkışı nedeniyle aksel ve eğim yükleri.
Ana Tipler ve Yapılandırmalar:
1.Çapraz rulo rulmanları:Genellikle harmonik tahriklerde bulunan bu rulmanlar, birbirlerine doğru açılarda alternatif olarak çaprazlanan rulolara sahiptir.ve moment yükleri kompakt bir uzay içinde, robot eklemleri gibi hassasiyet ve istikrar gerektiren uygulamalar için idealdir.
2.İnce bölüm rulmanları:Harmonik redüktörler genellikle yüksek hassasiyet ve yük desteği sağlayan ve aynı zamanda sürücünün genel boyutunu kompakt tutan ince kesit rulmanları kullanır.Havacılık ve tıbbi ekipman gibi uygulamalarda yararlıdır., yer ve ağırlık kısıtlamaları sıkı.
3.Yüksek hassasiyetli küre rulmanları:Daha az yaygın olsa da, bazı harmonik redüktörler, özellikle daha küçük veya daha hafif görev uygulamalarında yüksek hassasiyetli top rulmanları kullanabilir.Bu rulmanlar hala düşük sürtünme ile mükemmel dönüş doğruluğu sağlayabilir.
Döner Masa rulmanlarının özellikleri
1.Yüksek yük taşıma kapasitesi:Harmonik redüksiyon rulmanları, kompakt sistemlerde yüksek tork aktarımını sağlayan birden fazla yük türünü aynı anda işleyebilir.
2.Minimum geri tepki:Eşsiz harmonik tahrik mekaniği ve yüksek hassasiyetli rulmanlar nedeniyle, tam konumlandırma gerektiren uygulamalar için çok önemli olan geri tepki neredeyse ortadan kaldırılır.
3.Kompakt ve hafif:Harmonik redüksiyon rulmanları, kompakt ve hafif bir paket içinde yüksek bir redüksiyon oranını desteklemek için tasarlanmıştır.
4.Yüksek sertlik ve doğruluk:Harmonik tahriklerde kullanılan rulmanlar yüksek sertliğe sahiptir, bu da ağır yük altında bile doğru, pürüzsüz bir dönüş sağlıyor.
5.Düşük sürtünme ve ısı üretimi:Uygun şekilde tasarlanmış rulmanlar, aşınmayı azaltmak ve aşırı ısı birikmesini önlemek için yüksek hızlı uygulamalarda kritik önem taşıyan sürtünmeyi en aza indirir.
Özellikler
| Model | Boyut | ||||||||
| d | d3 | D | H | C | B | B1 | d1 | d2 | |
| Birim: mm | |||||||||
| SHG(SHF) - 14 | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 |
| SHG(SHF)-17 | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 |
| SHG(SHF) -20 | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 84 |
| SHG(SHF)-25 | 68 | 66 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 102 |
| SHG(SHF) -32 | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 132 |
| SHG(SHF) -40 | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 158 |
| SHG(SHF) -50 | 135 | 129 | 214 | 36 | 34 | 34.5 | 11 | 188 | 200 |
| Model | Dış halka montaj deliği | İç halka montaj deliği | Temel yük oranı | Ağırlık | |||||
| Merkezi çapı | Montaj deliği boyutu1 | Montaj deliği büyüklüğü2 ((Dükkanın arkasında) | Merkezi çapı | Montaj deliği boyutu ((Önünde mühür) | Montaj deliği boyutu ((Önünde mühür) | Kr | Kor. | KG | |
| KN: | KN: | ||||||||
| SHG(SHF) - 14 | 64 | 8-φ3.5 | 2-M3 ((Yün derinliği6) | 44 | 12-M3 ((Yün derinliği6) | 6.1 | 14 | 0.11 | |
| SHG(SHF)-17 | 74 | - 12 - f3.5 | 4-M3 ((Yün derinliği6) | 54 | 20-M3 ((Yün derinliği6) | 9.4 | 16.1 | 0.36 | |
| SHG(SHF) -20 | 84 | - 12 - f3.5 | 4-M3 ((Yün derinliği6) | 62 | 16-M3 ((Yün derinliği6) | 4-M3 ((Yün derinliği6) | 20.2 | 31.1 | 0.44 |
| SHG(SHF)-25 | 102 | 12-φ4.5 | 4-M3 ((Yün derinliği6) | 77 | 16-M4 ((Yün derinliği8) | 4-M3 ((Yün derinliği6) | 28.5 | 45.2 | 0.7 |
| SHG(SHF) -32 | 132 | 12-φ5.5 | 4-M4 ((Yün derinliği8) | 100 | 16-M5 ((Yün derinliği8) | 4-M4 ((Yün derinliği8) | 47.3 | 77.3 | 1.57 |
| SHG(SHF) -40 | 158 | 12-φ6.5 | 6-M4 ((Yün derinliği8) | 122 | 16-M6 ((Yün derinliği10) | 4-M5 ((Yün derinliği10) | 35.5 | 71.2 | 2.4 |
| SHG(SHF) -50 | 200 | 12-φ9 | 6-M5 ((Yün derinliği10) | 154 | 16-M8 ((Yün derinliği112) | 8-M5 ((Yün derinliği10) | 80.4 | 151.9 | 4.5 |
Drwaings
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
