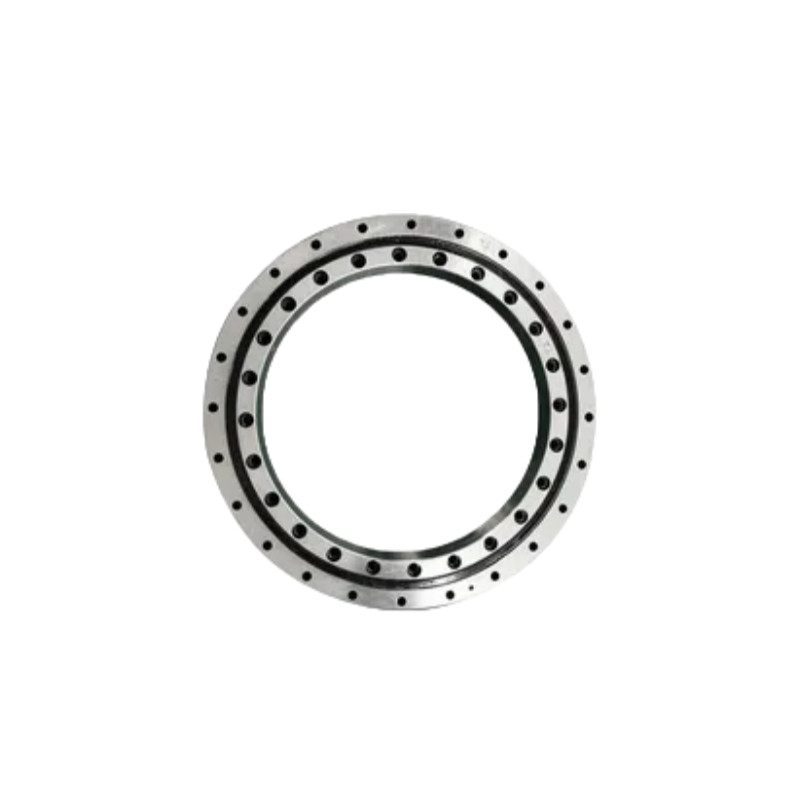

XSU14 Serisi Döner Tablo Lageri
Tanıtım
XSU14 serisi üç tür rulmandan oluşur: çapraz rulo kaydırma rulmanı, çapraz rulo döngüleme masası rulmanı ve dört noktalı temas topu döngüleme masası rulmanı.Tüm üç rulman bir dişli halkası olmadan temin edilirBir mühür, bir yağ bardağı ve ayarlanabilir boşluk torkunun küçük bir aralığı ile kurulum da mevcuttur.
Döner masası rulmanı aynı anda büyük radyal yükleri, eksenel yükleri, devrilme momentlerini ve diğer kapsamlı yükleri taşıyabilir.DönüşKompakt yapısı, basit montajı ve uygun bakımı, ağır ve düşük hızlı uygulamalar için idealdir.Dönüştürücüler, rüzgar türbinleri, astronomik teleskoplar, tank kulesi ve diğer cihazlar.
Döner masanın rulmanlarının özellikleri
1.Karşılaştırılmış rulolar:Roller, birbirlerine 90 derecelik bir açıyla yönlendirilir ve sırayla tek bir yarış pistinde birbirlerini kesişirler.Bu eşsiz düzenleme, çeşitli yönlerden gelen karmaşık yüklere dayanmalarını sağlar.
2.Yüksek sertlik ve hassasiyet:Çapraz tekerlekli döngü rulmanları, yüksek sertliğe ve yük altında düşük deformasyona neden olan minimum iç boşluğa sahiptir ve bu da onları hassas hareket gerektiren uygulamalar için ideal hale getirir.
3.Kompakt tasarım:Bu rulmanlar, nispeten küçük, kompakt bir formda yüksek yük kapasitesi ve hassasiyet sunar, böylece alan kısıtlı uygulamalara uymaya izin verir.
4.Yumuşak dönme:Tekerleklerin tasarımı ve düzenlenmesi nedeniyle, çapraz tekerlek rulmanları pürüzsüz, kontrol edilen dönüşü sağlar, bu da tutarlı hareketin çok önemli olduğu uygulamalar için idealdir.
Dönüştürme Tablosu Taşıyıcısını Nasıl Seçebilirsiniz?
1.Güç gereksinimleri:Yükün türünü (eksenel, radyal, moment) ve büyüklüğünü belirleyin.
2.Kesinlik:Daha yüksek hassasiyetli rulmanlar robotik veya tıbbi ekipman için gerekli olabilir.
3.Çevre Faktörleri:Toz, nem ve sıcaklığı düşünün, çünkü bunlar rulmanın performansını etkileyebilir.
4.Montaj tasarımı:Bazı uygulamalar, kurulum kolaylığı için flens monteli tasarımlardan yararlanabilir.
Özellikler
| Model |
Ana Boyutlar |
Dönüm Doğruluğu |
Kurulum Boyutu |
Temel nominal yük |
İzin |
| D |
d |
B |
B1 |
H |
P5 |
Dış Halka |
İç yüzük |
Aksyal |
Radial |
| Kea |
Kia |
Deniz |
Sia |
Atış Merkezi Uzaklığı |
Montaj deliği |
Atış Merkezi Uzaklığı |
Montaj deliği |
Dinamik |
Statik |
Dinamik |
Statik |
| XSU140414 |
485 |
343 |
44.5 |
44.5 |
56 |
0.06 |
0.06 |
0.04 |
0.04 |
460 |
24-φ14 |
368 |
24-φ14 |
229 |
520 |
146 |
250 |
0.01 ~ 0.03 |
| XSU140544 |
614 |
474 |
44.5 |
44.5 |
56 |
0.07 |
0.06 |
0.04 |
0.04 |
590 |
32-φ14 |
498 |
32-φ14 |
270 |
680 |
170 |
330 |
0.01 ~ 0.03 |
| XSU140644 |
714 |
574 |
44.5 |
44.5 |
56 |
0.08 |
0.07 |
0.05 |
0.05 |
690 |
36-φ14 |
598 |
36-φ14 |
290 |
800 |
185 |
395 |
0.01 ~ 0.04 |
| XSU140744 |
814 |
674 |
44.5 |
44.5 |
56 |
0.08 |
0.08 |
0.05 |
0.05 |
790 |
40-φ14 |
698 |
40-φ14 |
315 |
930 |
200 |
445 |
0.01 ~ 0.04 |
| XSU140844 |
914 |
744 |
44.5 |
44.5 |
56 |
0.09 |
0.08 |
0.05 |
0.05 |
890 |
40-φ14 |
798 |
40-φ14 |
340 |
1050 |
215 |
510 |
0.01 ~ 0.04 |
| XSU140944 |
1014 |
874 |
44.5 |
44.5 |
56 |
0.09 |
0.09 |
0.06 |
0.06 |
990 |
44-φ14 |
898 |
44-φ14 |
360 |
1170 |
227 |
580 |
0.01 ~ 0.05 |
| XSU141094 |
1164 |
1024 |
44.5 |
44.5 |
56 |
0.11 |
0.11 |
0.07 |
0.07 |
1140 |
48-φ14 |
1048 |
48-φ14 |
390 |
1360 |
246 |
670 |
0.01 ~ 0.05 |
Çizim
Uygulama
