Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
VSI Serisi
Tanıtım

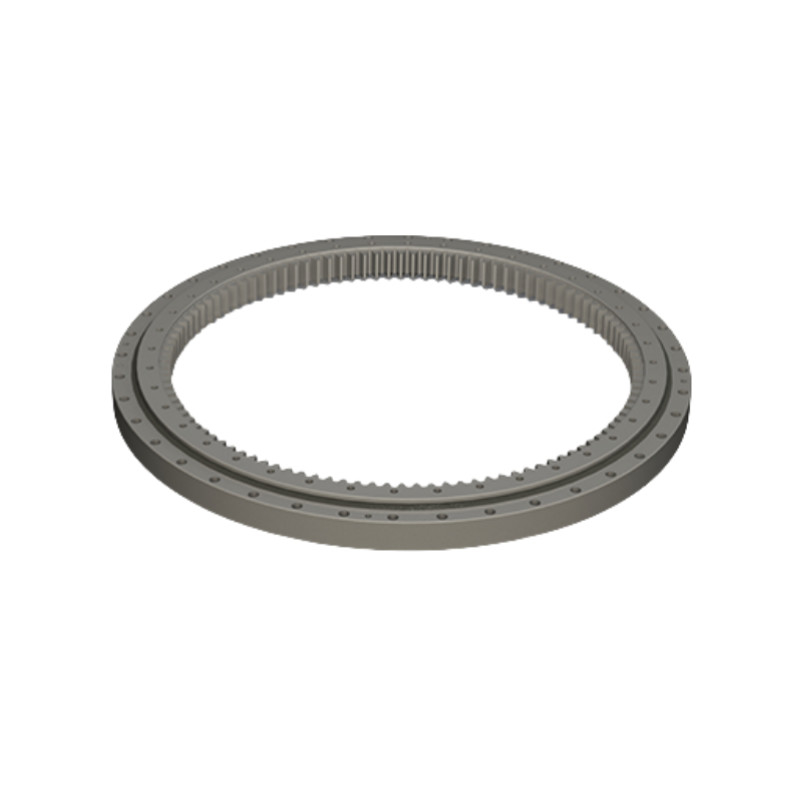

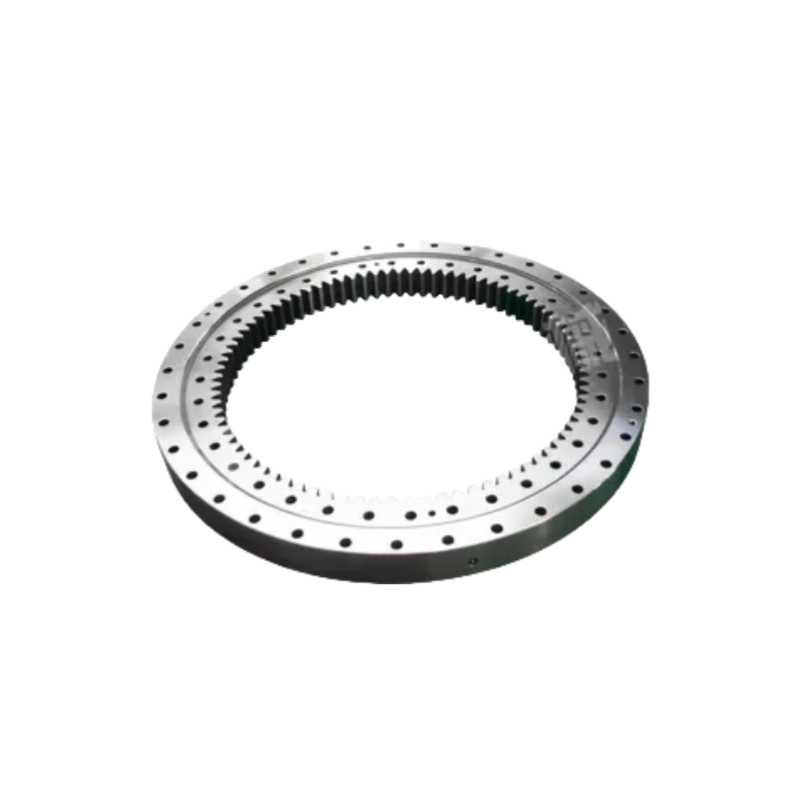

VSI serisi iç dişli dişleri olan dört noktalı temas topu dönen rulman, bir yağ bardağı ile donatılmış, mühürlü bir montaj için tasarlanmıştır.ve küçük bir boşluk tork aralığına ayarlanabilirBu rulman çeşitli çalışma koşullarına uygundur ve gerekli doğruluğu karşılayabilir.
VSI serisi döngüleme tablosu rulmanı, büyük radyal yükleri, eksenel yükleri, devrilme momentlerini ve diğer kapsamlı yükleri taşıyabilir.iletim ve sabitlemeKompakt yapısı, basit montajı ve uygun bakımı, ağır ve düşük hızlı uygulamalar için ideal hale getirir.Astronomik teleskoplar, tank kulesi ve diğer cihazlar.
Döner masanın rulmanlarının özellikleri
1.Yüksek yük kapasitesi:Döner masa rulmanları önemli radyal, eksenel ve eğim moment yüklerini destekleyebilir.
2.Yumuşak dönme:Ağır yük altında bile pürüzsüz, sürekli dönüş yapabilmeleri için tasarlanmışlardır.
3.Kesinlik:Bazı rulmanlar, makine veya robotik gibi doğru konumlandırmanın kritik olduğu uygulamalar için yüksek hassasiyetle tasarlanmıştır.
Dönüştürme Tablosu Taşıyıcısını Nasıl Seçebilirsiniz?
1.Güç gereksinimleri:Yükün türünü (eksenel, radyal, moment) ve büyüklüğünü belirleyin.
2.Kesinlik:Daha yüksek hassasiyetli rulmanlar robotik veya tıbbi ekipman için gerekli olabilir.
3.Çevre Faktörleri:Toz, nem ve sıcaklığı düşünün, çünkü bunlar rulmanın performansını etkileyebilir.
4.Montaj tasarımı:Bazı uygulamalar, kurulum kolaylığı için flens monteli tasarımlardan yararlanabilir.
Özellikler
| Model | Ana Boyutlar | Kurulum Boyutu | Temel nominal yük | İzin | ||||||||||||||
| D | d | B | B1 | H | yap | M | Z | Dış Halka | İç yüzük | Aksyal | Radial | |||||||
| Atış Merkezi Uzaklığı | Montaj deliği | Atış Merkezi Uzaklığı | Montaj deliği | Dinamik | Statik | Dinamik | Statik | Radial | Aksyal | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 ve 20 derinlik | 169 | 560 | 111 | 248 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32 M12 ve 20 derinlik | 188 | 740 | 123 | 325 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 ve 20 derinlik | 200 | 880 | 131 | 385 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 ve 20 derinlik | 211 | 1010 | 138 | 445 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 ve 20 derinlik | 222 | 1150 | 145 | 510 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 derinliği 20 | 231 | 1280 | 151 | 570 | 0 ~ 0.05 | 0 ~ 0.08 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 ve 20 derinlik | 244 | 1490 | 160 | 660 | 0 ~ 0.05 | 0 ~ 0.08 |
Çizim
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
