VSU Serisi Döner Tablo Lageri
Tanıtım

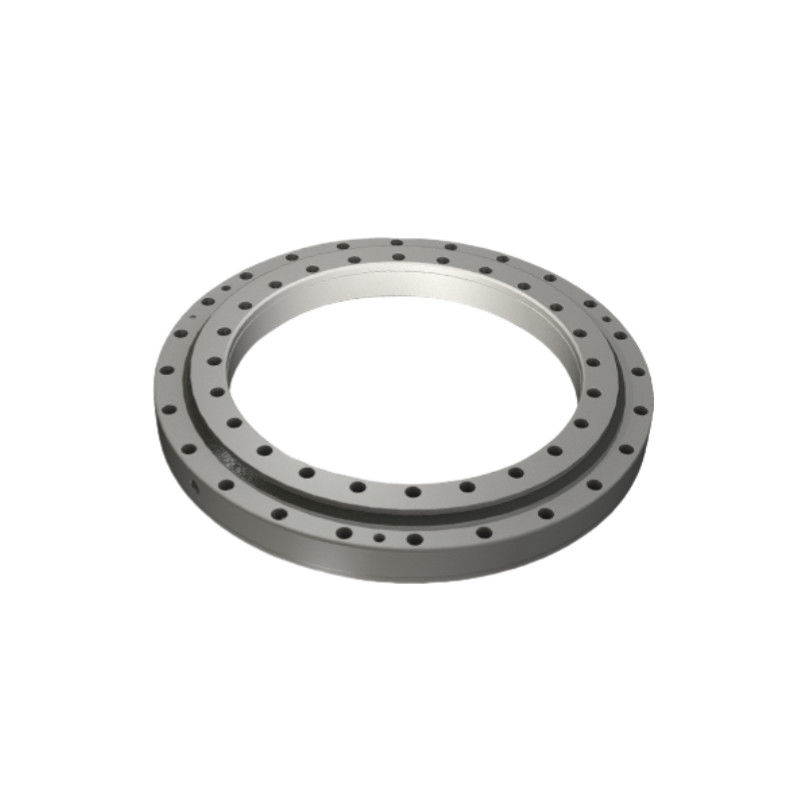

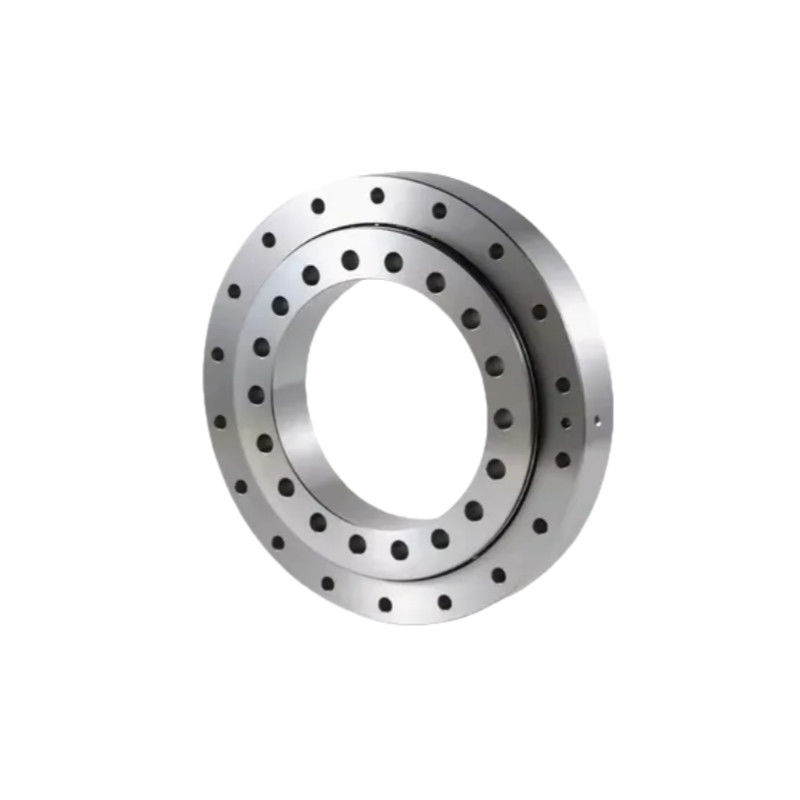

VSU serisi dört noktalı temas topu döner rulman, dişli halkası olmadan, döner masa rulmanı, bir mühürle monte edilebilen, bir yağ fincanı ile donatılmış yüksek performanslı bir üründür.ve ihtiyaçlarınıza uygun bir aralıkta optimal tork açıklığı sağlamak için ayarlanmıştırDoğruluğu, çeşitli çalışma koşullarının gereksinimlerini karşılamak için tasarlanmıştır.
VSU serisi dört noktalı temas topu döner rulman ve vites halkasını içermeyen döner masa rulmanı, önemli radyal ve aksyal yükleri, devrilme momentlerini taşıyabilir,ve diğer kapsamlı yüklerÇok yönlü bir bileşen olup destek, dönüş, aktarım ve sabitleme gibi çoklu fonksiyonları gerçekleştirebilir.Basit kurulum ve uygun bakım bu ürünü ağır ve düşük hızlı uygulamalar için ideal hale getirir, örneğin kaldırma makineleri, kazıcılar, devre çevirme masaları, rüzgar türbinleri, astronomik teleskoplar, tank kuleleri ve diğer cihazlar.Çeşitli endüstrilerde yaygın olarak kullanılan çok yönlü bir üründür..
Döner masanın rulmanlarının özellikleri
1.Yüksek yük kapasitesi:Döner masa rulmanları önemli radyal, eksenel ve eğim moment yüklerini destekleyebilir.
2.Yumuşak dönme:Ağır yük altında bile pürüzsüz, sürekli dönüş yapabilmeleri için tasarlanmışlardır.
3.Kesinlik:Bazı rulmanlar, makine veya robotik gibi doğru konumlandırmanın kritik olduğu uygulamalar için yüksek hassasiyetle tasarlanmıştır.
Dönüştürme Tablosu Taşıyıcısını Nasıl Seçebilirsiniz?
1.Güç gereksinimleri:Yükün türünü (eksenel, radyal, moment) ve büyüklüğünü belirleyin.
2.Kesinlik:Daha yüksek hassasiyetli rulmanlar robotik veya tıbbi ekipman için gerekli olabilir.
3.Çevre Faktörleri:Toz, nem ve sıcaklığı düşünün, çünkü bunlar rulmanın performansını etkileyebilir.
4.Montaj tasarımı:Bazı uygulamalar, kurulum kolaylığı için flens monteli tasarımlardan yararlanabilir.
Özellikler
| Model |
Ana Boyutları |
Kurulum Boyut |
Temel İsimlendirilmiş yük |
İzin |
| D |
d |
B |
B1 |
H |
Dış Yüzük |
|
İç yüzük |
|
Aksyal |
Radial |
| Atış Merkezi Uzaklığı |
Montaj deliği |
Atış Merkezi Uzaklığı |
Montaj deliği |
Dinamik |
Statik |
Dinamik |
Statik |
Radial |
Aksyal |
| VSU200414 |
486 |
342 |
44.5 |
44.5 |
56 |
460 |
24-φ14 |
367 |
24-φ14 |
169 |
560 |
111 |
248 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200544 |
616 |
472 |
44.5 |
44.5 |
56 |
590 |
32-φ14 |
498 |
32-φ14 |
188 |
740 |
123 |
325 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200644 |
716 |
572 |
44.5 |
44.5 |
56 |
690 |
36-φ14 |
598 |
36-φ14 |
200 |
880 |
131 |
385 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200744 |
816 |
672 |
44.5 |
44.5 |
56 |
790 |
40-φ14 |
698 |
40-φ14 |
211 |
1010 |
138 |
445 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200844 |
916 |
772 |
44.5 |
44.5 |
56 |
890 |
40-φ14 |
798 |
40-φ14 |
222 |
1150 |
145 |
510 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU200944 |
1016 |
872 |
44.5 |
44.5 |
56 |
990 |
44-φ14 |
898 |
44-φ14 |
231 |
1280 |
151 |
570 |
0 ~ 0.05 |
0 ~ 0.08 |
| VSU201094 |
1166 |
1022 |
44.5 |
44.5 |
56 |
1140 |
48-φ14 |
1048 |
48-φ14 |
244 |
1490 |
160 |
660 |
0 ~ 0.05 |
0 ~ 0.08 |
Çizim
Uygulama
Ağır Makine:Döner kolu veya patlamayı desteklemek için kazıcılarda, vinçlerde ve diğer büyük inşaat ekipmanlarında kullanılır.
Endüstriyel Dönüştürücüler:Üretim veya depolama için büyük endüstriyel çevirme masasında dönüş için kullanılır.
Robotik:Hassas döngü tablosu rulmanları, doğru dönüşün gerekli olduğu robotikte kullanılır.
Rüzgar türbinleri:Rüzgar türbinlerinin bıçaklarını ve yönelimlerini ayarlamaya yardımcı olmak için yaw ve pitch sistemlerinde bulunur.
Tıbbi ekipman:Hassas versiyonlar, düz bir dönüş için CT veya MRI makineleri gibi görüntüleme ekipmanlarında kullanılır.
