Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
XSU Serisi
Tanıtım

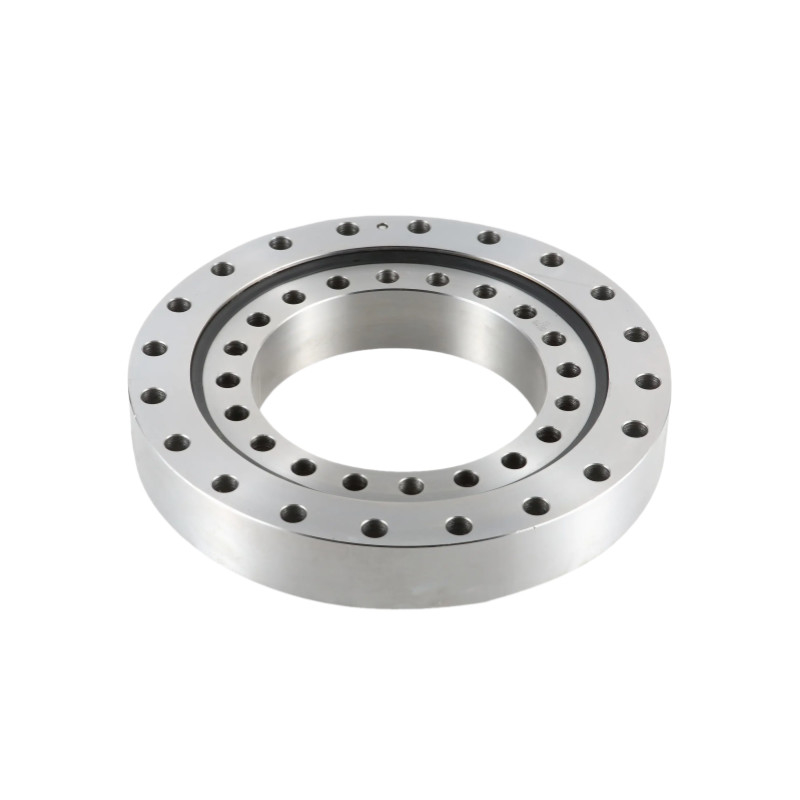

XSU serisi (entegrasyon iç ve dış halka) sabit flenslere ve destek koltuklarına gerek duymaz.Kurulum performans üzerinde neredeyse hiçbir etkisi yoktur., böylece hem dış hem de iç halka dönüşü için kullanılabilen sabitlik, belirli bir dönme doğruluğu ve tork elde edilir.
Döner masanın rulmanlarının özellikleri
1.Yüksek yük kapasitesi:Döner masa rulmanları önemli radyal, eksenel ve eğim moment yüklerini destekleyebilir.
2.Yumuşak dönme:Ağır yük altında bile pürüzsüz, sürekli dönüş yapabilmeleri için tasarlanmışlardır.
3.Kesinlik:Bazı rulmanlar, makine veya robotik gibi doğru konumlandırmanın kritik olduğu uygulamalar için yüksek hassasiyetle tasarlanmıştır.
Özellikler
| Model NO. |
Şaktı
|
Dimensin ((mm) | Temel yükleme değerleri eksenel |
Temel yük değerlendirmesi
|
Hız Sınırı | Ağırlık | ||||||||
|
Çapraz
|
Radial
|
|||||||||||||
|
İç yüzük
|
Dış Halka
|
Genişliği
|
Kurulum delikleri
|
Çamfer
|
Güle güle. | Günaydın | Ca KN | Coa KN | Cr KN | Cor KN | r/min | Kilogram | ||
|
d
|
D
|
B
|
nB
|
r dakikası
|
||||||||||
| XSU080168 | 130 | 130 | 205 | 25.4 | 12 | 1.1 | 190 | 145 | 66 | 240 | 42 | 96 | 227 | 3.3 |
| XSU080188 | 150 | 150 | 225 | 25.4 | 16 | 1.1 | 210 | 165 | 71 | 375 | 46 | 110 | 203 | 3.7 |
| XSU080218 | 180 | 180 | 255 | 25.4 | 20 | 1.1 | 240 | 195 | 77 | 315 | 49 | 127 | 175 | 4.3 |
| XSU080258 | 220 | 220 | 295 | 25.4 | 24 | 1.5 | 280 | 235 | 84 | 375 | 54 | 151 | 148 | 5.1 |
| XSU080318 | 280 | 280 | 355 | 25.4 | 28 | 1.5 | 340 | 295 | 93 | 465 | 59 | 185 | 120 | 6.3 |
| XSU080398 | 360 | 360 | 435 | 25.4 | 36 | 2 | 420 | 375 | 106 | 590 | 68 | 236 | 100 | 7.8 |
| XSU140414 | 344 | 344 | 484 | 56 | 24 | 2 | 460 | 368 | 229 | 520 | 146 | 250 | 28 | |
| XSU140544 | 474 | 474 | 614 | 56 | 32 | 2.5 | 590 | 498 | 270 | 680 | 170 | 330 | 38 | |
| XSU140644 | 574 | 574 | 714 | 56 | 36 | 2.5 | 690 | 598 | 290 | 800 | 185 | 395 | 44 | |
| XSU140744 | 674 | 674 | 814 | 56 | 40 | 3 | 790 | 698 | 315 | 930 | 200 | 455 | 52 | |
| XSU140844 | 774 | 774 | 914 | 56 | 40 | 3 | 890 | 798 | 340 | 1050 | 215 | 510 | 60 | |
| XSU140944 | 874 | 874 | 1014 | 56 | 44 | 3.6 | 990 | 898 | 360 | 1170 | 227 | 580 | 67 | |
Drwaings
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
