Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
YRTM Serisi
 |
ZKLDF eksenel açısal temas küre rulmanı, yüksek hızları ve düşük sürtünme torklarını korurken, yüksek dönme doğruluğunu sağlayarak kombinasyon yükleri taşıyabilir.ZKLDF döner masa rulmanları yüksek hızlı döner masalarda kullanılmak için uygundur, frezeleme, öğütme, inceleme başları ve hassas ölçüm cihazları. |
Tanıtım

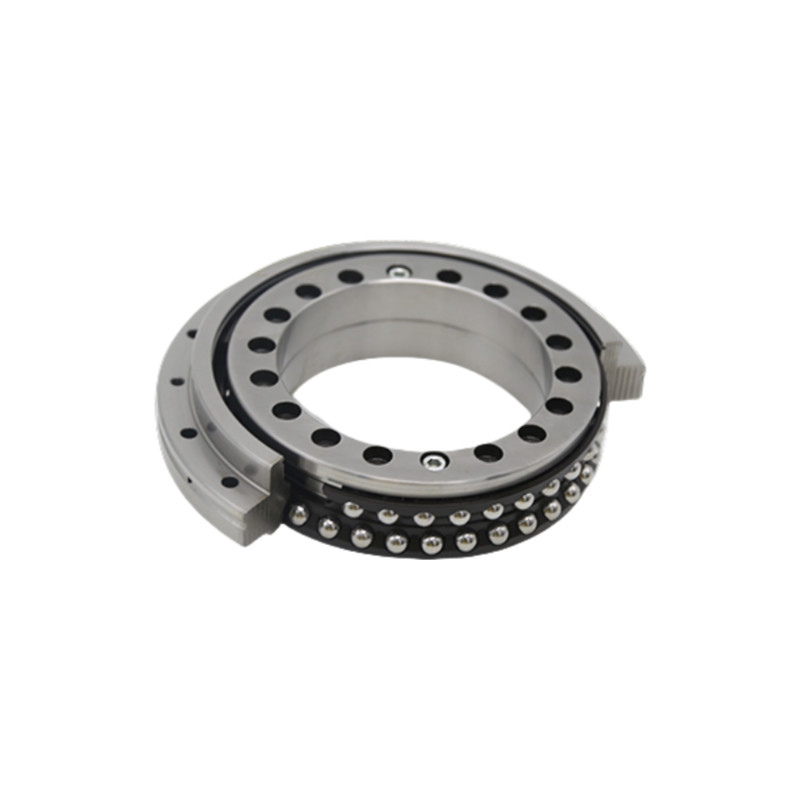

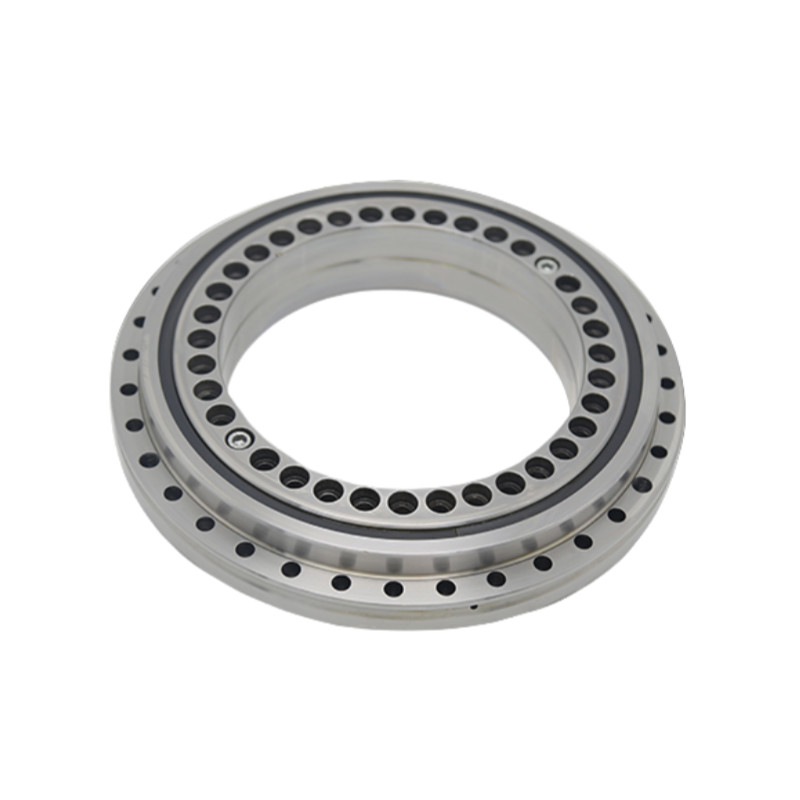

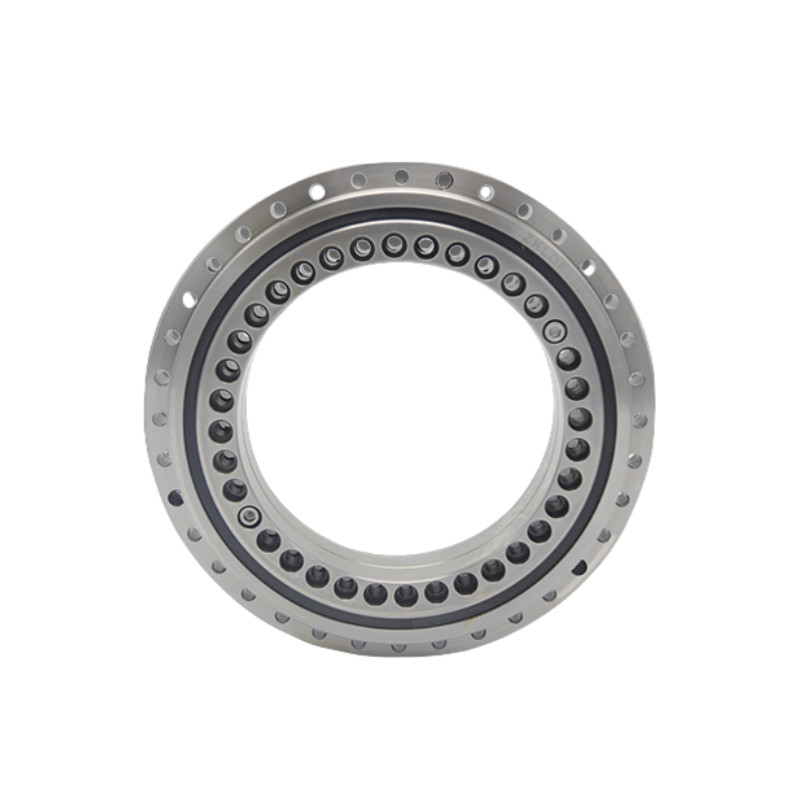

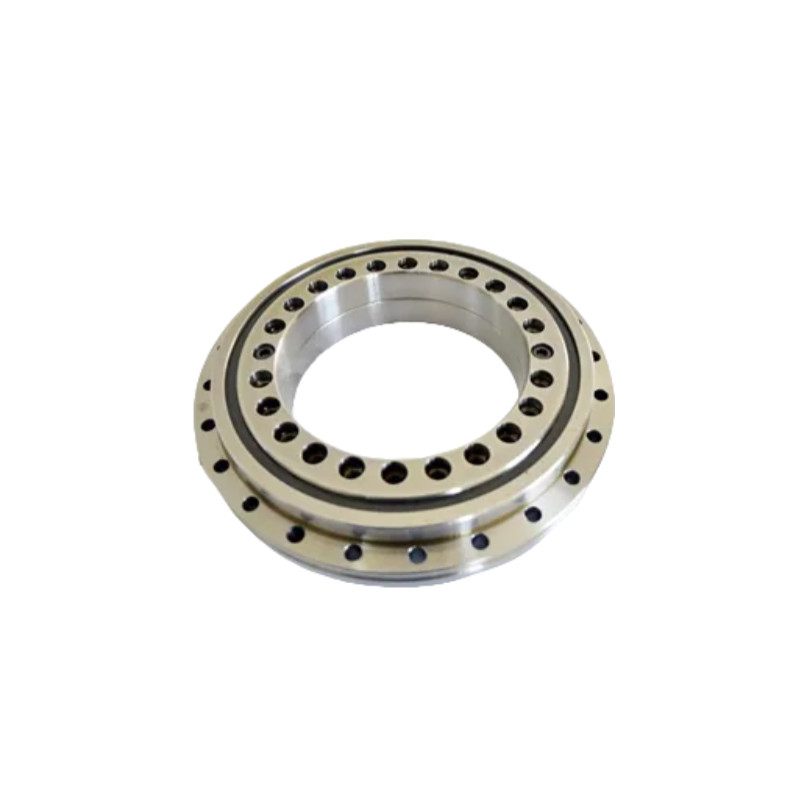

ZKLDF eksenel açısal temas topu rulmanı, bir birlik dış halka, iki iç halka, iki sıra top yuvarlakları ve bir kafese sahip.Dış halka ve iç halkalar yerleştirme delikleri ile donatılmıştırBirim, nakliye ve manipülasyon sırasında güvenlik için tutma vidaları ile sabitlenir.
ZKLDF eksenel açısal temas küre rulmanları kir, kirlilik ve yağları etkili bir şekilde uzaklaştıran ve potansiyel sızıntıları önleyen çift taraflı mühürleme kapaklarıyla donatılmıştır.ZKLDF döngü tablosu rulmanları sofistike bir bariyum bazlı yağ kullanır, özel yağ delikleri aracılığıyla uygun yağ yenilenmesini sağlar.
ZKLDF eksenel açılı temas küre rulmanları, radyal yükleri, çift eksenel yükleri ve eğim momentlerini destekleyen 60 ° temas açısı ve iki sıra top yuvarlakları ile tasarlanmıştır.Bakır kafesli benzersiz tasarım, rulmanın yüksek hızlara dayanabilmesini sağlar, uzun çalışma süreleri, yüksek sertlik ve yüksek hassasiyet, sürtünme torkunu en aza indirirken.Yüksek hızlı döner masalar gibi uzun süreli uygulamalar, frezeleme, öğütme, inceleme başları ve hassas ölçüm cihazları.
Döner Masa rulmanlarının özellikleri
1Yüksek hassasiyet: Döner masa rulmanları, hassasiyeti gerektiren uygulamalar için gerekli olan minimum geri tepki ile pürüzsüz ve tutarlı bir dönüş sunar.
2Kompakt Tasarım: Aynı anda birden fazla yük türünü ele alma yetenekleri, ekipman ayak izini azaltan kompakt bir rulman yapısına izin verir.
3Artırılmış Yük Kapasitesi: Döner masa rulmanları yüksek yükleri yönetmek için inşa edilir, bu da onları ağır görev uygulamaları için dayanıklı ve güvenilir hale getirir.
4Uzun kullanım süresi: Uygun yağlama ve bakım ile, döner masa rulmanları, sürekli işlemlerde yüksek güvenilirlik sağlayarak uzun süre kullanıma dayanabilir.
Özellikler
| Model | Boyut | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a) | |
| Birim: mm | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| Model | Bağlama deliği | Eklem vidaQTY | Kaldırma deliği | Tırmanışlık | Vuruş sıkıştırma tork | Temel yük oranı | Hedef hız (4) | Çekişmeli döngü kuvveti | Kütle | ||||||
| Aksyal | |||||||||||||||
| İç halka | Dış halka | Dinamik | Statik | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | Ca | Koa | Yağ | |||||||
| mm | mm | G | KTY | KTY*t | N m | KN: | r/min | Nm | ≈Kg | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7,5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7,5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7,5° | 68 | 395 | 3180 | 500 | 40 | 82 |
Drwaings
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
