Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
YRTM Serisi
 |

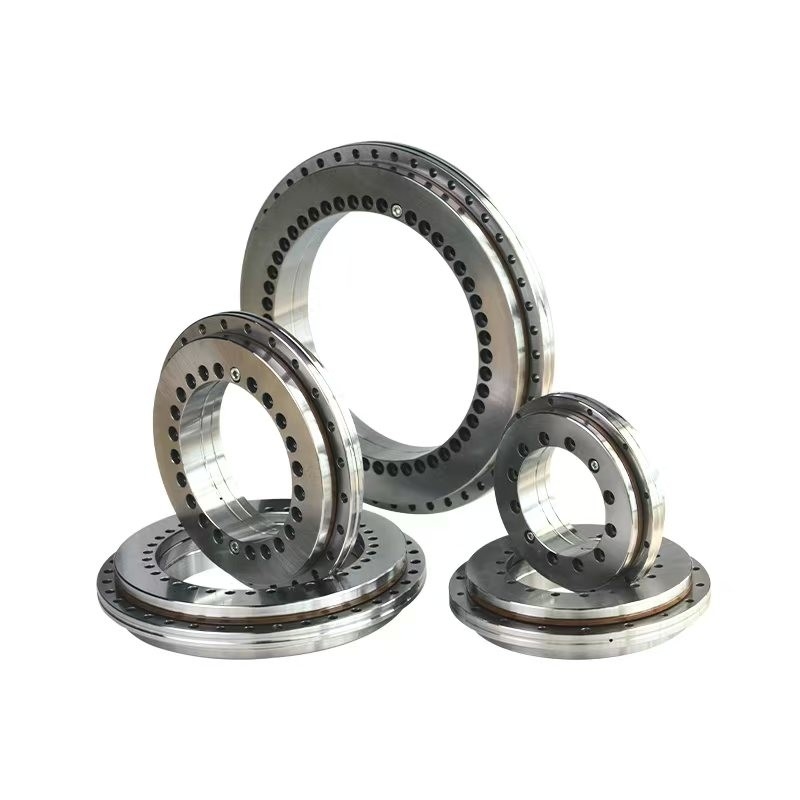

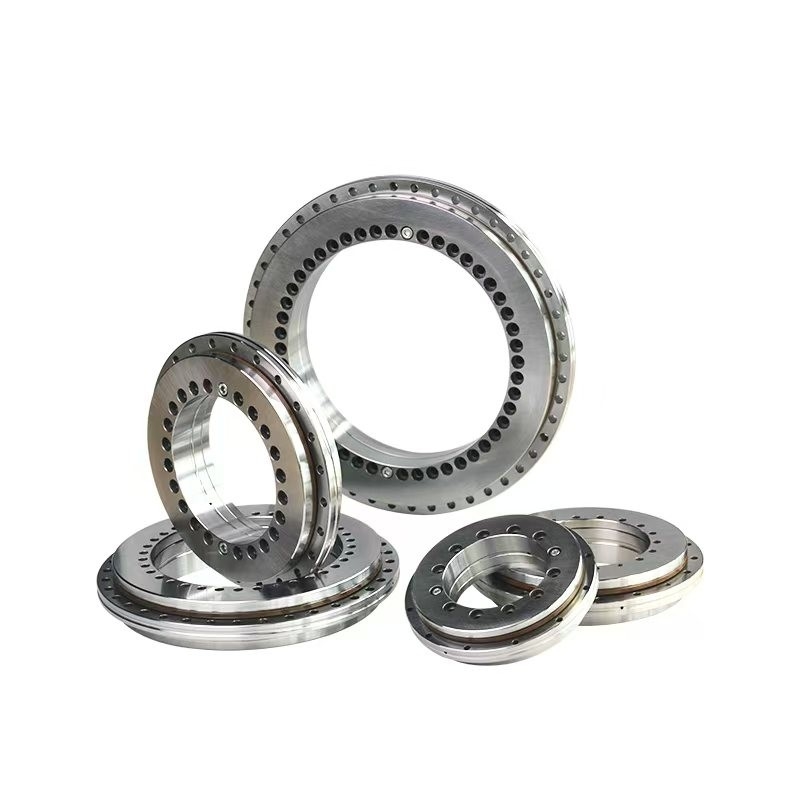

YRTM Döner masa rulmanları, çeşitli endüstriyel uygulamalarda kullanılan çevirme masalarının, indeksleme masalarının ve döner masaların dönüş hareketini desteklemek için tasarlanmış özel bileşenlerdir.Geleneksel rulmanlardan farklı olarak, döner masa rulmanları eksenel, radyal ve moment yüklerini aynı anda ele almak için tasarlanmıştır.ve kompakt bir alanda yük taşıma yetenekleri. |
Tanıtım
Köşe hareketinin ölçümü modern sanayinin önemli bir yönüdür.Bu açısal yer değiştirme doğru ölçmek ve kontrol etmek için gereklidir.
Günümüzde, açısal yer değiştirmesini ölçmek için en yaygın kullanılan cihazlar ızgara ve manyetik kapı kodlayıcılarıdır. Avusturya'dan AMOSIN çelik sınıfı ölçüm sistemi dört önemli avantaj sunar:Yüksek hassasiyet (en yüksek çözünürlük açısı <2 ark saniyesidir), leke direnci, elektrik indüksiyonu yok ve koşullara karşı yüksek uyarlanabilirlik.

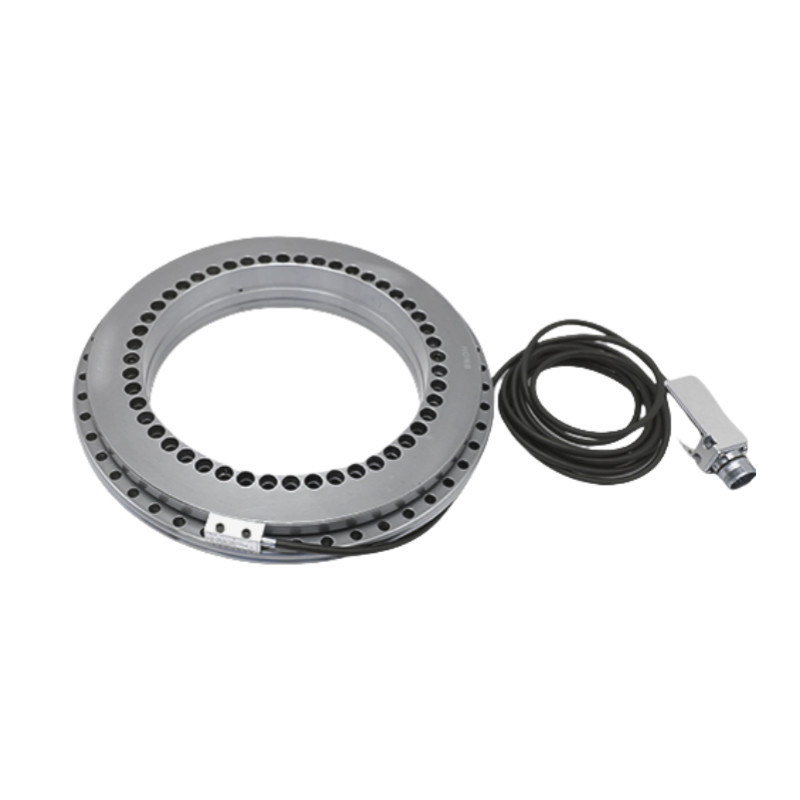

YRT döner masa rulmanı, bu ölçüm sistemiyle birlikte, eşsiz bir hassasiyet sunar, iki yönlü eksen yükü, radyal yükü ve eğim momentünü taşıyabilir.Bu, yüksek hassasiyetli uygulamalar için ideal bir çözüm yapar, makine alet endüstrilerinde yüksek hassasiyetli döner masalar, bölme kafaları, bilimsel deneyler ve ölçümler vb.
Döner Masa rulmanlarının ana türleri
1.Çapraz rulo rulmanları:Bu türde silindirli rulolar birbirlerine dik açılarda düzenlenir, yüksek sertlik ve hassasiyet sağlar.Bu da onları CNC işleme merkezleri ve hassas aletler için ideal hale getiriyor..
2.Aksyal-radyal rulmanlar:Bu rulmanlar, eksen yüklerini (dönüş ekseni boyunca), radyal yükleri (eksen dik) ve eğim momentlerini karşılamak için özel olarak tasarlanmıştır.Güçlü yapıları, ağır yük altında istikrarın kritik olduğu uygulamalar için mükemmel, örneğin çalgı makinelerinde, robot kollarında ve vites kutularında.
3.Güçlü top rulmanları:Bu rulmanlar yüksek eksenel yükleri kaldırabilir, ancak radyal veya moment yükleri için daha az uygundur.Diğer türlere kıyasla döner masa uygulamalarında daha az yaygın olsalar da.
Özellikler
| Model | Boyut | ||||||||||
| d | D | B | H | B | D1 | D2 | J | J1 | F | L | |
| Birim: mm | |||||||||||
| YRTM150 | 150 | 240 | 43* | 26 | 12 | 214 | 215 | 165 | 225 | 16.5 | 121 |
| YRTM180 | 180 | 280 | 46* | 29 | 15 | 244 | 245 | 194 | 160 | 16.5 | 152 |
| YRTM200 | 200 | 300 | 47* | 30 | 15 | 274 | 276 | 215 | 285 | 16.5 | 152 |
| YRTM260 | 260 | 385 | 55 | 36.5 | 18 | 345 | 345.5 | 280 | 365 | 17.5 | 192.5 |
| YRTM325 | 325 | 450 | 60 | 40 | 20 | 415 | 415.5 | 342 | 430 | 18.5 | 225 |
| YRTM395 | 395 | 525 | 65 | 42.5 | 20 | 486 | 486.5 | 415 | 505 | 18.5 | 262.5 |
| YRTM460 | 460 | 600 | 70 | 46 | 22 | 560 | 560.5 | 482 | 580 | 18.5 | 300 |
| Model | Bağlama deliği | Eklem vida QTY | Eksenel ve radyal akış | Kaldırma deliği | Tırmanışlık | Vuruş sıkıştırma tork | Temel yük oranı | Eğilebilir sert | Çekim döngüsü (3) | Kütle | ||||||||||
| Aksyal | Radial | |||||||||||||||||||
| İç halka | Dış halka | Dinamik | Statik | Dinamik | Statik | |||||||||||||||
| d1 | d2 | a) | QTY4) | d3 | QTY4) | MA2) | Ca | Koa | Kr | Kor. | CKL | CKL1 | ||||||||
| mm | mm | μ m | G | KTY | KTY*t | N m | KN: | kNm/mrad | Nm | ≈Kg | ||||||||||
| YRTM150 | 7 | 11 | 6.2 | 32 | 7 | 33 | 4 | 3 | M8 | 3 | 36*10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
| YRTM180 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
| YRTM200 | 7 | 11 | 6.2 | 44 | 7 | 45 | 4 | 4 | M8 | 3 | 48*7,5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
| YRTM260 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
| YRTM325 | 9.3 | 15 | 8.2 | 32 | 9.3 | 33 | 4 | 6 | M12 | 3 | 36*10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
| YRTM395 | 9.3 | 15 | 8.2 | 42 | 9.3 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
| YRTM460 | 10 | 15 | 8.2 | 42 | 10 | 45 | 6 | 6 | M12 | 3 | 48*7,5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
Drwaings
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
