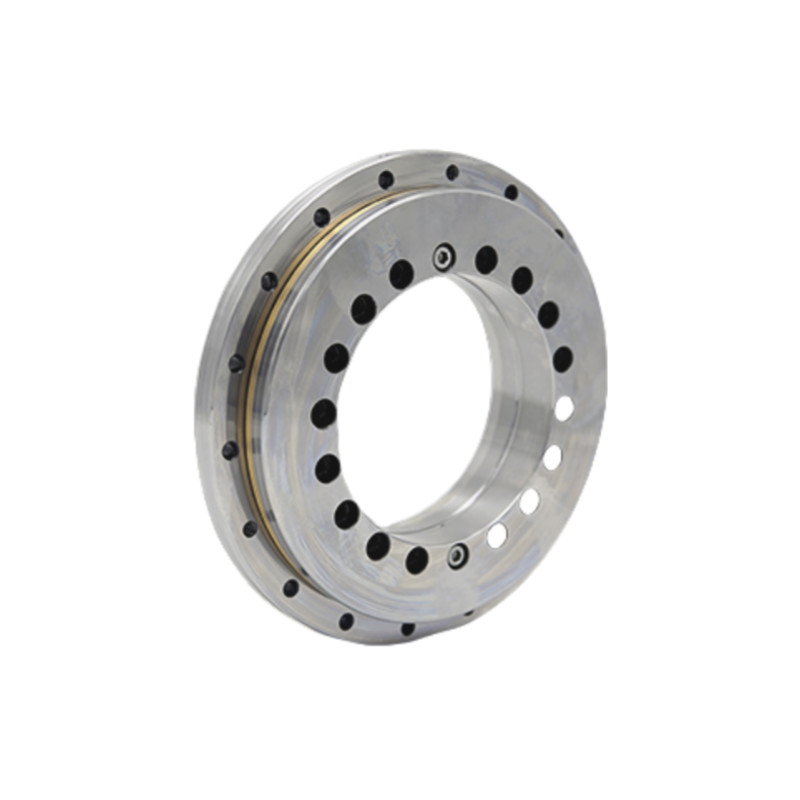

YRTS Döner Masa Lageri

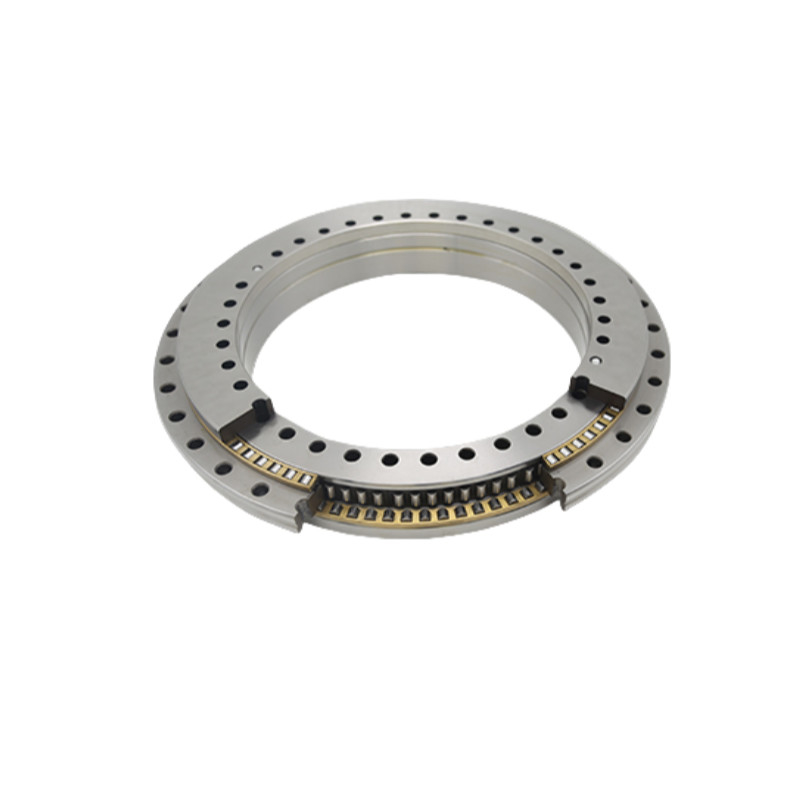

YRTS temel döner masa rulmanları, radyal tam rulo, iki grup eksenel iğne rulo, kafese monte, bir dış halka, bir L kesimi iç halka ve ikinci halka ile tasarlanmıştır.Dış yüzük ve iç yüzük sabitleme delikleri ile donatılmıştırYRT döner masa rulmanı yapısı, iki yönlü eksen yükü, radyal yük ve eğim momentünü taşıyabilir.Bu seri rulman fabrikadan çıkmadan önce uygulanan bir önyükleme varBu seri rulman, yüksek hassasiyet, yüksek sertlik, düşük hız, yüksek hız, yüksek hassasiyet, yüksek hassasiyet, yüksek hassasiyet, yüksek hassasiyet, yüksek hassasiyet ve yüksek hassasiyet gerektiren uygulamalara özellikle uygundur.ve kısa bir döngü süresi, örneğin döner masalar, gösterge başları ve döner freze başları. Bu rulman, özel gereksinimlerinize uygun olarak eksenel ve radyal çalışma hassasiyetini sunar.

Tanıtım

Köşe hareketinin ölçümü modern sanayinin önemli bir yönüdür.Bu açısal yer değiştirme doğru ölçmek ve kontrol etmek için gereklidir.
Günümüzde, açısal yer değiştirmesini ölçmek için en yaygın kullanılan cihazlar ızgara ve manyetik kapı kodlayıcılarıdır. Avusturya'dan AMOSIN çelik sınıfı ölçüm sistemi dört önemli avantaj sunar:Yüksek hassasiyet (en yüksek çözünürlük açısı <2 ark saniyesidir), leke direnci, elektrik indüksiyonu yok ve koşullara karşı yüksek uyarlanabilirlik.
YRT döner masa rulmanı, bu ölçüm sistemiyle birlikte, eşsiz bir hassasiyet sunar, iki yönlü eksen yükü, radyal yükü ve eğim momentünü taşıyabilir.Bu, yüksek hassasiyetli uygulamalar için ideal bir çözüm yapar, makine alet endüstrilerinde yüksek hassasiyetli döner masalar, bölme kafaları, bilimsel deneyler ve ölçümler vb.
*X* Gerçek zamanlı çıkış sinyalleri, doğrudan tahrik uygulamaları için en uygun çözümdür.

Yapı girişimi

Avusturya AMOSIN çelik sınıfı ölçüm sistemi üç ana bileşenden oluşur: çelik sınıfı ayaklar, bir okuma başlığı ve bir elektronik değerlendirme ünitesi.Çelik sınıfı ayaklar rulmanın iç halka üzerine monte edildi (Şekil 2)Bu, eşit dağılımlı ızgaralara sahip bir çelik halka. okuma başlığı rulmanın dış halkasına monte edilmiştir (Şekil 1). Çelik sınıfı ayaklara çok yakın konumlandırılmıştır.Ama doğrudan temas etmeyin.Aralarında 0.1~0.2 mm boşluk var.
Çalışma sırasında rulman döner ve çelik sınıfı ayaklar ve okuma başlığı (Şekil 3) birbirine göre temas etmeden hareket eder.İndüksiyonla toplanan veriler daha sonra kablo üzerinden elektronik değerlendirmeye aktarılır (Şekil 6).Elektronik değerlendirme daha sonra bilgiyi kare dalga veya pozitif harmonik sinyallere dönüştürür.açısal hareket ölçümü ve kontrolü için alet makinelerinde sayısal kontrol sistemine girilen.
Çelik ölçüm sistemi aşağıdaki avantajları sunar:
A. Dokunmasız endüktif kodlayıcı, uzun süreli güvenilirliği sağlamak için aşınmayı en aza indirmek için tasarlanmıştır.
B. hassasiyet, optik kodlayıcının hassasiyetine eşittir ve 2 ark saniyesinden daha az yüksek hassasiyet sunar.
C. Çift okuma başlı ölçüm sistemi, rulman radyalindeki herhangi bir sapmanın gerçek zamanlı olarak düzeltilmesini sağlar.
D. Yüksek hızlı, yüksek dinamik çözünürlük, yüksek dinamik performans.
E. Manyetik bileşen yok, histerez reaksiyonu yok, demanyetizasyon yok, güvenlik sorunları yok.
F. Katı tahıl, yağ vb. için güçlü tıkanma karşıtı yetenekler. Ürün, su basıncına ve yoğun tozlara dayanıklı hale getiren IP67 derecesiyle korunmaktadır.Herhangi bir pislik veya kirletici maddeye karşı duyarlı değildir..
Kompakt tasarımı dar alanlarda kurulmasını sağlar.
Ürün kurulumu kolaydır ve hızlı bir şekilde ayarlanabilir.
Ürün sinüs dalgaları (1VPP) ve kare dalgaları (TTL) çıkarabilir.

Özellikler

Drwaings

Uygulama

Sanayi Otomasyonu	Tıbbi Ekipman	Havacılık	Kesinlik Ekipmanı
