Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
CRBTF Serisi
 |

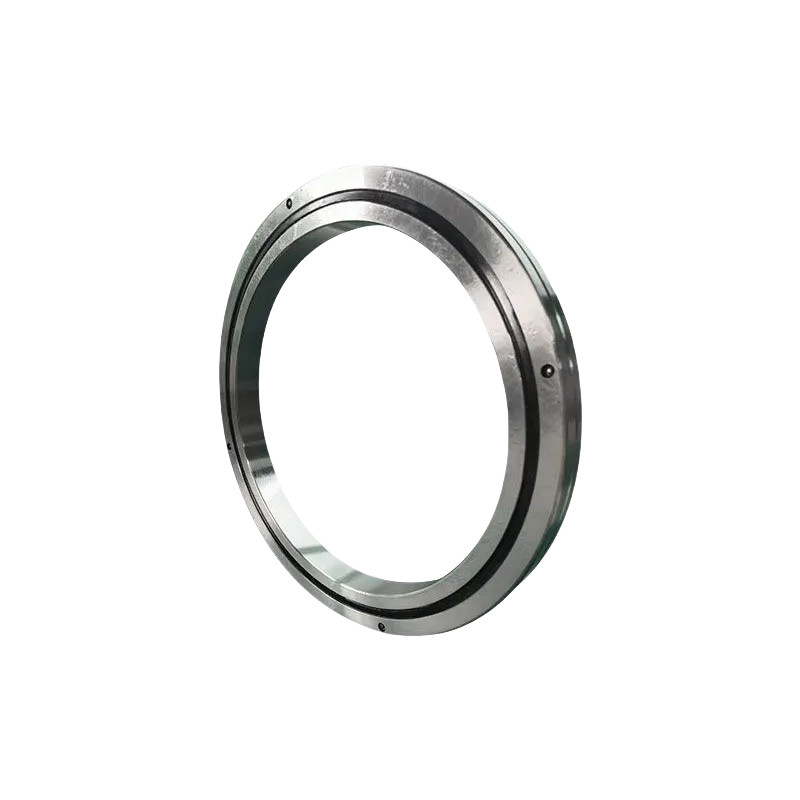

CRBTF serisi, son derece sınırlı yapısal durumlar için uygun montaj delikleriyle ultra ince bir duvar yapısıdır.Montaj delikleri olan bütünlü iç ve dış halkalar Hem dış hem de iç halkaların montaj delikleri olduğundanAyrıca, hem dış hem de iç halkaların genel yapısı nedeniyle,kurulum performans üzerinde neredeyse hiçbir etkisi yoktur, böylece istikrarlı dönme doğruluğu dereceleri ve torkları elde edilir. Dış ve İç Halkaların Dönüştüğü Durumlar için Uygun |
Özellikleri
1Yüksek hassasiyet: P4 hassasiyeti, P2 hassasiyeti
2. Yüksek sertlik: Bu seri rulman önceden yüklenmiştir
3. Yüksek yük:Bu seri rulman iki yönlü eksen yükü, radyal yük ve eğim momentine dayanabilir
4. Küçük boyut: Bu seri rulman makineler için yer tasarrufu sağlayabilir
Özellikler
| Model | Boyut (mm) | Omuz Yüksekliği ((mm) | Temel yük değerlendirmesi | Ağırlık | Model | İç yüzük | Dış Halka | ||||||||
| Kimlik | Aşırı doz | Rulo Çapı Dairesinin Diametri | Yükseklik | Çamfer | Kr | Kor. | Montaj deliği merkezi diyafram. PCD1 | Montaj deliği boyutu | Montaj deliği merkezi diyafram. | Montaj deliği boyutu | |||||
| d | D | dp | B B1 | rmin | ds (max.) | Dh (min.) | KN: | KN: | Kilogram | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | 6-M2,5 delikten geçen iplik | 35 |
6-D 2.9 delikten
|
|
D 5.5 karşı boru, derinlik 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | 6-M2,5 delikten geçen iplik | 45 |
6-D 2.9 delikten
|
|
D 5.5 karşı boru, derinlik 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 8-M2,5 delikten geçen iplik | 55 |
8-D 2.9 delikten
|
|
D 5.5 karşı boru, derinlik 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 8-M2,5 delikten geçen iplik | 65 |
8-D 2.9 delikten
|
|
D 5.5 karşı boru, derinlik 2.8
|
|||||||||||||||
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
