Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
RAU Serisi
 |

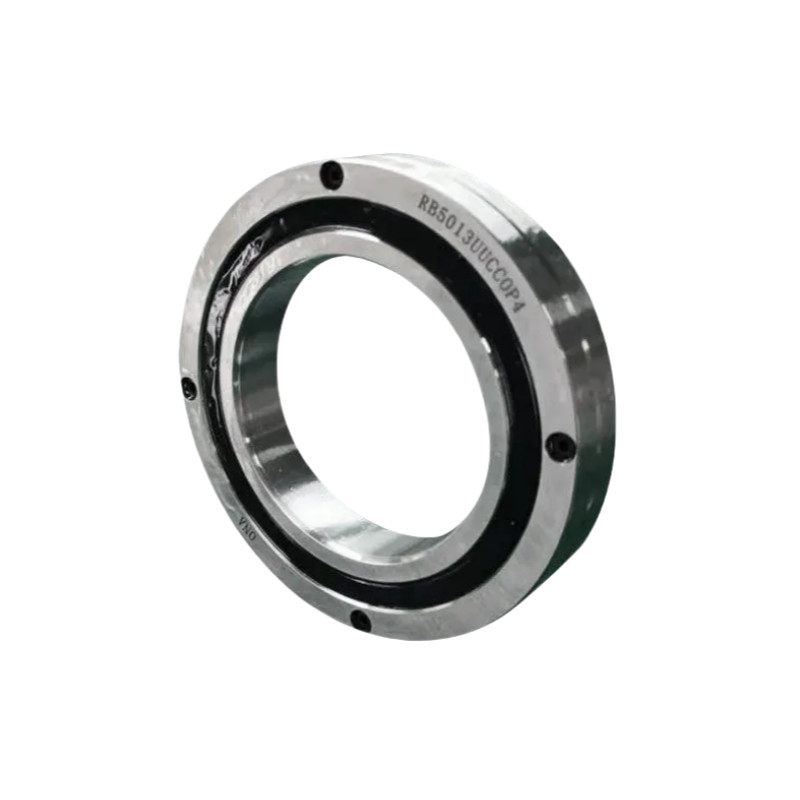

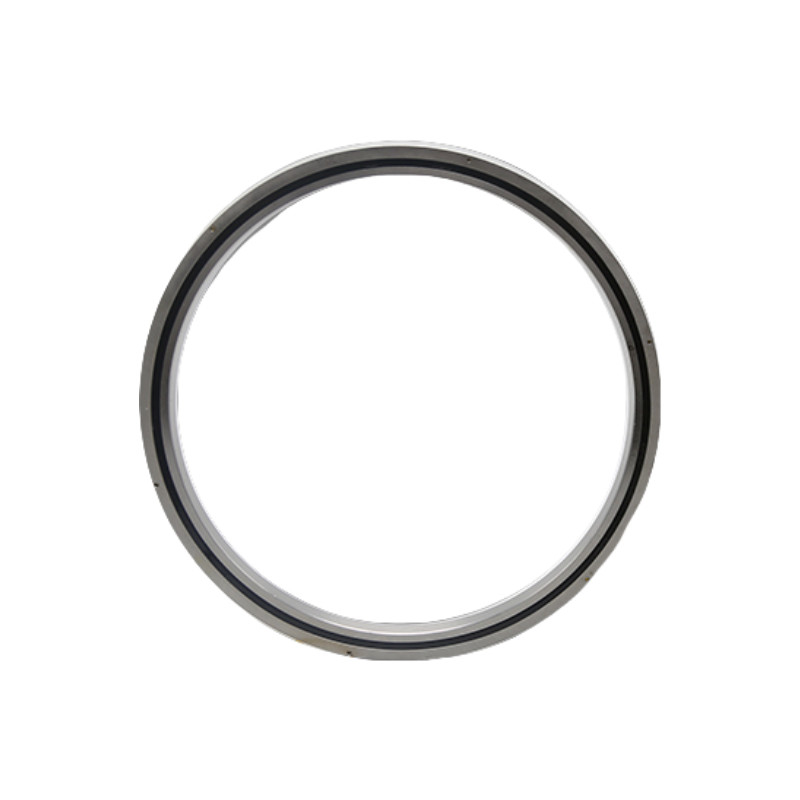

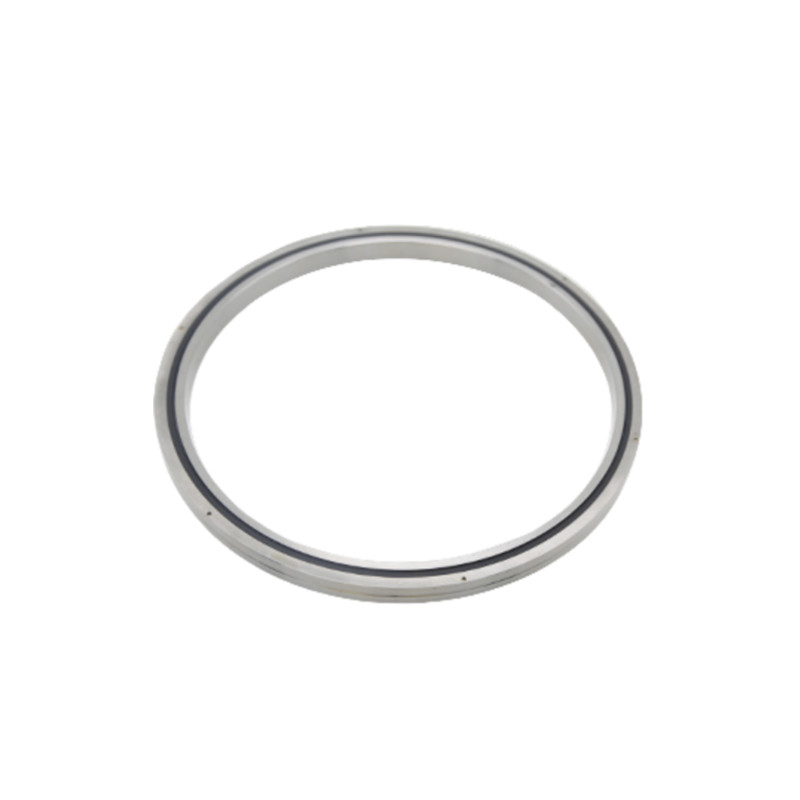

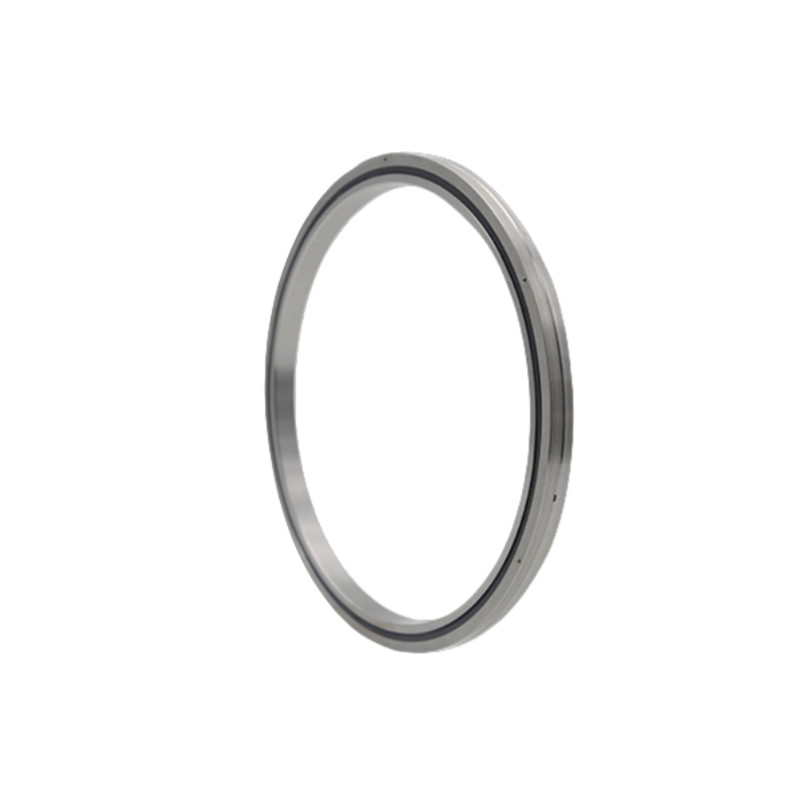

RAU Serisi ((İç ve dış halkalar tam ve ultra ince) Bu model, son derece ince dış ve iç halkalara sahip kompakt bir model RB türüdür.Döner ünitenin hafif ve küçük olması gereken alanlar için en iyisidirÖrneğin, endüstriyel robotların veya manipülatörlerin döner kısmı. |
Model ve isimleme kuralları
| RA | 100 | 20 | UU | CC0 | P2 |
| İsimsel model | Nominel iç çapı (mm) | İsimsel genişlik (mm) |
Sıfırlama modu
• İşaretlenmemiş: mühürlenmemiş • UU: her iki tarafta da mühürler • U: tek taraflı kemer mühürü |
Radyal açıklık
• CC0: negatif açıklık (ön yükleme) • C0: pozitif temizlik • C1: büyük boşluk |
Doğruluk seviyesi
• İşaretlenmemiş: sıradan seviye (seviye 0) • P6 • P5 • P4 • P2 ※ RA türünün doğruluğu için lütfen bize danışın |
Özellikleri
1Yüksek hassasiyet: P4 hassasiyeti, P2 hassasiyeti
2. Yüksek sertlik: Bu seri rulman önceden yüklenmiştir
3. Yüksek yük:Bu seri rulman iki yönlü eksen yükü, radyal yük ve eğim momentine dayanabilir
4. Küçük boyut: Bu seri rulman makineler için yer tasarrufu sağlayabilir
Özellikler
| Model numarası. | Boyutlar ((mm) | Omuz yüksekliği | Temel yük değerleri (radyal) | Ağırlık | ||||||
| Kimlik | Aşırı doz | Rulo Çakma Çapı | Yükseklik | Çamfer | Kr | Kor. | ||||
| d | D | Dpw | B B1 | rmin | ds | D | KN: | KN: | Kilogram | |
| RAU5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RAU6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RAU7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RAU9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RAU10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RAU11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RAU12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RAU13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RAU14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RAU15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RAU16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RAU17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RAU18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RAU19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RAU20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
Uygulama
|
|
|
|
| Sanayi Otomasyonu | Tıbbi Ekipman | Havacılık | Kesinlik Ekipmanı |
