ID 350 mm RU Serisi Tıbbi Ekipmanlar için Çapraz Rol rulman rulmanları

Tıbbi ekipman çapraz rulo rulmanları

350 mm çapraz rulo rulmanları

RU Serisi Çapraz Makaralı Rulmanlar

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

RU Serisi

Bizimle İletişim

Bir İndirim İste

ID 350 mm RU Serisi Tıbbi Ekipmanlar için Çapraz Rol rulman rulmanları

Ürün Ayrıntıları

Model:

RU28'den RU445X'e

Ürün:

RU Serisi Çapraz Makaralı Rulmanlar

Malzeme:

Rulman Çelik, Paslanmaz Çelik, Plastik / Polimer Malzemeler, Yağlayıcı, Seramik Malzemeler

İç halka:

10 ila 350 mm

Dış halka:

52 ila 540 mm

Silindir Adımı Çapı.:

28 - 445,4 Dpw

Pah:

0,3 ila 2,5 dev/dak

Ağırlık:

0,12 ila 35,4 kg

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

RV Serisi Endüstriyel Robotlar için Özel Robot Taşıma

En İyi Fiyatı Bulun

SHF SHG Harmonik Redüksiyon rulmanları Robot için özel rulman

En İyi Fiyatı Bulun

CSF CSG Robot için özel Harmonik Redüksiyon rulmanları

En İyi Fiyatı Bulun

RB Serisi Endüstriyel Otomasyon Çapraz Rol rulman rulmanları ID 20mm

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

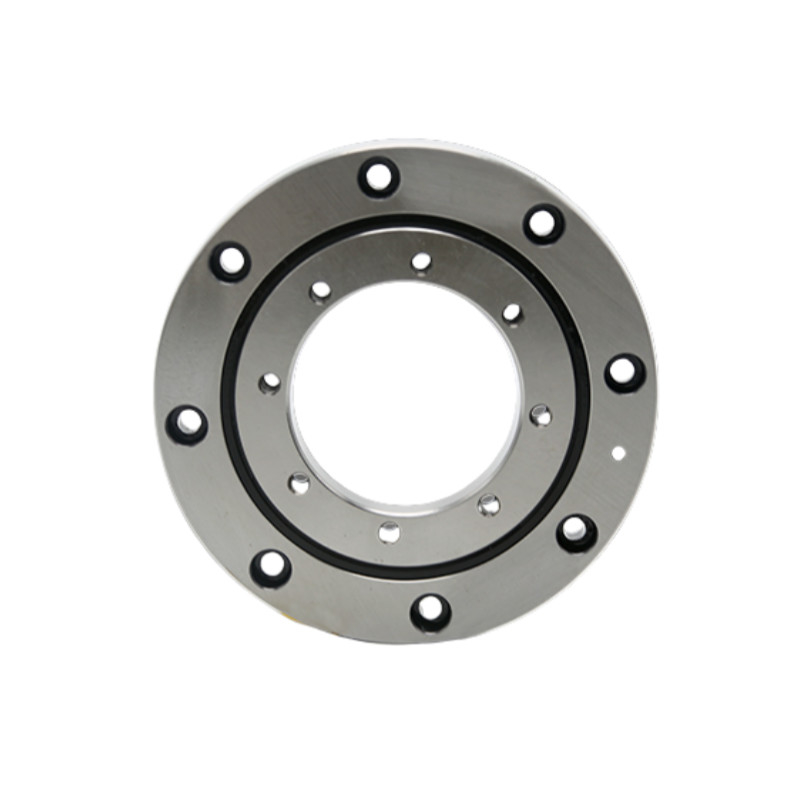

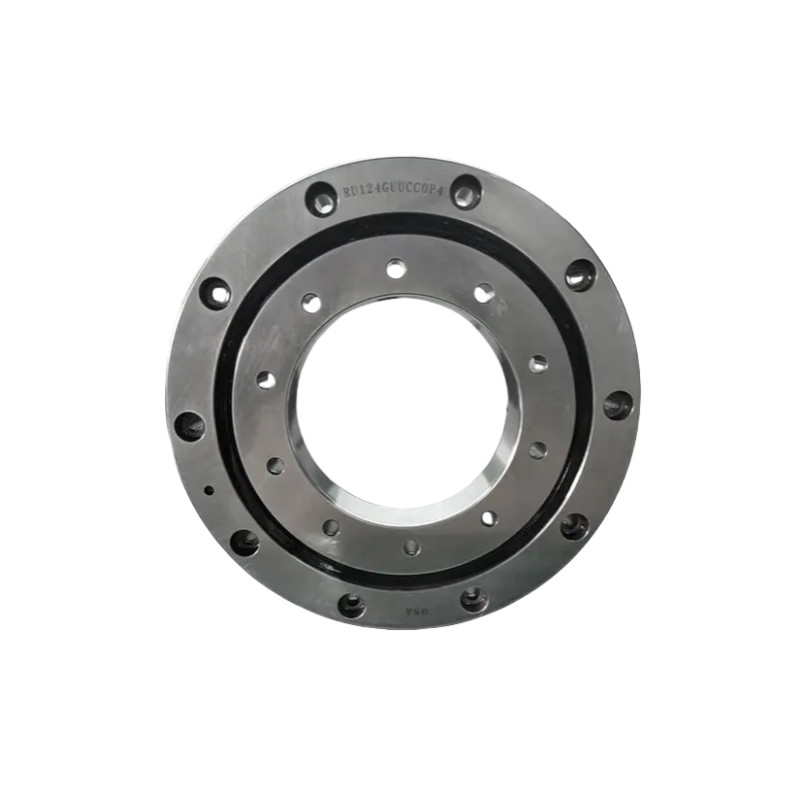

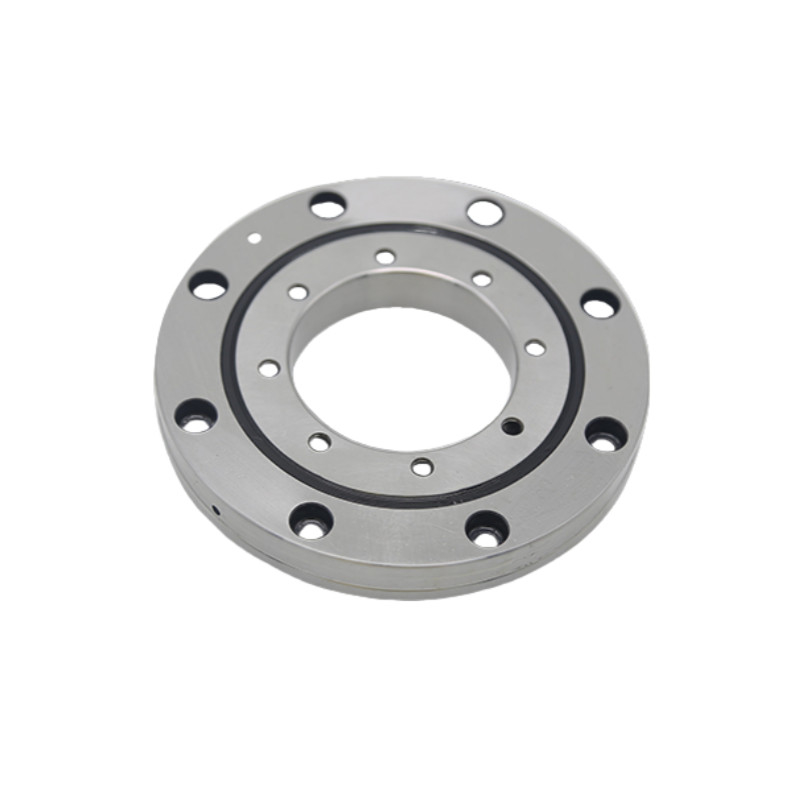

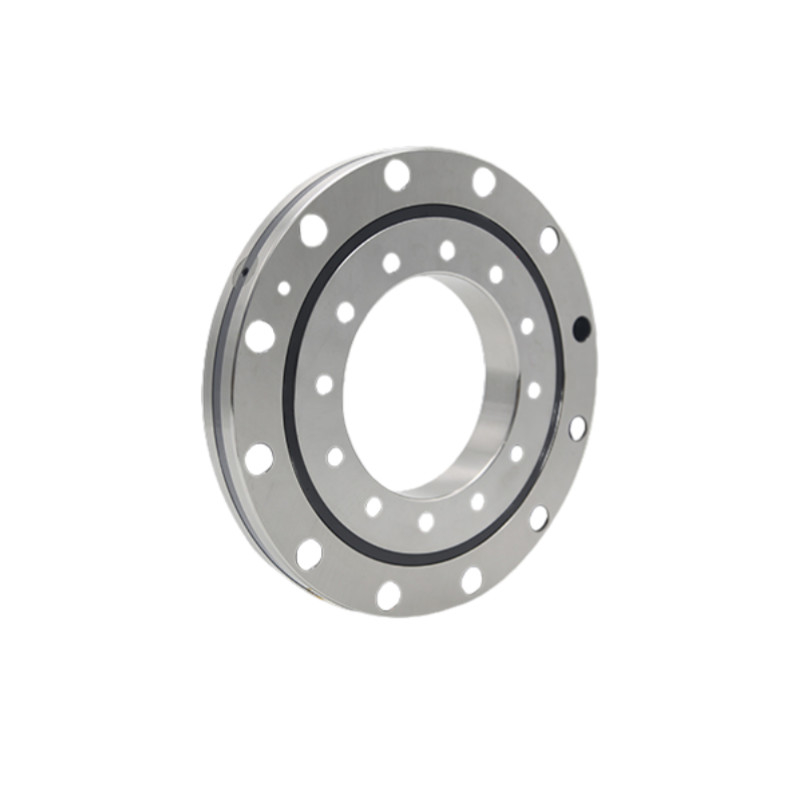

RU serisi çapraz rulo rulmanları

Name: ID 350 mm RU Serisi Tıbbi Ekipmanlar için Çapraz Rol rulman rulmanları
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RU Serisi
Availability: InStock

RU serisi (Yükleme delikleri olan bütünlü iç ve dış halka), hem dış hem de iç halkaların montaj delikleri olduğundan, kurulum koltuğu sırasında flens ve desteğin sabitlenmesine gerek yoktur.Ayrıca, hem dış hem de iç halkaların genel yapısı nedeniyle, montajın performans üzerinde neredeyse hiçbir etkisi yoktur, böylece istikrarlı bir dönme doğruluğu ve tork elde edilir.Dış ve iç halkaların döndüğü durumlar için uygundur.

Model ve isimleme kuralları

124

CC0

G veya X

İsimsel model

Çakma çapı ((mm)

Sıfırlama modu

• İşaretlenmemiş: mühürlenmemiş

• UU: her iki tarafta da mühürler (Dış halka batırma deliği)

• U: tek taraflı kemer mühürü (dış yüzüğün karşıya batmamış tarafı)

Radyal açıklık

• CC0: negatif açıklık (ön yükleme)

• C0: pozitif temizlik

Doğruluk seviyesi

• P5

• P4

• P2

Montaj deliği yönü

• Hiç: iç ve dış halkalar hem karşı batık delikler hem de aynı yönde.

• G:İç ve dış halkalar hem batmış deliklerdir hem de karşı yönde.

• X: Halka karşı batık delik ama iç halka tel delik (çapraz delik)

Uyumlu sembol

• Hiçbir şey: hiçbir bağlantı

• -N: yağ nozu ile

Özellikleri

1Yüksek hassasiyet: P4 hassasiyeti, P2 hassasiyeti
2. Yüksek sertlik: Bu seri rulman önceden yüklenmiştir
3. Yüksek yük:Bu seri rulman iki yönlü eksen yükü, radyal yük ve eğim momentine dayanabilir
4. Küçük boyut: Bu seri rulman makineler için yer tasarrufu sağlayabilir

Özellikler

Model	Boyutları					Omuz Boyutu		Temel yük değerleri (radyal)		Ağırlık	İç yüzük		Dış Halka
	İç yüzük	Dış Halka	Roller Pitch Dia.	Yükseklik	Çamfer			Kr	Kor.		Montaj deliği merkezi diyafram. PCD1	Montaj deliği boyutu	Hol'un merkezi diyasını monte et. PCD2	Montaj deliği boyutu
	d	D	Dpw	B	rmin	Ds	D	KN:	KN:	Kilogram
RU28	10	52	28	8	0.3	24	29.5	2.9	2.4	0.12	16	4-M3 delik içi iplik	42	6-Dia3.4 delikten
														Diyarbakır 6.5 karşı boru, derinlik 3.3
RU42	20	70	41.5	12	0.6	37	47	7.35	8.35	0.29	28	6-M3 delik içi iplik	57	6-Dia3.4 delikten
														Diyarbakır 6.5 karşı boru, derinlik 3.3
RU52	25	80	52.5	12	0.6	46.5	58.5	8.61	10.6	0.4	35	6-M3 delik içi iplik	67	6-Dia3.4 delikten
														Diyarbakır 6.5 karşı boru, derinlik 3.3
RU66	35	95	66	15	0.6	59	74	17.5	22.3	0.62	45	8-M4 delik içi iplik	83	6-Dia4.5 delikten
														Dia8 karşı boru, derinlik 4.4
RU85	55	120	85	15	0.6	79	93	20.3	29.5	1	65	8-M5 delikten geçen iplik	105	8-Dia5.5 delikten
														Dia9.5 karşı boru, derinlik 5.4
RU124G	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-Dia5.5 delikten	148	10-Dia5.5 delikten
												Dia9.5 karşı boru, derinlik 5.4		Dia9.5 karşı boru, derinlik 5.4
RU124X	80	165	124	22	1	114	134	33.1	50.9	2.6	97	10-M5 delikten geçen iplik	148	10-Dia5.5 delikten
														Dia9.5 karşı boru, derinlik 5.4
RU148G	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-Dia9 delikten.	187	12-Dia9 delikten.
												Dia 14 karşı deliği, derinlik 8.6		Dia 14 karşı deliği, derinlik 8.6
RU148X	90	210	147.5	25	1.5	133	162	49.1	76.8	4.9	112	12-M8 delik içi iplik	187	12-Dia9 delikten.
														Dia 14 karşı deliği, derinlik 8.6
RU178G	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-Dia9 delikten.	217	12-Dia9 delikten.
												Dia 14 karşı deliği, derinlik 8.6		Dia 14 karşı deliği, derinlik 8.6
RU178X	115	240	178	28	1.5	161	195	80.3	135	6.8	139	12-M8 delik içi iplik	217	12-Dia9 delikten.
														Dia 14 karşı deliği, derinlik 8.6
RU228G	160	295	227.5	35	2	208	246	104	173	11.4	184	12-Dia11 delikten.	270	12-Dia11 delikten.
												Dia 17.5 karşı boru, derinlik 10.8		Dia 17.5 karşı boru, derinlik 10.8
RU228X	160	295	227.5	35	2	208	246	104	173	11.4	184	12-M10 delikten geçen iplik	270	12-Dia11 delikten.
														Dia 17.5 karşı boru, derinlik 10.8
RU297G	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-Dia14 delikten.	350	16-Dia14 delikten.
												Dia20 karşı boru, derinlik13		Dia20 karşı boru, derinlik13
RU297X	210	380	297.3	40	2.5	272	320	156	281	21.3	240	16-M12 delik içi iplik	350	16-Dia14 delikten.
														Dia20 karşı boru, derinlik13
RU445G	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-Dia14 delikten.	505	24-Dia14 delikten.
												Dia20 karşı boru, derinlik13		Dia20 karşı boru, derinlik13
RU445X	350	540	445.4	45	2.5	417	473	222	473	35.4	385	24-M12 delikten geçen iplik	505	24-Dia14 delikten.
														Dia20 karşı boru, derinlik13

Uygulama


Sanayi Otomasyonu	Tıbbi Ekipman	Havacılık	Kesinlik Ekipmanı
