Endüstriyel Robotik ve Otomasyon için Yüksek Hassasiyetli Endüstriyel RV Redüktörü

Yüksek hassasiyetli endüstriyel RV Reducer

Endüstriyel Robotik RV Redüktörü

Otomasyon RV Reducer

Place of Origin:

Jiangsu, China

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model Number:

RV - E

Bizimle İletişim

Bir İndirim İste

Endüstriyel Robotik ve Otomasyon için Yüksek Hassasiyetli Endüstriyel RV Redüktörü

Ürün Ayrıntıları

Product:

Solid Shaft E Series RV Reducer

Material:

Steel, Aluminum

Torsional Rigidity:

372 to 7448 Nm/arc.min.

Rated torque:

167 to 4410 Nm

Output Torque:

17 to 450 Nm

Lost motion:

MAX. 1 Arc.min.

Rated output speed:

15 r/min

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Weight:

4.7 to 66.4 kg

Color:

Sliver

Design life:

6000 hours

Warranty:

1 Year

Application:

3C automation, Precision CNC machine tools, Glass polishing equipment, Humanoid robot, Laser equipment

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Packaging Details

Carton Box

Delivery Time

3-4 Weeks

Payment Terms

T/T

Supply Ability

20000 Sets per Month

İlişkili Ürünler

Kompakt Robotik Gear RV Hız azaltıcısı Minimum Geri tepki

En İyi Fiyatı Bulun

RV-C Flanged Robot Speed Reducer Gearhead Çürük Çubuk

En İyi Fiyatı Bulun

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Serisi

En İyi Fiyatı Bulun

RV-E Flanged Planetary Wheel Drive Reduction Gearbox Düşük geri tepki

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Endüstriyel Robotik ve Otomasyon için Yüksek Hassasiyetli Endüstriyel RV Redüktörü

RV redüktörüBüyük torklu robotun bacağının bel ve dirseğinin üç ekleminde kullanılır ve büyük yüklü endüstriyel robot RV'yi bir, iki ve üç eksende kullanır.Harmonik azaltıcı ile karşılaştırıldığında, RV redüktörünün anahtarı işleme teknolojisinde ve montaj işleminde yatıyor. RV redüktörü daha yüksek yorgunluk dayanıklılığına, sertliğine ve ömrüne sahiptir.

Temel Özellikler

Sıfır Geri Çarpışma: RV redüktörlerinin temel özelliklerinden biri, doğru konumlandırmayı ve pürüzsüz hareket iletimini sağlayan sıfır geri çarpışma işlemidir.
Yüksek hassasiyet: RV redüktörleri yüksek hassasiyet ve tekrarlanabilirlik sağlar, bu da onları hassas hareket kontrolü gerektiren uygulamalar için uygundur.
Yüksek Döngü Kapasitesi: Kompakt boyutlarına rağmen, RV redüktörleri yüksek döngü yüklerini kaldırabilir ve bu da onları zorlu uygulamalar için uygun kılar.
Düşük Gürültü ve titreşim: Robot ve otomasyon da dahil olmak üzere birçok uygulamada gerekli olan sorunsuz ve sessiz çalışmayı sağlayan düşük gürültü ve titreşim seviyeleri ile çalışırlar.

SpEğitims

	Spesifikasyon	Çıktı Döner kgf-m ((Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160 (((1568)
	320	320(3136)
	450	450 ((4410)

RV - E serisinin parametreler tablosu

Model	Torsional Sertlik	Boyut ((mm)		İsimlendirilmiş tork (T0)	Adlık çıkış hızı (N0)	Torsiyon sertliği	Hareket kaybı		Geri tepki	İzin verilen bükme tork (Nm)	İzin verilen itiş yükü (N)	Ağırlık (kg)
Model	Nm/arc.min.	a)	b	İsimlendirilmiş tork (T0)	Adlık çıkış hızı (N0)	Nm/arc.min.	arc.min	Dönüş hızının belirlenmesi (Nm)	Arc.min.	İzin verilen bükme tork (Nm)	İzin verilen itiş yükü (N)	Ağırlık (kg)
BX20E	372	20.1	113.3	167Nm	15 r/min	49	MAX1	± 5'e.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		±123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Detaylı Resimler

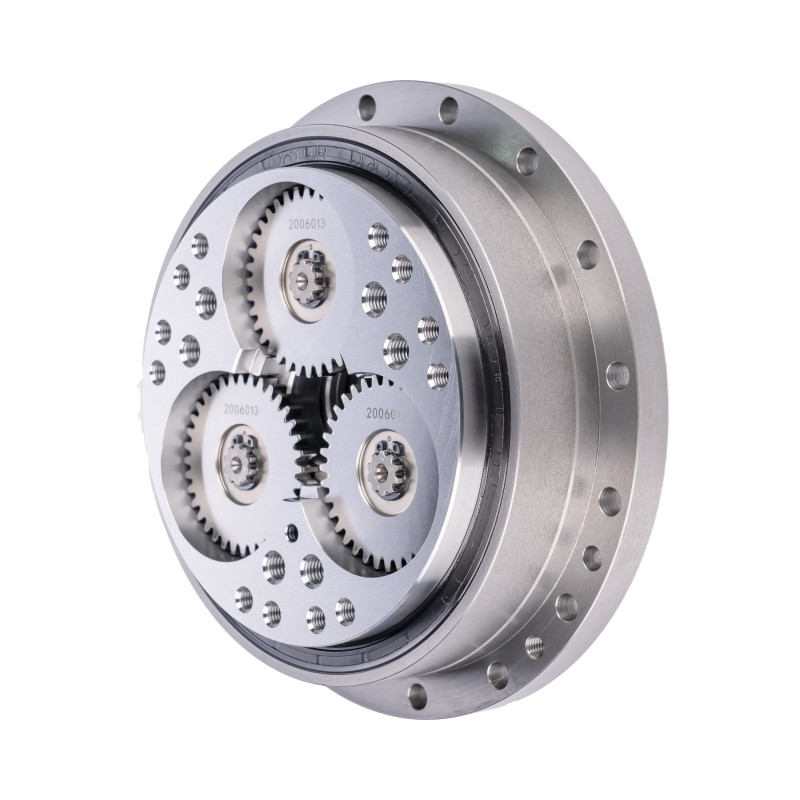

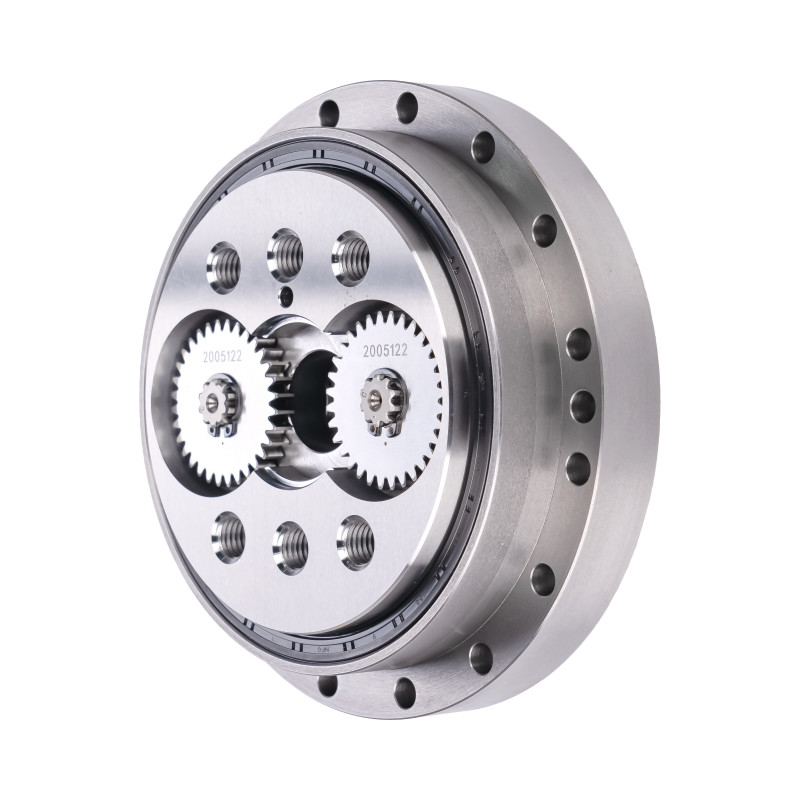

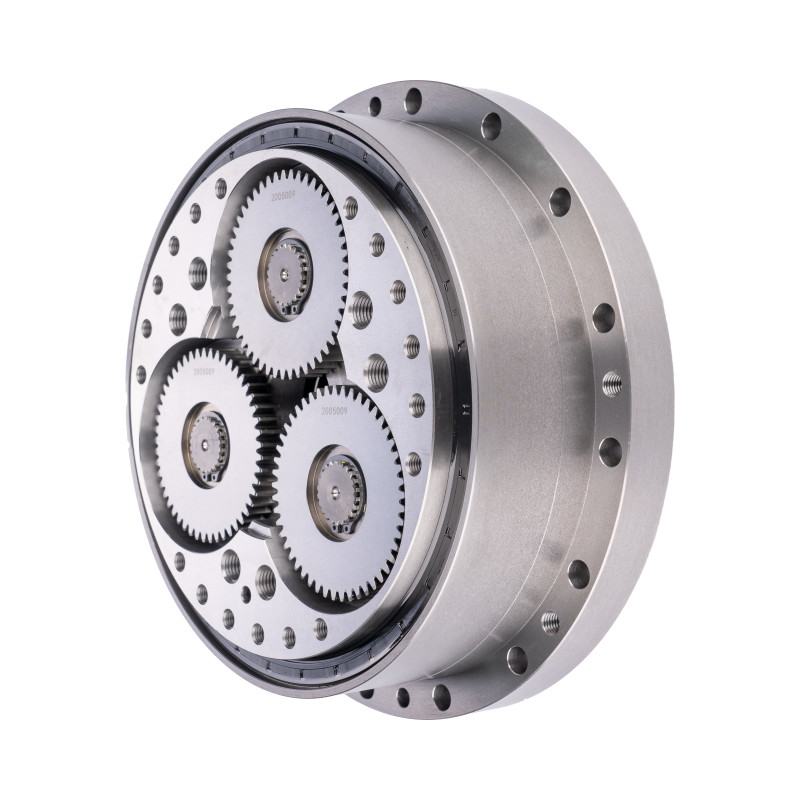

Endüstriyel Robotik ve Otomasyon için Yüksek Hassasiyetli Endüstriyel RV Redüktörü 1

RV - E Serisi Katı Çaplı RV Redüktörünün Ana Özellikleri
Ürün	Solid Shaft RV Reducer
Malzeme	Çelik, Alüminyum
Standart oran	57'den 160'ya kadar
Çıktı Döner	17 ile 450 Nm arasında
Torsional Sertlik	372 ila 7448 Nm/arc.min.
İsimlendirilmiş tork	167 ile 4410 Nm arasında
Geri tepki	Max. 1 arc.min.
Anlık maksimum izin verilen tork	833 ila 22050 Nm
Adlık çıkış hızı	15 r/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Ağırlık	4.7 ile 66.4 kg arasında
Tasarım ömrü	6000 saat
Garanti	1 yıl

Uygulama

Dikey Eklemli Robot Çapa Sürücüleri
SCARA, Pick & Place
Makine başı indeksleyicisi

Endüstriyel Robotik ve Otomasyon için Yüksek Hassasiyetli Endüstriyel RV Redüktörü 4

Sık Sorulan Sorular

Sikloidal sürücünün faydaları nelerdir?

Sikloidal vites kutuları, yüksek redüksiyon oranları, kompakt tasarım, olağanüstü yük taşıma kapasitesi, minimum geri tepki ve mükemmel şok direnci de dahil olmak üzere birkaç avantaj sunar.Bu özellikler, hareketin kesin kontrolü ve ağır yükler altında güvenilirlik gerektiren uygulamalar için onları ideal hale getirir.

Cycloidal RV redüktörleri geri tepki veriyor mu?

Sykloidal dişlilerin gezegen dişlilerine kıyasla avantajları:
Neredeyse tüm yaşam boyunca geri tepki olmadan daha yüksek sertlik daha kompakt tasarım.

Sikloid bir RV azaltıcısı nasıl çalışır?

Giriş ocağı, eksantrik olarak yuvarlak bir element rulmana (tipik olarak silindirli bir rulo rulmanı) monte edilir ve sikloidal diskin bir daire içinde sallanmasına neden olur.Cycloidal disk bağımsız olarak halka dişli karşı itilir gibi rulman etrafında dönecektir.

RV hız azaltıcısı nedir?

RV redüktörü, aynı anda kullanılan çok sayıda dişli nedeniyle, aynı anda çalıştırılan çok sayıda dişliye sahip, yüksek hassasiyetli bir kontrol redüktörüdür.Redüktörün küçük boyut özellikleri vardır., hafif, yüksek sertlik ve aşırı yükletim direnci.
