Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Flanşlı RV - E
UygulamalarRV - E Flanged Reduction Gearhead ileRobotik: robot eklemlerde yaygın olarak kullanılır, kaynak, montaj ve malzeme işleme gibi çeşitli görevler için gereken hassasiyeti ve gücü sağlar.
Makine Araçları: hassas işleme işlemleri için kritik olan doğru konumlandırma ve hareket kontrolünü sağlar.
Otomatik Üretim: Otomatik üretim hatlarında doğruluğu ve verimliliği artırmak, tekrarlayan görevleri güvenilir bir şekilde ele almak.
SpEğitims
Flanged serisi ile RV - E parametreler tablosu
| Model | Azaltma oranı | Redüksiyon vitesi | Boyut Çizimi | ||||||||||||
| İsimlendirilmiş tork | Adlık çıkış hızı | Tasarım ömrü | İzin verilen ivme/ yavaşlama tork |
Anlık maksimum izin Döner |
İzin verilen giriş hızı | İzin verilen çıkış hızı | Çıkış hızı referans değeri ((adlık tork sürekli çalışıyor) | Geri tepki | Hareket kaybı | Torsiyon sertliği (referans değeri) |
Başlatma verimliliği | İzin verilen tork | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min.) | (arc.min.) | (Nm/arc.min.) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

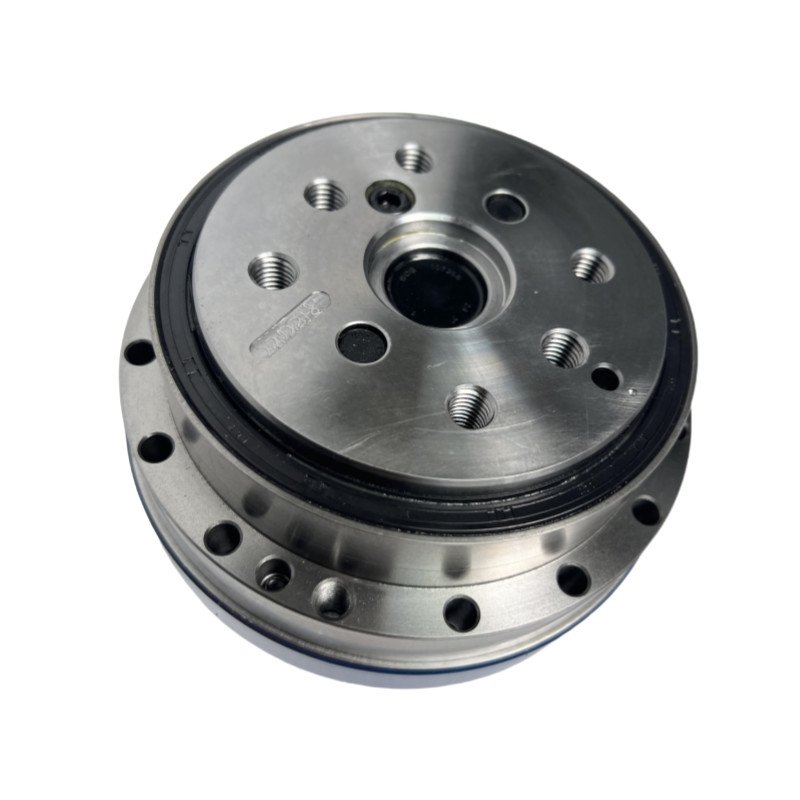

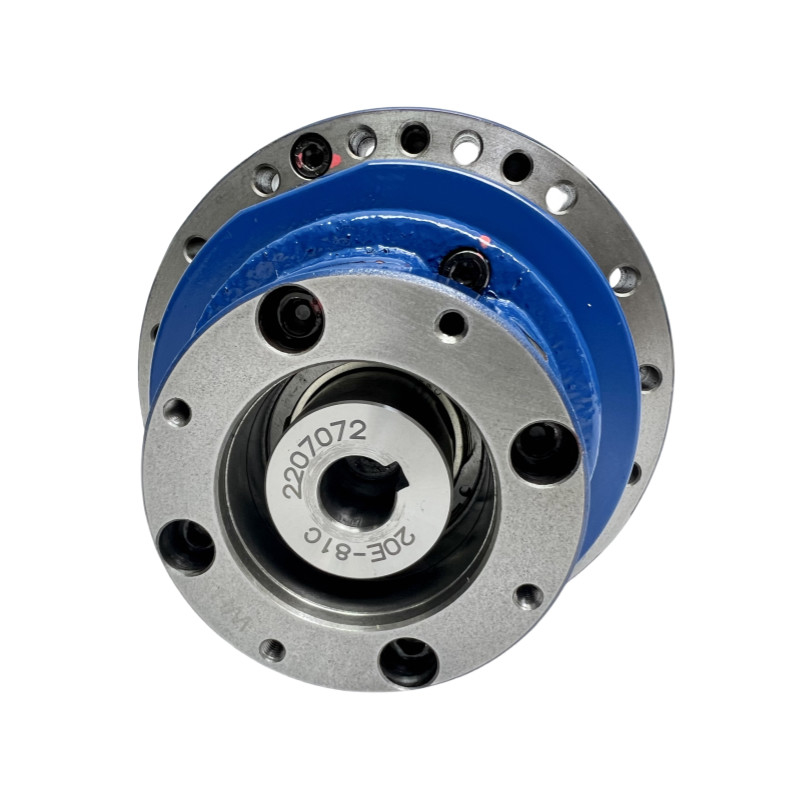

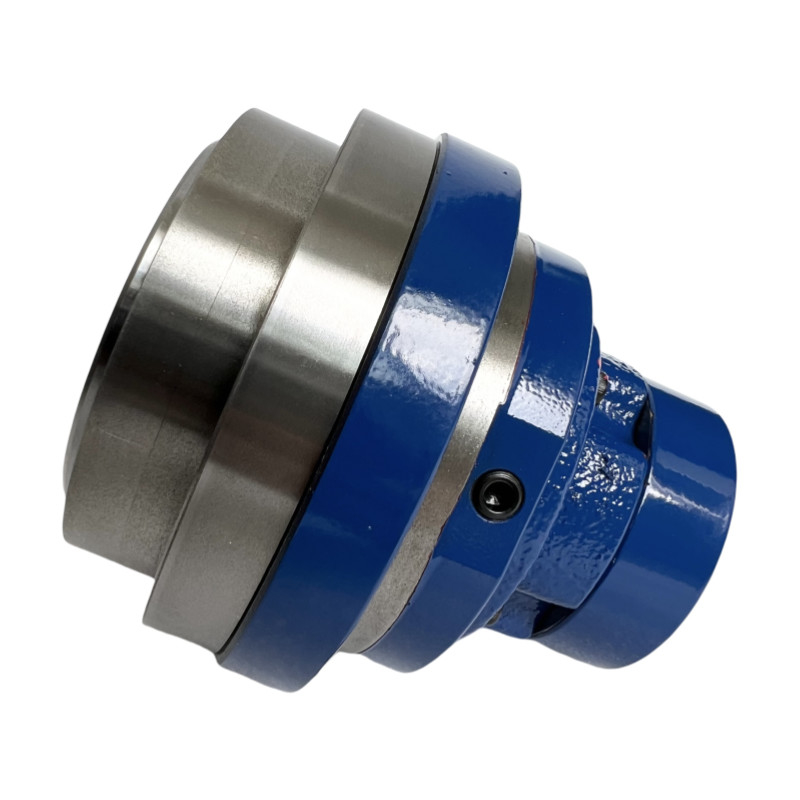

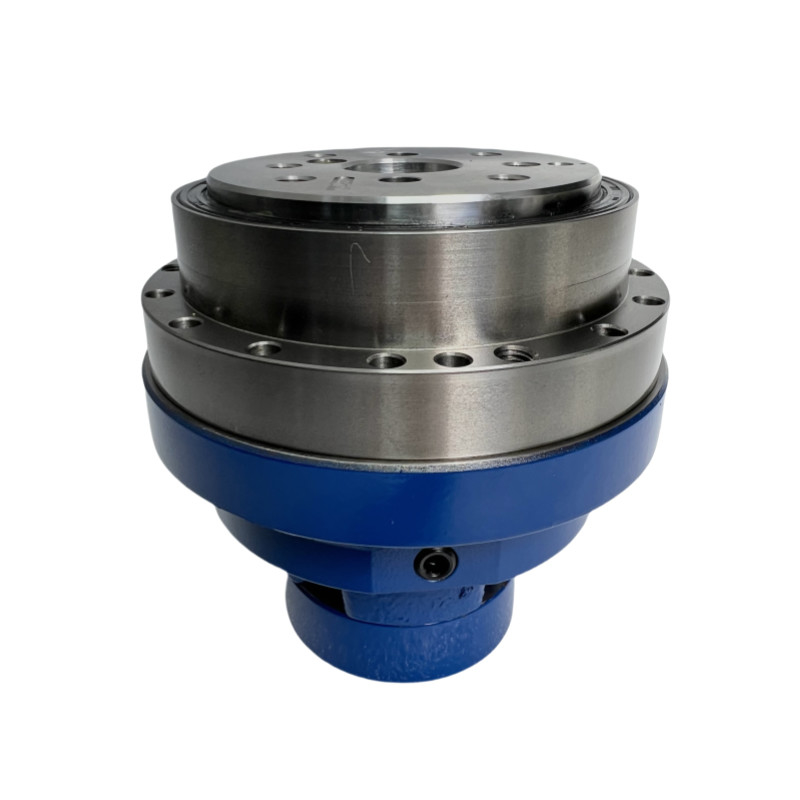

Detaylı resimler
| Flanged Serisi ile RV - E'nin Ana Özellikleri | |||
| Ürün | RV - E Flanged Reduction Gearhead ile | ||
|
Malzeme
|
Çelik, Alüminyum | ||
|
İsimlendirilmiş tork
|
167 ila 1078 Nm | ||
| Adlık çıkış hızı | 15 r/min | ||
|
Geri tepki
|
Max. 1 arc.min. |
||
| İzin verilen hızlanma/azalma tork | 412 ila 2695 Nm | ||
|
Hareket kaybı
|
Max. 1 arc.min. | ||
|
Model
|
BX20E, BX40E, BX80E, BX110E |
||
| Renk | Kırık | ||
| Başlatma verimliliği | % 75 | ||
| Tasarım ömrü | 6000 saat | ||
| Özellikleri | Yüksek tork kapasitesi, Asgari geri tepki, Dayanıklılık ve sağlamlık | ||
| Garanti | 1 yıl | ||
Uygulama
