Alüminyum Çelik Küçük Sikloidal Hız Azıtıcı Sanayi için Delek Kutusu

Alüminyum sikloidal hız azaltıcı

Endüstriyel sikloidal hız azaltıcı

küçük sikloidal vites kutusu Redüktör

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Karavan - C

Bizimle İletişim

Bir İndirim İste

Alüminyum Çelik Küçük Sikloidal Hız Azıtıcı Sanayi için Delek Kutusu

Ürün Ayrıntıları

Ürün:

İçi Boş Şaft C Serisi RV Redüktör

Malzeme:

Çelik, Alüminyum

Torsional Sertlik:

421 ila 24500 Nm/ark.dak.

Kayıp Hareket:

Max. 1 arc.min.

Çıkış hızı:

5 ila 60 dev/dak

Momentary max. Anlık maks. allowable torque izin verilen tork:

1372 - 78400 Nm

İzin verilen maksimum çıkış dönüş hızı:

80 dev/dak

Model:

BX10C, BX27C, BX50C, BX100C BX120C, BX200C, BX320C, BX500C

Ağırlık:

4,6 ila 154 kg

Renk:

Kırık

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Kompakt Robotik Gear RV Hız azaltıcısı Minimum Geri tepki

En İyi Fiyatı Bulun

RV-C Flanged Robot Speed Reducer Gearhead Çürük Çubuk

En İyi Fiyatı Bulun

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Serisi

En İyi Fiyatı Bulun

RV-E Flanged Planetary Wheel Drive Reduction Gearbox Düşük geri tepki

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Çürük Çubuk Mükemmel Doğruluk Ve Sertlik RV - Robotik için C Serisi RV Redüktörü

RV redüktörü, geleneksel sikloid vites kutusundan ve gezegen vites kutusundan geliştirilen yeni bir nakliye mekanizmasıdır.sabit hassasiyet ve yüksek verimlilikEndüstriyel robot servo motorunun gücü, redüktörün giriş şaftının dişli kutusundan aktarılır.Bu sayede, çıkış akımının büyük vitesi yavaşlama amacına ulaşmak için bağlıdır.Büyük ve küçük dişlilerin aktarım oranı aynı zamanda aktarım oranıdır.

Temel Özellikler

Çürük şaft yapısı
1 ark dakikadan daha az geri tepki.
Hareket kaybı 1 ark dakikadan daha az.

SpEğitims

	Spesifikasyon	Çıktı Döner kgf-m ((Nm)
	10	10(98)
	27	27 ((265)
	50	50 (((490)
	100	100 ((980)
	120	120 ((1176)
	200	200(1961)
	320	320(3136)
	400	400 ((3920)
	500	500 ((4900)

RV - C serisinin parametreler tablosu

Model	Torsional Sertlik Nm/arc.min.	Boyut ((mm)		İzin verilen bükme tork (Nm)	İzin verilen itiş yükü (N)	Torsiyon sertliği	Geri tepki/Kaybedilen karar
Model	Torsional Sertlik Nm/arc.min.	a)	b	İzin verilen bükme tork (Nm)	İzin verilen itiş yükü (N)	Nm/arc.min.	arc.min	Dönüş hızının belirlenmesi (Nm)
BX10C	421	28	119.2	686	5880	47	MAX1	±2.94
BX27C	1068	38.2	150.3	980	8820	147		±7.94
BX50C	1960	50.4	187.1	1764	11760	255		± 14.7
BX100C	2813	58.7	207.6	2450	13720	510		± 29.4
BX120C	2813	58.7	207.6	2450	13720	510		± 29.4
BX200C	9800	76	280.4	8820	19600	980		±58.8
BX320C	12740	114.5	360.5	20580	29400	1960		±94.1
BX500C	24500	125	413.4	34300	39200	3430		±147.0

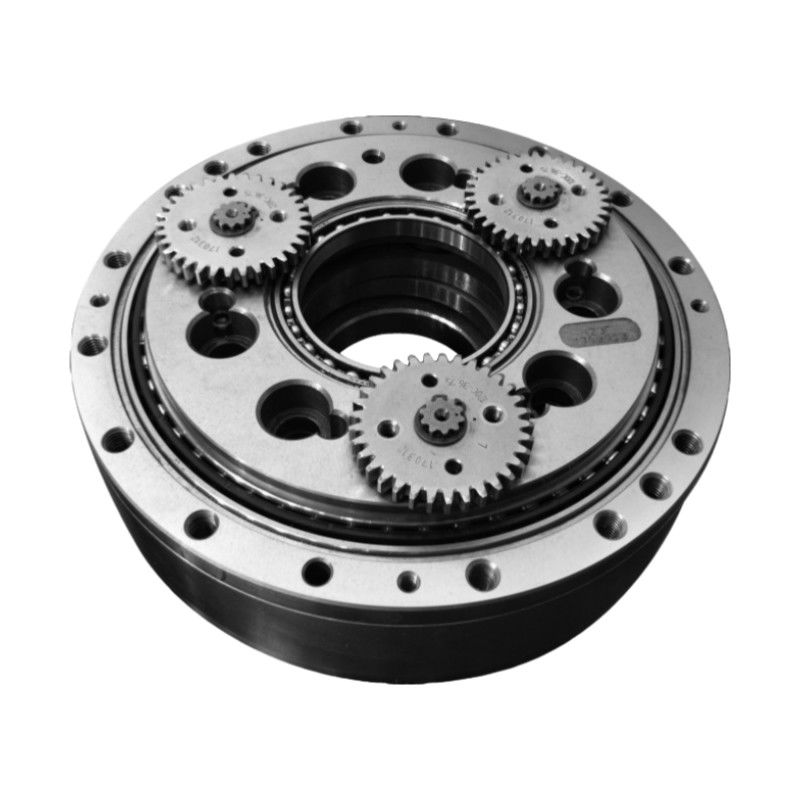

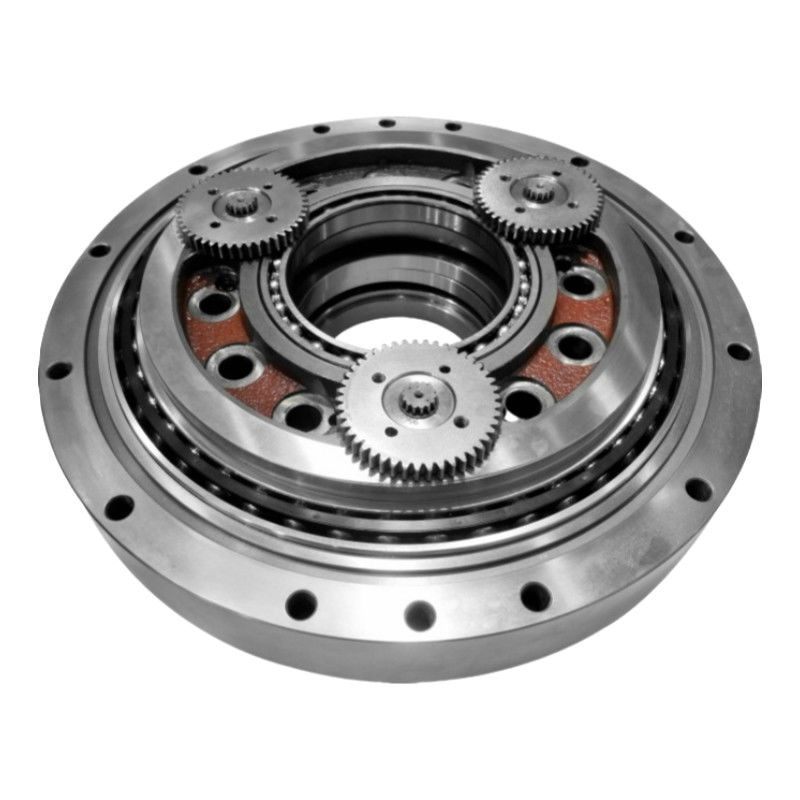

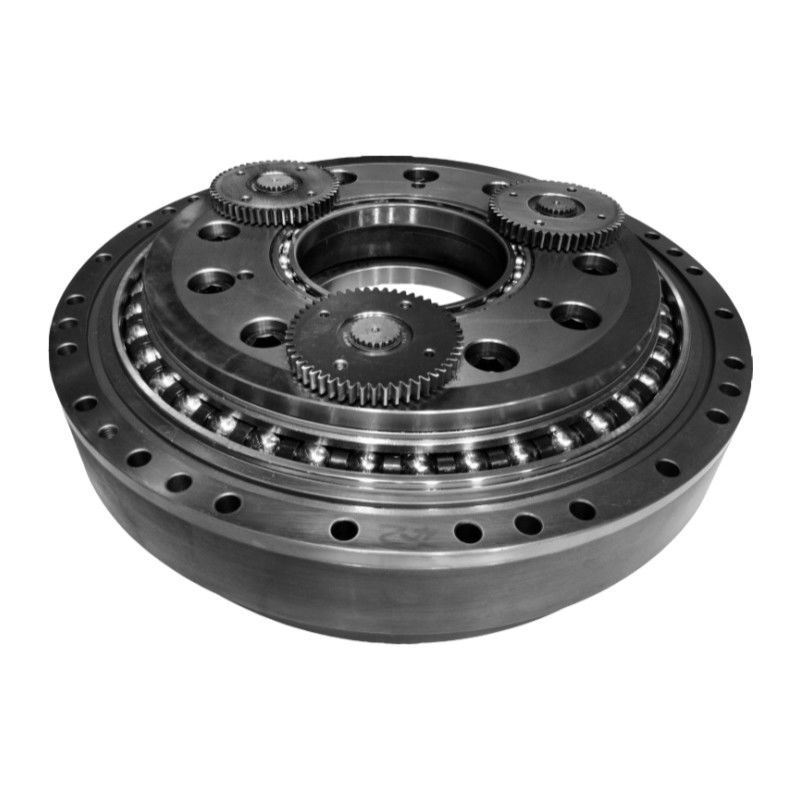

Detaylı Resimler

RV - C Serisi Çürük Çubuklu RV Redüktörünün Ana Özellikleri
Ürün	Çürük Çubuk RV Redüktörü
Malzeme	Çelik, Alüminyum
Torsional Sertlik	421 ile 24500 Nm/arc.min arasında.
Çıkış hızı (r/min)	5 ile 60 arasında
Geri tepki	Max. 1 arc.min.
Anlık maksimum izin verilen tork	1372 ila 78400 Nm
Maksimum izin verilen çıkış dönme hızı	80 r/min
Model	BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C
Ağırlık	4.6 ile 154 kg arasında
Garanti	1 yıl

Uygulama

Çoklu Görevli Makine Aracı
Stacker Crane
Çift sütunlu işleme merkezleri
Trunnion Tablosu

Alüminyum Çelik Küçük Sikloidal Hız Azıtıcı Sanayi için Delek Kutusu 4
