Sikloidal Pin Wheel Robot Hız RV Reducer Düğme Kutusu Alüminyum Çelik

Sikloidal rv redüktör şanzımanı

Alüminyum Çelik rv redüktör şanzımanı

Sikloidal robot hız azaltıcısı

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

RV - E

Bizimle İletişim

Bir İndirim İste

Sikloidal Pin Wheel Robot Hız RV Reducer Düğme Kutusu Alüminyum Çelik

Ürün Ayrıntıları

Ürün:

Solid Shaft E Serisi RV Reducer

Malzeme:

Çelik, Alüminyum

Torsional Sertlik:

372 ila 7448 Nm/arc.min.

Puanlanmıs tork:

167 ile 4410 Nm arasında

Çıkış Torku:

17 ila 450 Nm

Kayıp Hareket:

Max. 1 arc.min.

Adlık çıkış hızı:

15 dev/dak

Model:

BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E

Ağırlık:

4,7 ila 66,4 kg

Renk:

Kırık

Tasarım ömrü:

6000 Saat

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Kompakt Robotik Gear RV Hız azaltıcısı Minimum Geri tepki

En İyi Fiyatı Bulun

RV-C Flanged Robot Speed Reducer Gearhead Çürük Çubuk

En İyi Fiyatı Bulun

Flanged Reduction Harmonic Gearhead RV Gear Reducer Solid Serisi

En İyi Fiyatı Bulun

RV-E Flanged Planetary Wheel Drive Reduction Gearbox Düşük geri tepki

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Sağlam Çaplı İyi Sertlik Ve Güçlü Çarpışma Direnci E Serisi RV Redüktörü

Name: Sikloidal Pin Wheel Robot Hız RV Reducer Düğme Kutusu Alüminyum Çelik
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: RV - E
Availability: InStock

RV redüktörü, sikloidal bir iğne tekerleğinden ve bir gezegen desteğinden oluşur. Küçük boyutu nedeniyle endüstriyel robotlarda, makine aletlerinde ve tıbbi uygulamalarda yaygın olarak kullanılır,güçlü darbe direnci, büyük tork, yüksek konumlama doğruluğu, düşük titreşim ve büyük azaltma oranı.

RV redüktörü iyi sertliğe, güçlü darbe direncine, pürüzsüz nakliyeye ve yüksek hassasiyete sahiptir. Orta ve ağır yük uygulamalarına uygundur.RV redüktörünün büyük bir tork aktarması gerekiyor., büyük bir aşırı yük etkisine dayanır ve beklenen çalışma ömrünü sağlar.Ve üretim süreci ve maliyet kontrolü zor.. RV redüktörünün içinde elastik deforme olmuş kuvvet bileşenleri yoktur, bu nedenle belirli bir tork'a dayanabilir. RV redüktörünün yatağı onun zayıf halkasıdır.Taşıma kuvveti sınırını kırmak ve normal olmayan aşınma veya kuyruk kırılması neden kolayBu sorun yüksek hızlı çalışma sırasında daha belirgindir, bu nedenle RV redüktörünün nominal tork, giriş hızı ile önemli ölçüde azalır.

Temel Özellikler

1 ark dakikadan daha az geri tepki.
Hareket kaybı 1 ark dakikadan daha az.
İç ana yatak

SpEğitims

	Spesifikasyon	Çıktı Döner kgf-m ((Nm)
	20	17 ((167)
	40	42(412)
	80	80(784)
	110	110(1078)
	160	160 (((1568)
	320	320(3136)
	450	450 ((4410)

RV - E serisinin parametreler tablosu

Model	Torsional Sertlik	Boyut ((mm)		İsimlendirilmiş tork (T0)	Adlık çıkış hızı (N0)	Torsiyon sertliği	Hareket kaybı		Geri tepki	İzin verilen bükme tork (Nm)	İzin verilen itiş yükü (N)	Ağırlık (kg)
Model	Nm/arc.min.	a)	b	İsimlendirilmiş tork (T0)	Adlık çıkış hızı (N0)	Nm/arc.min.	arc.min	Dönüş hızının belirlenmesi (Nm)	Arc.min.	İzin verilen bükme tork (Nm)	İzin verilen itiş yükü (N)	Ağırlık (kg)
BX20E	372	20.1	113.3	167Nm	15 r/min	49	MAX1	± 5'e.00	MAX1	882	3920	4.7
BX40E	931	29.6	143.7	412Nm		108		±123		1666	5194	9.3
BX80E	1176	33.4	166	784Nm		196		± 23.5		2156	7840	13.1
BX110E	1470	32.2	176.6	1078Nm		294		± 32.3		2940	10780	17.4
BX160E	2940	47.8	210.9	1568Nm		392		±47.0		3920	14700	26.4
BX320E BX320E3	4900	56.4	251.4	3136Nm		980		±94.0		7056	19600	44.3
BX450E	7448	69	292.7	4410Nm		1176		±132.0		8820	24500	66.4

Detaylı Resimler

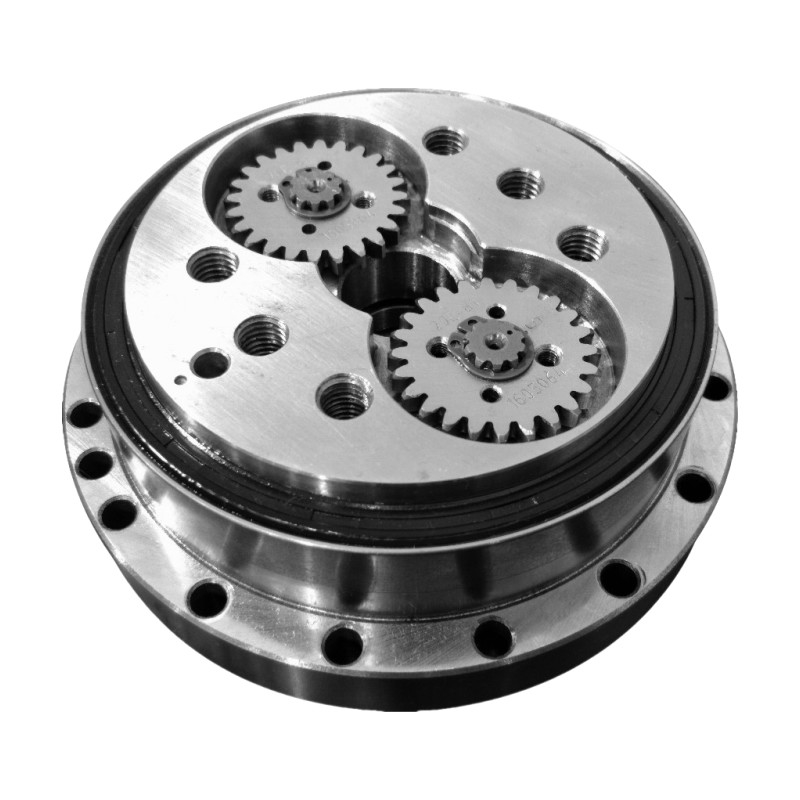

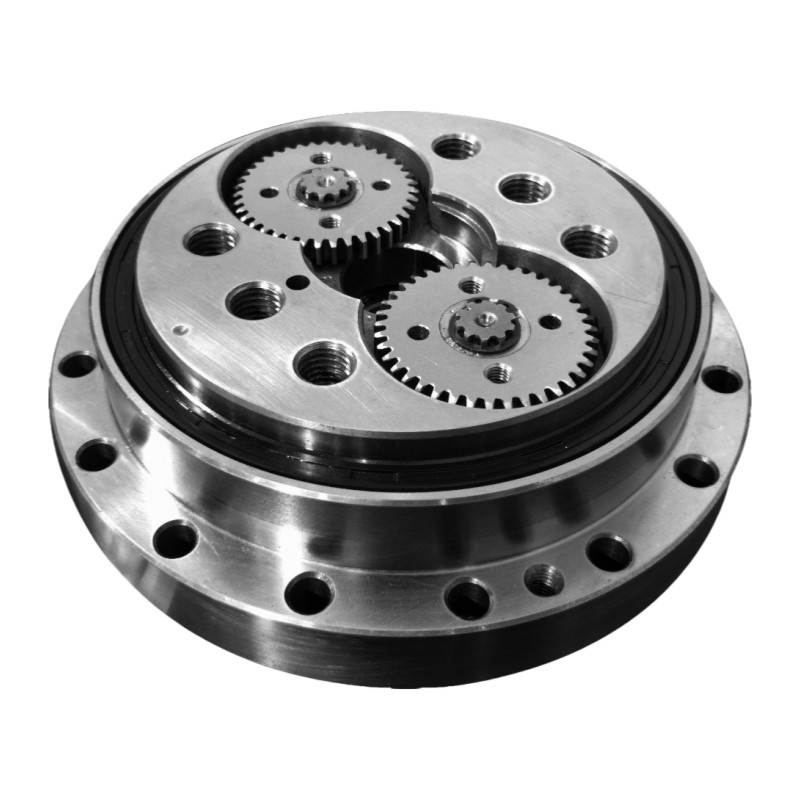

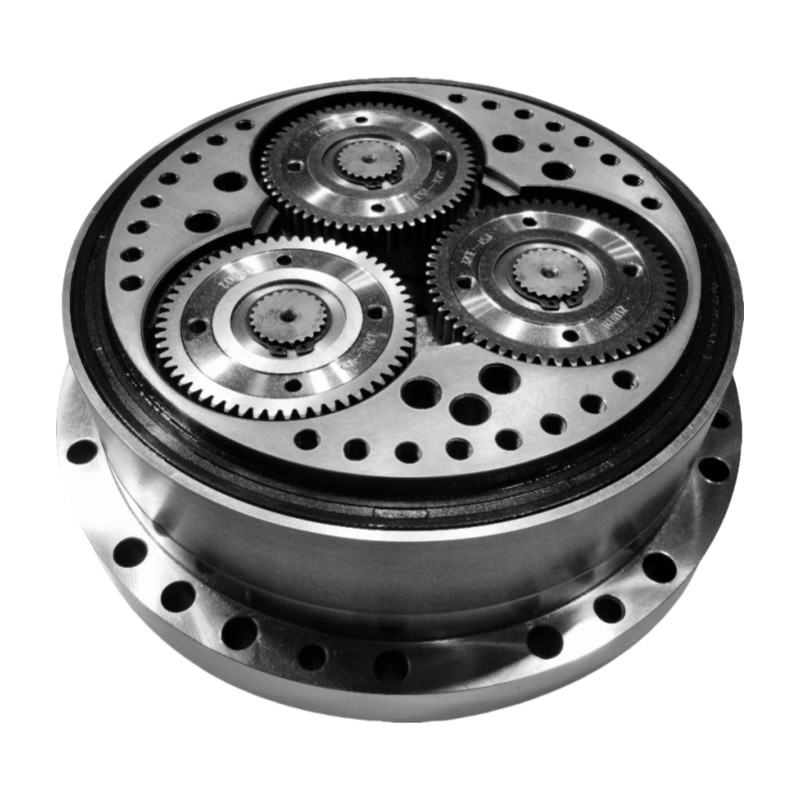

Sikloidal Pin Wheel Robot Hız RV Reducer Düğme Kutusu Alüminyum Çelik 1

RV - E Serisi Katı Çaplı RV Redüktörünün Ana Özellikleri
Ürün	Solid Shaft RV Reducer
Malzeme	Çelik, Alüminyum
Standart oran	57'den 160'ya kadar
Çıktı Döner	17 ile 450 Nm arasında
Torsional Sertlik	372 ila 7448 Nm/arc.min.
İsimlendirilmiş tork	167 ile 4410 Nm arasında
Geri tepki	Max. 1 arc.min.
Anlık maksimum izin verilen tork	833 ila 22050 Nm
Adlık çıkış hızı	15 r/min
Model	BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E
Ağırlık	4.7 ile 66.4 kg arasında
Tasarım ömrü	6000 saat
Garanti	1 yıl

Uygulama

Dikey Eklemli Robot Çapa Sürücüleri
SCARA, Pick & Place
Makine başı indeksleyicisi

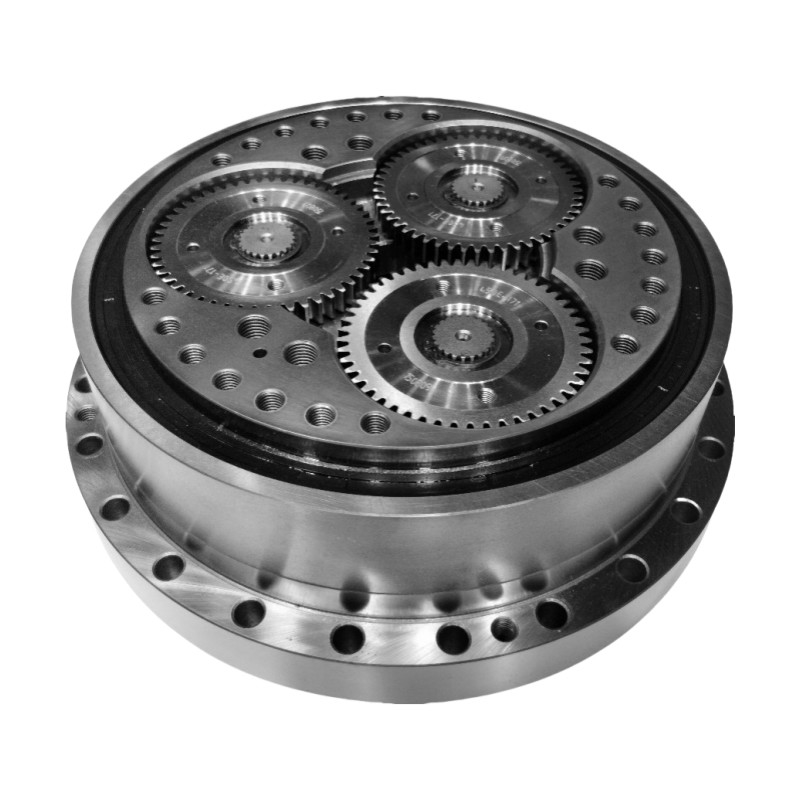

Sikloidal Pin Wheel Robot Hız RV Reducer Düğme Kutusu Alüminyum Çelik 4
