Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Karavan - C
RV azaltıcıGenellikle RV vitesi olarak bilinir, yüksek tork kapasitesi, hassasiyet ve dayanıklılık gerektiren uygulamalar için tasarlanmış bir tür hassaslık vitesidir.ve otomatik üretim sistemleri sağlam yapısı ve minimum geri tepkisi nedeniyle.
| |
Spesifikasyon | Çıktı Döner kgf-m ((Nm) |
| 10 | 10(98) | |
| 27 | 27 ((265) | |
| 50 | 50 (((490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
RV - C serisinin parametreler tablosu
| Model |
Torsional Sertlik Nm/arc.min. |
Boyut ((mm) | İzin verilen bükme tork (Nm) |
İzin verilen itiş yükü (N) |
Torsiyon sertliği | Geri tepki/Kaybedilen karar | ||
| a) | b | Nm/arc.min. | arc.min | Dönüş hızının belirlenmesi (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ±2.94 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±7.94 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 14.7 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 29.4 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ±58.8 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ±94.1 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±147.0 | |

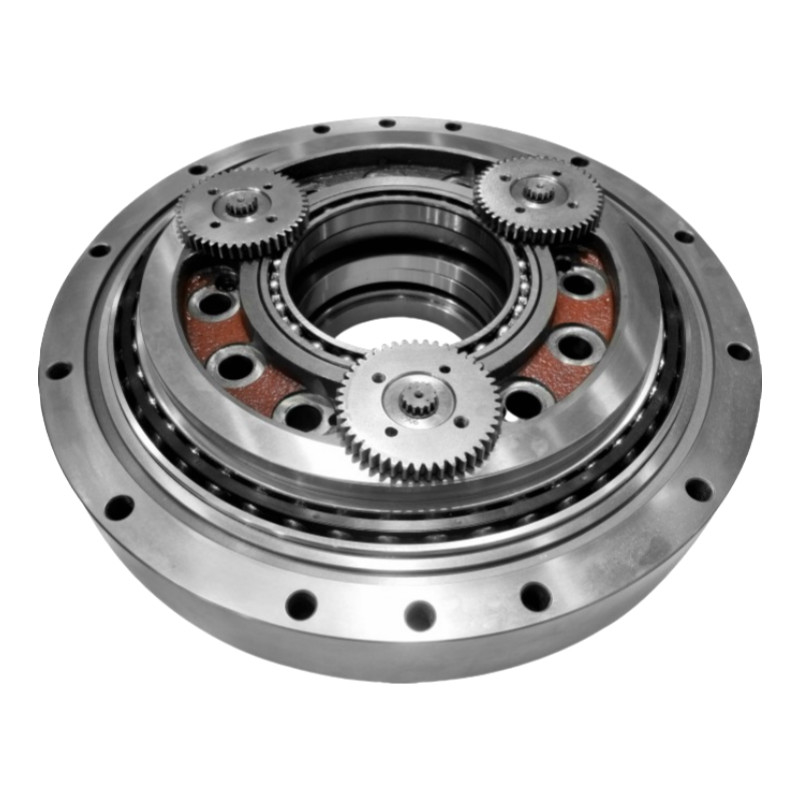

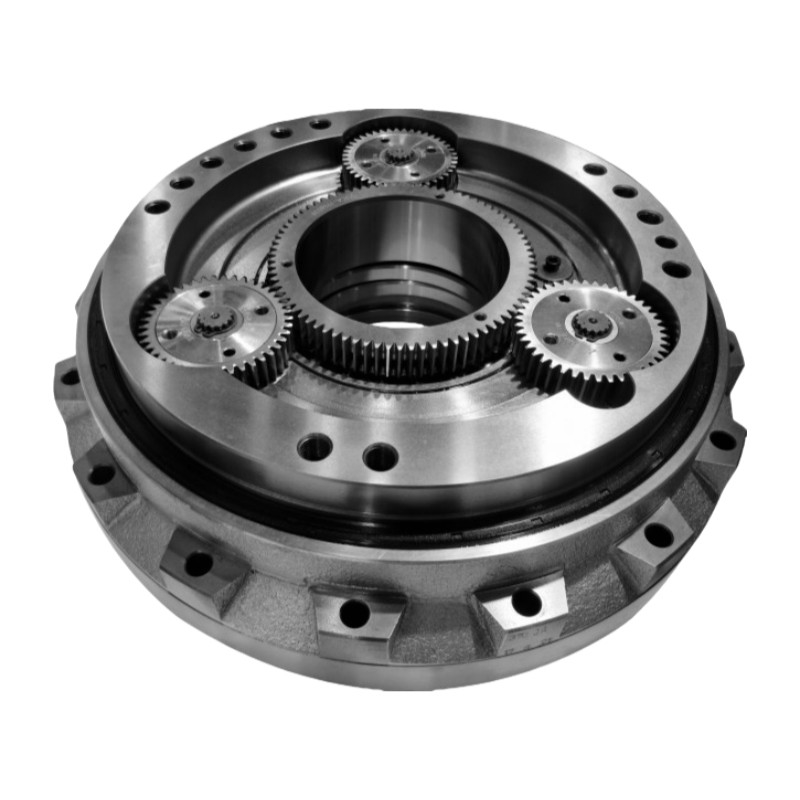

Detaylı Resimler
| RV - C Serisi Çürük Çubuklu RV Redüktörünün Ana Özellikleri | |||
| Ürün | Çürük Çubuk RV Redüktörü | ||
|
Malzeme
|
Çelik, Alüminyum | ||
|
Torsional Sertlik
|
421 ile 24500 Nm/arc.min arasında. | ||
| Çıkış hızı (r/min) | 5 ile 60 arasında | ||
|
Geri tepki
|
Max. 1 arc.min. |
||
|
Anlık maksimum izin verilen tork
|
1372 ila 78400 Nm | ||
|
Maksimum izin verilen çıkış dönme hızı
|
80 r/min | ||
|
Model
|
BX10C, BX27C, BX50C, BX100, BX120C, BX200C, BX320C, BX500C |
||
|
Ağırlık
|
4.6 ile 154 kg arasında | ||
| Garanti | 1 yıl | ||
Uygulama
Sorgularınızı doğrudan bize gönderin.
