Kompakt Yapı Harmonik Motor Yüksek Verimlilik ve Sağlam Tasarımlı Robot Ortak Motoru

Kompakt Yapı Robot Ortak Motoru

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HPJM-RE80-110PRO-XX

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

HPJM Robot Eklem Motoru

Dişli Oranı:

51, 81, 101, 121

Tepe torku:

108 Nm, 142 Nm, 163 Nm

Başlatma ve durdurmada maksimum tork:

69 Nm, 91 Nm, 102 Nm, 108 Nm

2000RPM'de Nominal Tork:

37 Nm, 51 Nm, 55 Nm

Tepe Hızı:

72 RPM, 58 RPM, 37 RPM, 32 RPM.

Nominal Hız (1/2 Nominal Tork ile):

55 RPM, 34 RPM, 30 RPM, 24 RPM

Dişli boşluğu:

20 yay saniyesi, 10 yay saniyesi

İsimlendirilmiş güç:

500 W

Anma akımı:

8,4 bir

Rezistans:

0,38Ω

Yığın:

1,67 kilo

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

Düşük Geri Çarpışma Yüksek Sertlik Harmonik Motor Robot Ortak Modülü İnsanüstü Robotlar için

En İyi Fiyatı Bulun

Video

Yüksek Verimlilik ve Performanslı Entegre Harmonik Motor Robot Ortak Motor

En İyi Fiyatı Bulun

Video

Yüksek tork sıfır geri tepki Entegre Harmonik Motor Robot Ortak Motor

En İyi Fiyatı Bulun

Video

Yüksek hassasiyetli 51 vites azaltma oranı hafif robot eklem motoru

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HPJM-RE80-110-PRO-XX Robot Ortak Motoru

Name: Kompakt Yapı Harmonik Motor Yüksek Verimlilik ve Sağlam Tasarımlı Robot Ortak Motoru
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE80-110PRO-XX
Availability: InStock

P/N Yorumu

Ürün Tanımı

Bir robot eklem motoru, bir robot kolunun veya benzer sistemlerin hareketini güçlendiren kritik bir bileşendir.Tıpkı hassasiyet gibi., tork, hız ve güvenilirlik.

Döner aktüatörünüz zaten yüksek hassasiyet için bir motor, dişli kutusu ve kodlayıcı birleştirdiğinden, robotik eklem uygulamaları için çok uygundur.

Entegre Yüksek Dönüşlü Robot Ortak Modülü, robotik sistemlerde hareketi kolaylaştırmak için tasarlanmış sofistike bir mekanik cihazdır.Bu modül, kompakt boyutları korurken önemli bir tork üretme yeteneği ile karakterize edilir.Motorlar, dişliler ve sensörler de dahil olmak üzere çeşitli bileşenleri tek bir üniteye entegre ederek, montajı basitleştirir ve robotik sistemlerin genel ayak izini azaltır.

Kompakt boyut servo sürücüleri, motor tarafı mutlak değer kodlayıcısı, çıkış tarafı mutlak değer kodlayıcısı ve çerçevesiz tork motorları, frenler,hassas harmonik azaltıcılar ve diğer ana bileşenler, müşterilere mekanik ve elektronik bileşen seçimi, tasarım, tedarik, montaj işgücü ve zaman maliyetlerinden yüzlerce tasarruf sağlar.

Özellikleri

√ Mükemmel tasarım
√ Kompakt yapı
√ Robotu Hızlı Yap

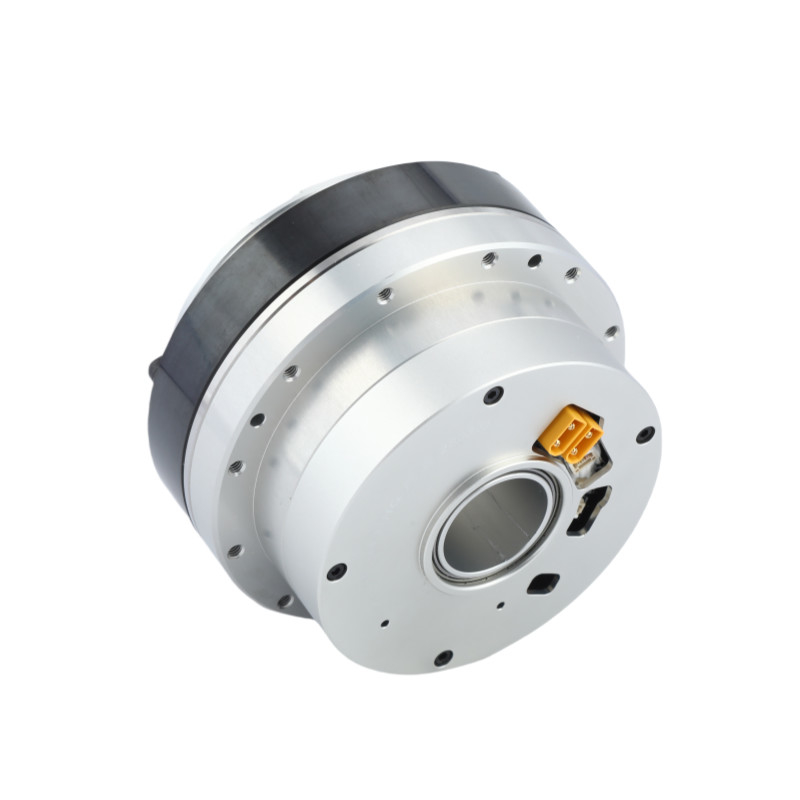

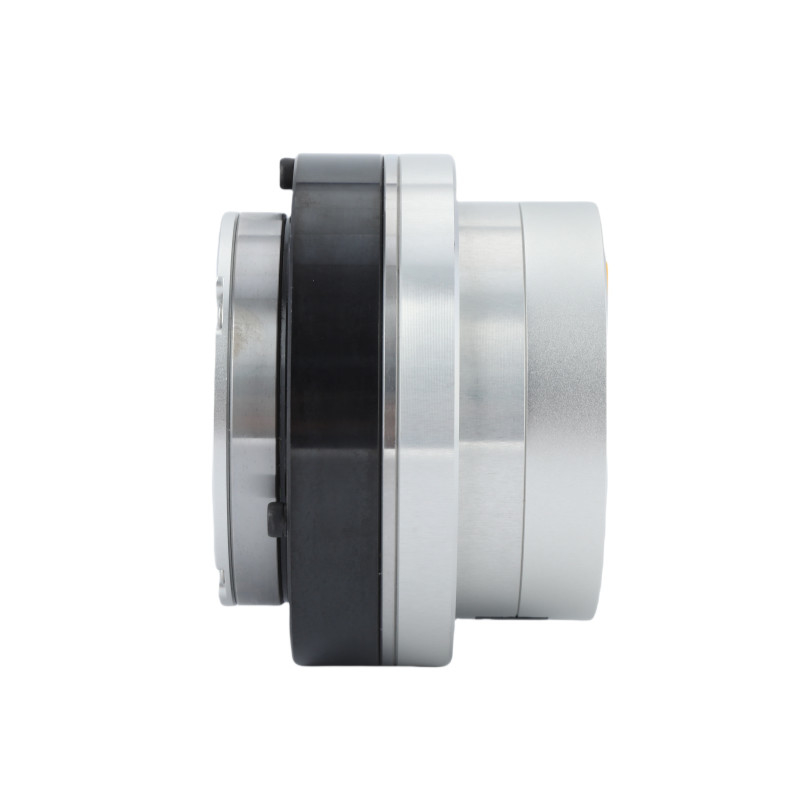

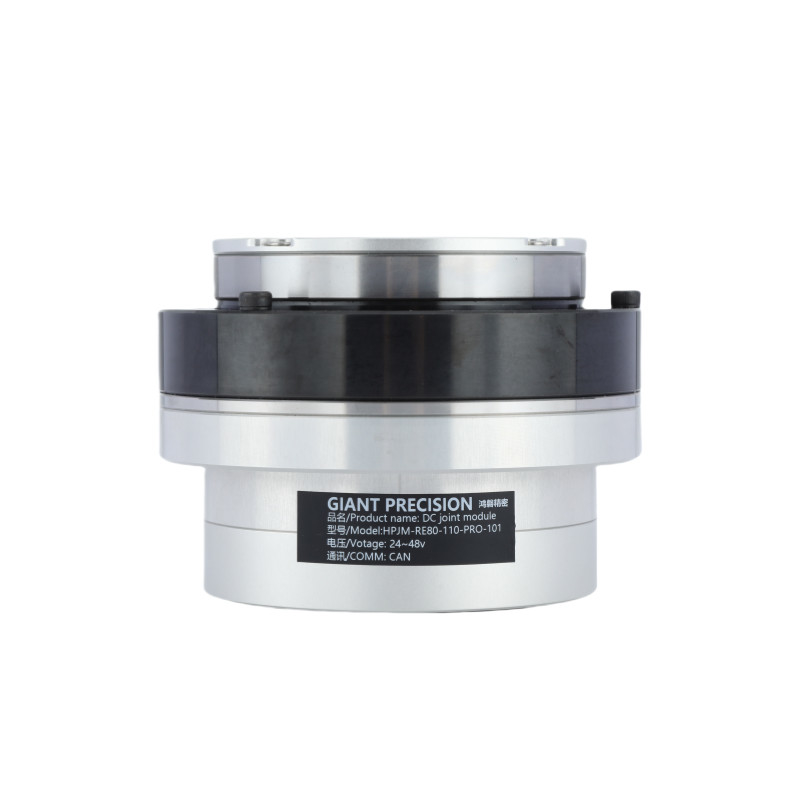

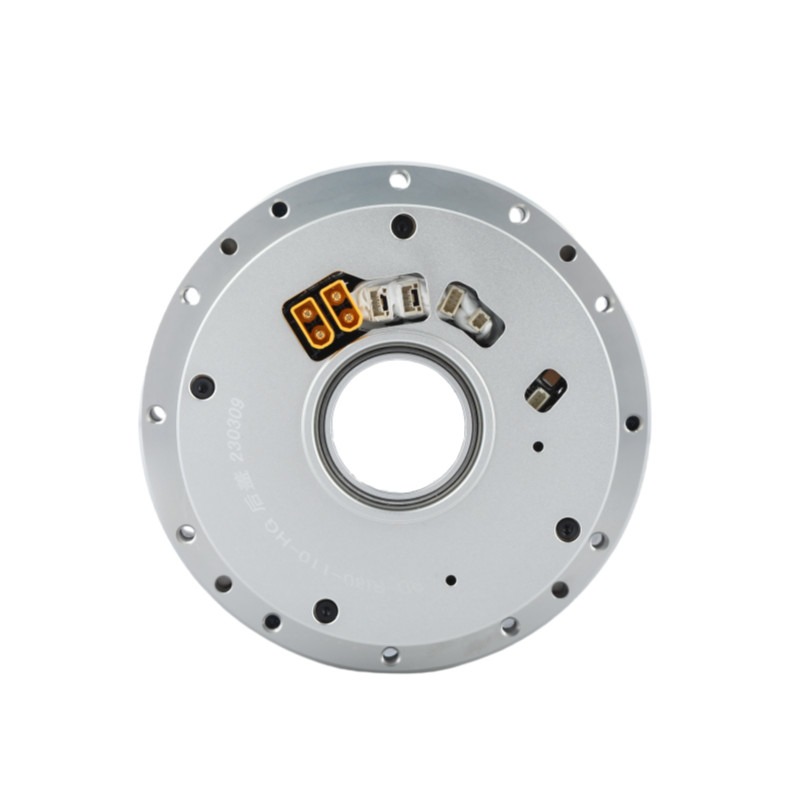

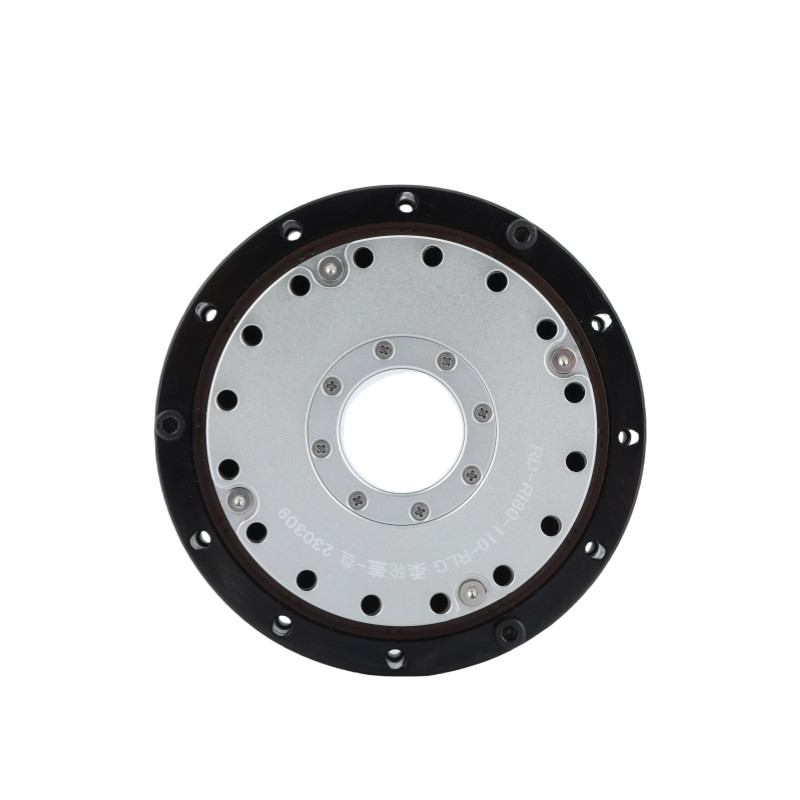

Detaylı Resimler

Spesifikasyon sayfası

Azaltma oranı			51	81	101	121	161
İsimlendirilmiş tork		N · m	60	96	120
Başlangıç ve durma noktasındaki maksimum tork		N · m	121	169	194	207	217
En yüksek tork		N · m	205	280	315	335	348
Azaltma oranı	Adlık akım (alüminyum ısı alıcı ile)	A	10.4
	Maksimum akım	A	29.3
	İsimlendirilmiş hız	RPM	47	30	23	17	12
	En yüksek hız	RPM	54	35	27	23	16
Mutlak kodlayıcı	Kodlayıcı Tipi		Boş mutlak çok dönüşlü kodlayıcı
	Kodlayıcı çözünürlüğü (motör 1 dönüşü)		17 bit
	Motor çoklu devrim sayıcısı		2¹⁶(65.536)
Geri tepki		Ark sec	20		10
			10Arc saniyede özelleştirilebilir
Kütle	Frensiz	Kilo	2
Uzunluk		mm	80.6
Çukurdan		mm	15
Kütle	Frenli	Kilo	2.57
Uzunluk		mm	107.8
Çukurdan		mm	15
Motorun maksimum sürekli gücü		W	750
Besleme voltajı		V	24-48V
İletişim otobüsü		Yapabilir
Motor yalıtımı		Sıcaklığa direnç derecesi:F (((155°C)
		İzolasyon direnci: 200M Ω ((DC500V) üzerinde
		İzolasyon dayanıklılık voltajı: AC1500V ((1 dakika)
Koruma mekanizması (koruma seviyesi)		Tamamen kapalı ve kendi kendine soğutma ( Varsayılan IP50, özel özelleştirilmiş IP65, IP67, IP68)

Düğüm oranı	En yüksek tork	Orta yükte maksimum izin verilen tork (N.m)	2000 RPM'de nominal tork (N.m)	En yüksek hız (RPM)	Belirli Hız (Nitelikli torkun yarısı ile) (RPM)	Donanım Geri Çözümü (arcsec)
51	121	68.5	48	65	54	20
81	169	107	78	43	35	20
101	194	133	84	36	27	10
121	207	133	84	30	23	10
161	217	133	84	22	17	10

Adlık Güç (W)	Güçlendirme Voltajı (V)	Maksimum Sürekli Akım (A)	Rütbeli Akım (A)	Direniş (Ω)	Kodlayıcı çözünürlüğü (Bit)	İletişim otobüsü
750	24-48	10.4	9	0.13	17	Yapabilir

Döngü Sabiti (Nm/A)	İndüktansa (mH)	Pole-pair sayısı	Çürük Şaktı (mm)	Uzunluk (mm)	Kütle (kg)	Dayanıklılık (g*cm)²)
0.143	0.25	8	27	82.4±0.5	2.1	1255

Kompakt Yapı Harmonik Motor Yüksek Verimlilik ve Sağlam Tasarımlı Robot Ortak Motoru 6

Uygulama


Robotlar ve Dronesnh	İşbirliği Yapan Robot Kolu	Otomatik Üretim Hatları

CNC makineleri	Tıbbi Cihazlar	AGV Lojistik
