Entegre Harmonik Motor Yüksek Verimlilik ve Sağlam Tasarımlı Robot Ortak Motoru

Güçlü tasarımlı robot eklem motoru

Yüksek verimlilikli robot eklem motoru

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HPJM-RE70-90PRO-XX

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

HPJM Robot Eklem Motoru

Dişli Oranı:

51, 81, 101, 121

Tepe torku:

108 Nm, 142 Nm, 163 Nm

Başlatma ve durdurmada maksimum tork:

69 Nm, 91 Nm, 102 Nm, 108 Nm

2000RPM'de Nominal Tork:

37 Nm, 51 Nm, 55 Nm

Tepe Hızı:

72 RPM, 58 RPM, 37 RPM, 32 RPM.

Nominal Hız (1/2 Nominal Tork ile):

55 RPM, 34 RPM, 30 RPM, 24 RPM

Dişli boşluğu:

20 yay saniyesi, 10 yay saniyesi

İsimlendirilmiş güç:

500 W

Besleme gerilimi:

24-48V

Anma akımı:

8,4 bir

Rezistans:

0,38Ω

Yığın:

1,67 kilo

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

Düşük Geri Çarpışma Yüksek Sertlik Harmonik Motor Robot Ortak Modülü İnsanüstü Robotlar için

En İyi Fiyatı Bulun

Video

Yüksek Verimlilik ve Performanslı Entegre Harmonik Motor Robot Ortak Motor

En İyi Fiyatı Bulun

Video

Yüksek tork sıfır geri tepki Entegre Harmonik Motor Robot Ortak Motor

En İyi Fiyatı Bulun

Video

Yüksek hassasiyetli 51 vites azaltma oranı hafif robot eklem motoru

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HPJM-RE70-90-PRO-XX Robot Ortak Motoru

Name: Entegre Harmonik Motor Yüksek Verimlilik ve Sağlam Tasarımlı Robot Ortak Motoru
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE70-90PRO-XX
Availability: InStock

P/N Yorumu

Ürün Tanımı

Bir robot eklem motoru, bir robot kolunun veya benzer sistemlerin hareketini güçlendiren kritik bir bileşendir.Tıpkı hassasiyet gibi., tork, hız ve güvenilirlik.

Döner aktüatörünüz zaten yüksek hassasiyet için bir motor, dişli kutusu ve kodlayıcı birleştirdiğinden, robotik eklem uygulamaları için çok uygundur.

Robot eklemleri, bazen eksen olarak da bilinir, robotun komşu bağlantılar arasında göreceli harekete neden olan hareketli parçalarıdır.Bu bağlantılar, eklemlerin düzgün ve basit çalışmasını sağlamak için birbirine bağlanan katı bileşenlere atıfta bulunur.

Kompakt boyut servo sürücüleri, motor tarafı mutlak değer kodlayıcısı, çıkış tarafı mutlak değer kodlayıcısı ve çerçevesiz tork motorları, frenler,hassas harmonik azaltıcılar ve diğer ana bileşenler, müşterilere mekanik ve elektronik bileşen seçimi, tasarım, tedarik, montaj işgücü ve zaman maliyetlerinden yüzlerce tasarruf sağlar.

Özellikleri

√ Sürtünme fren mekanizması, doğru ve güvenilir fren pozisyonu
√ Büyük boş düşük voltajlı sürücü
√ Yüksek hassasiyetli döner kodlayıcı

√Döner motor, sürücü, kodlayıcı ve yüksek hassasiyetli harmonik azaltıcı birleştirir.

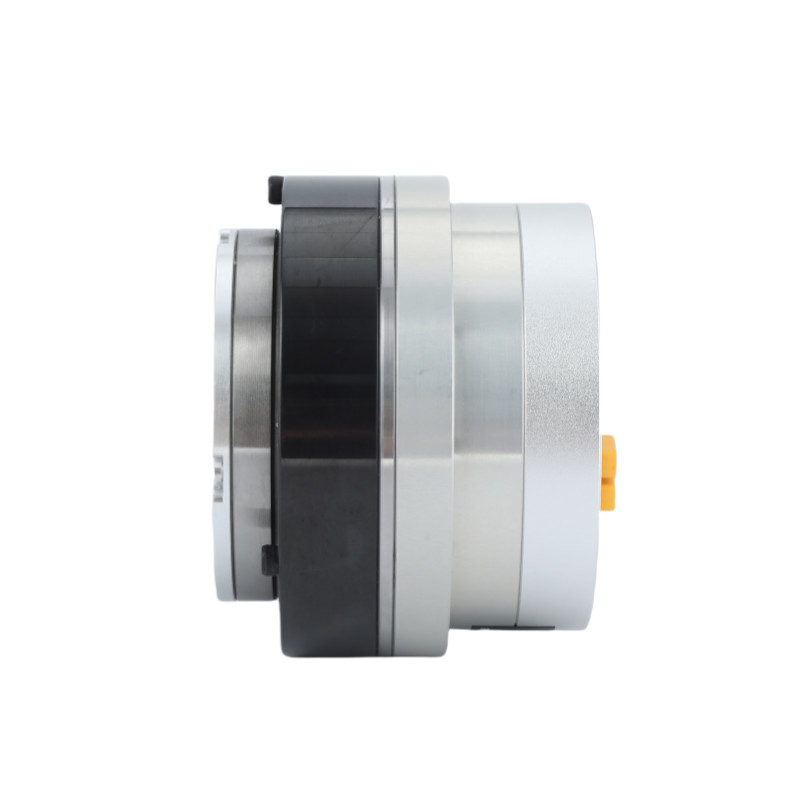

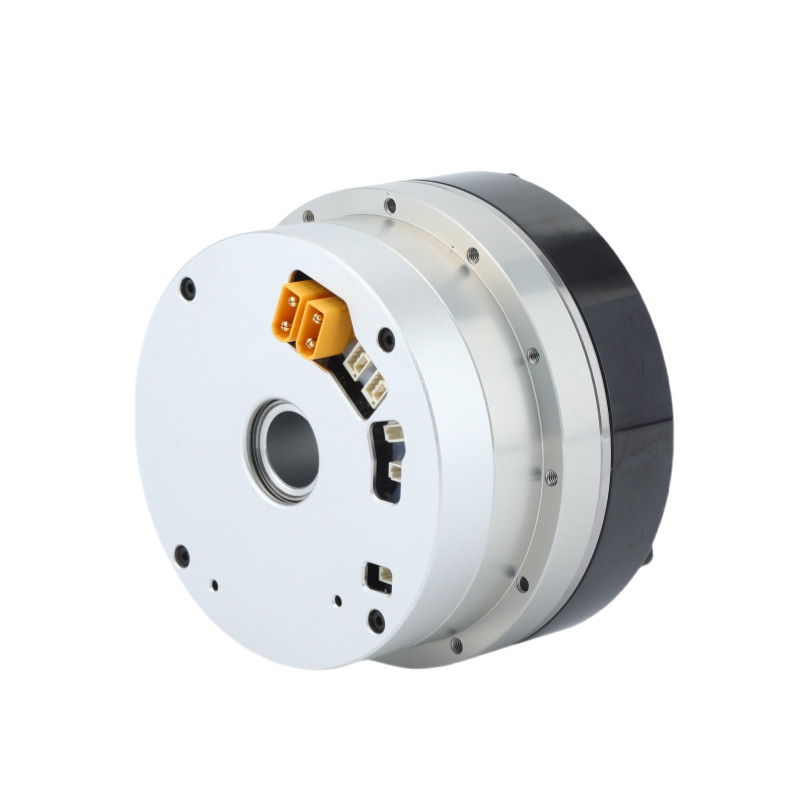

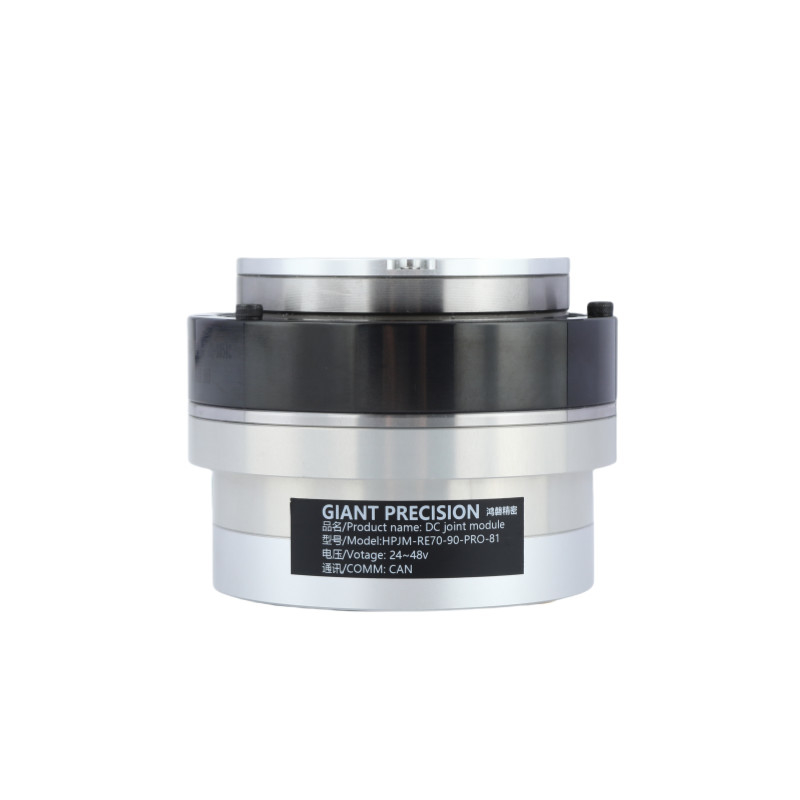

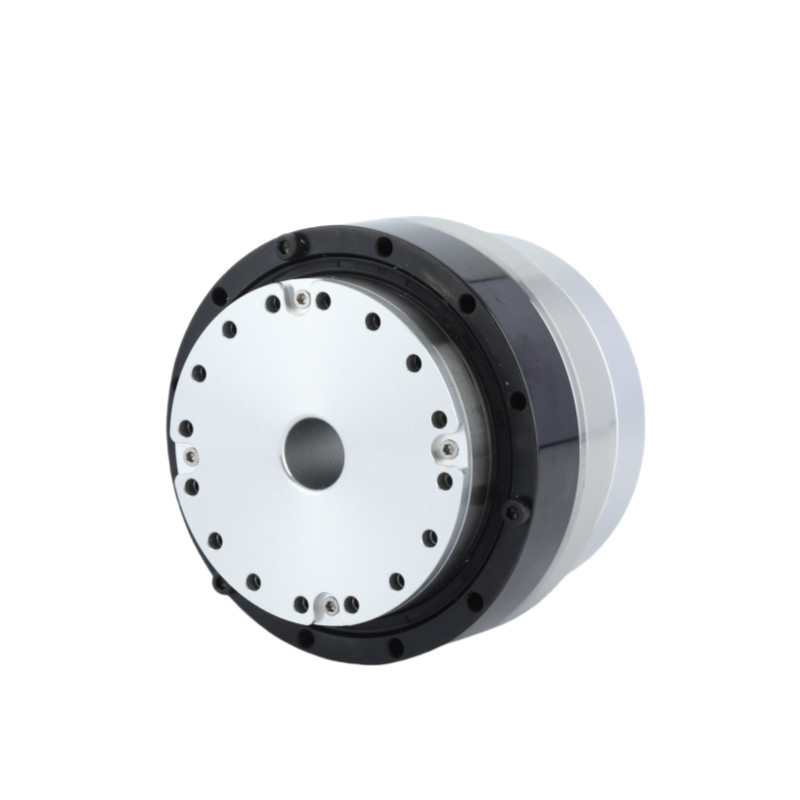

Detaylı Resimler

Spesifikasyon sayfası

Azaltma oranı			51	81	101	121
İsimlendirilmiş tork		N · m	37	51	55
Başlangıç ve durma noktasındaki maksimum tork		N · m	69	91	102	108
En yüksek tork		N · m	108	142	163
Azaltma oranı	Adlık akım (alüminyum ısı alıcı ile)	A	8.4
	Maksimum akım	A	24
	İsimlendirilmiş hız	RPM	55	34	30	24
	En yüksek hız	RPM	72	58	37	32
Mutlak kodlayıcı	Kodlayıcı Tipi		Boş mutlak çok dönüşlü kodlayıcı
	Kodlayıcı çözünürlüğü (motör 1 dönüşü)		17 bit
	Motor çoklu devrim sayıcısı		216 ((65.536)
Geri tepki		Ark sec	20		10
			10Arc saniyede özelleştirilebilir
Kütle	Frensiz	Kilo	1.25
Uzunluk		mm	72.6
Çukurdan		mm	14
Kütle	Frenli	Kilo	1.67
Uzunluk		mm	96.6
Çukurdan		mm	14.5
Motorun maksimum sürekli gücü		W	500
Besleme voltajı		V	24-48V
İletişim otobüsü		Yapabilir
Motor yalıtımı		Sıcaklığa direnç derecesi:F (((155°C)
		İzolasyon direnci: 200M Ω ((DC500V) üzerinde
		İzolasyon dayanıklılık voltajı: AC1500V ((1 dakika)
Koruma mekanizması (koruma seviyesi)		Tamamen kapalı ve kendi kendine soğutma ( Varsayılan IP50, özel özelleştirilmiş IP65, IP67, IP68)

Düğüm oranı	En yüksek tork	Orta yükte maksimum izin verilen tork (N.m)	2000 RPM'de nominal tork (N.m)	En yüksek hız (RPM)	Belirli Hız (Nitelikli torkun yarısı ile) (RPM)	Donanım Geri Çözümü (arcsec)
51	63	42	32	77	61	20
81	91	58	42	48	38	20
101	102	61	50	40	30	10
121	108	61	50	30	25	10

Adlık Güç (W)	Güçlendirme Voltajı (V)	Maksimum Sürekli Akım (A)	Rütbeli Akım (A)	Direniş (Ω)	Kodlayıcı çözünürlüğü (Bit)	İletişim otobüsü
500	24-48	8.4	6.1	0.38	17	Yapabilir

Döngü Sabiti (Nm/A)	İndüktansa (mH)	Pole-pair sayısı	Çürük Şaktı (mm)	Uzunluk (mm)	Kütle (kg)	Dayanıklılık (g*cm)²)
0.118	0.33	10	14.5	71.9±0.5	1.3	594

Entegre Harmonik Motor Yüksek Verimlilik ve Sağlam Tasarımlı Robot Ortak Motoru 6

Uygulama


Robotlar ve Dronesnh	İşbirliği Yapan Robot Kolu	Otomatik Üretim Hatları

CNC makineleri	Tıbbi Cihazlar	AGV Lojistik
