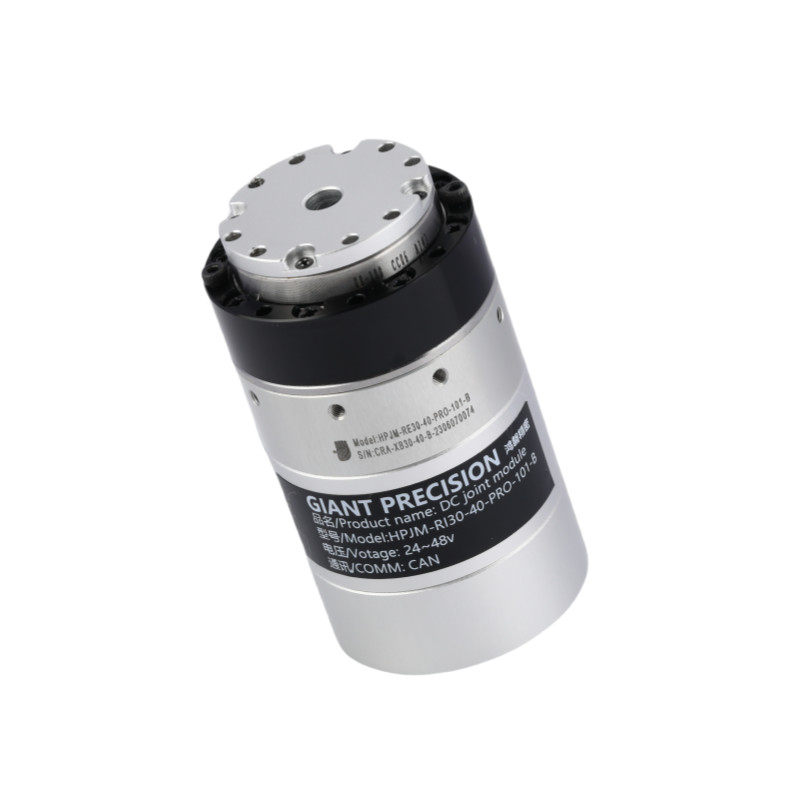

Yüksek hassasiyetli 51 vites azaltma oranı hafif robot eklem motoru

Hafif Robot Eklem Motoru

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HPJM-RE30-40-PRO-XX

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

HPJM Robot Eklem Motoru

Dişli Oranı:

Tepe torku:

3,3 nm

Ortalama Yükte İzin Verilen Maksimum Tork:

2,3 nm

2000RPM'de Nominal Tork:

1,8 nm

Tepe Hızı:

118 devir/dakika

Nominal Hız (1/2 Nominal Tork ile):

90 devir

Dişli boşluğu:

90 yay saniye

İsimlendirilmiş güç:

36 W

Besleme gerilimi:

24-48V

Anma akımı:

1 A

Rezistans:

2,08Ω

Kodlayıcı çözünürlüğü:

17 bit

İletişim otobüsü:

YAPABİLMEK

Yığın:

0,18 Kg

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

Düşük Geri Çarpışma Yüksek Sertlik Harmonik Motor Robot Ortak Modülü İnsanüstü Robotlar için

En İyi Fiyatı Bulun

Video

Yüksek Verimlilik ve Performanslı Entegre Harmonik Motor Robot Ortak Motor

En İyi Fiyatı Bulun

Video

Yüksek tork sıfır geri tepki Entegre Harmonik Motor Robot Ortak Motor

En İyi Fiyatı Bulun

Video

Yüksek hassasiyetli 51 vites azaltma oranı hafif robot eklem motoru

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

HPJM-RE30-40-PRO-XX Robot Ortak Motoru

Name: Yüksek hassasiyetli 51 vites azaltma oranı hafif robot eklem motoru
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HPJM-RE30-40-PRO-XX
Availability: InStock

P/N Yorumu

Ürün Tanımı

Bir robot eklem motoru, bir robot kolunun veya benzer sistemlerin hareketini güçlendiren kritik bir bileşendir.Tıpkı hassasiyet gibi., tork, hız ve güvenilirlik.

Döner aktüatörünüz zaten yüksek hassasiyet için bir motor, dişli kutusu ve kodlayıcı birleştirdiğinden, robotik eklem uygulamaları için çok uygundur.

Özellikleri

√ Mükemmel kontrol özellikleri
√ Yüksek verimlilik ve tork yoğunluğu
√ Konum kontrol cihazları doğrudan robot eklemine dizayn edilebilir
√ Ethernet standartlarının çeşitli desteği ile bağlantılılık
√ Düşük sistem kaybı ile yüksek dinamik yanıt
√ Birleştirilmesi kolay

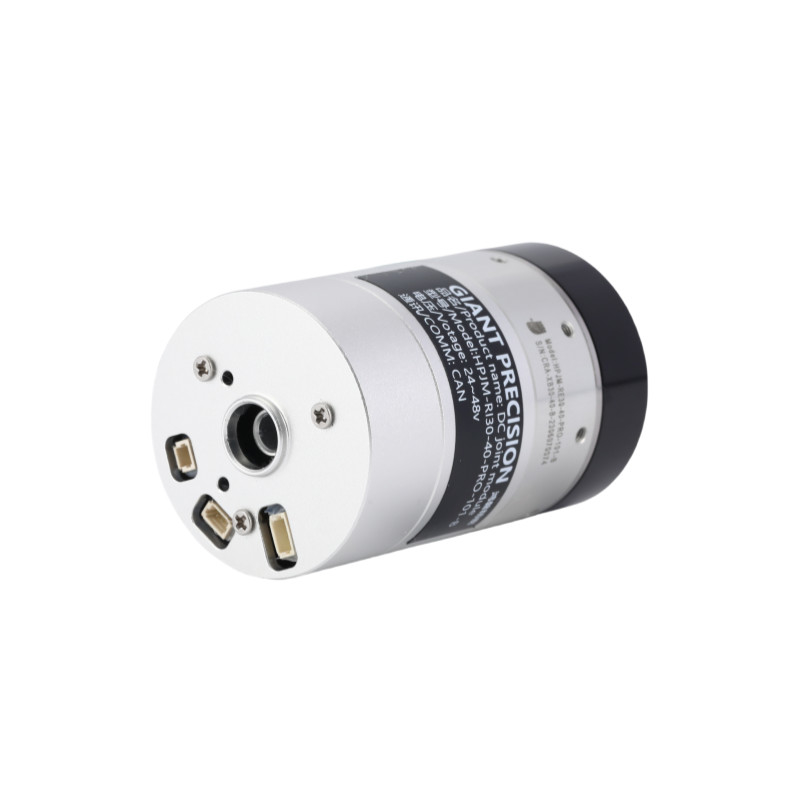

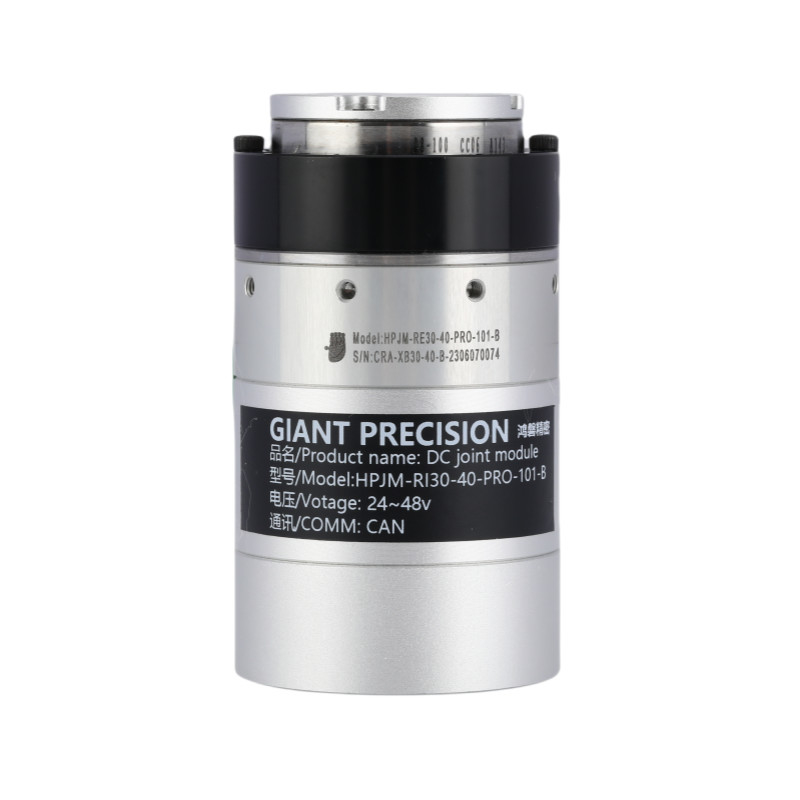

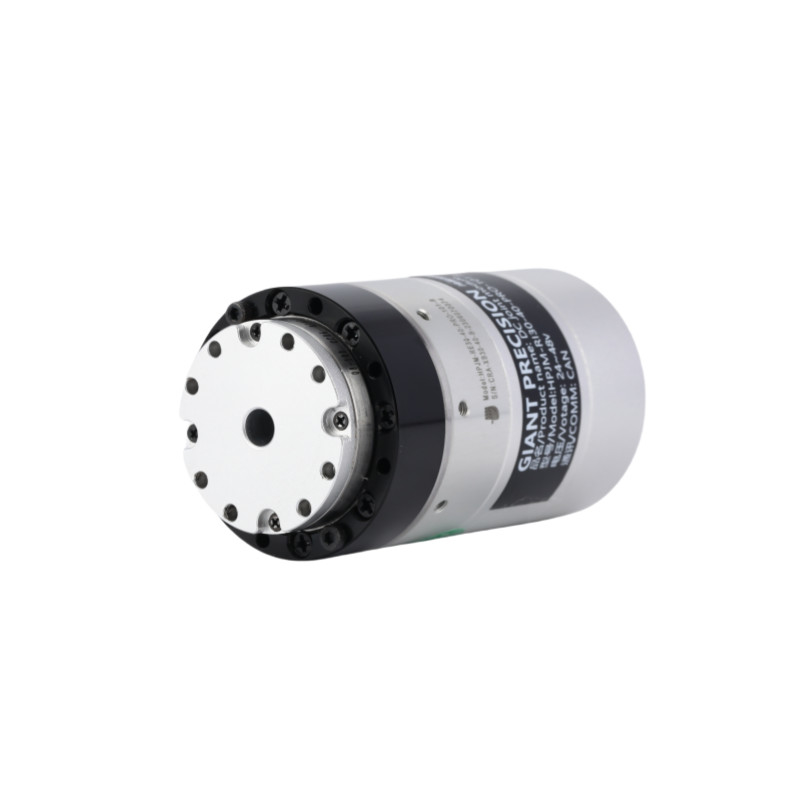

Detaylı Resimler

Spesifikasyon sayfası

Azaltma oranı			51	101
İsimlendirilmiş tork		N · m	2.3	3.3
Başlangıç ve durma noktasındaki maksimum tork		N · m	3.3	4.8
En yüksek tork		N · m	5.9	7.8
DC otobüs voltajı 48VDC	Adlık akım (alüminyum ısı alıcı ile)	A	1
	Maksimum akım	A	3
	İsimlendirilmiş hız	RPM	80	40
	En yüksek hız	RPM	105	50
Mutlak kodlayıcı	Kodlayıcı Tipi		Boş mutlak çok dönüşlü kodlayıcı
	Kodlayıcı çözünürlüğü (motör 1 dönüşü)		17 bit
	Motor çoklu devrim sayıcısı		216 ((65.536)
Geri tepki		Ark sec	20
			10Arc saniyede özelleştirilebilir
Kütle	Frensiz	Kilo	0.13
Uzunluk		mm	53.9
Çukurdan		mm	5
Kütle	Frenli	Kilo	0.2
Uzunluk		mm	67.5
Çukurdan		mm	5
Motorun maksimum sürekli gücü		W	36
Besleme voltajı		V	24-48V
İletişim otobüsü		Yapabilir
Motor yalıtımı		Sıcaklığa direnç derecesi:F (((155°C)
		İzolasyon direnci: 200M Ω ((DC500V) üzerinde
		İzolasyon dayanıklılık voltajı: AC1500V ((1 dakika)
Koruma mekanizması (koruma seviyesi)		Tamamen kapalı ve kendi kendine soğutma ( Varsayılan IP50, özel özelleştirilmiş IP65, IP67, IP68)

Düğüm oranı	En yüksek tork (N.M.)	Orta yükte maksimum izin verilen tork (N.m)	2000 RPM'de nominal tork (N.m)	En yüksek hız (RPM)	Belirli Hız (Nitelikli torkun yarısı ile) (RPM)	Donanım Geri Çözümü (arcsec)
51	3.3	2.3	1.8	118	90	40
101	4.8	3.3	2.8	59	45	40

Adlık Güç (W)	Güçlendirme Voltajı (V)	Maksimum Sürekli Akım (A)	Rütbeli Akım (A)	Direniş (Ω)	Kodlayıcı çözünürlüğü (Bit)	İletişim otobüsü
36	24-48	2	1	2.08	17	Yapabilir

Döngü Sabiti (Nm/A)	İndüktansa (mH)	Pole-pair sayısı	Çürük Şaktı (mm)	Uzunluk (mm)	Kütle (kg)	Dayanıklılık (g*cm)²)
0.024	0.409	7	5	55.3±0.5	0.18	24

Yüksek hassasiyetli 51 vites azaltma oranı hafif robot eklem motoru 5

Uygulama


Robotlar ve Dronesnh	İşbirliği Yapan Robot Kolu	Otomatik Üretim Hatları

Endüstriyel Makineler	Otomotiv endüstrisi	AGV Lojistik
