Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Model 8, 11, 14, 17
Ürün Tanımı
Harmonik Sürücü, 1950'lerde icat edilen mekanik bir hız değiştirme cihazı, döner bir makinenin torkunu artırmak için dişli oranını azaltır.Geleneksel hız değiştiricilerinden farklı bir prensiple çalışır.Cihaz, biraz daha büyük sert bir dairesel halka içinde yuvarlanırken elastik olarak eğilen ince bir yüzükten oluşur.
Temel bir Harmonik Sürücüde üç unsur vardır: dairesel bir spline, bir flexspline ve bir dalga jeneratörü.Flexspline daha az dişe ve dolayısıyla dairesel spline'den daha küçük bir etkili çapa sahiptirDalga jeneratörü eliptik şeklindedir ve flexspline içinde dönen iki rulo ile bir bağlantı olarak çalışır.Diametral olarak zıt noktalarda dairesel spline ile gittikçe bir araya gelmesine neden olur. Eğer dalga jeneratörü (katılım) dairesel spline sabit iken saat yönünde dönerse,flexspline (çıkış) dairesel spline içinde saat yönüne karşı çok daha yavaş bir hızda döner veya yuvarlanır.
|
|
Temel Özellikler
Ultra düz harmonik vites redüktörleri, robot uç eklemleri ve müşteri uç redüktörleri olarak kullanılmak için son derece uygundur.
Bu yeni yüksek torklu, sıfır geri tepkili vites üniteleri ultra düz bir konfigürasyona sahiptir ve yüksek moment sertliği ile büyük bir çapraz rulo rulmanı vardır.
LHD Serisi Harmonik Sürücünün Parametre Tablosu
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı ((Yağ) | İzin verilen ortalama giriş dönüş hızı ((Yağ) | Geri tepki | Ağırlık | Tasarım ömrü |
| Nm | Nm | Nm | Nm | r/min | r/min | Ark Sec | Kilogram | Saat | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

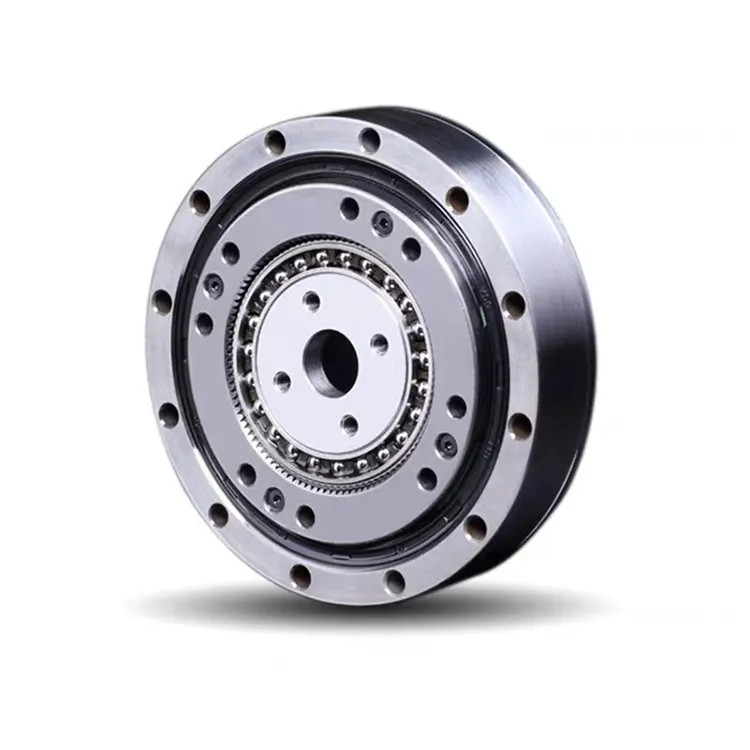

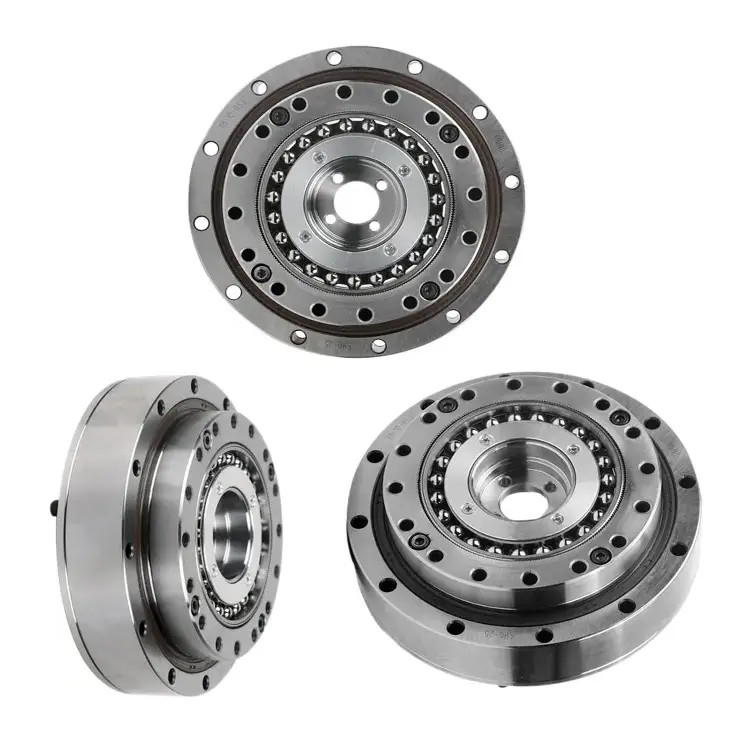

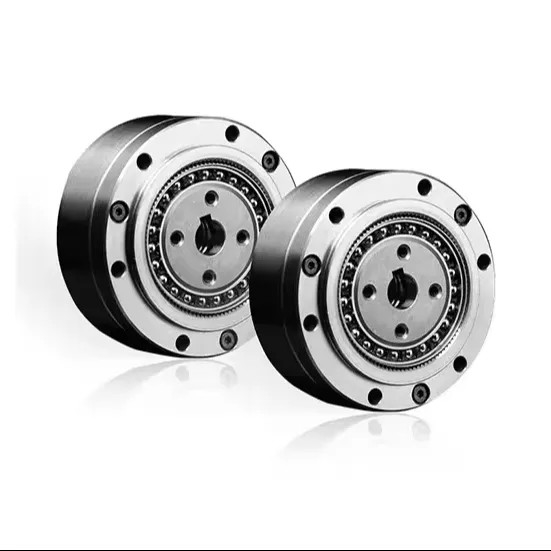

Detaylı ResimlerLHD Serisi Harmonik Sürücü
| LHD - I Serisi Ultra - Düz Gerginlik Dalgası Redüktörünün Ana Özellikleri | |||
| Ürün | Ultra - Flat Harmonik Sürücü | ||
|
Malzeme
|
Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar | ||
|
Azaltma oranı
|
50, 80, 100 | ||
|
Geri tepki
|
20 ark saniyeden az | ||
|
Ortalama Giriş Hızı
|
3500 r/min | ||
|
En yüksek giriş hızı
|
8500 r/min | ||
|
Tasarım Hayatı
|
10000 saat | ||
|
Model
|
14, 17, 20, 25, 32 | ||
|
Ağırlık
|
0.34 ila 1.9 kg arasında | ||
| Garanti | 1 yıl | ||
Uygulama
|
|
|
|
| Endüstriyel Robotlar | Tıbbi Cihazlar | Havacılık |
| |
|
|
| Huamnoid Robotlar | Optik makineler | Paketleme Sistemleri |
Fabrikamız
PDF Çizimler İndir
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Sık Sorulan Sorular
1Harmonik bir sürücü geriye doğru yönlendirilebilir mi?
Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).
2Harmonik sürücü ne yapar?
Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.
Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.
4Ürünlerinizin en büyük avantajı nedir?
Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
5Harmonik bir sürücünün ana bileşenleri nelerdir?
