Evde > Ürünler > Harmonik Tahrik >

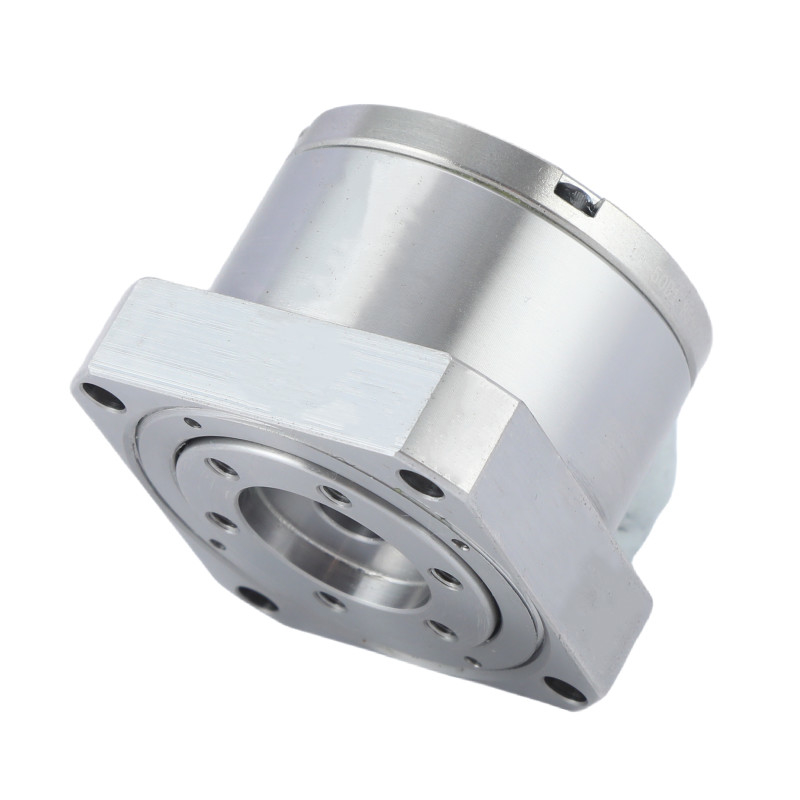

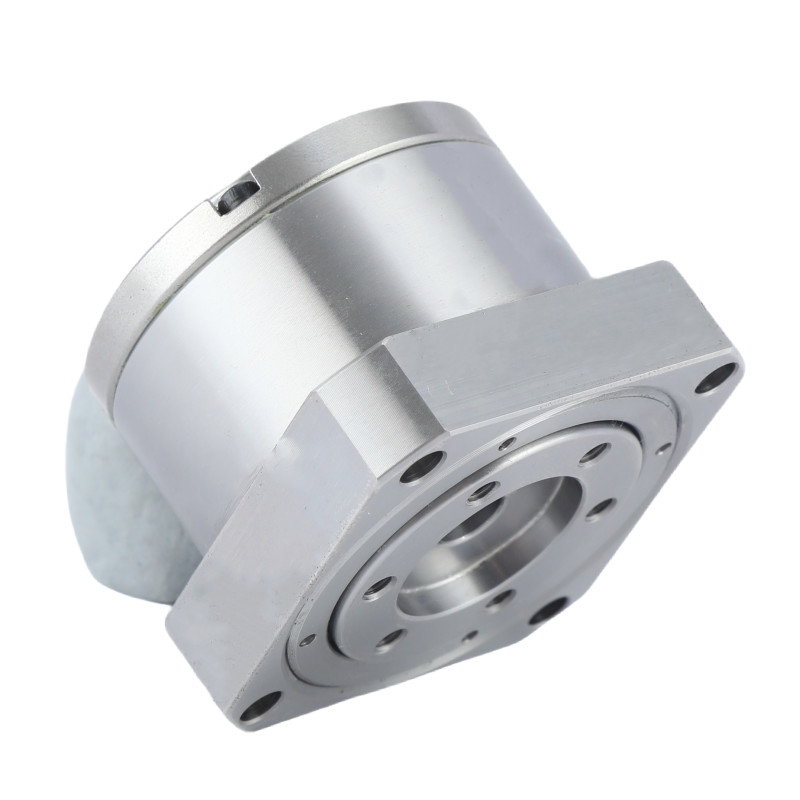

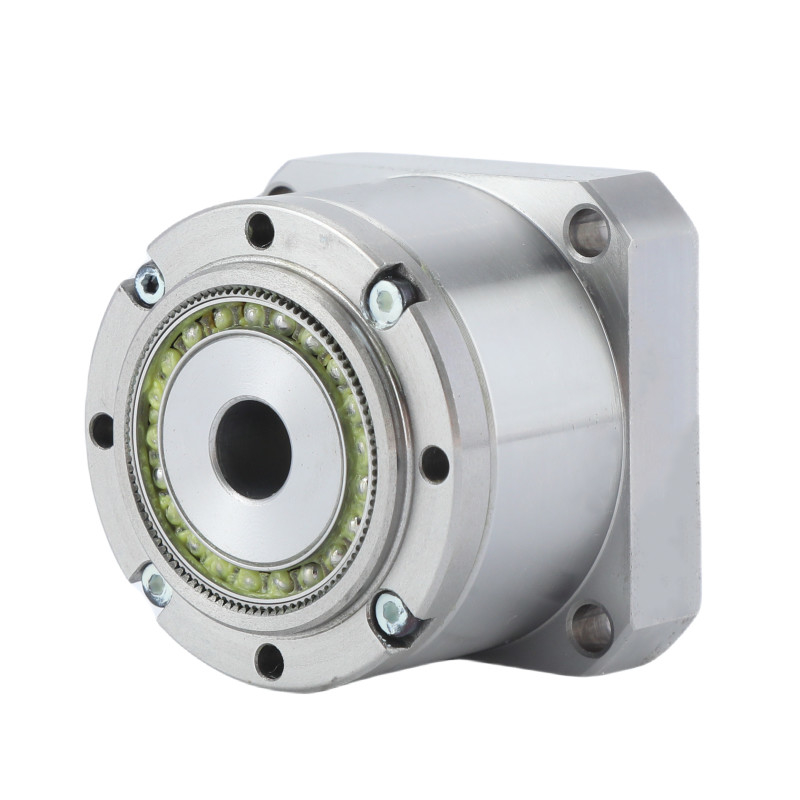

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü

İnsanoid Robot Harmonik Sürücü Delek Kutusu

Düşük Geri Çarpışma Harmonik Sürüş Delek Kutusu

Robot Ortak Motoru Harmonik Sürüş Delek Kutusu

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Model 8, Model 11

Bizimle İletişim

Bir İndirim İste

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü

Ürün Ayrıntıları

Ürün:

Minyatür Gerinim Dalgası Düşürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

10000 saat

Model:

8, 11

Ağırlık:

00,06 ila 0,27 kg arasında

Garanti:

1 yıl

Uygulama:

Robotlar, Kasalama ve Paketleme Makineleri, Enerji

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

İyi bir fiyat. Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri çevrimiçi

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

İyi bir fiyat. Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri çevrimiçi

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

İyi bir fiyat. Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri çevrimiçi

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

İyi bir fiyat. Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri çevrimiçi

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Düşük geri tepki minyatür harmonik tahrik vitesi

Ürün Tanımı

Gergin dalga vitesi (harmonik tahrik vitesi olarak da bilinir), dış dişleri olan esnek bir spline kullanan mekanik vites sisteminin bir türüdür.dış bir spline'in iç dişli dişleriyle bağlanmak için döner eliptik bir fişle deforme edilir.
Gergin dalga dişlileri, spiral veya gezegen dişlileri gibi geleneksel dişli sistemlerine kıyasla bazı avantajlara sahiptir:

Geri tepki yok.
kompaktlık ve hafiflik,
Yüksek vites oranları
iyi çözünürlük ve mükemmel tekrarlanabilirlik (lineer temsil) inersi yüklerini yeniden konumlandırırken
Yüksek tork kapasitesi

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü 0

Miniatür Harmonik Sürücü Tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

LS ve LH Serisi Minyatür Gerginlik Dalgası Redüktörünün Ana Özellikleri
Ürün	Mini Gerginlik Dalgası Redüktörü Harmonik Sürücü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	30 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	8, 11
Ağırlık	00,06 ila 0,27 kg arasında
Garanti	1 yıl

Uygulama


Tıbbi Cihazlar	Huamnoid Robotlar	Havacılık	CNC makineleri

Fabrikamız

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü 8

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü 9

Düşük Geri Çarpışma Harmonik Sürüş Düğme Kutusu İnsanoid Robotu için Gerginlik Dalgası Redüktörü 10

Sık Sorulan Sorular

1Harmonik sürücü kutusu nedir?

Bir harmonik tahrik kutusu, kompakt boyutta yüksek azaltma oranları üreten bir çeşit dişli sistemidir.Hareket aktarmak ve yüksek hassasiyet ve tork elde etmek için esnek bir deformasyon elemanının mekaniğini kullanır.

2Harmonik bir vites kutusu nasıl çalışır?

Bir harmonik vites kutusu dairesel bir spline, flexspline ve bir dalga jeneratörü kullanarak çalışır. Dalga jeneratörü, flexspline'i eliptik bir şekle dönüştürür.Sonra dairesel spline dişleri ile iki noktada ilişki, çalıştırılan elemanlar arasındaki diş sayısındaki fark sayesinde yüksek bir azaltma oranı sağlar.

3Harmonik sürücü geriye doğru yönlendirilebilir mi?

Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).

4Harmonik sürücü ne yapar?

Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.

5Harmonik sürücüyü özelleştirmeyi destekler misiniz?

Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.

6Ürünlerinizin en büyük avantajı nedir?

Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
