Ultra düz sıfır geri tepki Harmonik Sürücü
Ürün Tanımı
LHD - I serisi harmonik tahrik, yüksek tork kapasiteli ultra düz gerginlik dalga vites üniteleri.
LHD - I serisi harmonik sürücüler, kolay entegrasyon için kompakt ve basit bir düzenle tasarlanmıştır, alan kısıtlı uygulamalarda küçük bir ayak izi ve azaltılmış ağırlık sunmaya yardımcı olur.
Bu ultra düz harmonik vites azaltıcıları, robot uç eklemleri ve müşteri uç azaltıcıları olarak kullanılmak için son derece uygundur.
Bu yeni yüksek torklu, sıfır geri tepkili vites üniteleri ultra düz bir konfigürasyona sahiptir ve yüksek moment sertliği ile büyük bir çapraz rulo rulmanı vardır.
Temel Özellikler
- Ultra düz yapı
- Kompakt ve basit tasarım
- Küçük boyut ve hafif
- Yüksek tork kapasitesi ve yüksek sertlik
- Koaksiyel giriş ve çıkış
LHD Serisi Harmonik Sürücünün Adlı Parametre Tablosu
| Model |
Azaltma oranı |
2000r/min giriş noktasında nominal tork |
Başlangıç ve durma sırasında izin verilen maksimum tork |
Orta yük torkunun izin verilen maksimum değeri |
İzin verilen maksimum anlık tork |
İzin verilen en yüksek giriş dönme hızı ((Yağ) |
İzin verilen ortalama giriş dönüş hızı ((Yağ) |
Geri tepki |
Ağırlık |
Tasarım ömrü |
| Nm |
Nm |
Nm |
Nm |
r/min |
r/min |
Ark Sec |
Kilogram |
Saat |
| 14 |
50 |
3.7 |
12 |
4.8 |
23 |
8500 |
3500 |
≤20 |
0.34 |
9000 |
| 80 |
5.4 |
16 |
7.7 |
35 |
10000 |
| 100 |
5.4 |
19 |
7.7 |
35 |
10000 |
| 17 |
50 |
11 |
23 |
18 |
48 |
7300 |
3500 |
≤20 |
0.42 |
9000 |
| 80 |
15 |
29 |
19 |
61 |
10000 |
| 100 |
16 |
37 |
27 |
71 |
10000 |
| 20 |
50 |
17 |
39 |
24 |
69 |
6500 |
3500 |
≤20 |
0.54 |
9000 |
| 80 |
24 |
51 |
33 |
89 |
10000 |
| 100 |
28 |
57 |
34 |
95 |
10000 |
| 25 |
50 |
27 |
69 |
38 |
127 |
5600 |
3500 |
≤20 |
0.95 |
9000 |
| 80 |
44 |
96 |
60 |
179 |
10000 |
| 100 |
47 |
110 |
75 |
184 |
10000 |
| 32 |
50 |
53 |
151 |
75 |
268 |
4000 |
3000 |
≤20 |
1.9 |
9000 |
| 80 |
83 |
213 |
117 |
398 |
10000 |
| 100 |
96 |
233 |
151 |
420 |
10000 |

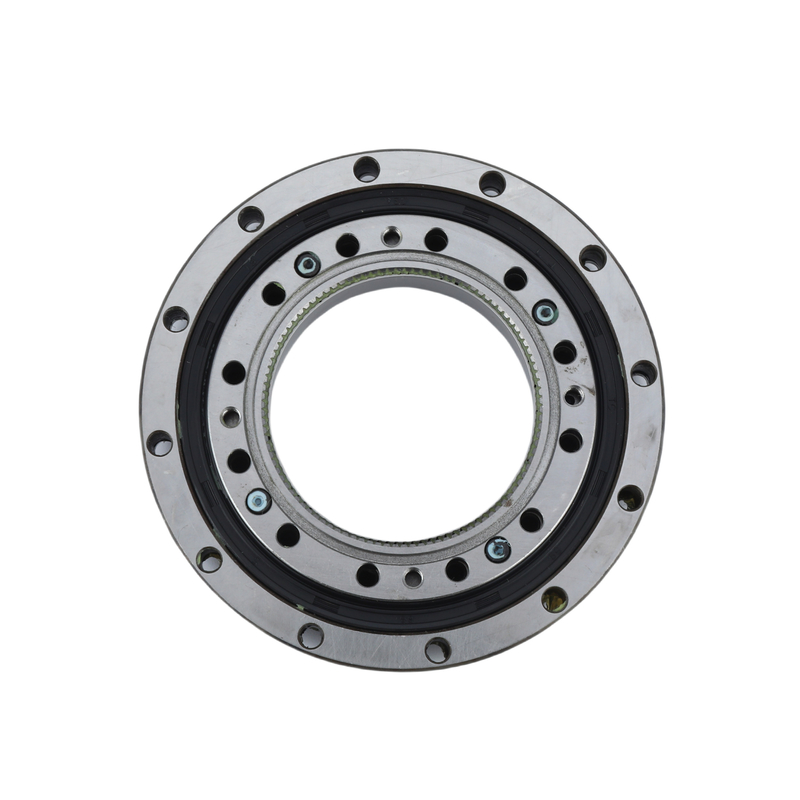

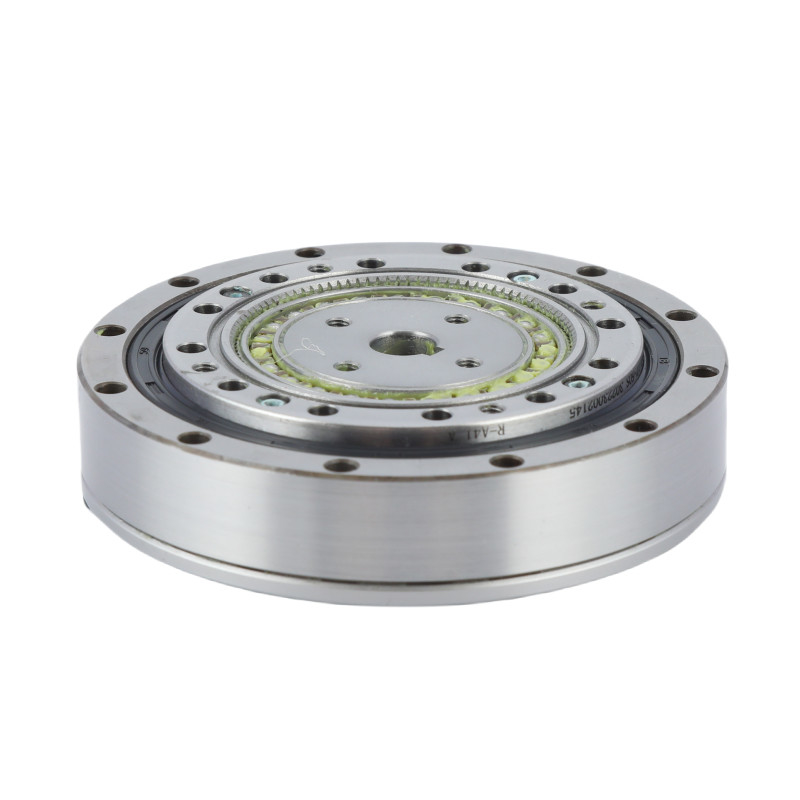

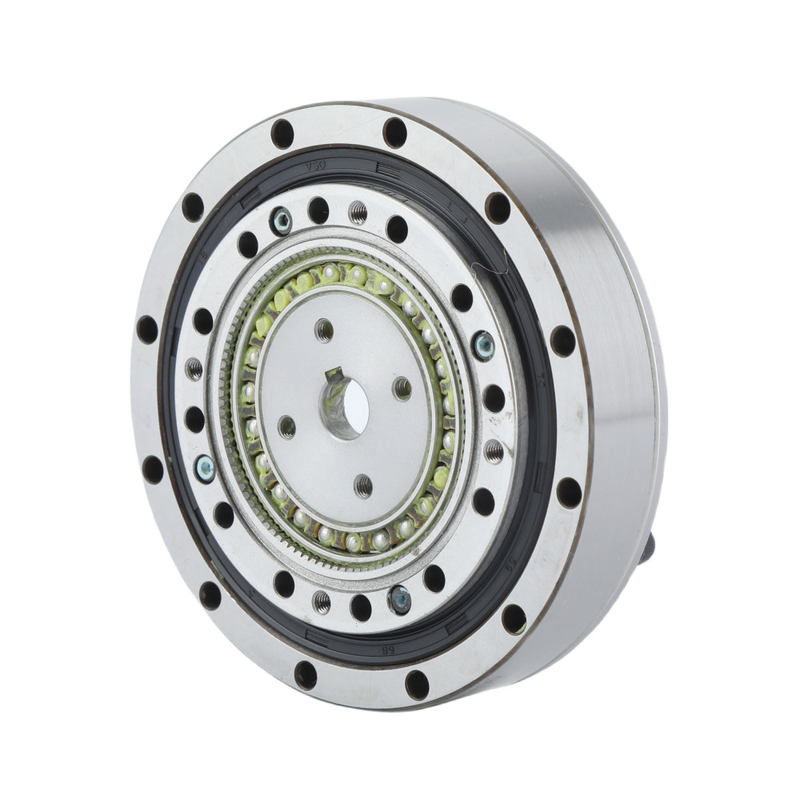

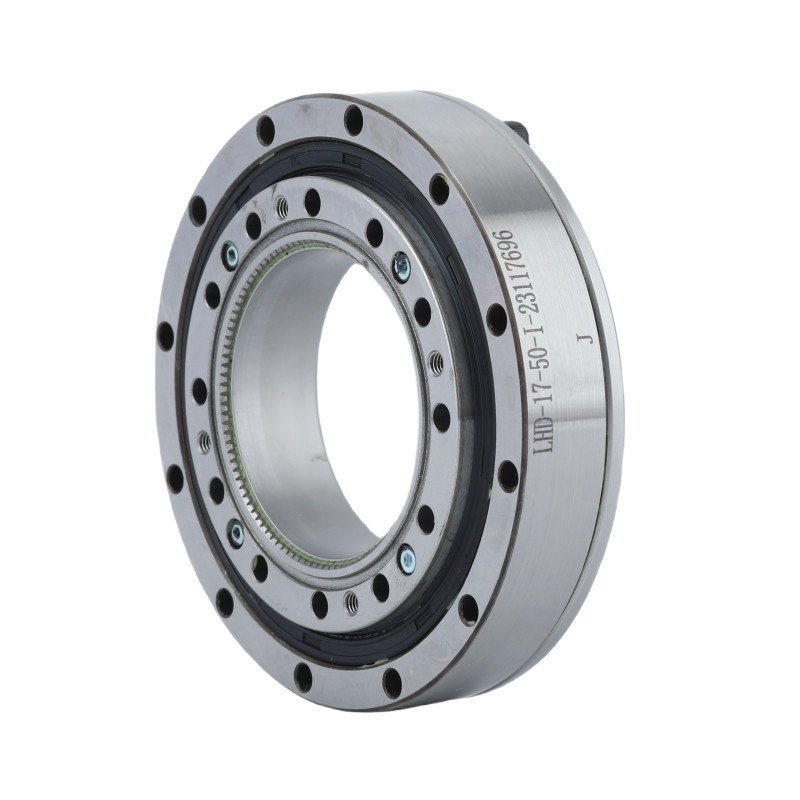

Detaylı ResimlerLHD Serisi Harmonik Sürücü
| Ultra düz gerginlik dalga azaltıcısının temel özellikleri |
| Ürün |
Ultra - Flat Harmonik Sürücü |
|
|
Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar |
|
Azaltma oranı
|
50, 80, 100 |
|
|
20 ark saniyeden az |
|
Ortalama Giriş Hızı
|
3500 r/min |
|
|
8500 r/min |
|
Tasarım Hayatı
|
10000 saat |
|
|
14, 17, 20, 25, 32 |
|
Ağırlık
|
0.34 ila 1.9 kg arasında |
| Garanti |
1 yıl |
Başvurular
| |
|
|
| Endüstriyel Robotlar |
CNC makineleri |
Üretim Sistemleri |
PDF Çizimler İndir
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
Sık Sorulan Sorular
1Harmonik bir sürücü geriye doğru yönlendirilebilir mi?
Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).
2.Harmonik sürücü ne yapar?
Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.
3.Harmonik bir sürücünün yapımını destekler misiniz?
Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.
4.Ürünlerinizin en büyük avantajı nedir?
Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
5.Harmonik sürücünün ana bileşenleri nelerdir?
Ana bileşenler dairesel spline ( sabit dış halka), flexspline (daha az dişli esnek iç halka) ve dalga jeneratörü (flexspline'in içine sığan eliptik bir disk).
6.Harmonik sürücüler hangi uygulamalarda kullanılır?
Robot, havacılık, savunma, tıbbi ekipman ve yarı iletken üretim ekipmanları gibi yüksek hassasiyet ve güvenilirlik gerektiren uygulamalarda kullanılırlar.
7.Belirli bir uygulama için bir harmonik sürücü nasıl seçilir?
Seçim, tork gereksinimleri, istenen azaltma oranı, alan kısıtlamaları, yük kapasitesi ve çevresel koşullar gibi faktörlere bağlıdır.Uygun modeli seçmek için üreticilerle veya uzmanlarla görüşmek şarttır..
