Menşe yeri:
Jiangsu, Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
Model 8, Model 11

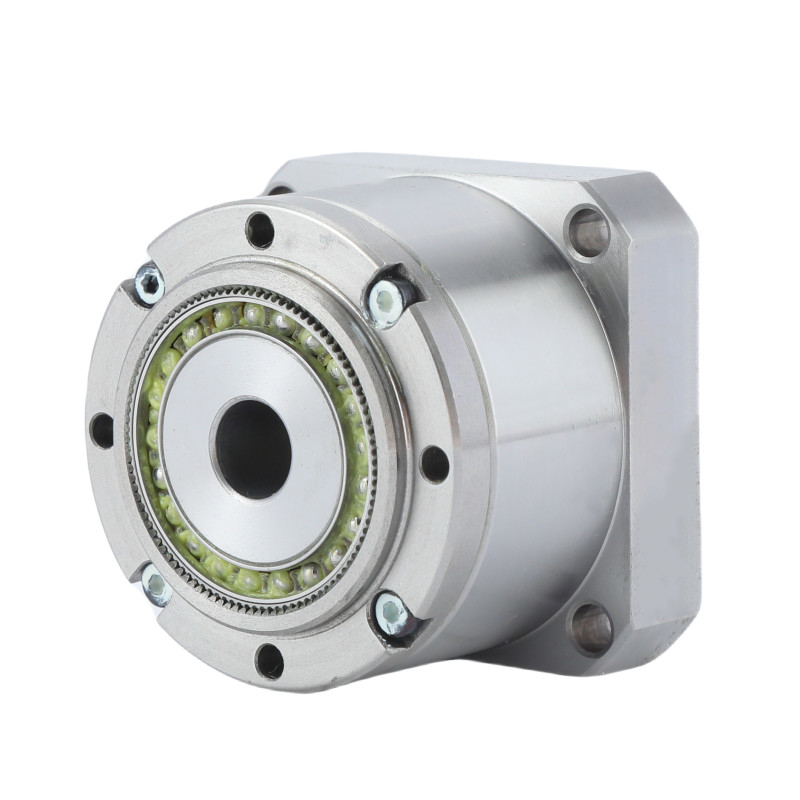

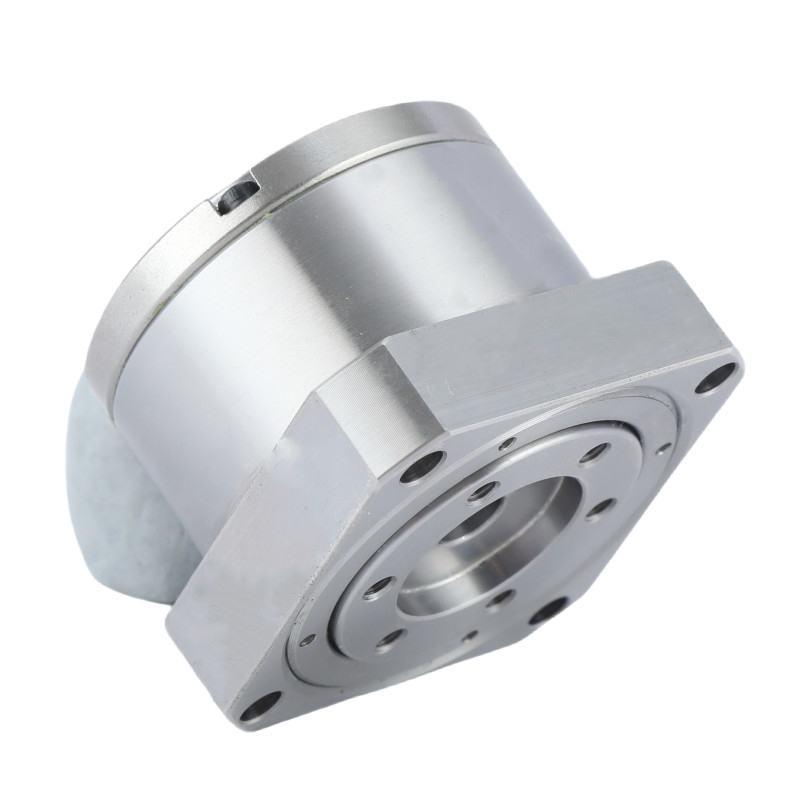

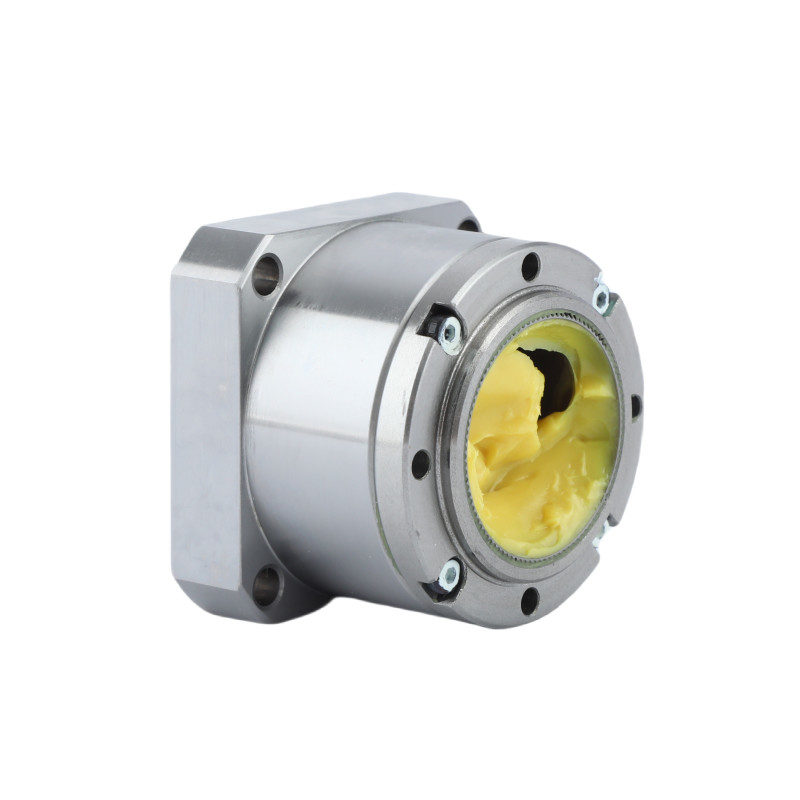

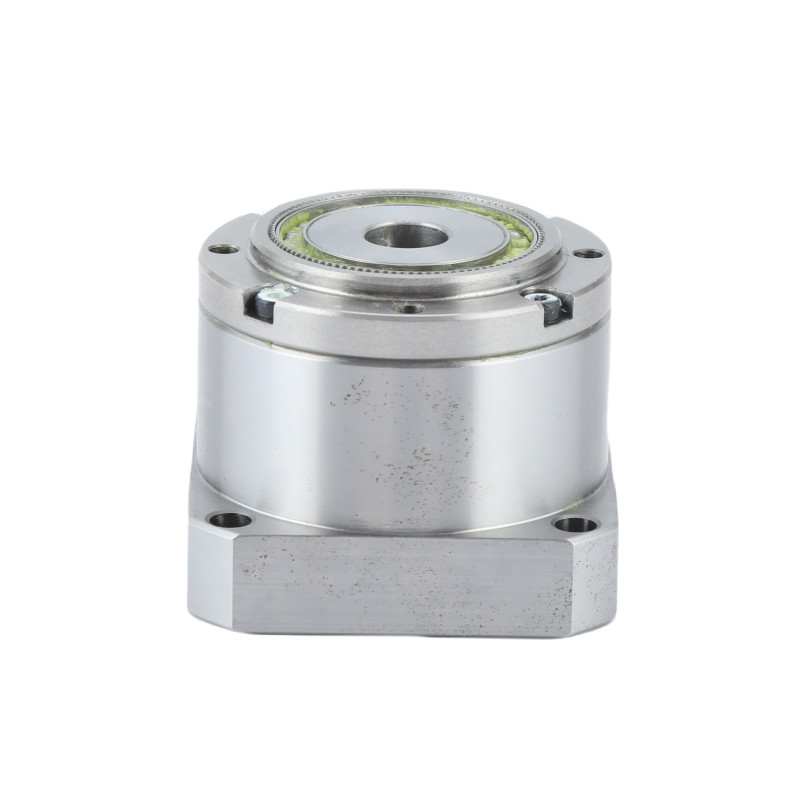

Yüksek hassasiyetli Harmonik Sürücü Gergin Dalga Donanımı
Ürün Tanımı
Gergin dalga vitesi (harmonik tahrik vitesi olarak da bilinir), dış dişleri olan esnek bir spline kullanan mekanik vites sisteminin bir türüdür.dış bir spline'in iç dişli dişleriyle bağlanmak için döner eliptik bir fişle deforme edilir.
Gergin dalga dişlileri, spiral veya gezegen dişlileri gibi geleneksel dişli sistemlerine kıyasla bazı avantajlara sahiptir:
Yüksek vites azaltma oranları küçük bir hacimde mümkündür (güneşli viteslerin tipik olarak sadece 10:1 oranı ürettiği aynı alanda 30:1'den 320:1'ye kadar bir oran mümkündür).
Dezavantajları, düşük tork bölgesinde 'rüzgar' (döner yay hızı) eğilimi içerir.
Gergin dalga dişlileri yaygın olarak robotik ve havacılık alanlarında kullanılır.
Temel Özellikler
Miniatür Harmonik Sürücü Tablosu
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı (Yağ) |
İzin verilen giriş orta dönme hızı (Yağ) |
Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilo | Saat | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| Önemli özellikleriLS ve LH Serisi Minyatür Gerginlik Dalgası Redüktörü | |||
| Ürün | Mini Gerginlik Dalgası Redüktörü Harmonik Sürücü | ||
|
Malzeme
|
Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar | ||
|
Azaltma oranı
|
50, 80, 100 | ||
|
Geri tepki
|
30 ark saniyeden az | ||
|
Ortalama Giriş Hızı
|
3500 r/min | ||
|
En yüksek giriş hızı
|
8500 r/min | ||
|
Tasarım Hayatı
|
10000 saat | ||
|
Model
|
8, 11 | ||
|
Ağırlık
|
00,06 ila 0,27 kg arasında | ||
| Garanti | 1 yıl | ||
Uygulama
| |
|
|
| CNC makineleri | Havacılık | Endüstriyel Robotlar |
Sık Sorulan Sorular
1Harmonik sürücü kutusu nedir?
Bir harmonik tahrik kutusu, kompakt boyutta yüksek azaltma oranları üreten bir çeşit dişli sistemidir.Hareket aktarmak ve yüksek hassasiyet ve tork elde etmek için esnek bir deformasyon elemanının mekaniğini kullanır.
2Harmonik bir vites kutusu nasıl çalışır?
Bir harmonik vites kutusu dairesel bir spline, flexspline ve bir dalga jeneratörü kullanarak çalışır. Dalga jeneratörü, flexspline'i eliptik bir şekle dönüştürür.Sonra dairesel spline dişleri ile iki noktada ilişki, çalıştırılan elemanlar arasındaki diş sayısındaki fark sayesinde yüksek bir azaltma oranı sağlar.
3Harmonik sürücü geriye doğru yönlendirilebilir mi?
Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).
4Harmonik sürücü ne yapar?
Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.
Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.
6Ürünlerinizin en büyük avantajı nedir?
Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
