Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Kompakt Harmonik Sürücü Çalıştırıcısı

Yüksek hassasiyetli Harmonik Sürücü Aktüatörü

Gergin Dalga Düğmesi Harmonik Sürücü Aktüatörü

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Model 8, Model 11

Bizimle İletişim

Bir İndirim İste

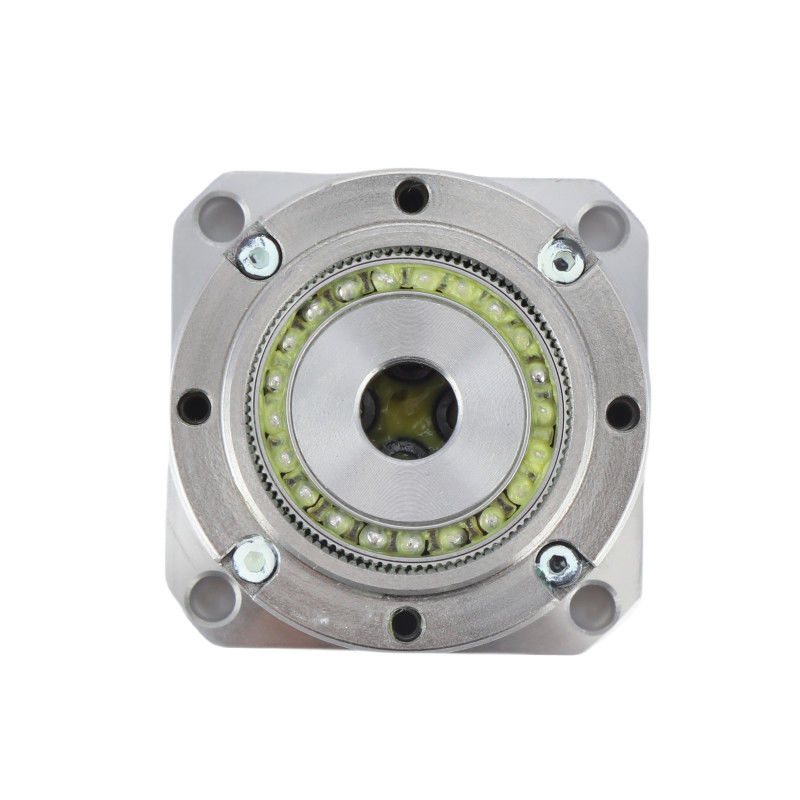

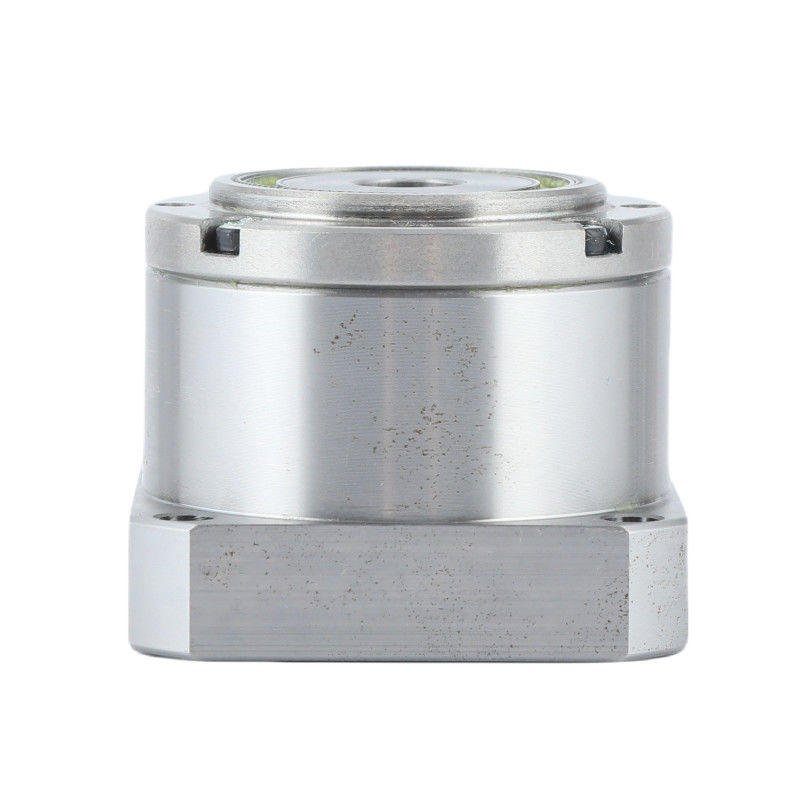

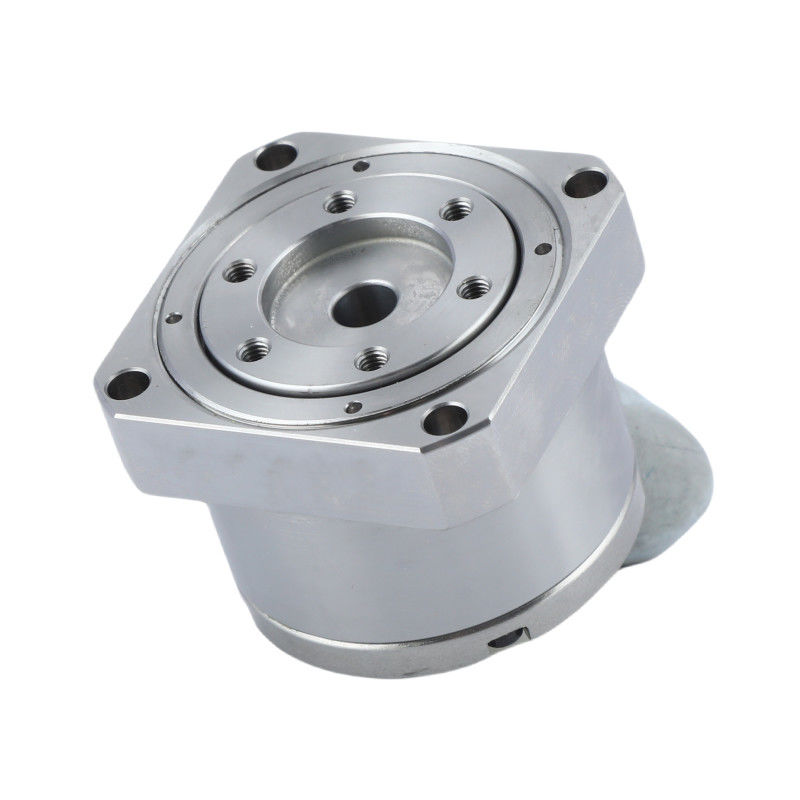

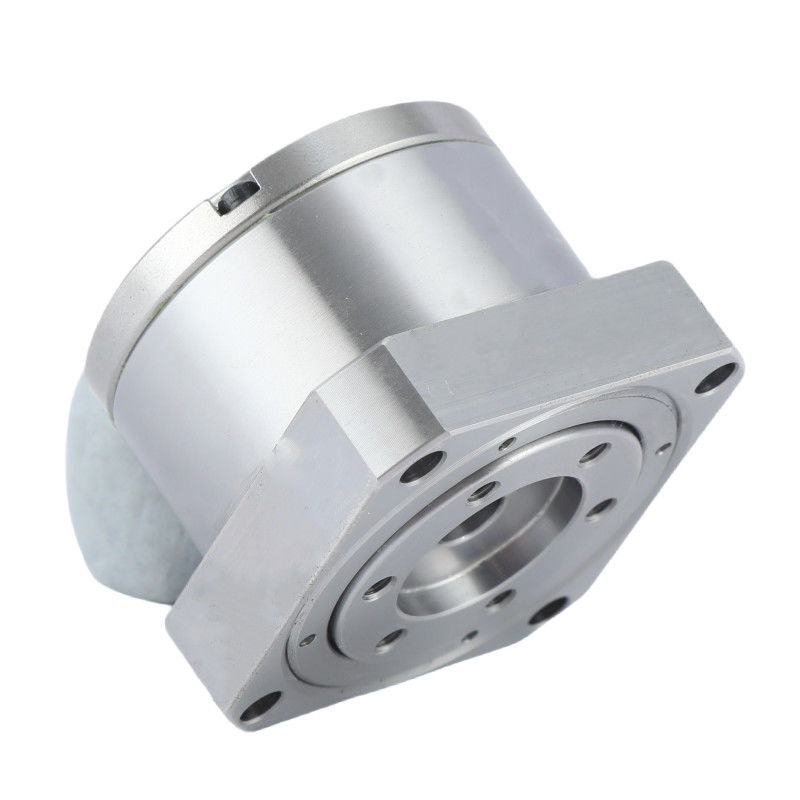

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman

Ürün Ayrıntıları

Ürün:

Minyatür Gerinim Dalgası Düşürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

10000 saat

Model:

8, 11

Ağırlık:

00,06 ila 0,27 kg arasında

Garanti:

1 yıl

Uygulama:

Robotlar, Kasalama ve Paketleme Makineleri, Enerji

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

İyi bir fiyat. Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri çevrimiçi

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

İyi bir fiyat. Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri çevrimiçi

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

İyi bir fiyat. Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri çevrimiçi

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

İyi bir fiyat. Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri çevrimiçi

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Küçük Boyutlu Yüksek Hassasiyetli Harmonik Sürücü

Ürün Tanımı

LS ve LH serilerinin model 8 ve model 11 harmonik sürücüsü, mini şekilli gerilme dalgası azaltıcısı olarak bilinir.

LS ve LH serisi minyatür gerginlik dalga azaltıcıları çok kompakt bir paket içinde yüksek konumlandırma doğruluğu sağlar.

Bu mini gerginlik dalgası vitesleri, yarı iletken ve robotik uygulamaları için çok uygundur. Özellikle küçük endüstriyel ve işbirlikçi robotlar için kol eksenlerinin sonları.Ağırlığın kritik bir faktör olduğu endüstriyel makineler.

Nasıl Çalışır?

Flexspline çapı biraz daha küçük ve Dairesel Sline'den iki diş daha az.Dalga Jeneratörünün eliptik şekli Flexspline dişleri elipsin ana eksen boyunca iki zıt bölgelerde Dairesel Sline katılmak neden olurDalga Jeneratörünün saat yönünde her 180 derecelik dönüşü için Flexspline dişleri, Dairesel Sline'e göre saat yönüne karşı bir dişle ileriye doğru ilerler.Dalga Jeneratörü her tam saat doğrultusunda dönme Flexspline'in sonuçları ile hareket saat doğrultusunda karşı iki diş ile Dairesel Spline göre orijinal konumuna göre.

Küçük Boyut Sıfır Geri Çarpışma Harmonik Sürücü Kompakt Harmonik Şanzıman 0

Temel Özellikler

Kupa şeklindeki yapı, yüksek tork kapasitesi, yüksek sertlik, yüksek sertlik tam rulo çapraz rulmanları ve uzun ömürlü standart namlu yapısı.
Daha yüksek sertlik, hassasiyet ve tork.
Sıfır geri tepki ile kompakt ve özgün tasarım, kolay montaj için doğrudan motor bağlantısı.
Giriş ve çıkış koaksiyaldır.
Mükemmel konum doğruluğu ve tekrarlanabilirlik.

Parametre Tablosu Minyatür Harmonik Sürücü

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Önemli özellikleriLS ve LH Serisi Minyatür Gerginlik Dalgası Redüktörü
Ürün	Mini Gerginlik Dalgası Redüktörü Harmonik Sürücü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	30 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	8, 11
Ağırlık	00,06 ila 0,27 kg arasında
Garanti	1 yıl

Uygulama


Endüstriyel Robotlar	Havacılık

Paketleme Sistemleri	CNC makineleri

Sık Sorulan Sorular

1Harmonik sürücü kutusu nedir?

Bir harmonik tahrik kutusu, kompakt boyutta yüksek azaltma oranları üreten bir çeşit dişli sistemidir.Hareket aktarmak ve yüksek hassasiyet ve tork elde etmek için esnek bir deformasyon elemanının mekaniğini kullanır.

2Harmonik vites kutusu nasıl çalışır?

Bir harmonik vites kutusu dairesel bir spline, flexspline ve bir dalga jeneratörü kullanarak çalışır. Dalga jeneratörü, flexspline'i eliptik bir şekle dönüştürür.Sonra dairesel spline dişleri ile iki noktada ilişki, çalıştırılan elemanlar arasındaki diş sayısındaki fark sayesinde yüksek bir azaltma oranı sağlar.

3Harmonik bir sürücü geriye doğru yönlendirilebilir mi?

Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).

4Harmonik sürücü ne yapar?

Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.

5Harmonik sürücüyü özelleştirmeyi destekler misiniz?

Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.

6Ürünlerinizin en büyük avantajı nedir?

Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
