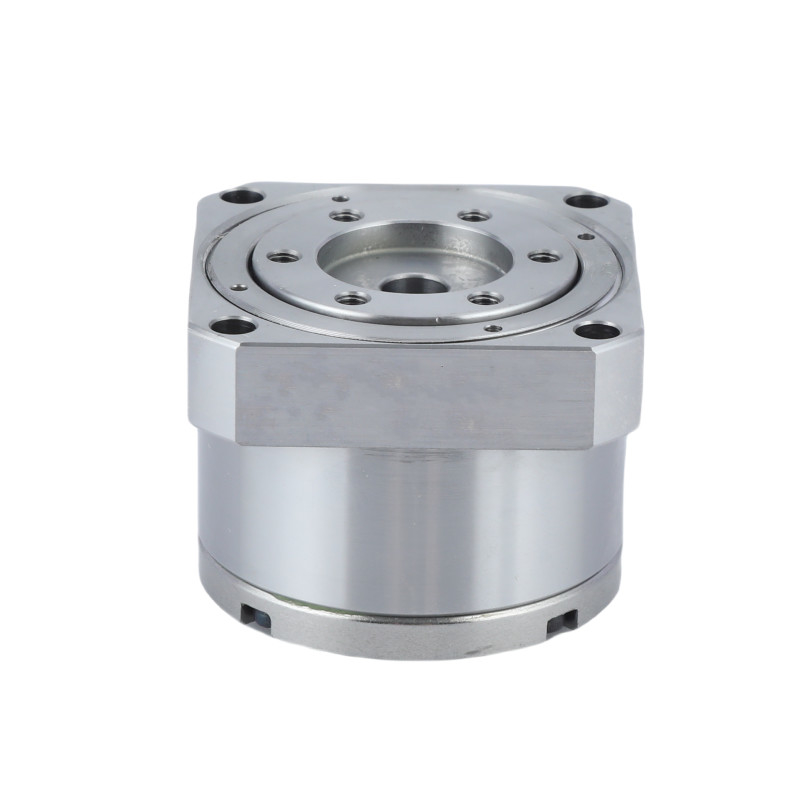

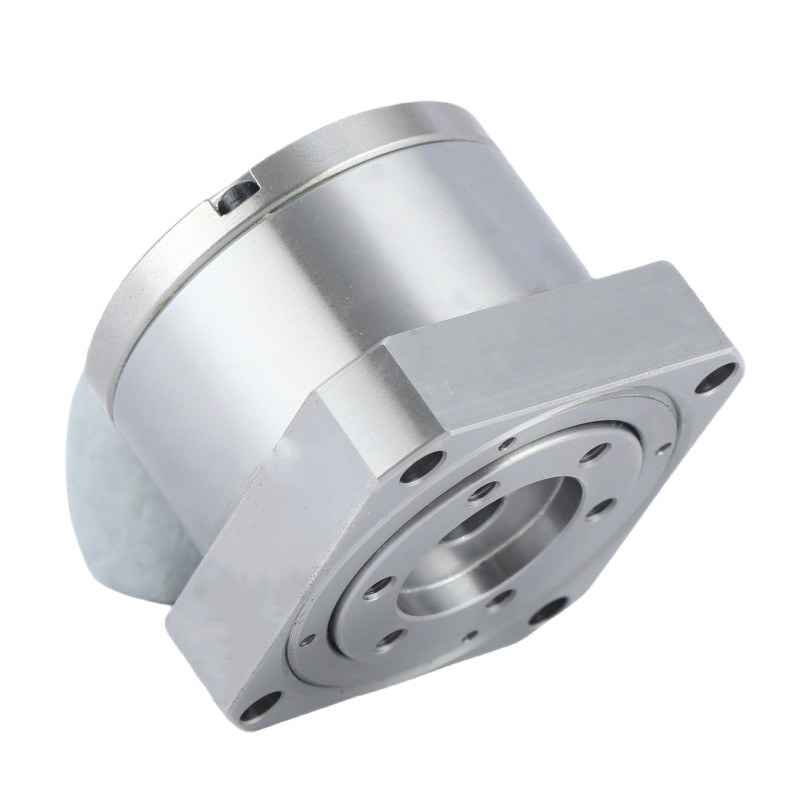

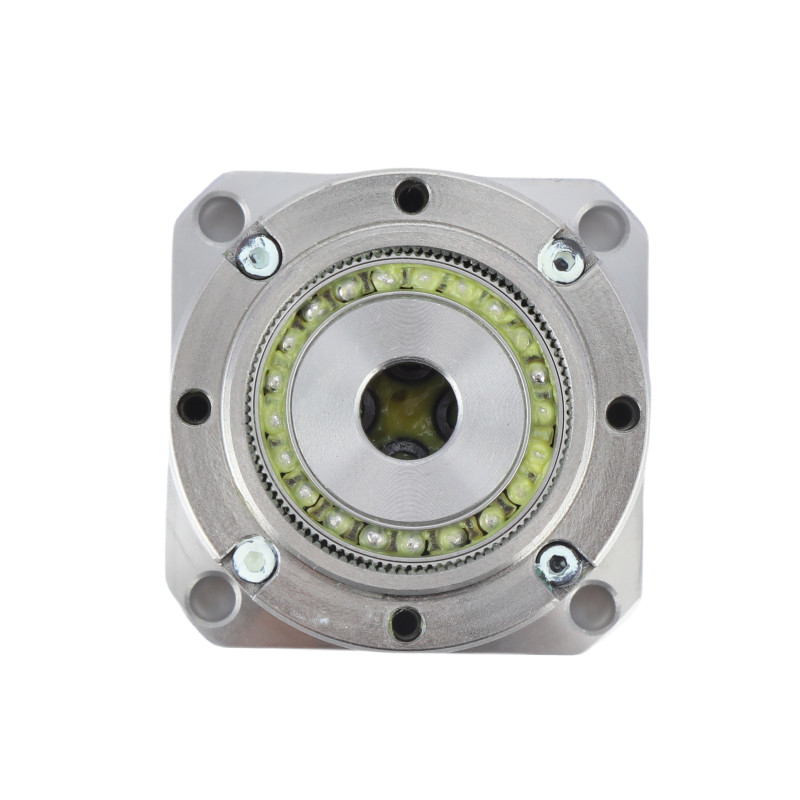

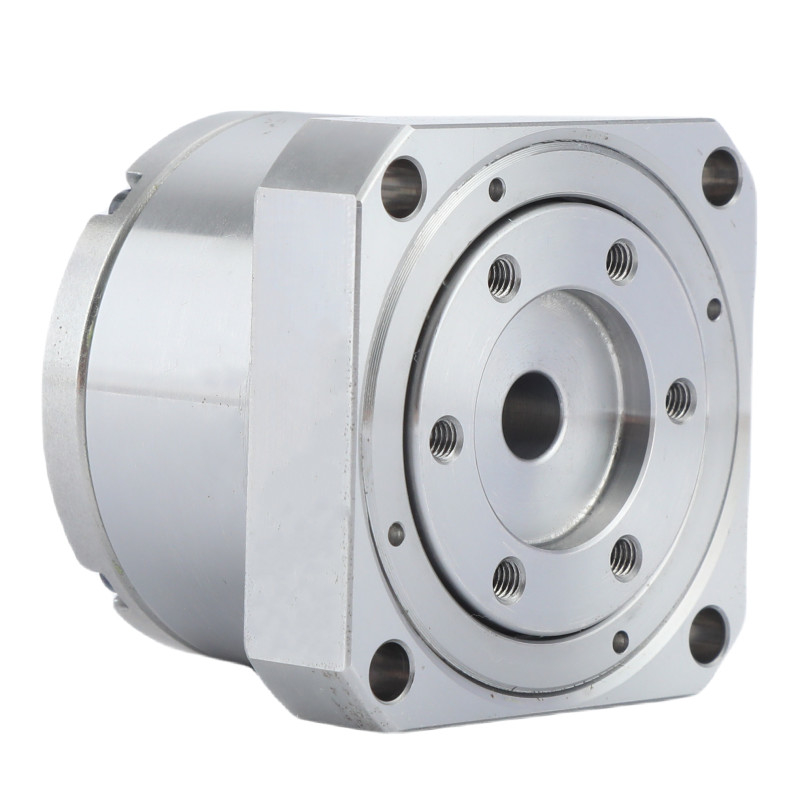

Sıfır Geri Çarpışma Kompakt Tasarım Harmonik Sürücü

Ürün Tanımı

LS ve LH serilerinin model 8 ve model 11 harmonik sürücüsü, mini şekilli gerilme dalgası azaltıcısı olarak bilinir.

LS ve LH serisi minyatür gerginlik dalga azaltıcıları çok kompakt bir paket içinde yüksek konumlandırma doğruluğu sağlar.

Bu mini gerginlik dalgası vitesleri, yarı iletken ve robotik uygulamaları için çok uygundur. Özellikle küçük endüstriyel ve işbirlikçi robotlar için kol eksenlerinin sonları.Ağırlığın kritik bir faktör olduğu endüstriyel makineler.

Nasıl Çalışır?

Flexspline çapı biraz daha küçük ve Dairesel Sline'den iki diş daha az.Dalga Jeneratörünün eliptik şekli Flexspline dişleri elipsin ana eksen boyunca iki zıt bölgelerde Dairesel Sline katılmak neden olurDalga Jeneratörünün saat yönünde her 180 derecelik dönüşü için Flexspline dişleri, Dairesel Sline'e göre saat yönüne karşı bir dişle ileriye doğru ilerler.Dalga Jeneratörü her tam saat doğrultusunda dönme Flexspline'in sonuçları ile hareket saat doğrultusunda karşı iki diş ile Dairesel Spline göre orijinal konumuna göre.

Temel Özellikler

Ultra Düz Tasarım Miniature serisi, alan kısıtlı uygulamalarla uyumluluğu sağlayan ultra düz bir harmonik tahrik tasarımı sunar.

Hafif Yapı Hafif malzemelerle tasarlanmıştır.MiniatürSeri performansını tehlikeye atmadan toplam ağırlığı en aza indirir.

Kompakt BoyutKüçük bir form faktörü ile,MiniatürSeri harmonik tahrik, boyut kısıtlamalarının endişeli olduğu uygulamalar için idealdir.

Yüksek Sertlikli Çapraz Rol rulman rulmanıYüksek sertlik çapraz rulo rulmanları kullanılarak,MiniatürSeri, genel performansı artırarak pürüzsüz ve hassas hareket kontrolünü sağlar.

En yüksek giriş özellikleriEntegre gerilme dalgası azaltıcısı, yüksek performanslı küçük bir motorla birleştirildiğinde,MiniatürAynı vites koşullarında en yüksek giriş özelliklerine sahip, en iyi verimliliği ve güvenilirliği sağlayan seri.

Adlandırılmış parametreler tablosu



Önemli özellikleriLS ve LH Serisi Minyatür Gerginlik Dalgası Redüktörü
Ürün	Mini Gerginlik Dalgası Redüktörü Harmonik Sürücü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	30 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	8, 11
Ağırlık	00,06 ila 0,27 kg arasında
Garanti	1 yıl

Uygulama

Huamnoid Robotlar	CNC makineleri	Üretim Sistemleri

Sık Sorulan Sorular

---

1Harmonik bir sürücü geriye doğru yönlendirilebilir mi?

Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).

2Harmonik sürücü ne yapar?

Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.

3Harmonik sürücüyü özelleştirmeyi destekler misiniz?

Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.

4Ürünlerinizin en büyük avantajı nedir?

Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
