Ultra Düz Yüksek Hassasiyetli Harmonik Sürücü Sıfır Geri Çarpışma Harmonik Şanzıman

Otomasyon Harmonik Sürüş Delek Kutusu

Yüksek hassasiyetli harmonik tahrik vitesi

Endüstriyel Robotik Harmonik Sürüş Delek Kutusu

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Model 8, 11, 14, 17

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

LHD - I Ultra - Düz Harmonik Sürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100

Ters tepki:

≤20 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Maksimum Giriş Hızı:

8500 dev/dak

Tasarım ömrü:

10000 saat

Model:

14, 17, 20, 25, 32

Ağırlık:

0,34 ila 1,9 kg

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Ultra Düz Yüksek Kesinlikli Harmonik Sürücü

Name: Ultra Düz Yüksek Hassasiyetli Harmonik Sürücü Sıfır Geri Çarpışma Harmonik Şanzıman
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, 11, 14, 17
Availability: InStock

Ürün Tanımı

LHD - I serisi harmonik tahrik, yüksek tork kapasiteli ultra düz gerginlik dalga vites üniteleri.

LHD - I serisi harmonik sürücüler, kolay entegrasyon için kompakt ve basit bir düzenle tasarlanmıştır, alan kısıtlı uygulamalarda küçük bir ayak izi ve azaltılmış ağırlık sunmaya yardımcı olur.

Bu ultra düz harmonik vites azaltıcıları, robot uç eklemleri ve müşteri uç azaltıcıları olarak kullanılmak için son derece uygundur.

Temel Özellikler

Ultra düz yapı
Kompakt ve basit tasarım
Küçük boyut ve hafif
Yüksek tork kapasitesi ve yüksek sertlik
Koaksiyel giriş ve çıkış

LHD Serisi Harmonik Sürücünün Adlı Parametre Tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork	Başlangıç ve durma sırasında izin verilen maksimum tork	Orta yük torkunun izin verilen maksimum değeri	İzin verilen maksimum anlık tork	İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork	Başlangıç ve durma sırasında izin verilen maksimum tork	Orta yük torkunun izin verilen maksimum değeri	İzin verilen maksimum anlık tork	İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	Nm	Nm	Nm	r/min	r/min	Ark Sec	Kilogram	Saat
14	50	3.7	12	4.8	23	8500	3500	≤20	0.34	9000
	80	5.4	16	7.7	35					10000
	100	5.4	19	7.7	35					10000
17	50	11	23	18	48	7300	3500	≤20	0.42	9000
	80	15	29	19	61					10000
	100	16	37	27	71					10000
20	50	17	39	24	69	6500	3500	≤20	0.54	9000
	80	24	51	33	89					10000
	100	28	57	34	95					10000
25	50	27	69	38	127	5600	3500	≤20	0.95	9000
	80	44	96	60	179					10000
	100	47	110	75	184					10000
32	50	53	151	75	268	4000	3000	≤20	1.9	9000
	80	83	213	117	398					10000
	100	96	233	151	420					10000

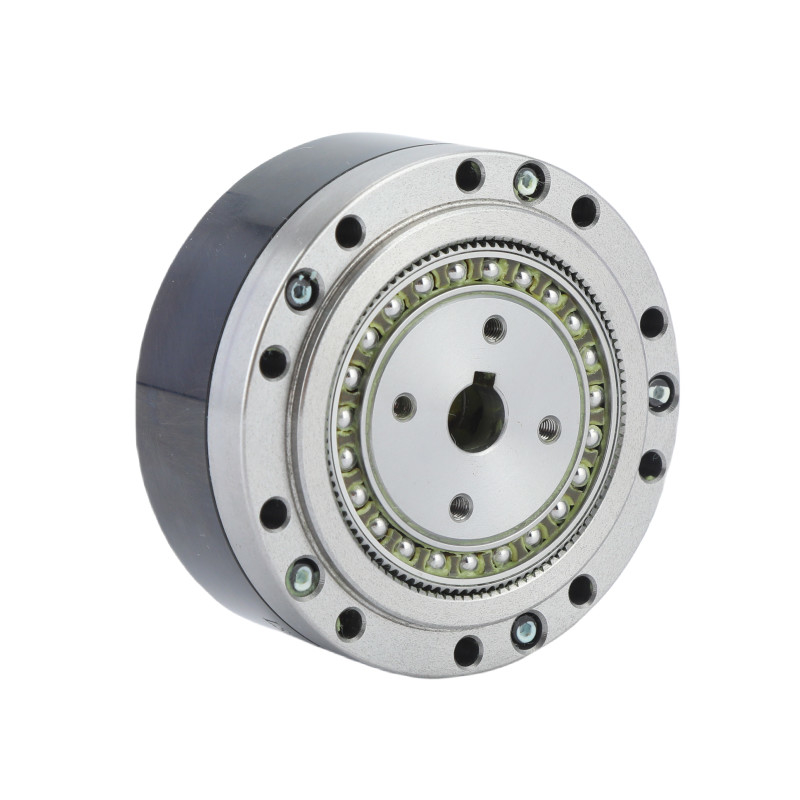

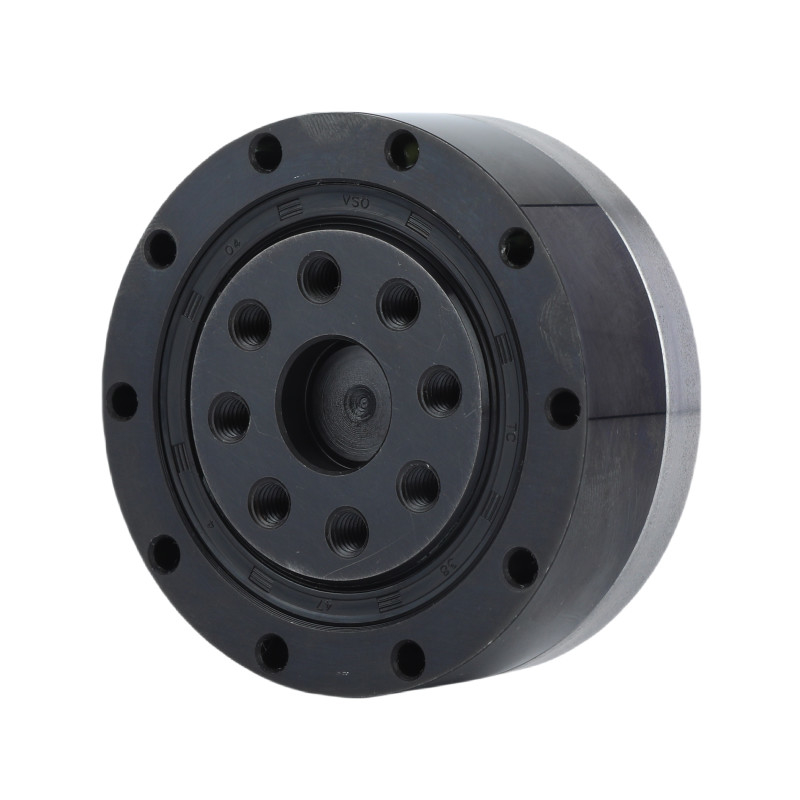

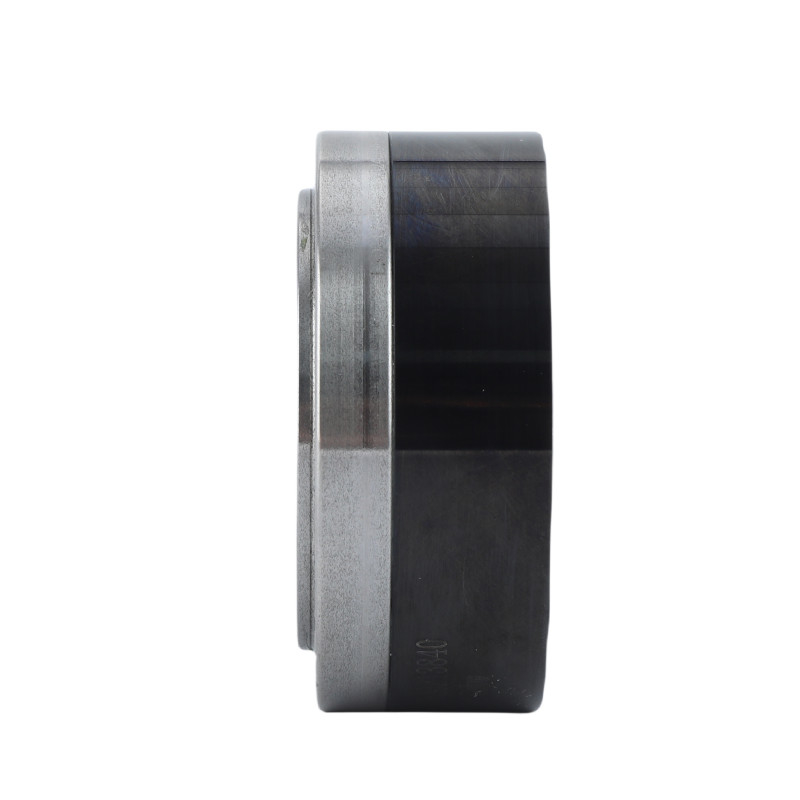

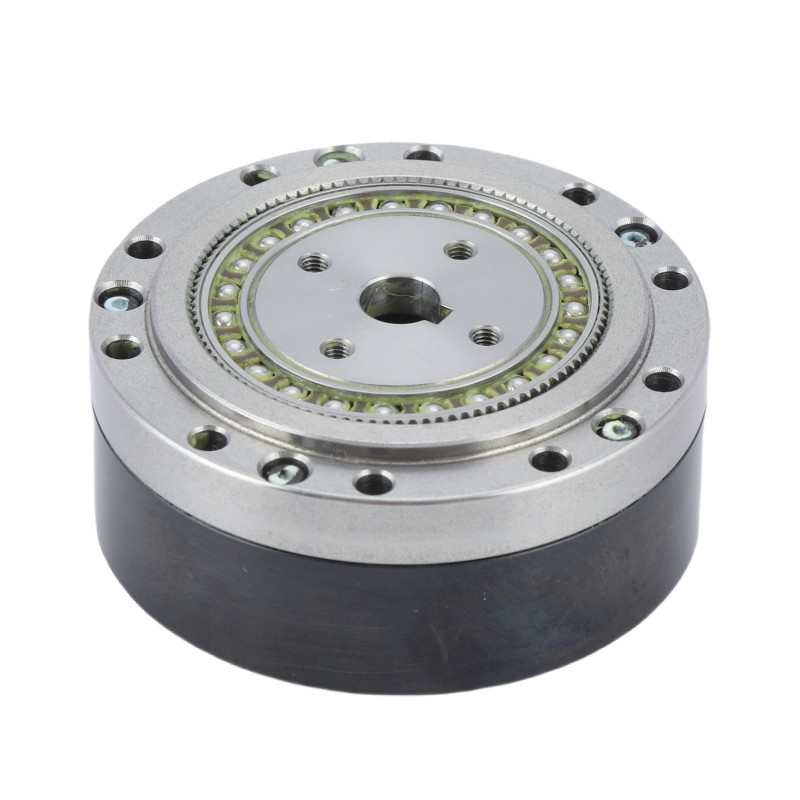

LHD Serisi Harmonik Sürücüsünün Ayrıntılı Resimleri

LHD - I Serisi Ultra - Düz Gerginlik Dalgası Redüktörünün Ana Özellikleri
Ürün	Ultra - Flat Harmonik Sürücü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	14, 17, 20, 25, 32
Ağırlık	0.34 ila 1.9 kg arasında
Garanti	1 yıl

Başvurular


Endüstriyel Robot	Üretim Sistemi	Huamnoid Robotu	Optik makineler

PDF Çizimler İndir

LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf

LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf

Sık Sorulan Sorular

1Harmonik bir sürücü geriye doğru yönlendirilebilir mi?

Harmonik tahrik vitesinin geriye doğru sürülmesi mümkün. bu arada, bu tipik robot döngüsünde günde yüzlerce kez olur.Devre çıkış tarafındaki yük idrarı, devreyi geriye (kontrol edilmiş bir şekilde) sürer., motor ve denetleyici tarafından belirlenir).

2Harmonik sürücü ne yapar?

Hamornik sürücüler, freze, imalat ve robot kolları kullanan makinelerde kullanılan dişlilerde çıkış torkunu artırmak için kullanılır.

3Harmonik sürücüyü özelleştirmeyi destekler misiniz?

Müşterinin özel gereksinimlerine ve çizimlerine göre uyumlu bir sürücü özelleştirebiliriz.

4Ürünlerinizin en büyük avantajı nedir?

Tam bir ürün serisi sağlayabiliriz ve harmonik sürücümüzün kalitesi istikrarlıdır.
