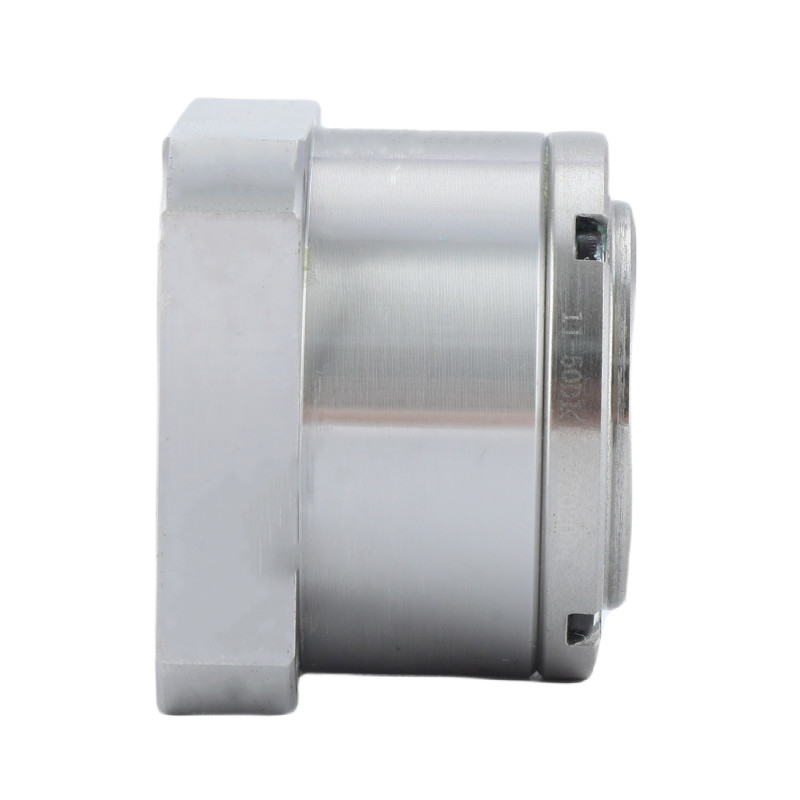

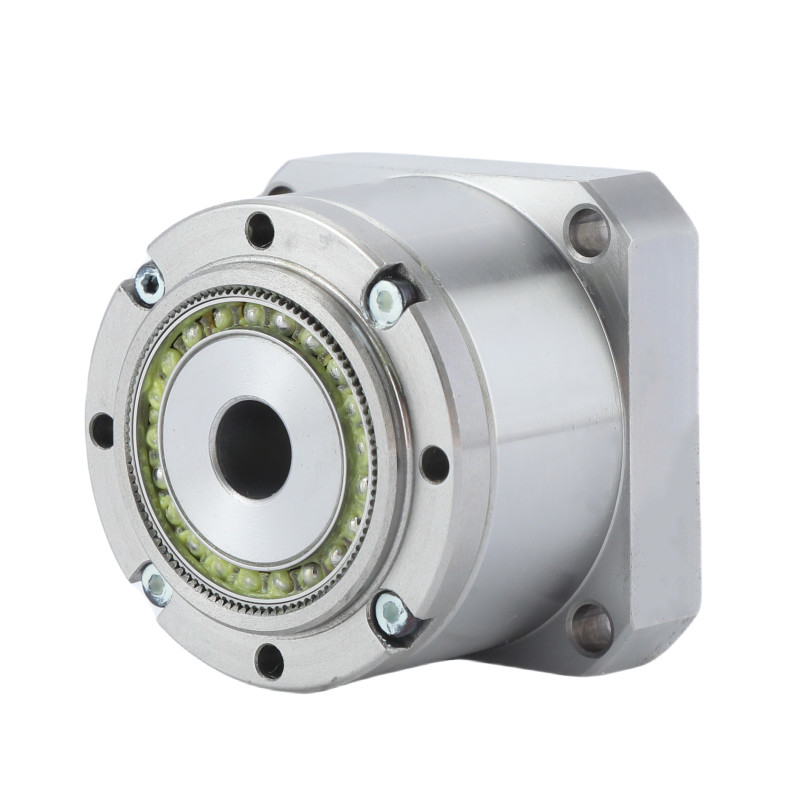

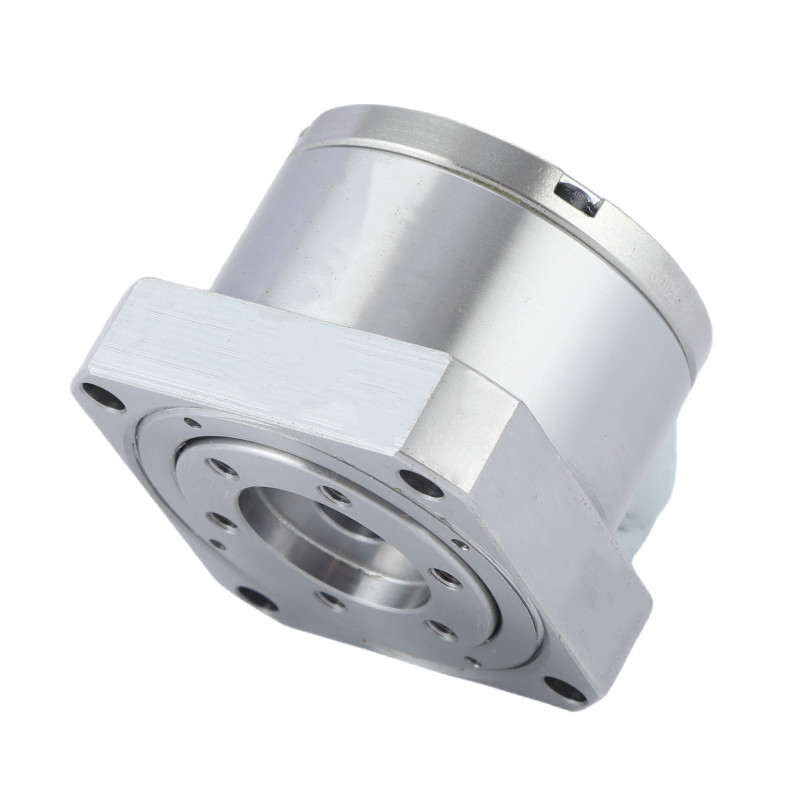

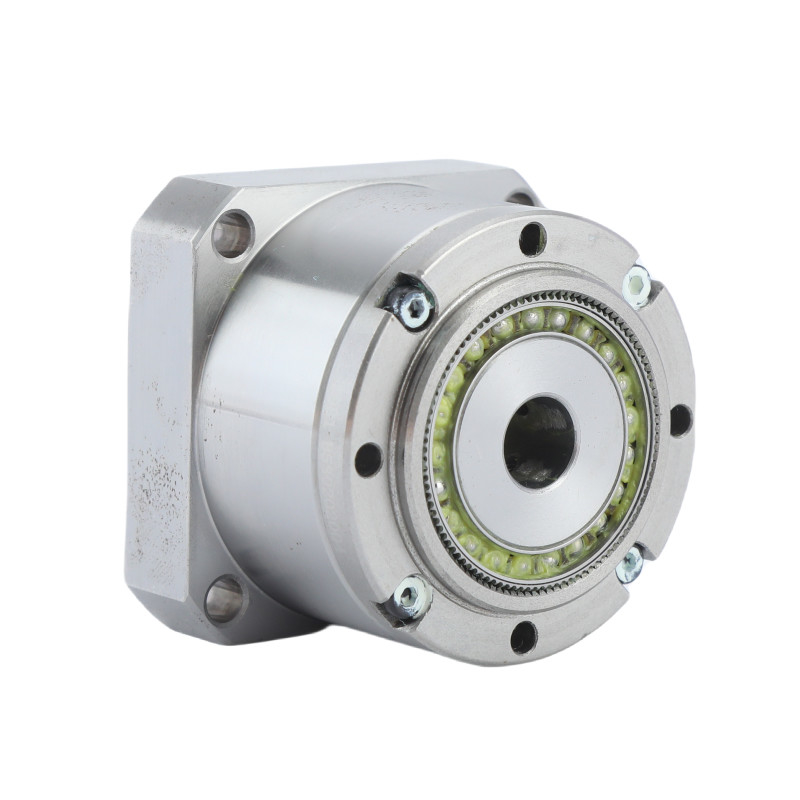

Yüksek hassasiyetli minyatür gerginlik dalgası vites kutusu Redüksiyon şapka serisi Harmonik sürücü

Yüksek hassasiyetli gerginlik dalgası vitesi

Minyatür gerginlik dalgası vitesi

Minyatür gerginlik dalgası vites kutuları

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

Model 8, Model 11

Bizimle İletişim

Bir İndirim İste

Yüksek hassasiyetli minyatür gerginlik dalgası vites kutusu Redüksiyon şapka serisi Harmonik sürücü

Ürün Ayrıntıları

Ürün:

Minyatür Gerinim Dalgası Düşürücü

Malzeme:

Çelik, Alüminyum, Poliüretan, Rulmanlar ve Contalar, Yağlayıcılar

Azaltma oranı:

50, 80, 100

Ters tepki:

≤30 Ark Saniye

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

10000 saat

Model:

8, 11

Ağırlık:

00,06 ila 0,27 kg arasında

Garanti:

1 yıl

Uygulama:

Robotlar, Kasalama ve Paketleme Makineleri, Enerji

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek hassasiyetli minyatür gerginlik dalga azaltıcısı

Name: Yüksek hassasiyetli minyatür gerginlik dalgası vites kutusu Redüksiyon şapka serisi Harmonik sürücü
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: Model 8, Model 11
Availability: InStock

Ürün Tanımı

LS ve LH serilerinin model 8 ve model 11 harmonik sürücüsü, mini şekilli gerilme dalgası azaltıcısı olarak bilinir.

LS ve LH serisi minyatür gerginlik dalga azaltıcıları çok kompakt bir paket içinde yüksek konumlandırma doğruluğu sağlar.

Bu mini gerginlik dalgası vitesleri, yarı iletken ve robotik uygulamaları için çok uygundur. Özellikle küçük endüstriyel ve işbirlikçi robotlar için kol eksenlerinin sonları.Ağırlığın kritik bir faktör olduğu endüstriyel makineler.

Nasıl Çalışır?

Flexspline çapı biraz daha küçük ve Dairesel Sline'den iki diş daha az.Dalga Jeneratörünün eliptik şekli Flexspline dişleri elipsin ana eksen boyunca iki zıt bölgelerde Dairesel Sline katılmak neden olurDalga Jeneratörünün saat yönünde her 180 derecelik dönüşü için Flexspline dişleri, Dairesel Sline'e göre saat yönüne karşı bir dişle ileriye doğru ilerler.Dalga Jeneratörü her tam saat doğrultusunda dönme Flexspline'in sonuçları ile hareket saat doğrultusunda karşı iki diş ile Dairesel Spline göre orijinal konumuna göre.

Yüksek hassasiyetli minyatür gerginlik dalgası vites kutusu Redüksiyon şapka serisi Harmonik sürücü 0

Temel Özellikler

Ultra Düz TasarımMiniature serisi, alan kısıtlı uygulamalarla uyumluluğu sağlayan ultra düz bir harmonik tahrik tasarımı sunar.

Hafif YapıHafif malzemelerle tasarlanmıştır.MiniatürSeri performansını tehlikeye atmadan toplam ağırlığı en aza indirir.

Kompakt BoyutKüçük bir form faktörü ile,MiniatürSeri harmonik tahrik, boyut kısıtlamalarının endişeli olduğu uygulamalar için idealdir.

Yüksek Sertlikli Çapraz Rol rulman rulmanıYüksek sertlik çapraz rulo rulmanları kullanılarak,MiniatürSeri, genel performansı artırarak pürüzsüz ve hassas hareket kontrolünü sağlar.

En yüksek giriş özellikleriEntegre gerilme dalgası azaltıcısı, yüksek performanslı küçük bir motorla birleştirildiğinde,MiniatürAynı vites koşullarında en yüksek giriş özelliklerine sahip, en iyi verimliliği ve güvenilirliği sağlayan seri.

Parametre Tablosu Minyatür Harmonik Sürücü

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı (Yağ)	İzin verilen giriş orta dönme hızı (Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
8	50	1.8	0.18	3.3	0.34	2.3	0.23	6.6	0.67	8500	3500	≤40	0.06	10000
8	100	2.4	0.24	4.8	0.49	3.3	0.34	9	0.92	8500	3500	≤40	0.06	10000
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	0.27	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000

Önemli özellikleriLS ve LH Serisi Minyatür Gerginlik Dalgası Redüktörü
Ürün	Mini Gerginlik Dalgası Redüktörü Harmonik Sürücü
Malzeme	Çelik, Alüminyum, Polyurethane, rulmanlar ve mühürler, yağlayıcılar
Azaltma oranı	50, 80, 100
Geri tepki	30 ark saniyeden az
Ortalama Giriş Hızı	3500 r/min
En yüksek giriş hızı	8500 r/min
Tasarım Hayatı	10000 saat
Model	8, 11
Ağırlık	00,06 ila 0,27 kg arasında
Garanti	1 yıl

Başvurular


Üretim Sistemleri	Havacılık	Huamnoid Robotlar
