Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
LSN-32-XX-U-II

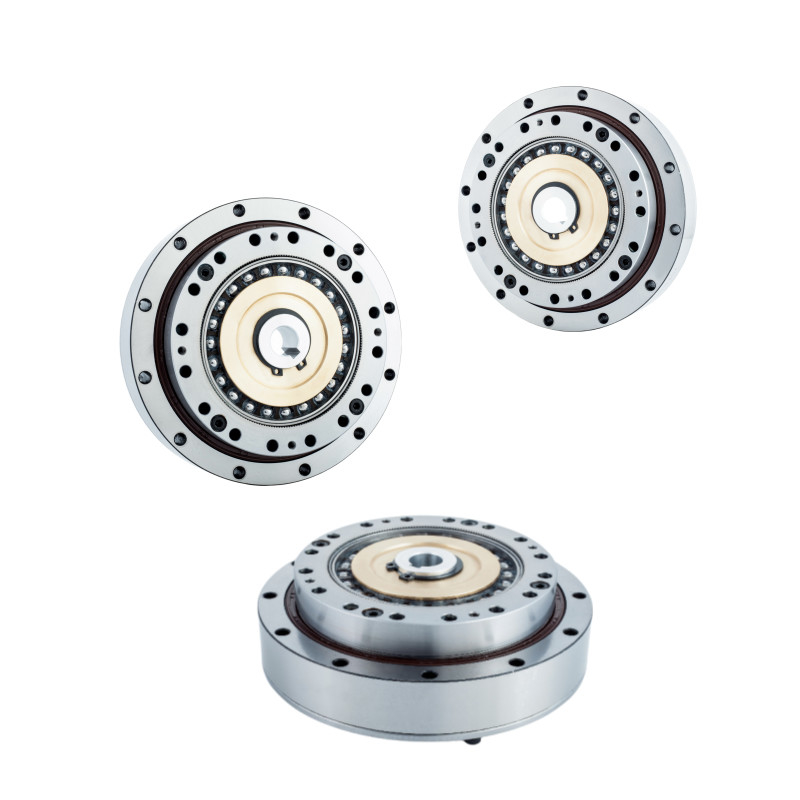

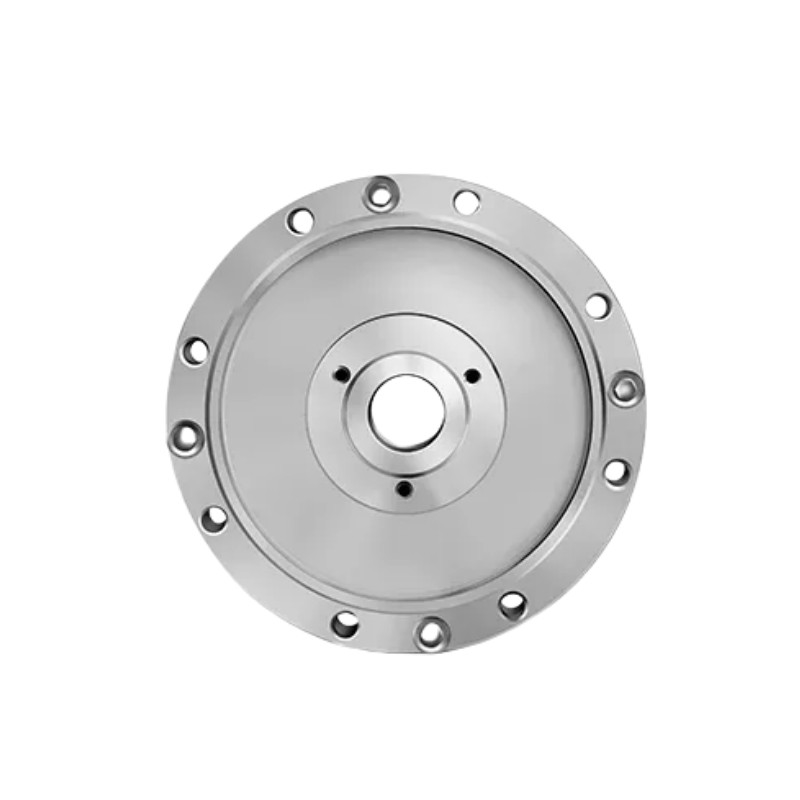

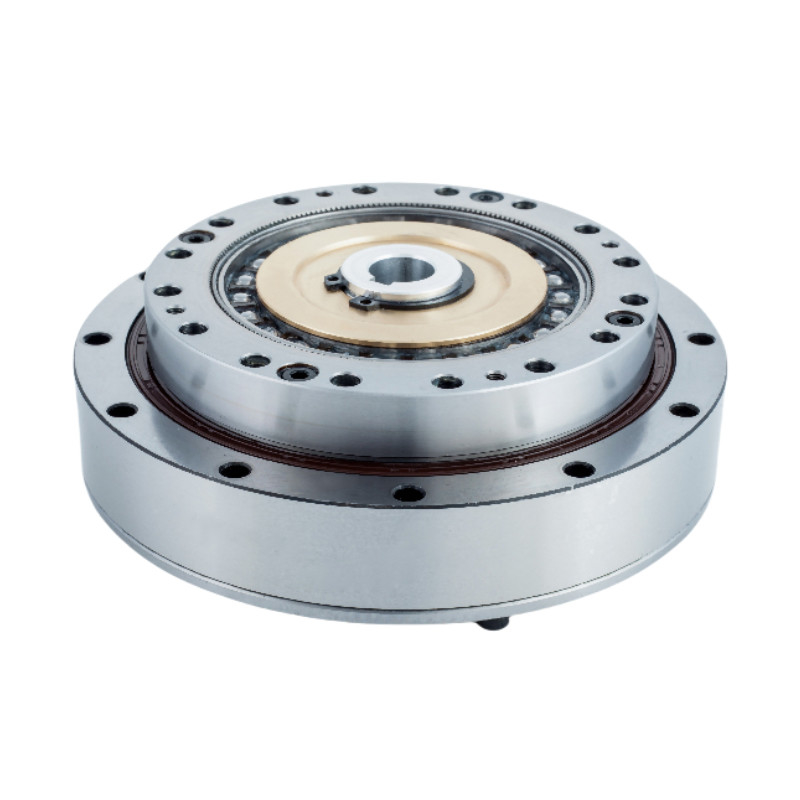

LSN serisi harmonik redüktör, ağırlığın kritik bir faktör olduğu, ancak yüksek tork ve sıfır geri tepki gerektirdiği uygulamalar için idealdir.LSN - 32 - XX - U - II, hassas çapraz rulo çıkış rulmanı ve flange ile birleştirilen yüksek torklu bir evli bileşen dişli setidirÇok kompakt, sağlam ve kullanımı kolay bir dişli başı çözümüdür. 50:1 ile 120 oranları ile 5 boyutta mevcuttur:1.
Nasıl Çalışır?
Flexspline, çapı biraz daha küçük ve Dairesel Sline'den iki diş daha az.Dalga Jeneratörünün eliptik şekli Flexspline dişleri elipsin ana eksen boyunca iki zıt bölgelerde Dairesel Sline meşgul nedenDalga Jeneratörünün saat yönünde her 180 derecelik dönüşü için Flexspline dişleri, Dairesel Sline'e göre saat yönüne karşı bir dişle ileriye doğru ilerler.Dalga Jeneratörü her tam saat doğrultusunda dönme Flexspline'in sonuçları ile hareket saat doğrultusunda karşı iki diş ile dairesel Spline göre orijinal konumundan.
|
Temel Özellikler
|
Avantajlar
Yüksek hassasiyet:Birden fazla diş aynı anda iki 180° simetrik pozisyonda çalışırken,dişli dişlerinin eğim hatası ve dişlerin eğim hatasının toplu hatası, dönme hassasiyetine ortalama bir etkiye sahiptir., çok yüksek konum hassasiyeti ve dönüş hassasiyetine katkıda bulunur.
Büyük sürüş oranı:Tek aşamalı uyumlu tahrik cihazı, 30:1 ile 500 arasındaki tahrik oranı ile basit bir yapıya sahiptir:1Bu nedenle, tek bir eksen üzerinde üç temel bileşen yüksek bir tahrik oranını gerçekleştirebilir.
Yüksek yük kapasitesi:Gerginlik dalgası dişli sistemlerinde, dişler arasındaki bağlantı bir tür yüzey temasıdır.Bu da yük kapasitesinin diğer tahrik biçimlerinden daha yüksek olduğu anlamına gelir..
Kompakt ve hafif:Hacmesi ve ağırlığı normal dişli cihazlarına kıyasla önemli ölçüde azalır ve bu nedenle boyutu küçüktür ve ağırlığı hafiftir.
Yüksek sürüş verimliliği ve uzun hizmet ömrü.
Yüksek istikrar, hiçbir darbe ve az gürültü.
Specifikasyon Sayfası
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı | İzin verilen giriş orta dönme hızı | Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Yağ | Yağ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilo | Saat | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
Çizim
|
LSN - II Model 32 Harmonik Değiştiricisinin Ana Özellikleri | |||
| Ürün | Model 32 Harmonik Sürücü Birimleri | |||
|
Bileşenler
|
Dalga Jeneratörü, Flexspline, Dairesel Spline | |||
|
Azaltma oranı
|
50:1, 80:1, 100:1, 120:1 | |||
|
Geri tepki
|
20 ark saniyeden az | |||
|
Ortalama Giriş Hızı
|
3500 r/min | |||
|
En yüksek giriş hızı
|
4800 r/min | |||
|
Tasarım Hayatı
|
15000 saat | |||
|
Model
|
32 | |||
|
Ağırlık
|
2.47 kg | |||
| Garanti | 1 yıl | |||
