Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
LSN-25-XX-U-II

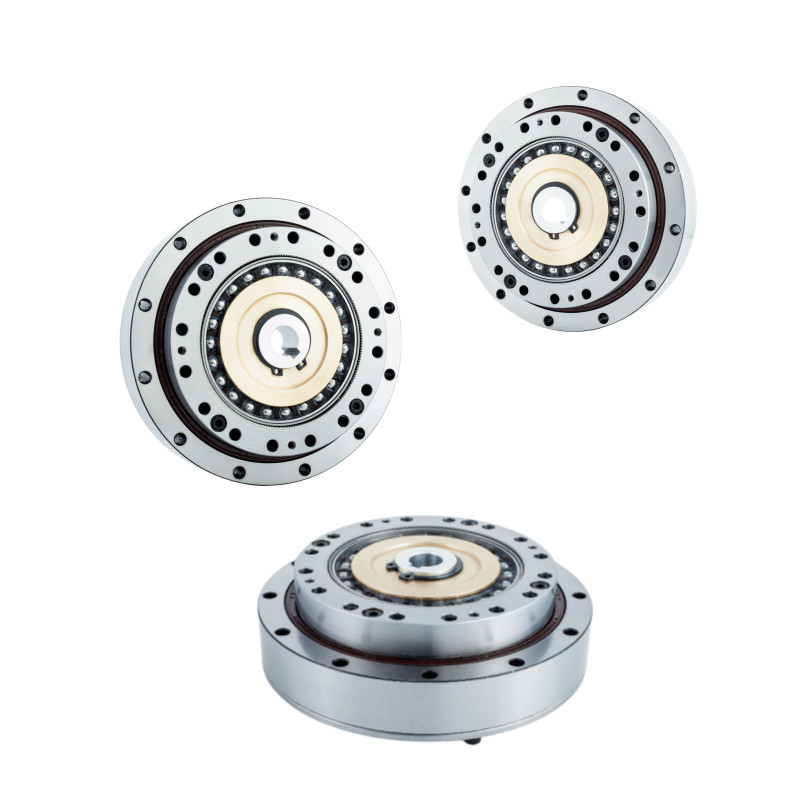

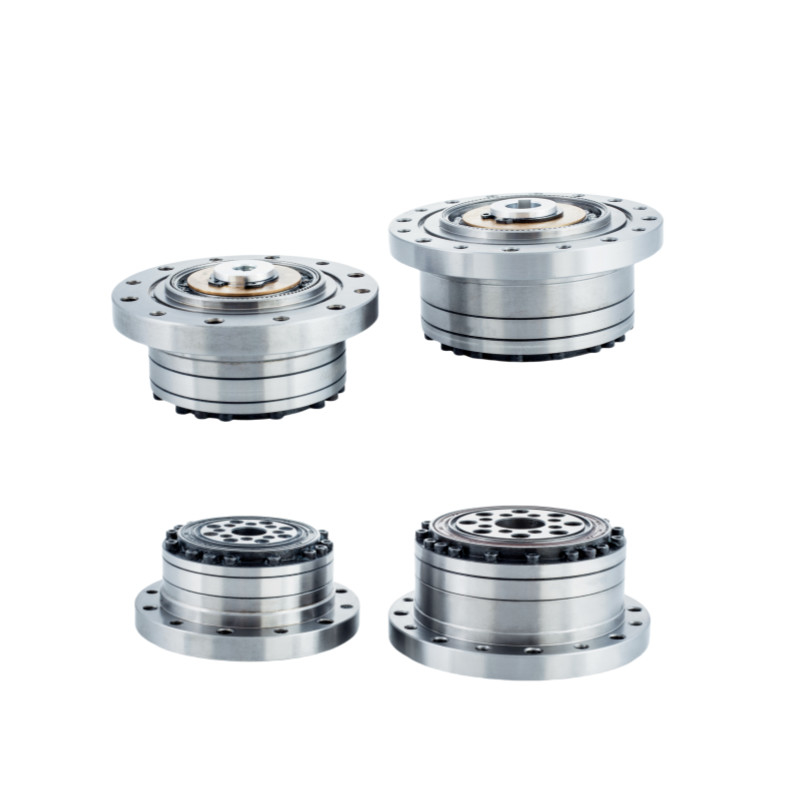

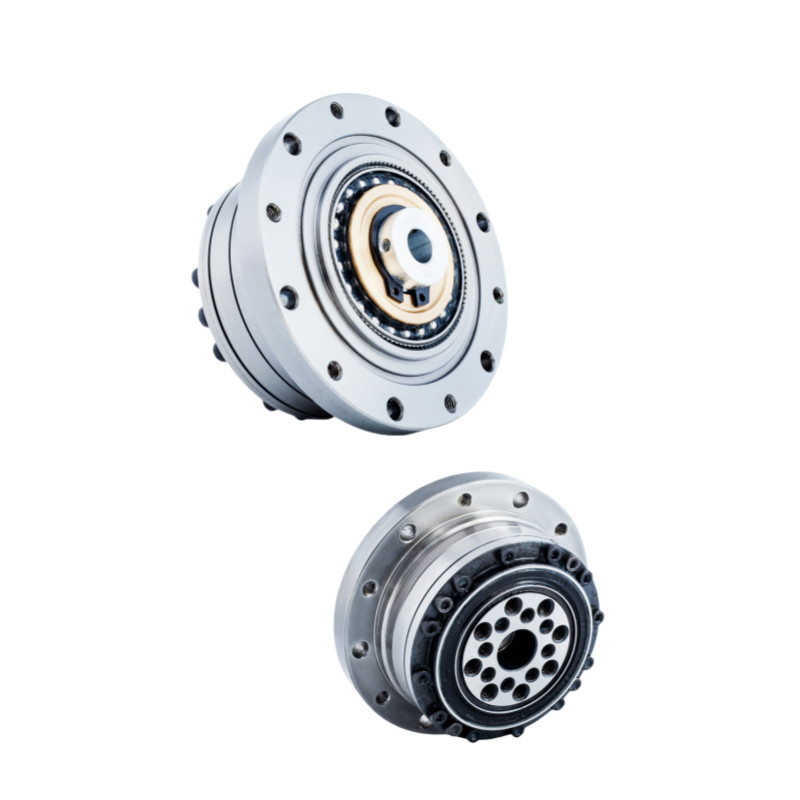

% 30 daha hafif Harmonik Redüktör Dişliler Gergin Dalga Redüktörü
LSN serisi harmonik redüktör, ağırlığın kritik bir faktör olduğu, ancak yüksek tork ve sıfır geri tepki gerektirdiği uygulamalar için idealdir.LSN - 25 - XX - U - II, hassas çapraz rulo çıkış rulmanı ve flange ile birleştirilen yüksek torklu bir evli bileşen dişli setidirÇok kompakt, sağlam ve kullanımı kolay bir dişli başı çözümüdür. 50:1 ila 120 oranları ile 5 boyutta mevcuttur:1.
Nasıl Çalışır?
Flexspline çapı biraz daha küçük ve Dairesel Sline'den iki diş daha az.Dalga Jeneratörünün eliptik şekli Flexspline dişleri elipsin ana eksen boyunca iki zıt bölgelerde Dairesel Sline katılmak neden olurDalga Jeneratörünün saat yönünde her 180 derecelik dönüşü için Flexspline dişleri, Dairesel Sline'e göre saat yönüne karşı bir dişle ileriye doğru ilerler.Dalga Jeneratörü her tam saat doğrultusunda dönme Flexspline'in sonuçları ile hareket saat doğrultusunda karşı iki diş ile Dairesel Spline göre orijinal konumuna göre.
|
Temel Özellikler
|
Avantajlar
Hafif yapı, optimize edilmiş tasarım ve üst düzey malzemelerin kullanımı ile elde edilir ve sonuç olarak ürün ağırlığının% 30'u önemli ölçüde azaltılır.
Esnek tekerlek için fincan şeklindeki standart namlu yapısı, yüksek sertlikli tam rulo çapraz rulmanlarıyla birleştirilir.
Kendi geliştirdiği CMP ısı işleme işlemini kullanan LS diş profili tasarımı, 1um iz doğruluğu ile hassas öğütme sağlar.
Kompakt ve özgün yapısal tasarım, sıfır geri tepki, doğrudan motor bağlantısı ve uygun montaj.
Giriş ve çıkış koaksiyaldır.
Mükemmel konum doğruluğu ve tekrarlanabilirlik.
Specifikasyon Sayfası
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı | İzin verilen giriş orta dönme hızı | Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Yağ | Yağ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilo | Saat | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
Çizim
|
LSN - II Model 25 Harmonik Değiştiricisinin Ana Özellikleri | |||
| Ürün | Model 25 Harmonik Sürücü Birimleri | |||
|
Bileşenler
|
Dalga Jeneratörü, Flexspline, Dairesel Spline | |||
|
Azaltma oranı
|
50:1, 80:1, 100:1, 120:1 | |||
|
Geri tepki
|
20 ark saniyeden az | |||
|
Ortalama Giriş Hızı
|
3500 r/min | |||
|
En yüksek giriş hızı
|
5600 r/min | |||
|
Tasarım Hayatı
|
15000 saat | |||
|
Model
|
25 | |||
|
Ağırlık
|
1.14 kg | |||
| Garanti | 1 yıl | |||
Başvurular
|
|
|
| Endüstriyel Robotlar | Huamnoid Robotlar | Yarım iletken |
