Menşe yeri:
Çin
Marka adı:
Giant Precision
Sertifika:
ISO9001
Model numarası:
LSN-17-XX-U-II

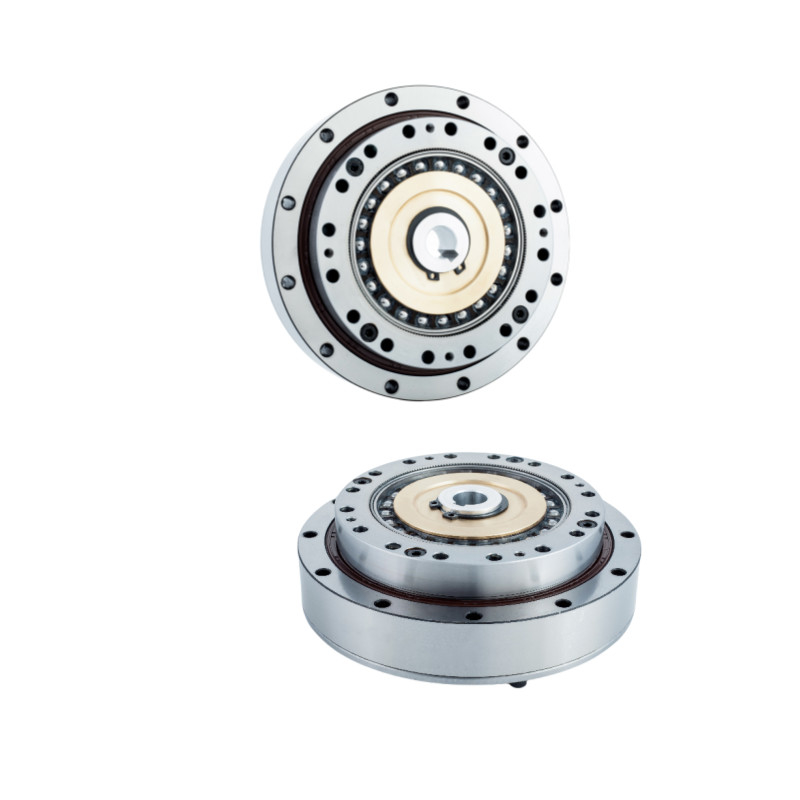

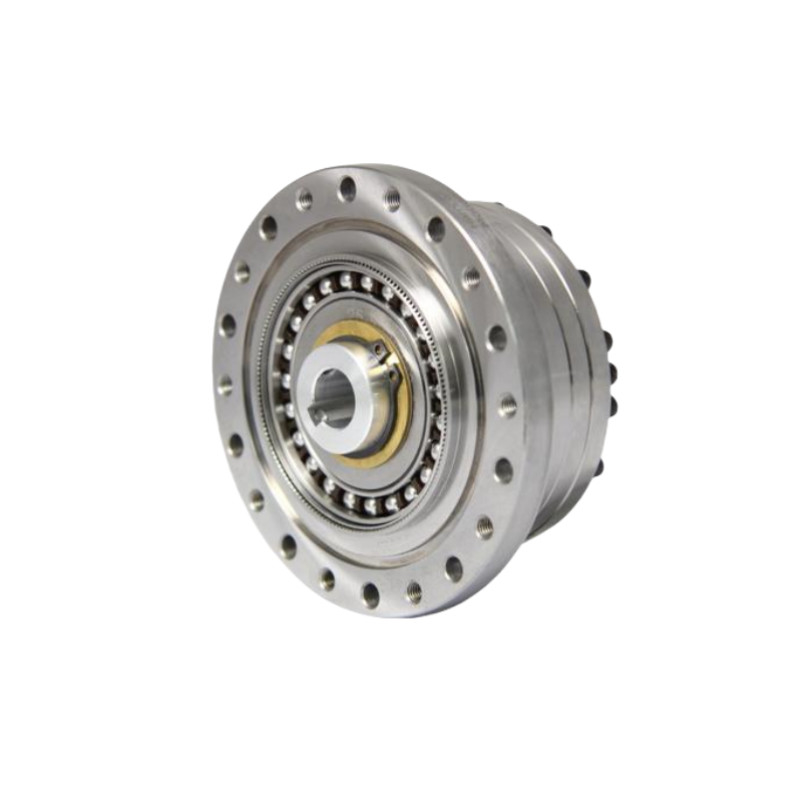

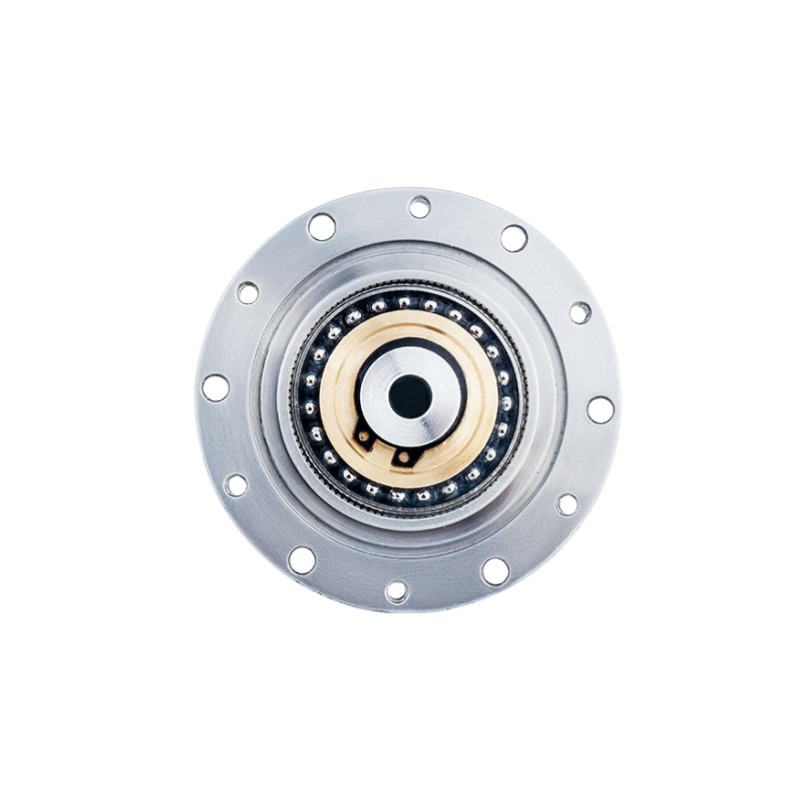

LSN serisi, hassas çaplı bir çapraz rulo çıkış rulmanı ve flens ile birleştirilen yüksek torklu evli bileşen dişli seti. Çok kompakt, sağlam ve kullanımı kolay bir dişli başı çözümdür.LSN II serisi 50 oranları ile 5 boyutta mevcuttur1'den 160'a:1Uygulamanız yüksek tork gerektirmezse, LSN serisi dişli başlığı harika bir alternatif dişli başlığıdır.
LSN serisi, mekanik ekipmanların ağırlığını azaltmak ve endüstriyel robotların hafif inşaatını kolaylaştırmak için tasarlanmış hafif ürün hattıdır.Endüstriyel robotlar için daha yüksek hızlar ve daha fazla yük kapasitesi sağlar.
|
Temel Özellikler
|
Avantajlar
Hafif yapı, optimize edilmiş tasarım ve üst düzey malzemelerin kullanılmasıyla elde edilir ve sonuç olarak ürün ağırlığının% 30'u önemli ölçüde azaltılır.
Esnek tekerlek için fincan şeklindeki standart namlu yapısı, yüksek sertlikli tam rulo çapraz rulmanlarıyla birleştirilir.
Kendi geliştirdiği CMP ısı işleme işlemini kullanan LS diş profili tasarımı, 1um iz doğruluğu ile hassas öğütme sağlar.
Kompakt ve özgün yapısal tasarım, sıfır geri tepki, doğrudan motor bağlantısı ve uygun montaj.
Giriş ve çıkış koaksiyaldır.
Mükemmel konum doğruluğu ve tekrarlanabilirlik.
Specifikasyon Sayfası
| Model | Azaltma oranı | 2000r/min giriş noktasında nominal tork | Başlangıç ve durma sırasında izin verilen maksimum tork | Orta yük torkunun izin verilen maksimum değeri | İzin verilen maksimum anlık tork | İzin verilen en yüksek giriş dönme hızı | İzin verilen giriş orta dönme hızı | Geri tepki | Ağırlık | Tasarım ömrü | ||||
| Yağ | Yağ | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | Ark Sec | Kilo | Saat | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
Çizim
|
LSN - II Model 17 Harmonik Değiştiricisinin Anahtar Özellikleri | |||
| Ürün | Model 17 Harmonik Sürücü Birimleri | |||
|
Bileşenler
|
Dalga Jeneratörü, Flexspline, Dairesel Spline | |||
|
Azaltma oranı
|
50:1, 80:1, 100:1, 120:1 | |||
|
Geri tepki
|
20 ark saniyeden az | |||
|
Ortalama Giriş Hızı
|
3500 r/min | |||
|
En yüksek giriş hızı
|
7300 r/min | |||
|
Tasarım Hayatı
|
15000 saat | |||
|
Model
|
17 | |||
|
Ağırlık
|
0.52 kg | |||
| Garanti | 1 yıl | |||
