Yüksek Redüksiyon Harmonik Sürüş Delek Kutusu Robotik için Gerginlik Dalgası Redüktörü

Yüksek Redüksiyon Harmonik Sürücü Düğme Kutusu

Gerginlik dalgası harmonik tahrik vitesi

Harmonik gerginlik dalga azaltıcısı

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LSN-14-XX-U-II

Bizimle İletişim

Bir İndirim İste

Yüksek Redüksiyon Harmonik Sürüş Delek Kutusu Robotik için Gerginlik Dalgası Redüktörü

Ürün Ayrıntıları

Model:

Ürün:

Model 14 Gerinim Dalgası Düşürücü

Bileşenler:

Dalga Jeneratörü, Flexspline, Dairesel Spline

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

2000 dev/dak girişte nominal tork:

5,4 ila 7,8 Nm

Başlatma ve Durdurmada Tepe Torku:

18 ila 28 Nm

Ortalama Giriş Hızı:

3500 dev/dak

Tasarım ömrü:

15000 saat

Özellikleri:

Yüksek Tork Kapasitesi, Yüksek Hassasiyet ve Düşük Boşluklu

Ağırlık:

0.39KG

Uygulama:

Yeni enerji endüstrisi，Robotik, Havacılık, CNC makineleri

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Yüksek azaltma oranları Harmonik dişliler Gerginlik dalgası azaltıcı

LSN serisi, hassas çaplı bir çapraz rulo çıkış rulmanı ve flens ile birleştirilen yüksek torklu evli bileşen dişli seti. Çok kompakt, sağlam ve kullanımı kolay bir dişli başı çözümdür.LSN II serisi 50 oranları ile 5 boyutta mevcuttur1'den 160'a:1Uygulamanız yüksek tork gerektirmiyorsa, LSN serisi dişli başlığı harika bir alternatif dişli başlığıdır.

Temel Özellikler

Çarpışma sıfır
Başlangıç ve durma noktasındaki en yüksek tork: 18Nm ila 28Nm
Kesinlik <1 ark dakikası
Kısıtlama oranları: 50:1 ile 120:1
Yüksek büküm sertliği
Yüksek verimlilik
Düzenli çalışmak
Güçlü çapraz yuvarlak çıkış rulmanı
Yükün doğrudan montajı için çıkış flens

Özellikler

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı	İzin verilen giriş orta dönme hızı	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		Yağ	Yağ	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilo	Saat
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	0.39	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000

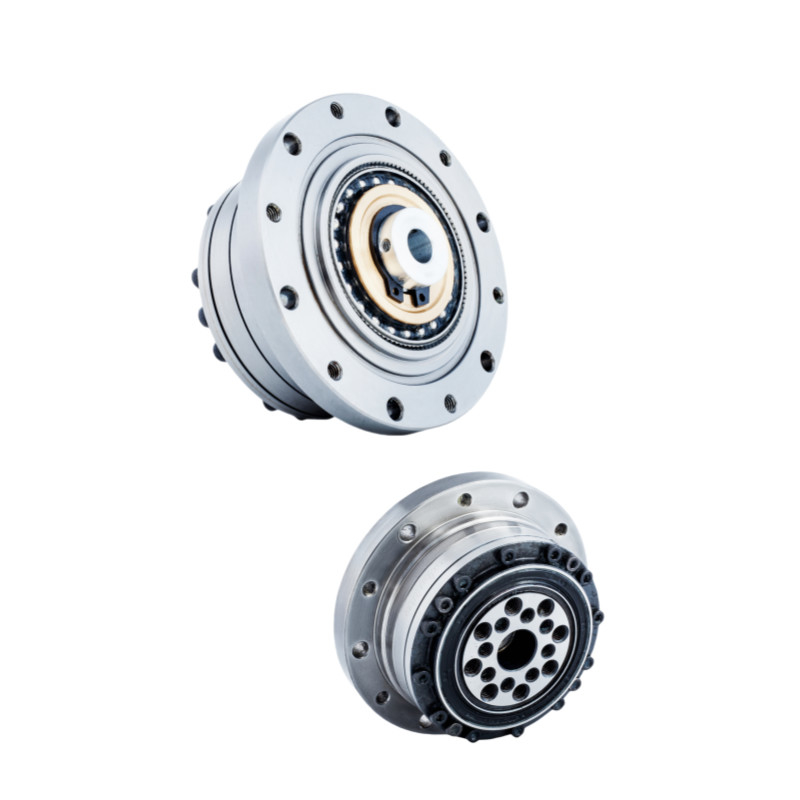

Yüksek Redüksiyon Harmonik Sürüş Delek Kutusu Robotik için Gerginlik Dalgası Redüktörü 1

Detaylı Resimler

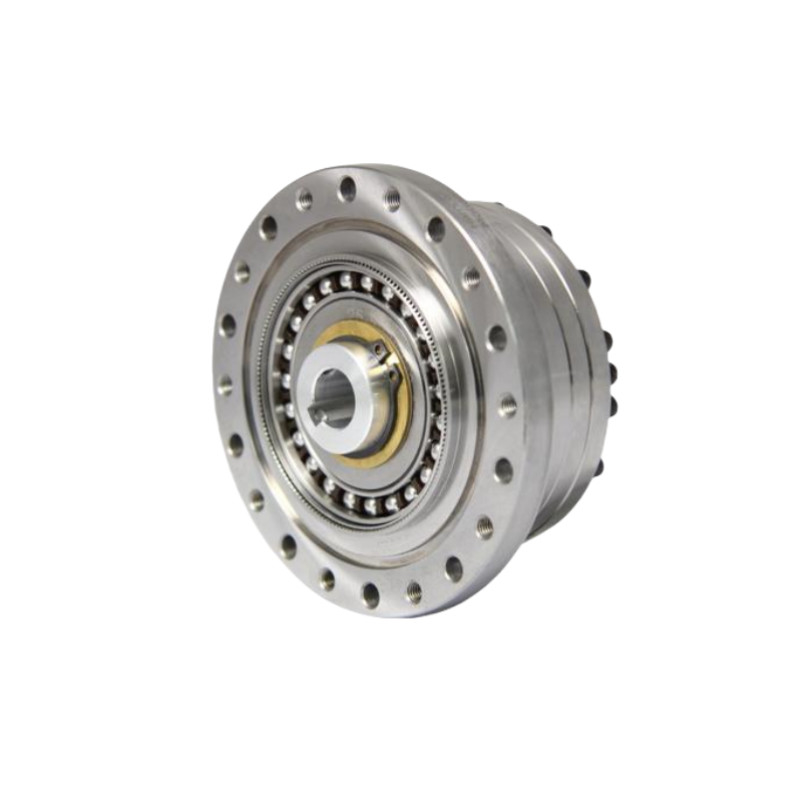

Yüksek Redüksiyon Harmonik Sürüş Delek Kutusu Robotik için Gerginlik Dalgası Redüktörü 2

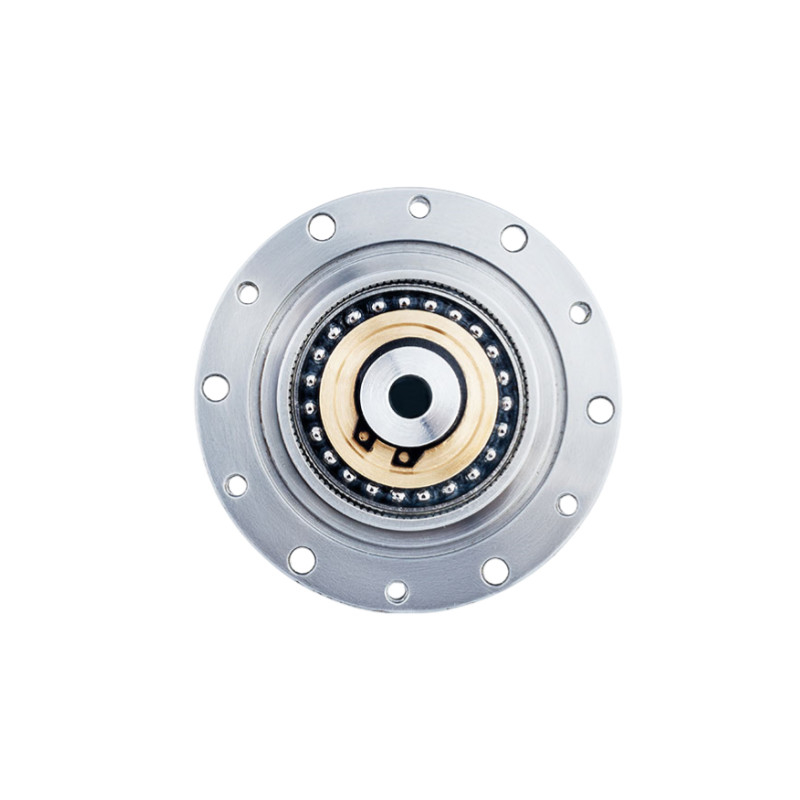

Yüksek Redüksiyon Harmonik Sürüş Delek Kutusu Robotik için Gerginlik Dalgası Redüktörü 3

Yüksek Redüksiyon Harmonik Sürüş Delek Kutusu Robotik için Gerginlik Dalgası Redüktörü 4

	LSN - II Model 14 Harmonik Donanım Birimlerinin Ana Özellikleri
	Ürün	Model 14 Harmonik Sürücü
	Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
	Azaltma oranı	50:1, 80:1, 100:1, 120:1
	Geri tepki	20 ark saniyeden az
	Ortalama Giriş Hızı	3500 r/min
	En yüksek giriş hızı	8500 r/min
	Tasarım Hayatı	15000 saat
	Model	14
	Ağırlık	0.39 kg
	Garanti	1 yıl

Başvurular


Endüstriyel Robotlar	Tıbbi Cihazlar	Huamnoid Robotlar

Optik makineler	Havacılık	Üretim Sistemleri
