Name: Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: LHT-40-XX-U-IV
Availability: InStock

Evde > Ürünler > Harmonik Tahrik >

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi

Kapalı gerginlik dalga jeneratörü

LHT-IV Serisi gerginlik dalga jeneratörü

Harmonik dalga dişlileri

Menşe yeri:

Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

LHT-40-XX-U-IV

Bizimle İletişim

Bir İndirim İste

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi

Ürün Ayrıntıları

Ürün:

Model 40 Harmonik Redüktör Dişlileri

Azaltma oranı:

50:1, 80:1, 100:1, 120:1

Ters tepki:

≤20 Ark Saniye

Maksimum giriş Hızı:

4000 R/MIN

Ortalama Giriş Hızı:

3000 dev/dak

Tasarım ömrü:

15000 saat

Ağırlık:

7kg

Uygulama:

İnsansı robotlar, Baskılı Devre Kartı üretim makineleri, Robotlar, Tıbbi ekipman

Özellikleri:

Yüksek dişli oranları, Sıfır boşluk, Yüksek hassasiyet

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Hafif Ağırlık 2.47kg Model 32 Gerginlik Dalgası Redüktörü Düşük Geri Çarpışma Harmonik Delekler Birimleri

En İyi Fiyatı Bulun

Düşük geri tepme ve yüksek verimlilik model 25 gerginlik dalgası azaltıcı ultra hafif harmonik dişli üniteleri

En İyi Fiyatı Bulun

Yüksek Redüksiyon oranı LSN Serisi Model 20 Gerginlik Dalgası Redüktörü 0.73kg Hafif Ağırlıklı Düğme Birimleri

En İyi Fiyatı Bulun

Kompakt ve hafif tasarımlı LSN Serisi Gerginlik Dalgası Redüktörü Model 14 Dönüştürme Birimleri

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Peak Torque Model 40 Kapalı Harmonik Sürüş Şanzımanı

Ürün Tanımı

Harmonik redüktörler hareket kontrolü ve mekanik güç aktarımı konusunda kendi sınıfındadır.

Gerginlik dalgası azaltıcı dişliler, tek aşamada yüksek azaltma oranları, sıfır geri tepki ve geleneksel dişli trenleri tarafından eşitlenemeyen yüksek hassasiyet gibi avantajlar sunar.

Gergin dalga dişlileri, metalin esnekliğini kullanır. Harmonik redüksiyon dişlilerinin üç temel bileşeni vardır: dalga üreticisi, esnek spline ve dairesel spline.

Bu basit üç elemanlı yapı, benzersiz çalışma prensibi ile birlikte, çok kompakt ve hafif bir pakette son derece yüksek bir azaltma oranına izin verir.El aletinin ne boyutu ne de ağırlığı azaltma oranına göre değişmez.Bu vites teknolojisinin yüksek performans özelliklerisıfır geri tepki, yüksek tork, kompakt boyut, mükemmel konum doğruluğu ve tekrarlanabilirlik, hepsi benzersiz çalışma prensibinin doğrudan bir sonucudur.

Nasıl Çalışır?

Flexspline çapı biraz daha küçük ve Dairesel Sline'den iki diş daha az.Dalga Jeneratörünün eliptik şekli Flexspline dişleri elipsin ana eksen boyunca iki zıt bölgelerde Dairesel Sline katılmak neden olurDalga Jeneratörünün saat yönünde her 180 derecelik dönüşü için Flexspline dişleri, Dairesel Sline'e göre saat yönüne karşı bir dişle ileriye doğru ilerler.Dalga Jeneratörü her tam saat doğrultusunda dönme Flexspline'in sonuçları ile hareket saat doğrultusunda karşı iki diş ile Dairesel Spline göre orijinal konumuna göre

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi 0

Adlandırılmış parametreler tablosu

Model	Azaltma oranı	2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		2000r/min giriş noktasında nominal tork		Başlangıç ve durma sırasında izin verilen maksimum tork		Orta yük torkunun izin verilen maksimum değeri		İzin verilen maksimum anlık tork		İzin verilen en yüksek giriş dönme hızı ((Yağ)	İzin verilen ortalama giriş dönüş hızı ((Yağ)	Geri tepki	Ağırlık	Tasarım ömrü
		Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Ark Sec	Kilogram	Saat
32	50	99	10	281	29	140	14	497	51	4800	3500	≤20	4	10000
	80	153	16	395	40	217	22	738	75					15000
	100	178	18	433	44	281	29	841	86					15000
	120	178	18	459	47	281	29	892	91					15000

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi 4

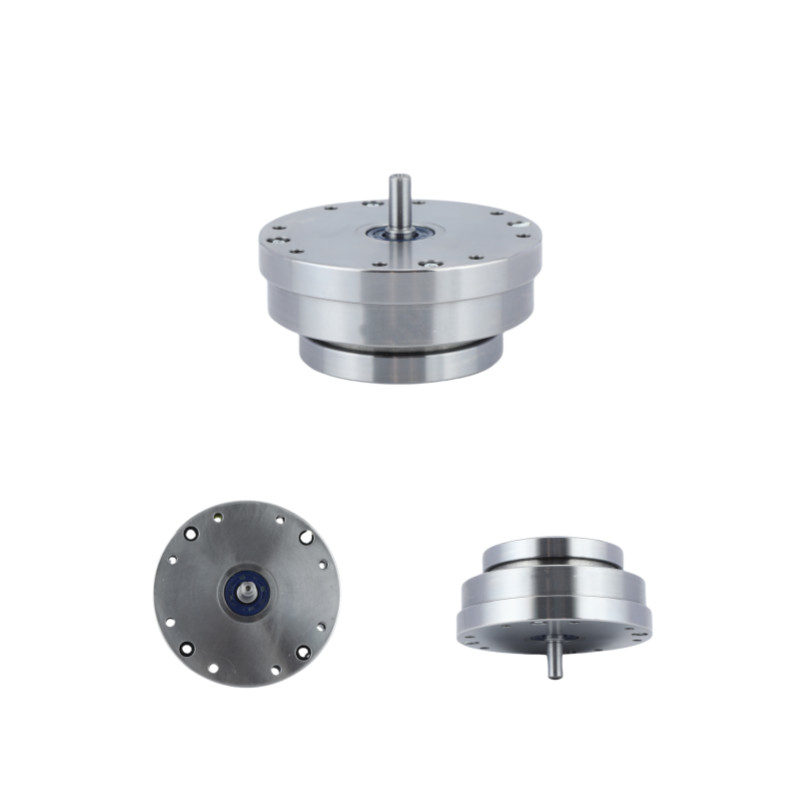

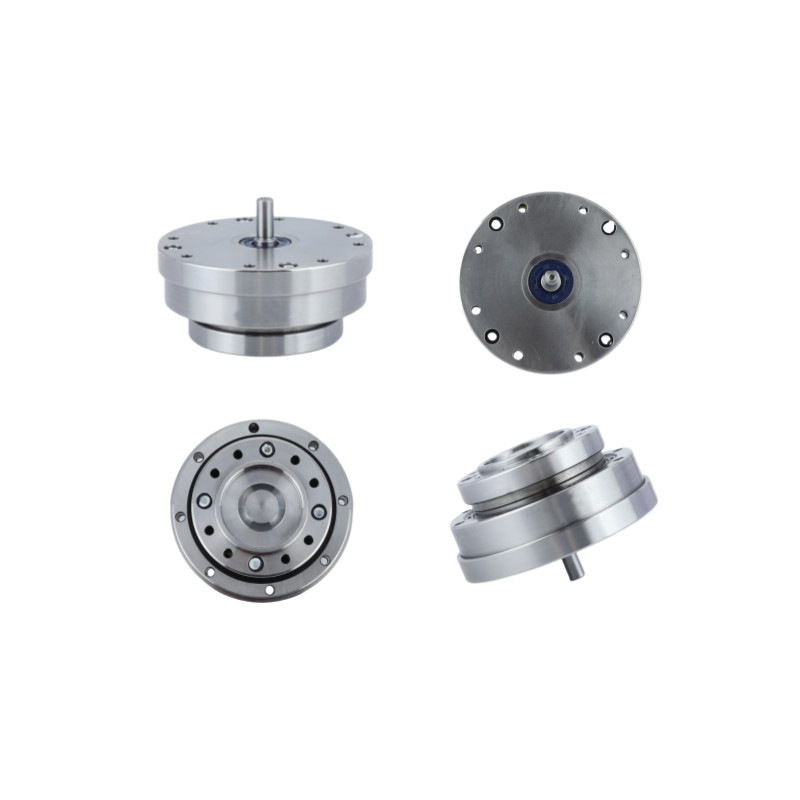

Detaylı resimler

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi 5

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi 6

Model 40 Sıfırlanmış Harmonik Gerginlik Dalga Jeneratörü Dişlileri LHT-IV Serisi 7

LHT - IV Model 40 Harmonik Donanım Birimlerinin Ana Özellikleri
Ürün	40 model gerginlik dalga azaltıcısı
Bileşenler	Dalga Jeneratörü, Flexspline, Dairesel Spline
Azaltma oranı	50:1, 80:1, 100:1, 120:1
Geri tepki	20 ark saniyeden az
Ortalama Giriş Hızı	4000 r/min
En yüksek giriş hızı	3000 r/min
Tasarım Hayatı	15000 saat
Model	40
Ağırlık	7kg
Garanti	1 yıl
Uygulama	İşleme makineleri, ölçüm, analitik ve test sistemi, robotlar

Başvurular


Endüstriyel Robotlar	Tıbbi Cihazlar	Huamnoid Robotlar

Optik makineler	Yarım iletken	Havacılık
