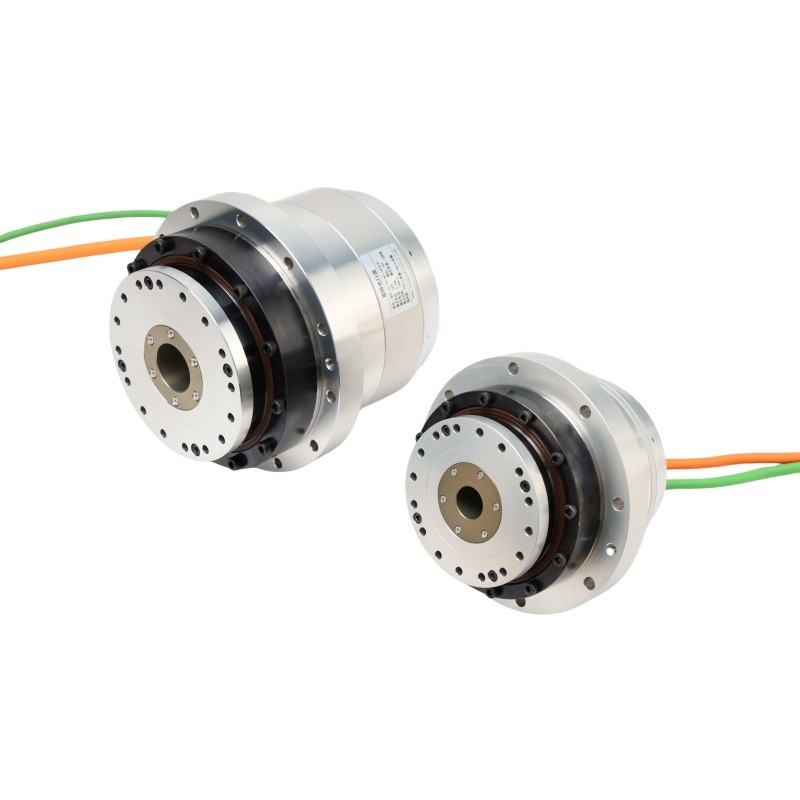

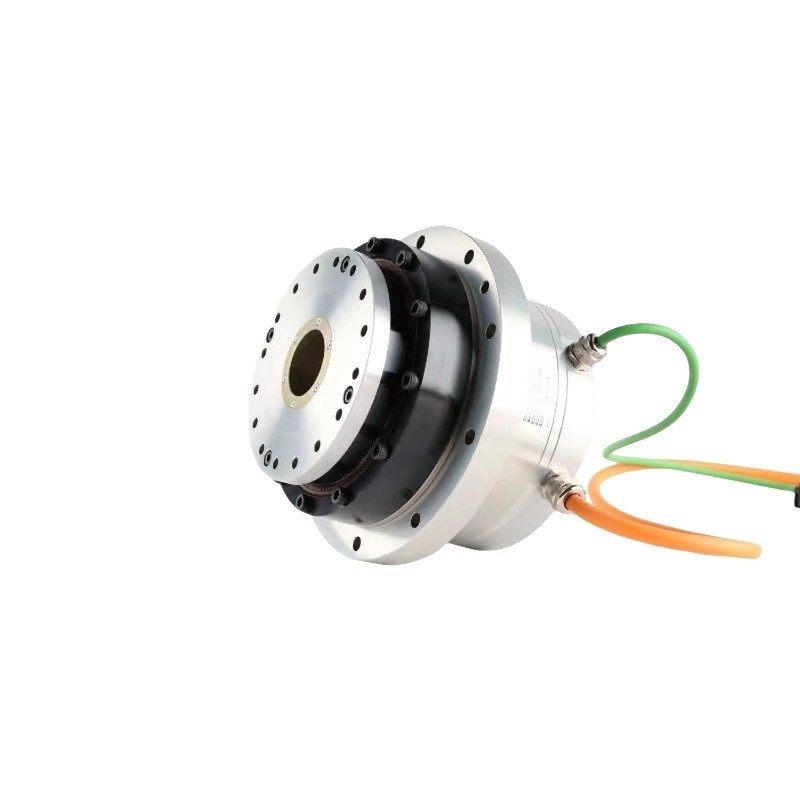

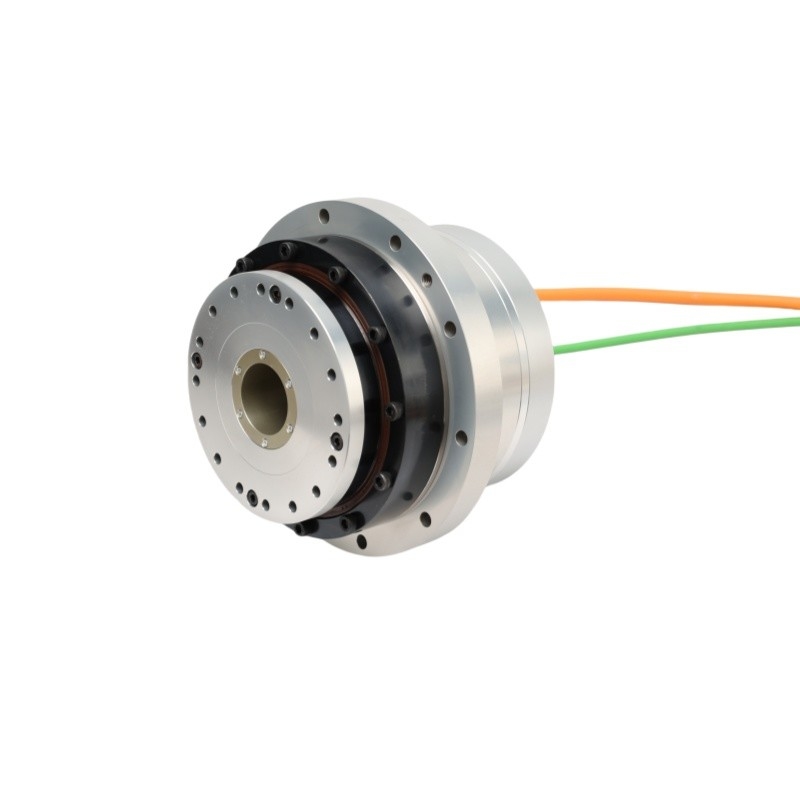

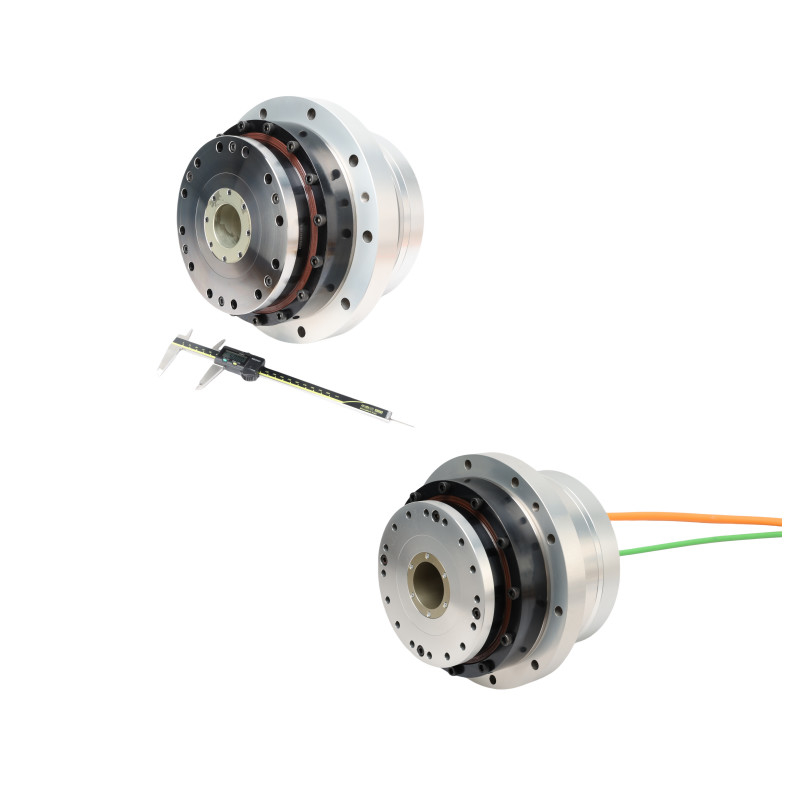

Endüstriyel Otomasyon Çürük Çubuk Döner Aktuatör Harmonik Döviz Motoru

Endüstriyel boş asansör döner aktüatör

Harmonik boş asansör döner aktüatör

Endüstriyel harmonik vites motoru

Menşe yeri:

Jiangsu, Çin

Marka adı:

Giant Precision

Sertifika:

ISO9001

Model numarası:

HATF Serisi Yandan Çıkışlı

Bizimle İletişim

Bir İndirim İste

Ürün Ayrıntıları

Ürün:

HATF Serisi Döner Aktüatörler

Azaltma oranı:

51, 81, 101, 121, 161

Model Numarası:

Kodlayıcı tipi:

Mutlak kodlayıcı

motor kutup sayısı:

Uygulama:

3C otomasyon, Hassas CNC takım tezgahları, Cam parlatma ekipmanı, İnsansı robot, Lazer ekipmanı, Bas

Şebeke gerilimi versiyonu:

AC220V, DC48V

Ana Özellikler:

Entegrasyon, Yüksek Performans, Sıfır Boşluk, Uzun Ömür, Düşük Gürültü

Tasarım ömrü:

10000 saat

Garanti:

1 yıl

Ödeme ve Nakliye Şartları

Min sipariş miktarı

1 set

Fiyat

To Be Negotiated

Ambalaj bilgileri

Karton kutu

Teslim süresi

3-4 hafta

Ödeme koşulları

T/T

Yetenek temini

Ayda 20000 set

İlişkili Ürünler

Video

HAT Serisi Rotary Hollow Shaft Actuators Power Harmonic Servo Drive ile Entegre

En İyi Fiyatı Bulun

Video

Sıfır Geri Çarpışma Büyük Çürük Çubuklu Döner Aktuatör Robot Ortak HAMF Serisi

En İyi Fiyatı Bulun

Video

Lazer Kesme Makinesi İçin ODM Çürük Çubuk Aktif Otomatik Kol Ortak Motoru

En İyi Fiyatı Bulun

Video

Çürük Çubuk Harmonik Sürücü Aktüatörü Robotik Kol Motoru HAMF Serisi

En İyi Fiyatı Bulun

Bizimle İletişim

Şimdi iletişime geçin

Ürün Tanımı

Endüstriyel Otomasyon İçin Yüksek Hassasiyetli Çürük Çubuklu HATF Serisi Model 20 Flanged Rotary Actuators

Name: Endüstriyel Otomasyon Çürük Çubuk Döner Aktuatör Harmonik Döviz Motoru
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: HATF Serisi Yandan Çıkışlı
Availability: InStock

Ürün Tanımı

Döner aktüatörler, çok çeşitli endüstrilerde hassas ve kontrol edilebilir döner hareketin sağlanmasında çok önemli bir rol oynar.ve çeşitli uygulamalarda işlevsellik.

Döner aktüatör, belirlenmiş bir açıdan salınım hareketinde bir darbeye izin veren dönme veya açısal bir hareket sağlamak için kullanılan bir pnevmatik silindirdir.Dayanıklıdırlar ve boyutlarına göre nispeten yüksek bir kuvvet (dönen) verirlerDöner aktüatörler tasarımı basitleştirir ve bakım sorunlarını azaltabilir.

Seçim Konusunda:

Döngü ve Hız:Etkinleticinin çıkış tork ve hız gereksinimlerini uygulamaya uygun hale getir.

Kontrol seçenekleri:Belirli bir uygulama için gerekli olan kontrol türünü (manuel, pnevmatik, hidrolik, elektrikli) düşünün.

Boyut ve Montaj:Uzay kısıtlamaları ve montaj gereksinimleri ile uyumluluğu sağlamak.

Specifikasyon Sayfası

Serisi HAT			20
Azaltma oranı			51	81	101	121	161
220VAC	En yüksek tork	N · m	69	91	102	108	113
	İsimlendirilmiş tork	N · m	30	48	58	61	61
	En yüksek hız	rpm	98	62	50	41	31
	İsimlendirilmiş hız	rpm	51	32	26	21	16
	Maksimum akım	Silahlar	6.04	5.02	4.51	3.98	3.13
	Rütbeli akım	Silahlar	2.63	2.65	2.56	2.25	1.69
	Döngü sabiti	N m/Arms	11.42	18.14	22.62	27.1	36.06
	Faz direnci	Ohm ((20°C)	6.2
	Faz endüktansı	mH	7.7
	Geri EMF	Vrms/krpm	25
48VDC	En yüksek tork	N · m	69	91	102	108	113
	İsimlendirilmiş tork	N · m	39	58	61	61	61
	En yüksek hız	rpm	86	54	44	36	27
	İsimlendirilmiş hız	rpm	51	32	26	21	16
	Maksimum akım	Silahlar	15.37	12.77	11.48	10.14	7.98
	Rütbeli akım	Silahlar	8.69	8.14	6.86	5.73	4.31
	Döngü sabiti	N m/Arms	4.49	7.13	8.89	10.65	14.17
	Faz direnci	Ohm ((20°C)	0.4
	Faz endüktansı	mH	0.9
	Geri EMF	Vrms/krpm	7.7
Mutlak Kodlayıcı	Kodlayıcı tipi		Mutlak kodlayıcı
	Çözüm (tek motor dönüşü)	biraz	23,24 bit
	Motor Çok dönüşlü sayaç	biraz	16
Tek yönlü konum doğruluğu		Ark sec	≤ 75	≤ 75	≤ 60	≤50	≤50
Konumlama doğruluğunun tekrarlanabilirliği		Ark sec	≤10	≤10	≤10	≤10	≤10
Dönen sertlik		x10⁴N·m /rad	24
Torsiyon sertliği		x10⁴N·m /rad	1.8	2.3
Dayanıklılık anı	Frensiz	kg*m²	8.8*10^-5
Dayanıklılık anı	Frenli	kg*m²	9.17*10^-5
Kütle	Frensiz	Kilogram	2.4
Kütle	Frenli	Kilogram	2.96
Motor direği sayısı		Polonya	16
Çevre koşulları			Çalışma sıcaklığı: 0~40°C Depolama sıcaklığı: -20~60°C Çalışma nemliği/Koruyucu nemliği: 20~80% RH (kondansiyon yok) Titreşme direnci: 24.5m/s2 (sıklık: 10~400Hz) Toz veya metal tozu, aşındırıcı gazlar, yanıcı gazlar, yağ sisleri ve diğer kapalı kullanımlar yok, doğrudan güneş ışığından kaçının 1000 metre yüksekliğin altında
Motor yalıtımı			İzolasyon direnci: 100MΩ ((DC500V) 'den fazla
			Dielektrik kuvveti: AC1500V/ 1 dakika
			İzolasyon sınıfı: F
Korunma Dereceleri			Tamamen kapalı, kendi kendine soğutulan tip (IP65)

Endüstriyel Otomasyon Çürük Çubuk Döner Aktuatör Harmonik Döviz Motoru 0
